Klarstein 120S User manual

www.klarstein.com

BOTELLA 120S

Weinkühlschrank

Wine Cooler

Vinoteca

Cave à vin

Frigorifero per vino

10029781

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitshinweise4

Installationsdiagramm6

Inbetriebnahme und Bedienung7

Bedienfelder und Funktionstasten8

Wartung und Modikationen12

Ablagen anpassen13

Türaufhängung umdrehen14

Reinigung und Pege16

Fehlerbehebung17

Hinweise zur Entsorgung18

Hersteller & Importeur (UK)18

TECHNISCHE DATEN

Artikelnummer 10029781

Stromversorgung 220-240 V ~ 50/60 Hz

English 19

Español 35

Français 51

Italiano 67

SICHERHEITSHINWEISE

• Prüfen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schließen Sie

das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen

dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen

Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen

vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Achten Sie darauf, dass die Ventilationsöffnungen frei sind und reinigen Sie sie

regelmäßig.

• Benutzen Sie keine mechanischen Geräte, um den Abtau-Prozess zu beschleunigen.

• Stellen Sie keine elektrischen Geräte, z. B. Eismaschinen, in den Kühlschrank.

• Achten Sie darauf, den Kühlmittel-Kreislauf nicht zu beschädigen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,

einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt

werden.

• Überprüfen Sie das Netzkabel regelmäßig auf Schäden. Benutzen Sie das Gerät

nicht mit beschädigtem Netzkabel.

• Fassen Sie das Gerät, den Stecker und das Netzkabel nicht mit nassen Händen an.

• Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Falls Sie doch eines

verwenden, achten Sie darauf, dass der Amperewert des angeschlossenen Geräts

den maximalen Amperewert des Netzkabels nicht überschreitet.

• Lassen Sie um das Gerät herum mindestens 5 cm Platz zu den Seiten und 10 cm

Platz nach hinten, damit die Luft ausreichend zirkulieren kann.

• Stellen Sie keine heißen Lebensmittel in das Gerät. Lassen Sie sie erst auf

Zimmertemperatur abkühlen.

• Schließen Sie die Tür möglichst schnell, nachdem Sie Lebensmittel hinzugegeben

haben, damit die Kälte nicht entweicht.

• Stellen Sie das Gerät auf einen festen, ebenen Untergrund. Stellen Sie es nicht auf

einen weichen Untergrund, z. B. einen Teppich.

• Stellen Sie keine Gegenstände auf das Gerät.

• Lagern sie keine entzündlichen oder explosiven Substanzen im Gerät.

• Benutzen Sie das Gerät nicht im Freien.

• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn

beim Abziehen mit der Hand fest.

• Achten Sie darauf, dass das Netzkabel keine heißen Oberächen berührt.

• Schließen Sie das Gerät nur an geerdete Steckdosen an.

• Schließen Sie das Gerät nicht an Steckdosen an, an die bereits andere

Küchengeräte angeschlossen sind.

• Wenn der Kühlschrank ausgeht, ausfällt oder ausgeschaltet wird, warten Sie

5Minuten, bevor Sie ihn wieder einschalten, andernfalls könnte der Kompressor

Schaden nehmen.

Dieses Gerät enthält das Kältemittel Isobutan (R600a), ein Naturgas mit hoher

Umweltverträglichkeit, aber brennbar. Obwohl es brennbar ist, schädigt es nicht

die Ozonschicht und verstärkt nicht den Treibhauseffekt. Die Verwendung dieses

Kältemittels führt zu einer etwas höheren Geräuschentwicklung des Gerätes.

Zusätzlich zum Kompressorgeräusch können Sie den Fluss des Kältemittels hören.

Dies ist unvermeidlich und hat keine negative Wirkung auf die Leistung des Gerätes.

Seien Sie während des Transports vorsichtig, so dass der Kältemittelkreislauf nicht

beschädigt wird. Kältemittellecks können die Augen reizen.

Besondere Hinweise

• Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte mit Lebensmitteln befüllen und

Lebensmittel entnehmen.

• Achten Sie bei der Positionierung des Gerätes darauf, dass das Netzkabel nicht

eingeklemmt oder beschädigt wird.

• Achten Sie darauf, dass sich keine Mehrfachsteckdosen oder Netzteile auf der

Rückseite des Geräts be nden.

Um eine Kontamination von Lebensmitteln zu vermeiden, beachten Sie bitte die

folgenden Anweisungen:

• Ein längeres Öffnen der Tür kann zu einem deutlichen Temperaturanstieg in den

Fächern des Gerätes führen.

WARNUNG

Achten Sie bei Gebrauch, Wartung und Entsorgung des Gerätes auf

das linke Symbol, das sich auf der Rückseite oder am Kompressor des

Gerätes be ndet. Dieses Symbol warnt vor möglichen Bränden. In den

Kältemittelleitungen und im Kompressor be nden sich brennbare Stoffe.

Halten Sie das Gerät bei Gebrauch, Wartung und Entsorgung von

Feuerquellen fern.

Hinweise zum korrekten Gebrauch

• Dieses Gerät ist ausschließlich für die Lagerung von Wein bestimmt.

• Dieses Gerät ist nicht für die Verwendung als Einbaugerät vorgesehen, außer es

wird explizit in der Anleitung erwähnt..

• Dieses Gerät ist nicht zum Einfrieren von Lebensmitteln geeignet.

• Die Regale wurden vorab so eingesetzt, dass sie die ef zienteste Energienutzung

ermöglichen.

Hinweis: Es wird empfohlen, die Temperatur auf 12°C einzustellen. Wenn die

Temperatur zu hoch eingestellt wird, kann der Wein verderben, wenn die Temperatur

zu niedrig eingestellt wird, wird sehr viel Strom verbraucht.

INSTALLATIONSDIAGRAMM

Für Einbaugeräte

Für freistehende Geräte mit Oberächenkühlung

INBETRIEBNAHME UND BEDIENUNG

Stecken Sie den Stecker in die Steckdose und schalten Sie das Gerät ein, indem sie die

POWER-Taste einige Sekunden gedrückt halten. Wenn die das Gerät zum ersten Mal

(oder nach längerer Zeit wieder) benutzen, gibt es eine Differenz zwischen der von

Ihnen eingestellten Temperatur und der Temperatur, die im Display angezeigt wird. Das

ist normal, da sich das Gerät erst abkühlen ist. Sobald das Gerät an ist stabilisiert sich

die Temperatur aber innerhalb weniger Stunden.

Wichtig: Sollte der Kühlschrank durch einen Stromausfall ausgehen, warten Sie 3-5

Sekunden lang, bevor Sie ihn wieder einschalten. Andernfalls kann es sein, dass das

Gerät nicht angeht.

Betriebsgeräusche

Beim Kühlen können unterschiedliche Geräusche auftreten, die aber nicht unbedingt

auf eine Fehlfunktion des Gerätes hinweisen müssen. Folgende Geräusche sind im

Kühlprozess völlig normal:

• Gurgeln: Entsteht durch den Fluss des Kühlmittels durch das Gerät.

• Knacken: Entstehen durch die Kontraktion und Expansion des Kühlmittels im

Kühlprozess.

• Lüftergeräusche: Entstehen durch die Luftzirkulation im Gerät.

Beladung

• Sie können die Weinaschen in Einzel- oder Doppelreihen in den Kühlschrank

legen. Falls sie nicht genug Flaschen haben um das Gerät komplett zu befüllen,

verteilen Sie die Flaschen, so dass sich nicht alle Flaschen oben oder unten im

Gerät benden.

• Falls Sie etwas größere Flaschen haben oder die Füllmenge erhöhen möchten

können Sie auch einzelne oder alle Ablagen aus dem Kühlschrank entfernen.

• Lassen Sie Platz zwischen Weinasche und Seitenwänden, damit die Luft im

Kühlschrank ungehindert zirkulieren kann und die kühle Luft im ganzen Kühlschrank

verteilt.

• Überladen Sie das Gerät nicht, um den Luftstrom im Gerät nicht zu behindern.

• Blockieren Sie den internen Ventilator an der Rückseite nicht und stellen Sie ihn nicht

zu.

• Ziehen Sie nicht mehr als eine befüllte Ablage auf einmal heraus, da das Gerät

sonst nach vorn kippen könnte.

• Decken Sie die Ablagen nicht mit Alufolie ab, um den Luftuss nicht zu blockieren.

• Bewegen Sie das Gerät nicht während es mit Flaschen beladen ist. Sie könnten sich

verletzen oder das Gerät beschädigen.

BEDIENFELDER UND FUNKTIONSTASTEN

Das Display zeigt immer die aktuellen Innentemperatur an. Die Grundtemperatur ist

von Fabrik aus voreingestellt. Im Falle eines Stromausfalls werden alle vorgenommenen

Einstellungen gelöscht und das Gerät auf die Fabrikeinstellung zurückgesetzt.

Einzelfenster-Display

1. Temperaturanzeige: Zeigt die

aktuelle Innentemperatur an.

2. Wahltaste: Einmal drücken, um die

Temperatur in 1 °C-Schritten nach

unten zu reduzieren. Nochmal

drücken, um die Temperatur zu

erhöhen.

3. Wahltaste: 3 Sekunden drücken,

um das Gerät einzuschalten. Ein

mal kurz drücken, um das Licht

einzuschalten. Nochmal kurz

drücken, um das Licht wieder

auszuschalten.

Doppelfenster-Display

1. Energiesparmodus: 3 Sekunden gedrückt halten, um den Modus auszuwählen.

Das Display (4) zeigt einen 3-2-1 Countdown und übernimmt dann den Modus.

Um den Modus abzubrechen drücken sie noch während des Countdowns auf die

Tasten 6 und 7, um den Modus zu deaktivieren und wieder zu verlassen.

2. ON/OFF-Taste: 3 Sekunden gedrückt halten, um das Gerät auszuschalten. Das

Display (5) zeigt einen 3-2-1 Countdown bevor es ausgeht. Drücken Sie die Taste,

um den Countdown zu unterbrechen. Hinweis: Wenn das Gerät aus ist sind auch

alle anderen Funktionen, sowie das Licht ausgeschaltet. Drücken Sie die Taste

erneut, um das Gerät wieder einzuschalten.

3. Licht-Taste: Drücken Sie die Taste einmal, um das Licht einzuschalten. Drücken Sie

die Taste erneut, um das Licht wieder auszuschalten.

4. Display: zeigt die Temperatur, den Countdown und Fehlercodes an.

5. Display: zeigt die Temperatur, den Countdown und Fehlercodes an.

6. Temperatur erhöhen: Einmal drücken, um die Temperatur in 1 °C-Schritten zu

erhöhen.

7. Temperatur senken: Einmal drücken, um die Temperatur in 1 °C-Schritten zu senken.

8. Anzeige ändern: Einmal drücken, um die anzeige von °C in °F zu ändern oder

umgekehrt.

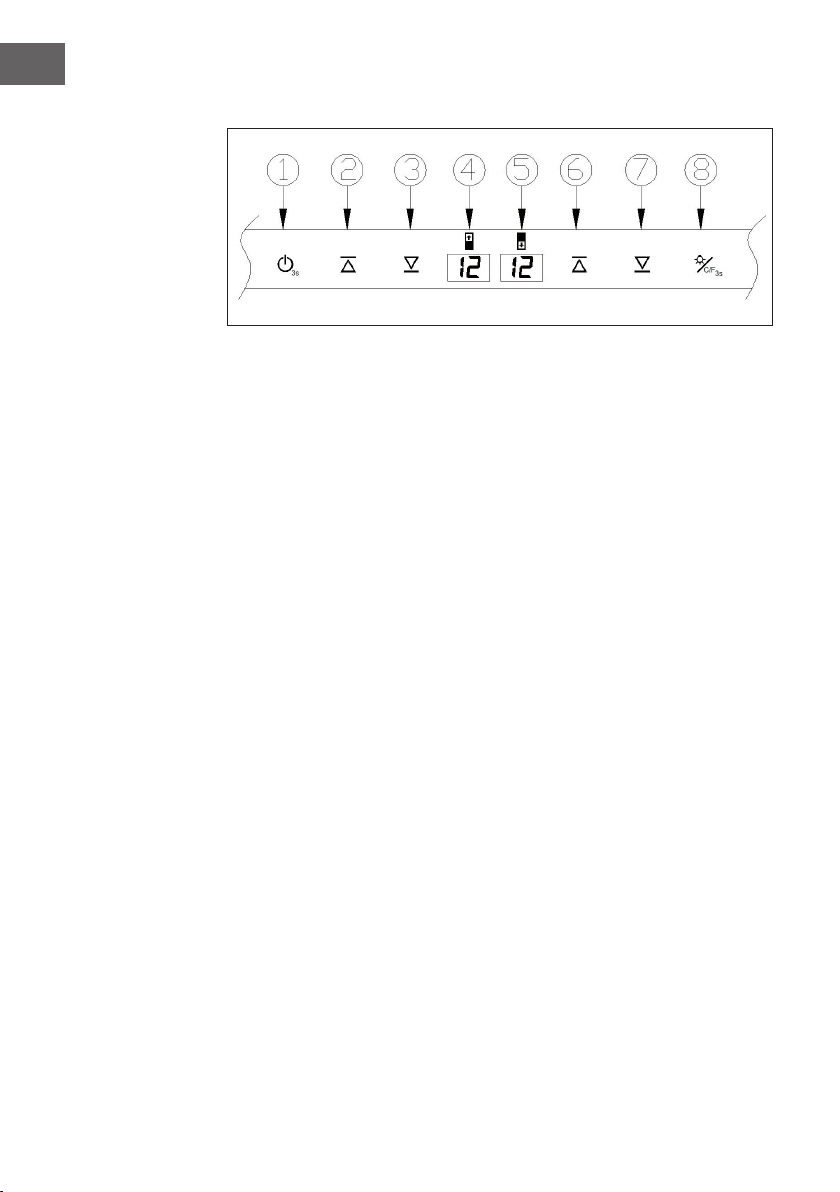

Dualzonen-Display

1. ON/OFF-Taste: 3 Sekunden gedrückt halten, um das Gerät auszuschalten. Das

Display (5) zeigt einen 3-2-1 Countdown bevor es ausgeht. Drücken Sie die Taste,

um den Countdown zu unterbrechen. Hinweis: Wenn das Gerät aus ist sind auch

alle anderen Funktionen, sowie das Licht ausgeschaltet. Drücken Sie die Taste

erneut, um das Gerät wieder einzuschalten.

2. Temperatur erhöhen (obere Zone): Einmal drücken, um die Temperatur in

1°C-Schritten zu erhöhen

3. Temperatur senken (obere Zone): Einmal drücken, um die Temperatur in

1°C-Schritten zu senken.

4. Display (obere Zone): zeigt die Temperatur, den Countdown und Fehlercodes an.

5. Display (untere Zone): zeigt die Temperatur, den Countdown und Fehlercodes an.

6. Temperatur erhöhen (untere Zone): Einmal drücken, um die Temperatur in

1°C-Schritten zu erhöhen

7. Temperatur senken (untere Zone): Einmal drücken, um die Temperatur in

1°C-Schritten zu senken.

8. Anzeige ändern: Einmal drücken, um die anzeige von °C in °F zu ändern oder

umgekehrt.

This manual suits for next models

Table of contents

Languages:

Other Klarstein Kitchen Appliance manuals

Klarstein

Klarstein Vinovilla 127 User manual

Klarstein

Klarstein Big Spender User manual

Klarstein

Klarstein SHIRAZ 12 DUO User manual

Klarstein

Klarstein Diavolo User manual

Klarstein

Klarstein Steakhouse Pro User manual

Klarstein

Klarstein Shiraz 16 Uno User manual

Klarstein

Klarstein BAROLO 12 UNO User manual

Klarstein

Klarstein VAN HELSING User manual

Klarstein

Klarstein Botella Cura User manual

Klarstein

Klarstein 10031478 User manual

Klarstein

Klarstein BOTELLA 210 S User manual

Klarstein

Klarstein Volcano User manual

Klarstein

Klarstein 10027397 User manual

Klarstein

Klarstein Tap2Go User manual

Klarstein

Klarstein SHIRAZ 20 UNO User manual

Klarstein

Klarstein 10030676 User manual

Klarstein

Klarstein GRAMERCY User manual

Klarstein

Klarstein Touchless User manual

Klarstein

Klarstein 10034128 User manual

Klarstein

Klarstein 10030708 User manual

Klarstein

Klarstein Pizzaiolo Neo User manual

Klarstein

Klarstein Vinovilla 29 Built-In Duo User manual

Klarstein

Klarstein 10009349 User manual

Klarstein

Klarstein 10010174 User manual

Popular Kitchen Appliance manuals by other brands

Tayama

Tayama TYG-35AF instruction manual

AEG

AEG 43172V-MN user manual

REBER

REBER Professional 40 Use and maintenance

North American

North American BB12482G / TR-F-04-B-NCT-1 Assembly and operating instructions

Presto

Presto fountain popper instruction manual

Westmark

Westmark 1035 2260 operating instructions

Zanussi

Zanussi ZCG64396XA user manual

HOFFEN

HOFFEN SM-9302M instruction manual

Philips

Philips HD3133 user manual

Ronco

Ronco Beef Jerky User guide and recipes

Hendi

Hendi 470411 user manual

Livoo

Livoo MEN386 user manual

Vogue

Vogue D446 instruction manual

croydon

croydon WR-10313-700 instruction manual

ADE

ADE AUTOMATIC-L operating instructions

Chefman

Chefman RJ43-SQ Series user guide

Vacmaster

Vacmaster VP680 user guide

Jetmaster

Jetmaster 900HG operating instructions
