Funktion / Verwendung
Das Messgerät zeigt die Konzentration von üchtigen organischen
Verbindungen (VOCs) in der Innenraumluft, den berechneten eCO2-Gehalt
(CO2-Äquivalentkonzentration) und die gemessene Luftfeuchtigkeit an.
Bei erhöhten VOC- und eCO2-Konzentrationen erhält der Anwender ein
optisches sowie akustisches Signal und damit eine Lüftungsempfehlung.
Im Fall von niedrigen VOC- und eCO2-Konzentrationen wird die hohe
Raumluftqualität per leicht verständlichem Symbol angezeigt. Das Gerät
warnt ebenfalls vor zu hoher oder geringer Luftfeuchtigkeit. Zu den weiteren
Funktionen zählen die Messung der Umgebungstemperatur und Angabe der
Uhrzeit.
Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-
und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise
im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen
Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-
wahren und bei Weitergabe des Gerätes mitzugeben.
!
Allgemeine Sicherheitshinweise
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezikationen ein.
– Baulich darf das Gerät nicht verändert werden.
– Setzen Sie das Gerät keiner mechanischen Belastung, enormen
Temperaturen oder starken Vibrationen aus.
– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere
Funktionen ausfallen.
– Dieses Gerät nur innerhalb geschlossener Räume verwenden, weder
Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines
elektrischen Stromschlages besteht.
– Verwenden Sie ausschließlich das Orginal-Zubehör. Wird falsches Zubehör
verwendet, erlischt die Garantie.
– Keinesfalls Verlängerungskabel oder ähnliches, vom Hersteller nicht
zugelassenes Zubehör in Verbindung mit dem Netzgerät verwenden,
da hierdurch Brandgefahr, die Gefahr eines Stromschlages oder Verletzung
von Personen die Folge sein können.
AirMonitor FRESH
03
DE
Sicherheitshinweise
Umgang mit elektromagnetischer Strahlung
– Das Messgerät hält die Vorschriften und Grenzwerte für die Sicherheit
und elektromagnetische Verträglichkeit gemäß der Richtlinien 2014/35/EU
(Niederspannung / LVD) und 2014/30/EU (elektromagnetische Verträglichkeit
/ EMV) ein.
– Hiermit erklärt Umarex GmbH & Co KG, dass das Elektrogerät
AirMonitor FRESH den Anforderungen und sonstigen Bestimmungen
der europäischen Niederspannungs-Richtlinie 2014/35/EU (LVD) und
der EMV-Richtlinie 2014/30/EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: https://laserliner.com
Betrieb mit Netzgerät
Das Gerät wird mit dem beiliegenden
Netzgerät betrieben.
Lokale Betriebseinschränkungen, z.B. in Krankenhäusern,
in Flugzeugen, an Tankstellen, oder in der Nähe von Personen
mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer
gefährlichen Beeinflussung oder Störung von und durch
elektronische Geräte ist gegeben.
!
b
a
d
c
aUhr-Taste zur Einstellung
der Uhrzeit
bNacht-Modus-Taste
zum Abdimmen des
Displays in der Nacht
cAlarm-Taste EIN/AUS
Stunden-Modus-Taste zum
Umschalten auf 12/24 Std.
dAnschluss Netzteil

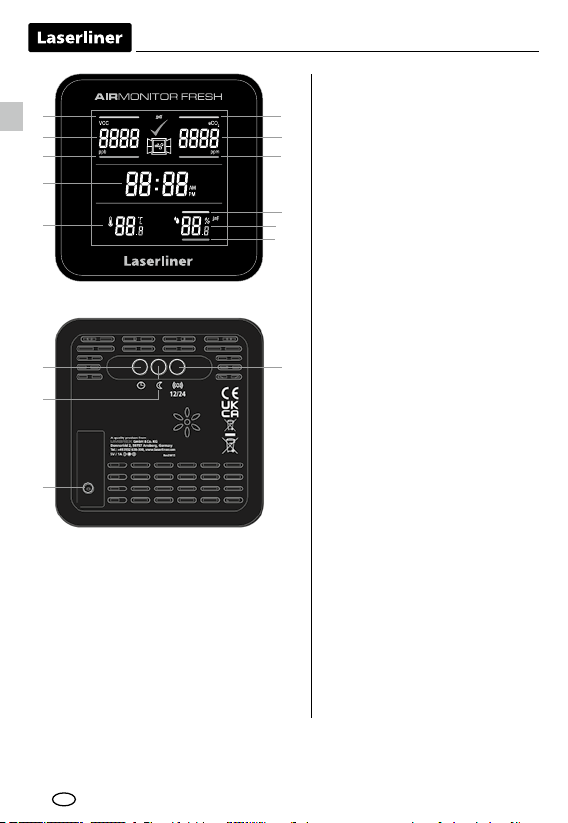

1Anzeige VOC-Indikator
grüner Balken:
gute Raumluftqualität
2VOC-Messwertanzeige
(üchtige organische
Verbindungen)
3Anzeige VOC-Indikator
roter Balken:
Lüftungsempfehlung
4Anzeige Uhrzeit
im 12/24 Std.-Modus
5Temperaturanzeige
Messeinheit °C
6Anzeige eCO2-Indikator
grüner Balken:
gute Raumluftqualität
7Kohlendioxid eCO2-
Messwertanzeige
8Anzeige eCO2-Indikator
roter Balken:
Lüftungsempfehlung
9Anzeige rH%-Indikator
grüner Balken:
Luftfeuchtigkeit OK
10 Luftfeuchtigkeit (rH%)-
Messwertanzeige
11 Anzeige rH%-Indikator roter
Balken: Luftfeuchtigkeit zu
hoch (schadet der Bau-
substanz) niedrig (beein-
trächtigt die Gesundheit)
04
DE
7
6
8
10
11
9
2
3
1
4
5
AirMonitor FRESH
a b c
c
Erklärung VOC und eCO2
Der VOC-Gehalt in der Luft wird in der Einheit parts per billion (Anteile pro
Milliarde), kurz ppb, angegeben. Das Messgerät bewertet den VOC-Gehalt
nach den ofziellen Empfehlungen des Umweltbundesamtes als hygienisch
unbedenklich oder hygienisch auffällig.
Der eCO2-Gehalt in der Luft wird in der Einheit parts per million (Anteile pro
Million), kurz ppm, angegeben. Der VOC-Sensor kann nicht direkt CO2erfas-
sen. Daher handelt es sich bei dem eCO2-Wert um eine CO2-Äquivalent-
konzentration, die der Sensor anhand anderer relevanter Parameter berechnet.
Kalibrierung
Das Messgerät verfügt über eine automatische Selbstkalibrierung. Circa alle
10 Tage erfolgt ein Justieren der Kalibrierung zur Anpassung an die Bedingungen
am Einsatzort, um eine Langzeitstabilität der Messergebnisse zu erreichen.
Zeiteinstellung
1) „Uhr-Taste“ (a) 3 Sekunden gedrückt
halten. Stundenanzeige blinkt.
2) Für Wechsel zur Minuten-Einstellung
die „Uhr-Taste“ (a) drücken.
3) Einstellung Stunden/Minuten mit
den Tasten „Nacht-Modus“ (b) und
„Alarm“ (c).
Alarmeinstellung
1) Aktivieren von VOC-, eCO2- und
Luftfeuchtigkeits-Alarm durch Drücken
der „Alarm-Taste“ (c).
2) Nur Luftfeuchtigkeits-Alarm aktivieren:
„Alarm-Taste“ (c) erneut drücken.
3) Nur VOC- und eCO2-Alarm aktivieren:
„Alarm-Taste“ (c) nochmals drücken.
Symbole
05
DE
Gute Raumluftqualität Lüftungsempfehlung Alarm AUS
06
DE
Hinweise zur Wartung und Pege
Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch
und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln.
Lagern Sie das Gerät an einem sauberen, trockenen Ort.
Sämtliche Wartungsarbeiten dürfen nur von qualiziertem Wartungspersonal
durchgeführt werden. Wartungsarbeiten sind immer dann erforderlich, wenn
das Gerät in irgendeiner Weise beschädigt wurde, wenn z. B. das Stromkabel
oder Stecker beschädigt sind, Flüssigkeiten oder Fremdkörper in das Gerät
gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, es nicht mehr
ordnungsgemäß funktioniert oder fallen gelassen wurde.
Anzeige Indikatoren
Messung Farbindikator Wert Symbol Signal Empfehlung
VOC
(PPB)
grün 0 … 400 ppb
rot > 400 ppb Lüften
eCO2
(PPM)
grün 0 … 999 ppm
rot 1000 ppm Lüften
rH%
Luft-
feuchte
grün 30 % … 65 %
rot < 30 % oder > 65 % Lüften
AirMonitor FRESH
07
DE
Technische Daten
(Technische Änderungen vorbehalten. Rev22W06)
Messgröße Konzentration VOC, Konzentration eCO2,
Luftfeuchte, Umgebungstemperatur
Anzeigebereich VOC 0 … 9999 ppb
Anzeigebereich eCO2400 … 9999 ppm
Umgebungstemperatur
Messbereich
Genauigkeit
-9,9°C ... 50°C
± 1°C
Luftfeuchte
Messbereich (relativ)
Genauigkeit (absolut)
Luftfeuchte (relativ)
1% ... 99%
± 3% (30% ... 70%)
± 5% (0% … 30%, 70% … 100%)
Sensortyp Multi-Pixel-Gassensor
Stromversorgung
Netzteil 5V/DC / 1A
Arbeitsbedingungen 0°C … 40°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend, Arbeitshöhe max.
2000 m über NN (Normalnull)
Lagerbedingungen
-10°C … 60°C, Luftfeuchtigkeit max. 80% rH,
nicht kondensierend
Abmessungen (B x H x T) 90 x 91 x 33 mm
Gewicht
126 g (ohne Netzteil)
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen
für den freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach
der europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
https://laserliner.com
08
