LaserLiner MasterCross-Laser 360 User manual

MasterCross-Laser 360

Laser

635 nm 1H360° 1V 2P

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und

Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Automatischer Kreuzlinien-Laser mit horizontalem 360°-Laserkreis und Lotfunktion

– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.

– Zusätzlicher Lotlaser oben und unten

– Einzeln schaltbare Laserlinien und Lotlaser

– Out-Of-Level: Durch optische Signale wird angezeigt,

VDMMRHBGC@R&DQ«S@T¦DQG@KACDR-HUDKKHDQADQDHBGRADÖMCDS

– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät einzeln,

in Kombination sowohl horizontal und vertikal einsetzbar.

m(CD@KYTQGNQHYNMS@KDMTMCUDQSHJ@KDM!DEDRSHFTMF@M3QNBJDMA@TOQNÖKDM

– Selbstnivellierbereich 3°, Genauigkeit 0,2 mm / m

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 / 640 / 660 nm

EN 60825-1:2014

m BGSTMF-HBGSHMCDMCHQDJSDMNCDQQD×DJSHDQSDM2SQ@GKAKHBJDM

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

m!DSQ@BGSDM2HDCDM+@RDQRSQ@GKNCDQCHD1D×DJSHNMDMMHDL@KRLHSNOSHRBGDM&DQ«SDM

(Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

m&TSQD×DJSHDQDMCDROHDFDKMCDNCDQFK«MYDMCD%K«BGDMRHMCV«GQDMCCDR!DSQHDADR

von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen

und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

m2DSYDM2HDC@R&DQ«S@TRRBGKHD¦KHBGFDL«¦CDL5DQVDMCTMFRYVDBJHMMDQG@KACDQ2ODYHÖJ@SHNMDMDHM

MasterCross-Laser 360

–

1H360° 1V 2P S

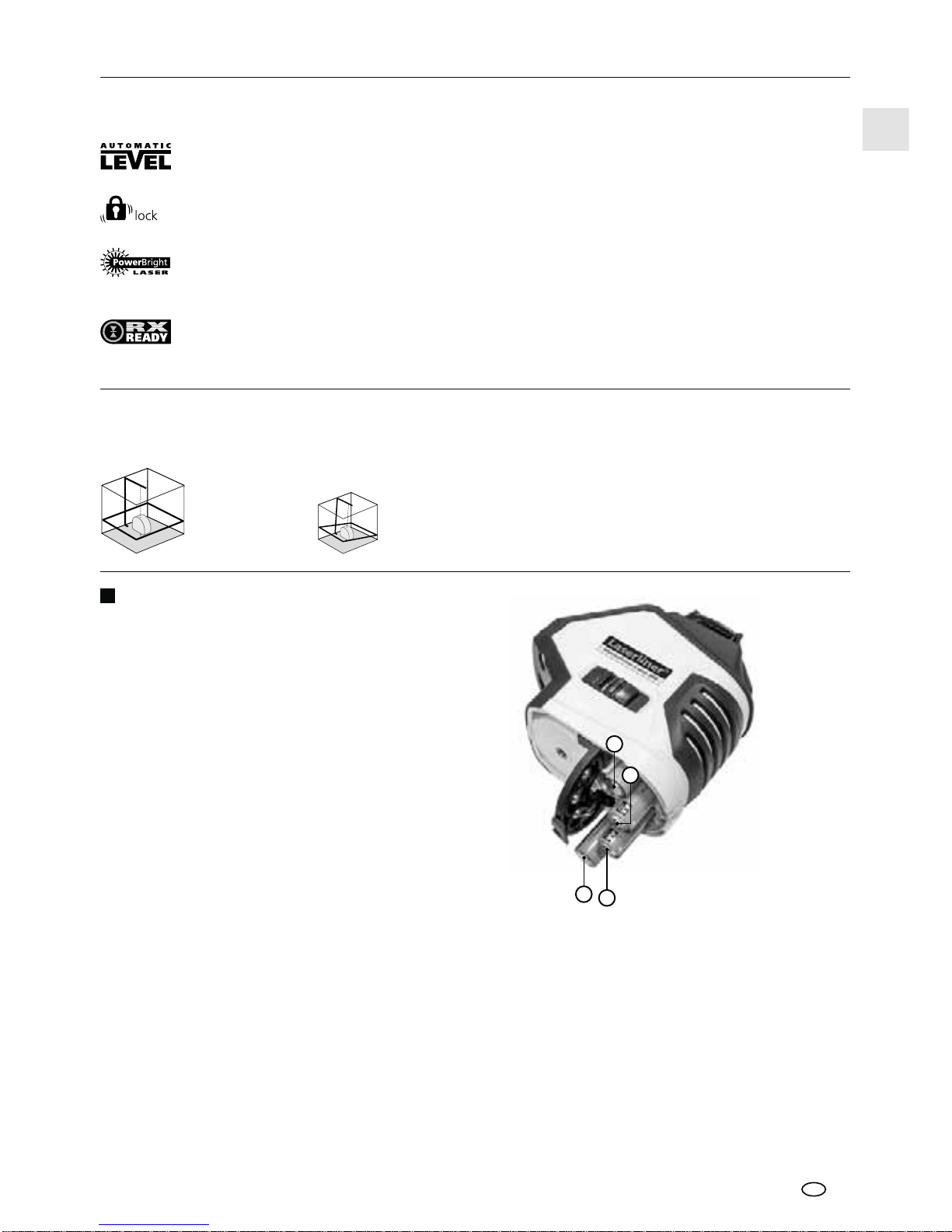

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.

Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdioden erzeugen superhelle Laserlinien in Geräten mit PowerBright-

Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht

und auf dunklen Oberflächen.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen

verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden

durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / P = Lotlaser nach oben und unten / S = Neigungsfunktion

Einlegen der Batterien

Batteriefach (3) öffnen und Batterien gemäß

den Installationssymbolen einlegen. Dabei

auf korrekte Polarität achten.

Zum Transport immer alle

Laser ausschalten und Pendel

arretieren, Schiebeschalter

nach links schieben!

Laseraustrittsfenster

Schiebeschalter

aAUS / Transportsicherung /

Neigungsmodus

bAN

Batteriefach (Unterseite)

5/8”-Stativgewinde

(Unterseite)

1/4”-Stativgewinde

(Unterseite)

Handempfängermodus

LED Handempfängermodus

LED Betriebsanzeige

Wahltaste Laserlinien /

Neigungsmodus ein

Laseraustrittsfenster Lotlaser

LASER LASER LASER LASER LASER

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) nach rechts schieben. Das Laserkreuz, sowie die beiden

Lotlaser, erscheinen. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich

das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien

und die Lotlaser. Positionieren Sie das Gerät so, dass es sich innerhalb des Nivellierbereichs befindet.

Die Laserlinien und die Lotlaser leuchten konstant.

MasterCross-Laser 360

LASER LASER LASER LASER LASER

A2 A2

< 0,2 mm / m = OK

Neigungsmodus

Die Transportsicherung nicht lösen oder Schiebeschalter (2) nach links schieben. Die Taste (9) 3 Sekunden

drücken, um den Neigungsmodus einzuschalten. Die Laser können nun mit der Wahltaste (9) ausgewählt

werden. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich

die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei

nicht mehr sichtbaren Laserlinien einen Laserempfänger RX

(optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken

der Taste 6 (Handempfängermodus ein / aus) in den Handempfänger-

modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen

Frequenz und die Laserlinien werden dunkler. Der Laserempfänger

erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen

2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die

Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren

Sie Punkt A2. Zwischen A1 u. A2 haben Sie

jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

Wenn A2 und A3 mehr als 0,2 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen

Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von

UMAREX-LASERLINER.

3. Stellen Sie das Gerät so nah wie möglich

an die Wand auf Höhe des markierten

Punktes A1.

4. Drehen Sie das Gerät um 180° und

markieren Sie den Punkt A3. Die Differenz

zwischen A2 u. A3 ist die Toleranz.

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,

das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die

Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht

größer als ± 1 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C

± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch

Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer

Lagerung.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

2,5 m

Ű1 mm = OK

Technische Daten (technische Änderungen vorbehalten. 01.17)

Selbstnivellierbereich ± 3°

Genauigkeit ± 0,2 mm / m

Laserwellenlänge horizontale Laserlinie

660

Laserwellenlänge vertikale Laserlinie 640 nm

Laserwellenlänge Lotlaser

635

Laserklasse 2 / < 1 mW

Stromversorgung 4 x 1,5V Alkalibatterien (Typ AA) / Akku

Betriebsdauer ca. 14 Std.

Arbeitstemperatur 0°C ... +50°C

Lagertemperatur -10°C ... +70°C

Gewicht (inkl. Batterien) 550 g

Abmessung (B x H x T) 63 x 115 x 119 mm

MasterCross-Laser 360

Function / Application

Automatic cross-line laser with 360° horizontal laser circle and plumb function

– The slope-mode feature is an extra that permits gradients to be laid out.

– Additional plumb laser at top and bottom

– Individually selectable laser lines and plumb laser

– Out-Of-Level: is indicated by optical signals when the unit is outside its self-levelling range.

– With the magnetic clamp and wall bracket the device can be used as a standalone unit,

in a combination as well as in horizontal and vertical position.

m(CD@KENQLNTMSHMFGNQHYNMS@KKX@MCUDQSHB@KKXNMCQXV@KKBNMRSQTBSHNMOQNÖKDR

– Automatic levelling range 3°, accuracy 0.2 mm / m

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“

completely. Follow the instructions they contain. This document must be kept in a safe place

and if the laser device is passed on, this document must be passed on with it.

General safety instructions

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 / 640 / 660 nm

EN 60825-1:2014

m SSDMSHNM#NMNSKNNJHMSNSGDCHQDBSNQQD×DBSDCAD@L

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and

immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)

ADTRDCSNKNNJ@SSGDK@RDQAD@LNQQD×DBSHNMR

– Do not use the laser at eye level (1.40 ... 1.90 m)

m1D×DBSHUDRODBTK@QNQRGHMXRTQE@BDRLTRSADBNUDQDCVGHKRSK@RDQCDUHBDR@QDHMNODQ@SHNM

– In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

– Tampering with (making changes to) the laser device is not permitted.

– This device is not a toy - keep out of the reach of children.

– The device must only be used in accordance with its intended purpose and within the scope

NESGDRODBHÖB@SHNMR

–

RX-READY technology enables line lasers to be used even in unfavourable light conditions.

The laser lines pulsate at a high frequency and this can be picked up by special laser

receiversover long distances.

Number and direction of the lasers

H = horizontal laser / V = vertical laser / P = Plumb laser up and down / S = Slopefunction

Special product features

Automatic alignment of the device with a magnetically dampened pendulum system.

The device is brought into initial position and aligns itself autonomously.

Transport LOCK: The device is protected with a pendelum lock during transport.

Devices with PowerBright technology have special high-performance diodes to produce

super bright laser lines. These remain visible over longer distances, in bright ambient light

and on dark surfaces.

Inserting the batteries

Open the battery compartment (3) and insert

the batteries in accordance with the installation

symbols, ensuring the correct polarity.

1H360° 1V 2P S

MasterCross-Laser 360

When transporting always

switch off all lasers, secure

pendulum and slide the slide

switch to the left!

Laser emitting window

Slide switch

aOFF / Transport lock /

Slope mode

bON

Battery compartment

(bottom)

5/8” tripod threads

(bottom)

1/4” tripod threads

(bottom)

Hand receiver mode

LED Hand receiver mode

LED Status indicator

Laser line selection button /

Slope mode on

Laser emitting window,

plumb laser

LASER LASER LASER LASER LASER

Horizontal and vertical levelling

Release the transport restraint, slide the slide switch (2) to the right. The laser cross and the two plumb

lasers appear. The laser lines can be switched individually with the selection button.

The transport restraint must be released for horizontal and vertical levelling. The laser lines

and the plumb lasers flash when the device is outside the automatic levelling range of 3°.

Position the device such that it is within the levelling range. The light of the laser lines and

plumb lasers is constant.

LASER LASER LASER LASER LASER

Slope mode

Do not release the transport restraint or slide the slide switch (2) to the left. Press button (9) for 3 seconds

to switch on slope mode. The lasers can now be selected with the selector button (9). Sloping planes and

tilts can now be measured. In this mode, the laser lines no longer align automatically. This is signalised by

the laser lines flashing.

Hand receiver mode

Optional: Working with the laser receiver RX

Use an RX laser receiver (optional) to carry out levelling at great

distances or when the laser lines are no longer visible.

To work with a laser receiver, switch the line laser to hand-held receiver

mode by keeping button 6 (hand-held receiver mode on / off) pressed.

The laser lines will now pulsate with high frequency, making the laser

lines darker. The laser receiver can detect these pulsating laser lines.

A2 A2

< 0.2 mm / m = OK

Follow the operating instructions of the corresponding laser receiver.

Preparing the calibration check:

It is possible for you to check the calibration of the laser. To do this, position the device midway

between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus

releasing the transport restraint (cross laser on). Please use a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark

point A2. You now have a horizontal

reference between points A1 and A2.

Performing the calibration check:

When A2 and A3 are more than 0.2 mm / m apart, an adjustment is necessary.

Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.

3. Position the device as near as possible

to the wall at the height of point A1.

4. Turn the device through 180° and

mark point A3. The difference between

points A2 and A3 is the tolerance.

Table of contents

Languages:

Other LaserLiner Measuring Instrument manuals

LaserLiner

LaserLiner CompactPlane-Laser 3G User manual

LaserLiner

LaserLiner PocketCross-Laser 2G User manual

LaserLiner

LaserLiner 4K5 PN 150 User manual

LaserLiner

LaserLiner MultiMeter XP User manual

LaserLiner

LaserLiner LaserRange-Master T2 User manual

LaserLiner

LaserLiner 033.55A User manual

LaserLiner

LaserLiner DampFinder Home User manual

LaserLiner

LaserLiner AirMonitor PURE User manual

LaserLiner

LaserLiner ThermoMaster Plus User manual

LaserLiner

LaserLiner DigiLevel Compact User manual

LaserLiner

LaserLiner SensoPilot Pro User manual

LaserLiner

LaserLiner ActiveFinder Pro User manual

LaserLiner

LaserLiner MultiWet-Master Compact Plus User manual

LaserLiner

LaserLiner WoodTester User manual

LaserLiner

LaserLiner MultiMeter Pocket XP User manual

LaserLiner

LaserLiner 4K5 FL 500 User manual

LaserLiner

LaserLiner SoundTest-Master User manual

LaserLiner

LaserLiner DampMaster Compact Plus User manual

LaserLiner

LaserLiner VideoFlex HD User manual

LaserLiner

LaserLiner Duraplane G360 User manual

LaserLiner

LaserLiner DistanceMaster 100 User manual

LaserLiner

LaserLiner ZipLevel User manual

LaserLiner

LaserLiner MultiMeter-PocketBox User manual

LaserLiner

LaserLiner CompactPalm-Laser PowerBright Plus User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
