LaserLiner MoistureMaster User manual

MoistureMaster

104

110

116

122

128

151

1 2

Funktion / Verwendung

Das vorliegende Materialfeuchtemessgerät arbeitet nach dem Impedanz-Messverfahren. Durch 2 leitfähige

Gummikontakte an der Unterseite des Gerätes, wird die feuchteabhängige Dielektrizität des Messgutes

gemessen und durch interne materialabhängige Kennlinien die Materialfeuchte in % berechnet. Der

Verwendungszweck ist die zerstörungsfreie Ermittlung des Materialfeuchtegehaltes in Holz, Zementestrich,

Anhydritestrich, Gasbeton, Gipsputz, Beton und Kalksandstein.

Lesen Sie die Bedienungsanleitung vollständig und das beiliegende Heft „Garantie- und Zusatzhinweise“.

Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.

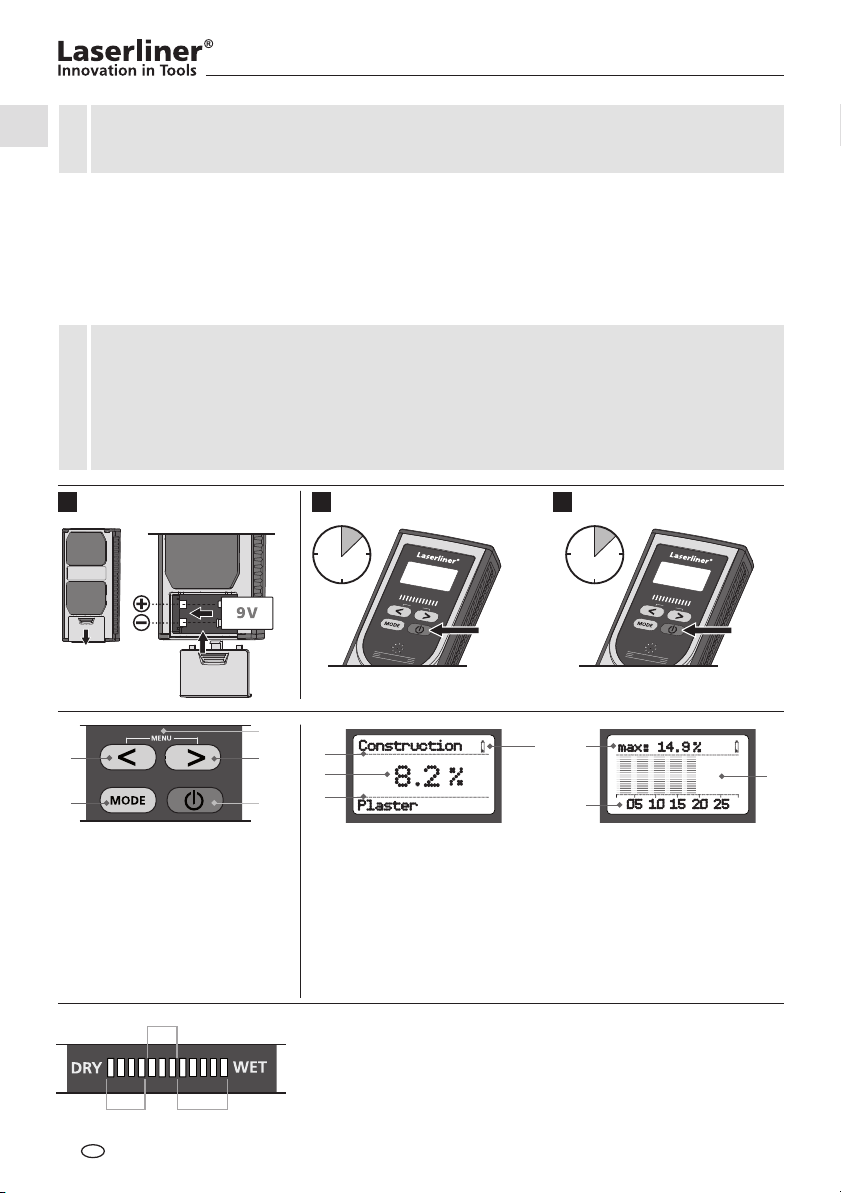

6LR61 9V

MoistureMaster

DRY WET

2 sec

MoistureMaster

DRY WET

Automatische Abschaltung nach

2 Minuten.

2 sec

OFF

ON/OFF

Umschaltung auf Holz-,

Baustoff-, Index-Modus;

Auswahl Bestätigen

Navigationstasten

Sprachauswahl

Nass/Trocken LED-Anzeige

12 stellige LED: 0…4 LEDs grün = trocken

5…7 LEDs gelb = feucht

8…12 LEDs rot = nass

grün

gelb

rot

Ausgewählte Materialgrupp

Messwertanzeige in % relative

Materialfeuchte

Ausgewähltes Material

Batterieladung

Maximaler Messwert

Messwertskala

Bargraph

Die integrierten Baustoffkennlinien entsprechen den angegebenen Baustoffen ohne Zusätze. Baustoffe

variieren durch die Produktion von Hersteller zu Hersteller. Daher sollten einmalig und bei unterschiedlichen

Produktzusammensetzungen oder aber unbekannten Baustoffen eine Vergleichsfeuchtemessung mit

eichfähigen Methoden (z.B. Darr-Methode) durchgeführt werden. Bei Unterschieden in den Messwerten

sollten die Messwerte relativ angesehen werden oder aber der Index-Modus zum Feuchte- bzw.

Trocknungsverhalten benutzt werden.

MoistureMaster

Menüsprache

Material auswählen

Index-Modus

Der Index-Modus dient zum schnellen aufspüren

von Feuchtigkeit durch Vergleichsmessungen,

ohne die direkte Ausgabe der Materialfeuchte

in %. Der ausgegebene Wert (0 bis 1000) ist ein

indizierter Wert, der mit zunehmender Material-

feuchte steigt.

Die Messungen, die im Index-Modus vorgenom-

men werden, sind materialunabhängig bzw. für

Materialien, für die keine Kennlinien hinterlegt

sind. Bei stark abweichenden Werten innerhalb

der Vergleichsmessungen, ist ein Feuchtigkeits-

verlauf im Material schnell zu lokalisieren.

2 sec

Material: Holz, Baustoffe, Index

Durch gleichzeitiges gedrückthalten der beiden

Pfeiltasten gelangen Sie in das Menü. Mit den

Pfeiltasten kann nun die gewünschte Sprache

eingestellt werden, und mit „MODE“ bestätigt

werden. Zum Verlassen des Sprachmenüs, die

Taste „MODE“ 2 Sekunden gedrückt halten.

Das Gerät verfügt über 3 Modi‘s zur Feuchtig-

keitsmessung, in Abhängigkeit zum Material.

Durch Drücken der Taste „MODE“ erscheint

die Auswahl zu den Holzsorten, Baustoff-

sorten und dem Materialunabhängigen

Index-Modus. Mit den Pfeiltasten die entspre-

chende Materialgruppe auswählen und durch

Drücken der Taste „MODE“ bestätigen.

Je nach Auswahl erscheinen nun eine Vielzahl

an Holz- oder Baustoffsorten, die ebenfalls

mit den Pfeiltasten ausgewählt und durch

Drücken der „MODE“ Taste bestätigt werden

können. Eine Liste mit allen enthaltenen

Materialien entnehmen Sie der Tabelle auf der

nächsten Seite.

Nach der Materialauswahl erscheint oben im

Display der ausgewählte Modus, unten das

entsprechende Material. Der aktuelle Messwert

in % Materialfeuchte kann in der Mitte des

Displays abgelesen werden.

Material: Index

Materialtabelle

Afrormosia

Afzelia

Alaskazeder, Gelbzeder

Aspe

Basralocus

Bergahorn

Birke

Blauglockenbaum

Douglasie

Eiche

Esche

Fichte

Fichte Sitka

Gelbbirke

Hellrotes Meranti

Hemlock, westl.

Iroko

Khaya Mahagoni

Kiefer

Kirschbaum, amerik.

Kirschbaum, europ.

Lärche

Limba

Linde

Mahagoni, amerik.

Makoré

Merbau

Mesquite

Mutenye

Nussbaum, amerik.

Nussbaum, europ.

Pekannussbaum

Pflaumenbaum

Redwood

Robinie

Rosskastanie

Rotbuche

Rote Zeder

Roteiche

Roter Ahorn

Rotulme

Schwarzer Ahorn

Schwarzerle

Schwarzweide, amerik.

Silberkronen Eukalyptus

Sumpfkiefer

Teak

Ulme

Weißbuche

Weisse Eiche, amerik.

Weisser Meranti

Weißesche

Weißtanne

Weymouth-Kiefer, westl.

Zeder

Zirbelkiefer

Holzsorten

Zementestrich

Anhydritestrich

Gipsputz

Gasbeton

Beton

Kalksandstein

Baustoffsorten

Neben der numerischen Messwertanzeige in % relative Materialfeuchte, bietet die LED-Anzeige eine zu-

sätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die

LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe

(feucht) und 5 rote (nass) Segmente. Bei nassem Material ertönt zusätzlich ein akustisches Signal.

Die Einstufung „trocken“ bedeutet, dass die Materialien in einem beheizten Raum die Ausgleichs-

feuchte erreicht haben und somit in der Regel geeignet für die weitere Verarbeitung sind.

grün = trocken gelb = feucht rot = nass

Nass/Trocken LED-Anzeige

MoistureMaster

– leitende Gummikontakte vollständig auf das Messgut au×egen und mit gleichmäßigem und leichtem

Druck aufsetzen um einen guten Kontakt zu erreichen

– Ober×äche des Messguts sollte frei von Staub und Schmutz sein

– Mindestabstand von 5 cm zu Metallgegenständen einhalten

– Metallrohre, elektrische Leitungen und Bewehrungsstahl können Messergebnisse verfälschen

– Messungen an mehreren Messpunkten durchführen

Materialfeuchte ermitteln

Aufgrund der unterschiedlichen Beschaffenheit und Zusammensetzung der Materialien, sind speziÖsche

Anwendungshinweise bei der Feuchtebestimmung zu beachten:

Estrich: Das Gerät misst auch durch Fliesen, Linolium, Vinyl und Holz, jedoch werden die Messwerte

beein×usst. Der resultierende Wert ist somit als relativer Wert zu betrachten um Feuchtigkeit und Feuch-

tigkeitsverläufe zu lokalisieren.

Gipsputz: Das Gerät misst auch durch Tapete und Farbe nicht aber durch Metall (Folien). Die Messwerte

können beein×usst werden, jedoch kann Feuchtigkeit sehr gut durch Feuchtigkeitsunterschiede in Wän-

den aufgespürt werden. Somit können Rückschlüsse auf Schäden z.B. an Isolierungen, Dampfsperren oder

Mauerwerk getroffen werden.

Holz: Die Messung soll mit der langen Geräteseite parallel zur Maserung des Holzes durchgeführt werden.

Die Messtiefe bei Holz beträgt max. 30 mm, variiert jedoch durch die unterschiedlichen Dichten der

Holzarten. Bei Messungen an dünnen Holzplatten sollten diese nach Möglichkeit gestapelt werden, da

sonst ein zu kleiner Wert angezeigt wird. Bei Messungen an festinstallierten bzw. verbauten Hölzern sind

aufbaubedingt und durch chemische Behandlung (z.B. Farbe) unterschiedliche Materialien an der Messung

beteiligt. Somit sollten die Messwerte nur relativ gesehen werden. Jedoch können so sehr gut Unter-

schiede in der Feuchteverteilung, mögliche feuchte Stellen (z.B. Schäden in der Dämmung) lokalisiert werden.

Die höchste Genauigkeit wird zwischen 6% … 30% Materialfeuchte erreicht. Bei sehr trockenem Holz

(< 6%) ist eine unregelmäßige Feuchteveteilung festzustellen, bei sehr nassem Holz (> 30%) beginnt eine

Überschwemmung der Holzfasern.

Richtwerte für die Verwendung von Holz in % relative Materialfeuchte:

– Verwendung im Außenbereich: 12% … 19%

– Verwendung in nicht beheizten Räumen: 12% … 16%

– In beheizten Räumen (12 °C … 21 °C): 9% … 13%

– In beheizten Räumen (> 21 °C): 6% … 10%

Beispiel: 100% Materialfeuchte bei 1 kg nassem Holz = 500g Wasser.

Anwendungshinweise

Der Nass/Trocken LED-Indikator ist auf die entsprechneden Materialkennlinien programmiert, sodass die

LED‘s zusätzlich Auskunft geben, ob das Material als trocken, feucht oder nass einzustufen ist.

Die Werte im materialunabhängigen Index-Modus werden hingegen auf einer neutralen Skala ausgeben,

deren Wert mit zunehmender Feuchtigkeit steigt. Durch die DeÖnition der Endwerte für „trocken“ und

„nass“, ist der LED-Indikator speziell für den Index-Modus programmierbar. Der Differenzwert, zwischen

dem gesetzen Wert für „trocken“ und „nass“, wird auf die 12 LED‘s umgerechnet.

Durch gleichzeitges Gedrückhalten der beiden Pfeiltasten gelangen Sie in das Menü. Mit Drücken der Taste

„MODE“ kann nun der Wert für „trocken“ (Dry Limit) eingestellt werden. Durch erneutes Drücken der

Taste „MODE“ ist der Wert für „nass“ (Wet Limit) einzustellen. Halten Sie die Taste „MODE“ 2 Sekunden

gedrückt, um das Menü wieder zu verlassen.

Einstellung der Nass/Trocken-Schwellenwerte im Index-Modus

Die Messwertanzeige ist durch Drücken der

Pfeiltasten auf die Bargraphanzeige um-

schaltbar. Der Balken verändert sich von links

nach rechts mit zunehmender Feuchtigkeit.

Zusätzlich wird der Maximalwert ermittelt. Mit

den Pfeiltasten kann jederzeit wieder in die

Messwertanzeige umgeschaltet werden.

Der MAX-Wert ist der höchste Messwert

innerhalb einer Messung. Durch gleichzeitiges

Drücken der Pfeiltasten wird der MAX-

Wert wieder auf null gesetzt. Hierbei ist zu

beachten, das die Gummielektroden auf der

Rückseite, während des Tastendrucks, keinen

Kontakt zum Messgut oder den Händen

haben.

2 sec

–+–+

4. 5.2.

Bargrahpanzeige

MAX-Wert

MoistureMaster

Impedanz Messprinzip über integrierte Gummielektroden

6 Baumaterialkennlinien

56 Holzkennlinien

Zementestrich: 0%...4,5% / ± 0,5%

Anhydritestrich: 0%...3,1% / ± 0,5%

Gipsputz: 0%...9% / ± 0,5%

Gasbeton: 0%...48% / ± 1%

Beton: 0%...5% / ± 0,5%

Kalksandstein: 0%...10% / ± 0,5%

Holz: 0%...60% / ± 2% (6%...30%)

0…40 °C

-10 °C…60 °C

85%

1 x 6LR61 9V

14 Std. Dauermessung

nach 2min.

Messprinzip

Materialkennlinien

Messbereich / Genauigkeit

Zulässige Arbeitstemperatur

Zulässige Lagertemperatur

Zulässige max Rel. Luftfeuchte

Spannungsversorgung

Batterielebensdauer

Automatische Abschaltung

Technische Daten

Die Funktion und die Betriebssicherheit ist nur dann gewährleistet, wenn das Messgerät im Rahmen

der angebenen klimatischen Bedingungen betrieben wird und nur für die Zwecke eingesetzt wird,

für die es konstruiert wurde. Die Beurteilung der Messergebnisse und die daraus resultierenden

Maßnahmen liegen in der Verantwortung des Anwenders, je nach der jeweiligen Arbeitsaufgabe.

Dieses Feuchtigkeitsmessgerät ist ein empÖndliches Messgerät. Dadurch ist es möglich, dass

geringe Abweichungen in den Messergebnissen auftreten können, sobald das Gerät mit der Hand

berührt bzw. kein Kontakt mit dem Messgerät besteht. Als Basis der Kalibrierung des Messgerätes

liegt jedoch der Kontakt mit der Hand zu Grunde, weshalb empfohlen wird, das Gerät während der

Messung festzuhalten.

Technische Änderungen vorbehalten. 04.10

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und

Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

1 2

6LR61 9V

MoistureMaster

DRY WET

2 sec

MoistureMaster

DRY WET

2 sec

OFF

red

yellow

green

Wet/dry LED display

12-position LED: 0…4 LEDs green = dry

5…7 LEDs yellow = moist

8…12 LEDs red = wet

Maximum measured value

Measurement scale

Bar graph

Selected material group

Measured value as % of

relative material moisture

Selected material

Battery charge

ON/OFF

Switch between wood,

construction material and index

modes; conÖrm selection

Navigation buttons

Select language

Automatic switch-off after

2 minutes.

The integrated building materials characteristics correspond to the stated construction materials

without admixtures. Construction materials will vary from manufacturer to manufacturer, due to the

way in which they are produced. This is why, in the event of different product compositions or unfa-

miliar construction materials, a one-off comparative moisture measurement should be taken using

methods that can be calibrated (e.g. kiln-drying method). If different measured values occur, they

should either be viewed relatively or the index mode for moisture/drying behaviour should be used.

Function/application:

This material moisture measuring device operates on the impedance measuring principle. Moisture-de-

pendent permittivity of the material is measured between 2 conductive rubber contacts on the underside

of the device and this measured value is recalculated internally into % of material moisture based on the

material-dependent characteristic. The intended purpose of the device is the non-destructive assessment

of moisture content in wood, cement screed, anhydrite screed, aerated concrete, gypsum plaster, cement

and lime malm brick.

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“

completely. Follow the instructions they contain. Safely keep these documents for future reference.

MoistureMaster

2 sec

Material: Index

Index mode

Index mode is used to rapidly locate moisture

with comparative measurements, without a

direct output of material moisture in %. The

output value (0 through 1000) is an indexed

value that increases as material moisture be-

comes greater. Measurements made in index

mode are independent of material type and

particularly useful with materials for which no

characteristics are stored. When comparative

measurements reveal strongly deviating values,

the course of moisture in the material can be

localized quickly.

Material: Wood, construction

materials, index

The device features three modes for measuring

moisture, depending on the material in que-

stion. Press the “MODE” button to view the

available types of wood, kinds of construction

material and the index mode (which is inde-

pendent of the material type). Use the arrow

buttons to select the relevant material group

and conÖrm your selection by pressing the

“MODE” button.

Depending on your selection you will now be

presented with a variety of woods or construc-

tion materials, which can also be selected

using the arrow buttons and conÖrmed via the

“MODE” button. Complete lists of all these

materials can be found in the tables on the

next page.

Once the material has been selected, the cho-

sen mode will appear at the top of the display

and the corresponding material at the bottom.

The current measured value as a % of the

material moisture can be read from the centre

of the display.

Selecting the material

Hold the two arrow buttons down simultane-

ously to access the menu. Now you can use

the arrow buttons to set the required langu-

age; conÖrm your selection with “MODE”.

To exit the language menu, hold down the

“MODE” button for two seconds.

Menu language

The classification „dry“ means that materials in a heated room have reached a balanced moisture

level and are thus suitable for further processing.

Red = wetYellow = moistGreen = dry

Wet/dry LED indicator

In addition to numeric measurement display in % of relative material moisture, the LED display also provi-

des a material-dependent evaluation of moisture. The LED display bar becomes larger, from left to right,

with increasing moisture content. The 12-position LED display is subdivided into 4 green (dry), 3 yellow

(moist) and 5 red (wet) segments. Wet material causes an additional acoustic signal.

Afrormosia

Afzelia

Alaska cedar, yellow cedar

Ash

Aspen

Basralocus

Birch

Black alder

Black maple

Black walnut

Blue catalpa tree

Buckeye

Cedar

Cherry mahogany

Cherry, American

Cherry, European

Common beech

Dark-leaved willow

Douglas fir

Eastern white pine

Elm

Hemlock

Iroko

Khaya mahogany

Larch

Light red meranti

Limba

Longleaf pine

Mahogany

Merbau

Mesquite

Mutenye

Oak

Pecan

Pine

Plum wood

Red cedar

Red elm

Red maple

Red oak

Redwood

Robinia

Silver fir

Silvertop or black ash

Sitka spruce

Small-leaved lime

Spruce

Swiss pine

Sycamore

Teak

Walnut

White ash

White beech

White meranti

White oak

Yellow birch

Types of wood

Cement screed

Anhydrite screed

Plaster

Aerated concrete

Concrete

Lime malm brick

Types of construction material

Tables of materials

Table of contents

Languages:

Other LaserLiner Measuring Instrument manuals

LaserLiner

LaserLiner AirCheck Clima User manual

LaserLiner

LaserLiner MultiMeter-Compact User manual

LaserLiner

LaserLiner ZipLevel User manual

LaserLiner

LaserLiner MasterCross-Laser 2GP User manual

LaserLiner

LaserLiner DistanceMaster Home User manual

LaserLiner

LaserLiner PowerCross-Laser 5 Combi User manual

LaserLiner

LaserLiner EvolutionCross-Laser 8P PowerBright User manual

LaserLiner

LaserLiner ThermoMaster Plus User manual

LaserLiner

LaserLiner MultiFinder Plus User manual

LaserLiner

LaserLiner EasyCross-Laser Green User manual

LaserLiner

LaserLiner LaserRange-Master Gi5 User manual

LaserLiner

LaserLiner ThermoTester User manual

LaserLiner

LaserLiner MultiWet-Finder Plus User manual

LaserLiner

LaserLiner CombiRangeXtender 40 User manual

LaserLiner

LaserLiner VideoFlex HD User manual

LaserLiner

LaserLiner RollPilot Mini User manual

LaserLiner

LaserLiner SensoLite 110 User manual

LaserLiner

LaserLiner ACL 4C User manual

LaserLiner

LaserLiner MetricStar User manual

LaserLiner

LaserLiner LaserRange-Master T4 Pro User manual

LaserLiner

LaserLiner ActiveFinder One User manual

LaserLiner

LaserLiner MultiWet-Finder Plus User manual

LaserLiner

LaserLiner AutoCross-Laser ACL 3 P User manual

LaserLiner

LaserLiner PrecisionCross-Laser PCL 5P RXR User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
