Lesen Sie vollständig die Bedienungsanleitung und

das beiliegende Heft „Garantie- und Zusatzhinweise“.

Befolgen Sie die darin enthaltenen Anweisungen.

Diese Unterlagen gut aufbewahren.

Funktion/Verwendung

Öffnen Sie das Batteriefach auf

der Gehäuserückseite und setzen

Sie eine 9V Batterie ein. Dabei

auf korrekte Polarität achten.

Einsetzen der Batterie

Schalten Sie im

Metal-Scan- und Stud-

Scan-Modus immer

die Stromversorgung

aus, wenn Sie in der

Nähe von elektrischen

Leitungen arbeiten.

Maximalanzeige

LC-Display

Spannungswarnung

Ein/Aus

Messmoduswechsel (Mode)

Manuelle Kalibrierung (CAL)

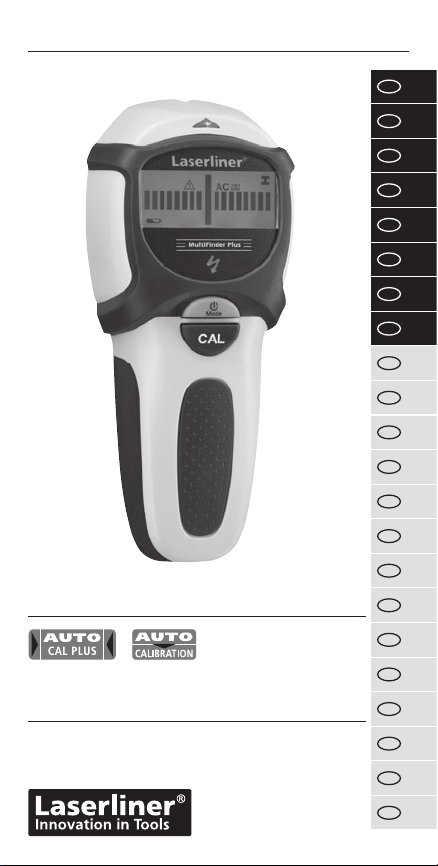

Mehrere integrierte Sensoren machen den MultiFinder Plus

von Laserliner zu einem leistungsfähigen Ortungsgerät für das

Auffinden von Metall, Erkennen von Wand- und Querbalken

im Trockenbau sowie das Lokalisieren von spannungsführen-

den Leitungen. Der MultiFinder Plus ist mit einem LC-Display

mit Bedienerführung ausgestattet. Damit können Sie das Gerät

einfach und sicher bedienen. Akustische und optische Signale

zum Finden von Gegenständen erleichtern die Bedienung und

gewährleisten eine hohe Funktionssicherheit.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 02 16.11.12 13:34

MultiFinder Plus

Inbetriebnahme

Metall, Leitung, Objekt

gefunden

Metall, Leitung, Objekt

ist in der Nähe

Symbole

Rot = Spannungswarnung

Kalibrierung

Auto-Calibration

Die automatische Kalibrierung erfolgt in der Metal- und

AC-Scan-Messung direkt nach dem Einschalten des

Gerätes sowie bei einem Messmoduswechsel. Während

der Kalibrierung erscheint im Display der Schriftzug „CAL“.

Dabei das Gerät nicht bewegen. Wenn „CAL OK“ im Display

erscheint, kann mit der Suche begonnen werden.

Auto-Cal Plus

Sobald ein Objekt gefunden wird, findet in der Metal-Scan-

Messung eine weitere automatische Kalibrierung statt. Dadurch

wird das Eingrenzen von Messobjekten und die Anpassung des

Gerätes auf verschiedenen Untergründen erleichtert.

Einschalten: Ein/Aus-Taste (4) kurz drücken.

Ausschalten: Ein/Aus-Taste (4) 4 Sekunden lang drücken.

AutoShutOff: Das Gerät schaltet sich ca. 2 Minuten nach der

letzten Messung automatisch aus.

METAL- und AC-SCAN-Modus

Grün = Metall bzw.

spannungsführende Leitung

ist in der Nähe

Rot = Metall bzw.

spannungsführende Leitung

gefunden

Stud-Scan-Modus

Rot: Objekt ist in der Nähe

Grün: Objekt gefunden

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 03 16.11.12 13:35

6Metal-Scan-Messung

5Messmodus wählen

Das Gerät erkennt verdeckt liegendes Metall in allen nicht

metallischen Materialien wie z. B. Stein, Beton, Estrich, Holz,

Gipsfaserplatten, Gasbeton, keramischen und mineralischen

Baustoffen.

– Wählen Sie METAL-SCAN (Taste 4).

– Sobald CAL auf CAL OK wechselt, können

Sie das Gerät bewegen.

– MOVE: Bewegen Sie das Gerät langsam

über die Oberfläche.

Modus-Taste (4) kurz drücken.

METAL-SCAN: (Auffinden von Metall in allen

nicht metallischen Materialien)

AC-SCAN: (Lokalisieren von spannungsführen-

den Leitungen direkt unter nicht metallischen

Verschalungen)

STUD-SCAN: (Erkennen von Wand- und

Querbalken aus Holz und Metall im Trockenbau

unter nicht metallischen Verschalungen)

Das Gerät und die Wand müssen bei der Kalibrierung

im Stud-Scan-Modus sowie während der gesamten

Messungen in Kontakt bleiben. Ebenso sollte die Hand

am Gerät bleiben.

Manuelle Kalibrierung

Durch Drücken der CAL-Taste (5) wird das Gerät

manuell kalibriert. Auf diese Weise können

Messungen erneut begonnen bzw. Messobjekte

noch genauer eingegrenzt werden.

Die maximale Geräteempfindlichkeit wird erreicht,

wenn das Gerät bei der Kalibrierung in die Luft

gehalten wird. Dies kann bei METAL- und

AC-SCAN-Messungen stellenweise sinnvoll sein.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 04 16.11.12 13:35

MultiFinder Plus

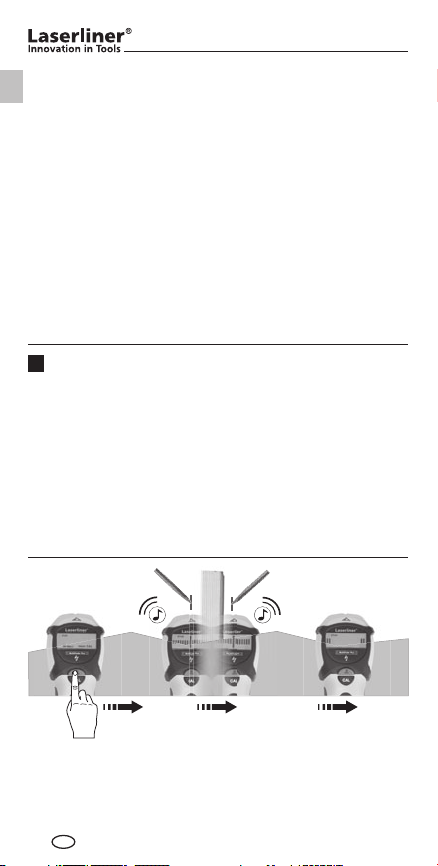

Eingrenzung des

Messobjektes durch

mehrmaliges Überfahren

Manuelle

Kalibrierung

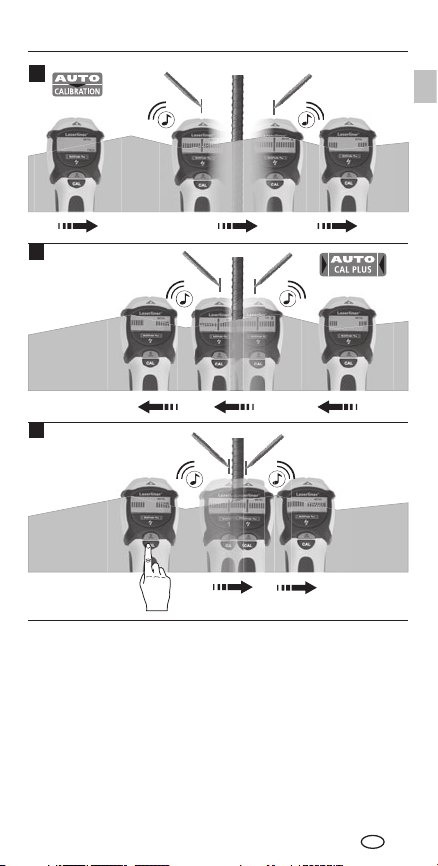

Tipp 1: Zwischen beiden Markierungen ist die Mitte des

Metallobjektes. Durch die hohe Messempfindlichkeit erschei-

nen dicke Metallobjekte breiter als in Wirklichkeit. Daher das

Gerät erneut über das gefundene Messobjekt bewegen, siehe

Grafik B. Das Gerät kalibriert sich hierbei automatisch. Die

manuelle Kalibrierung sollte in der Nähe der zuletzt gefunde-

nen Stelle erfolgen, siehe Grafik C. Diese Vorgehensweisen bei

Bedarf wiederholen.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 05 16.11.12 13:35

7Stud-Scan-Messung

Erkennen von Wand- und Querbalken aus Holz und Metall

im Trockenbau z. B. unter Gipsfaserplatten, Holzpaneelen oder

anderen nicht metallischen Verschalungen.

– Wählen Sie STUD-SCAN (Taste 4).

– Folgen Sie nun den Hinweisen auf dem LC-Display.

– ON WALL: Gerät auf die Wand setzen.

– PRESS CAL: Kalibrierungstaste (5) drücken und warten

bis die Kalibrierung abgeschlossen ist: CAL OK.

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

Manuelle

Kalibrierung

Tipp 2: Wichtig ist die Ausgangsposition: Setzen Sie das Gerät

an einer Stelle auf, hinter der sich kein Metall befindet. Andern-

falls wird ein Fehler angezeigt (ERROR). Fehlerbehebung: Das

Gerät ein paar Zentimeter von der aktuellen Stelle weg bewe-

gen und die Messung erneut beginnen.

Tipp 3: Bei anspruchsvollen Anwendungen, z. B. bei

Rippenstahl, tasten Sie die Fläche sowohl horizontal als auch

vertikal ab.

Tipp 4: Des Weiteren können flexible Boden- und Wand-

heizungsrohre, die eine Metallfolie enthalten und sich nahe

der Oberfläche befinden, unter Umständen erkannt werden.

Testen Sie diese Funktion an Stellen, wo Sie den Verlauf eines

Rohres kennen.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt

wird.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 06 16.11.12 13:35

MultiFinder Plus

Besonderheiten bei verschiedenen Materialien

Es können durch folgende Materialien evtl. keine Holzbalken

entdeckt werden:

– Bodenfliesen aus Keramik

– Teppichböden mit gepolsterter Rückseite

– Tapeten mit Metallfasern oder Metallfolie

– Frisch gestrichene, feuchte Wände. Diese müssen

mindestens eine Woche lang trocknen.

– Verwenden Sie in Problemfällen Metal-Scan, um Nägel oder

Schrauben in Trockenmauern zu lokalisieren, die bei einem

Balken in senkrechter Reihe angeordnet sind.

Falls sich elektrische Leitungen, Metall- oder Kunst-

stoffrohre in der Nähe einer Gipsfaserplatte befinden

oder diese berühren, werden diese vom MultiFinder Plus

unter Umständen als Balken erkannt.

Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.

Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das

Gerät an eine Stelle auf, hinter der sich kein Balken befindet.

Andernfalls wird ein Fehler angezeigt (ERROR). Fehlerbe-

hebung: Das Gerät ein paar Zentimeter von der aktuellen Stelle

weg bewegen und die Messung erneut beginnen.

Tipp 3: Halten Sie zur Vermeidung von Störungen während

des Abtastvorgangs Ihre freie Hand oder sonstige Objekte

mindestens 15 cm vom MultiFinder Plus entfernt.

Tipp 4: Der MultiFinder Plus findet nur die äußere Kante von

Doppelbalken, die evtl. um Türen, Fenster und Ecken ange-

bracht sind.

Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken

gestoßen sind. Überprüfen Sie dazu, ob andere Balken auf

beiden Seiten in gleichmäßigen Abständen vorhanden sind,

in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an

mehreren Stellen direkt über und unter der ersten gefundenen

Stelle, ob es sich um einen Balken handelt.

Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutz-

karton abgedeckt werden.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt

wird.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 07 16.11.12 13:35

Manuelle

Kalibrierung

Eingrenzung des

Messobjektes durch

mehrmaliges Überfahren

Manuelle

Kalibrierung

Lokalisieren von spannungsführenden Leitungen direkt unter

Putz bzw. Holzpaneelen und anderen nicht metallischen

Verschalungen. Spannungsführende Leitungen werden in

Trockenbauwänden mit Metallständerwerk nicht erkannt.

– Wählen Sie AC-Scan (Taste 4).

– Sobald CAL auf CAL OK wechselt, können Sie das Gerät

bewegen.

– MOVE: Bewegen Sie das Gerät langsam über die Oberfläche.

AC-SCAN-Messung

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 08 16.11.12 13:35

MultiFinder Plus

Das Gerät verfügt über eine Hintergrundbeleuchtung.

Backlight

Permanente Spannungswarnung in nicht abgeschirmten

Leitungen sobald ein elektrisches Feld erkannt wird.

Leitungen, die tiefer als 40 mm verlegt sind, werden

unter Umständen nicht entdeckt.

Schalten Sie immer die Stromversorgung aus, wenn

Sie in der Nähe von spannungsführenden Leitungen

arbeiten.

STUD-SCAN / METAL-SCAN Spannungswarnung

Tipp 1: Die manuelle Kalibrierung sollte in der Nähe der

zuletzt gefundenen Stelle erfolgen, siehe Grafik B/C. Diese

Vorgehensweisen bei Bedarf wiederholen.

Tipp 2: Aufgrund von statischer Ladung können unter Um-

ständen seitlich von der tatsächlichen Leitungsposition elek-

trische Felder entdeckt werden. Leiten Sie diese Ladung ab,

indem Sie Ihre freie Hand auf die Wand legen.

Tipp 3: Langsam arbeiten, da Reibung störende Ladung

erzeugen kann.

Tipp 4: Wenn Sie vermuten, dass Leitungen vorhanden sind,

jedoch keine gefunden werden, sind diese möglicherweise in

Kabelkanälen abgeschirmt. Verwenden Sie Metal-Scan, um

Kabelkanäle aus Metall zu lokalisieren.

Tipp 5: Metall in Wänden (z. B. Metallständerwerk) übertragen

elektrische Felder und erzeugen somit Störeinflüsse. In diesem

Fall wechseln Sie zu Metal-Scan, um die Leitung zu finden.

Tipp 6: Wichtig ist die Ausgangsposition: Damit die maxi-

male Empfindlichkeit erzielt werden kann, beginnen Sie den

Vorgang, indem Sie das Gerät nicht in der Nähe von strom-

führenden Leitungen positionieren.

Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden,

kann es vorkommen, dass kein voller Ausschlag angezeigt

wird.

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 09 16.11.12 13:36

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen

für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss

nach der europäischen Richtlinie für Elektro-

und Elektronik-Altgeräte getrennt gesammelt

und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Technische Daten

Messbereich AC 110 - 230V, 50 - 60 Hz

Arbeitstemperatur 0°C ... 40°C (32°F ... 104°F)

Lagertemperatur -20°C ... 70°C (-4°F ... 158°F)

Stromversorgung 1 x 9V Alkalizelle (Typ 6LR 61)

Abmessung (B x H x T) 80 mm x 186 mm x 40 mm

Gewicht (inkl. Batterie) 230 g

Messtiefe

Balkenortung Holz / Metall

(STUD-SCAN) bis 4 cm Tiefe

Gezielte Metallortung

Ferro-Scan / Non-Ferro-

Scan (METAL-SCAN)

bis 10 cm / bis 5 cm Tiefe

Gezielte Ortung von Strom-

leitungen – spannungsfüh-

rend (AC-SCAN)

bis 4 cm Tiefe

Ortung von Stromleitungen

– nicht spannungsführend bis 4 cm Tiefe

Technische Änderungen vorbehalten. 11.2012

1_Manual_MultiFinder-Plus_Rev1112_DE-PL.indd 10 16.11.12 13:36

Table of contents

Languages:

Other LaserLiner Measuring Instrument manuals

LaserLiner

LaserLiner MultiTest-Master User manual

LaserLiner

LaserLiner Quadrum OneTouch User manual

LaserLiner

LaserLiner 4K5 RA 800 User manual

LaserLiner

LaserLiner DampMaster Compact Plus User manual

LaserLiner

LaserLiner SuperPlane-Laser 3D Pro User manual

LaserLiner

LaserLiner MultiMeter XP User manual

LaserLiner

LaserLiner ClimaData Box User manual

LaserLiner

LaserLiner LiveCheck User manual

LaserLiner

LaserLiner ThermoTester User manual

LaserLiner

LaserLiner NovaMaster 800 User manual

LaserLiner

LaserLiner SmartVision-Laser User manual

LaserLiner

LaserLiner MetalliFinder Pro User manual

LaserLiner

LaserLiner CompactPalm-Laser PowerBright Plus User manual

LaserLiner

LaserLiner ClimaHome-Check Plus User manual

LaserLiner

LaserLiner CondenseSpot Pro User manual

LaserLiner

LaserLiner AutoCross-Laser ACL 3 P User manual

LaserLiner

LaserLiner CableTracer Pro User manual

LaserLiner

LaserLiner HandyLaser User manual

LaserLiner

LaserLiner DistanceMaster Vision User manual

LaserLiner

LaserLiner ZipLevel Plus 30 User manual

LaserLiner

LaserLiner DampFinder User manual

LaserLiner

LaserLiner ArcoMaster 40 User manual

LaserLiner

LaserLiner Quadrum OneTouch User manual

LaserLiner

LaserLiner VideoScope XL User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
