Wohler SM 500 User manual

Bedienungsanleitung

Kondensatabscheidemodul Wöhler SM 500

Operating manual

Wöhler SM 500 – condensate trap module

Istruzioni d‘uso

Filtro a graniglia per Wöhler SM 500

Best.-Nr. 23528 – 2018-10-23

Inhalt

1Allgemeines...........................................3

1.1 Informationen zur Bedienungsanleitung........ 3

1.2 Bestimmungsgemäße Verwendung .............. 3

1.3 Herstelleranschrift ......................................... 3

2Einbau des

Kondensatabscheidemoduls ...............4

3Austausch der Kieselgel Perlen ..........5

4Garantie und Service............................6

4.1 Garantie ........................................................ 6

4.2 Service .......................................................... 6

5Verbrauchsmaterial ..............................6

Allgemeines

1 Allgemeines

1.1 Informationen zur Be-

dienungsanleitung

Diese Bedienungsanleitung ermöglicht Ihnen den

sicheren Einbau und die Nutzung des Kondensa-

tabscheidemoduls Wöhler SM 500 . Bewahren Sie

diese Bedienungsanleitung dauerhaft auf.

Das Wöhler Kondensatabscheidemodul Wöhler

SM 500 darf grundsätzlich nur von fachkundigem

Personal eingebaut und für den bestimmungsge-

mäßen Gebrauch eingesetzt werden.

Für Schäden, die aufgrund der Nichtbeachtung

dieser Bedienungsanleitung entstehen, überneh-

men wir keine Haftung.

1.2 Bestimmungsgemäße

Verwendung

Das Kondensatabscheidemodul Wöhler SM 500

darf ausschließlich in das Wöhler SM 500 Staub-

messgerät eingebaut werden.

Es ist mit dem Kieselgel in Perlform, Artikel 9522

zu befüllen.

1.3 Herstelleranschrift

Wöhler Technik GmbH

Wöhler-Platz 1

33181 Bad Wünnenberg

Tel.: +49 2953 73-100

Fax: +49 2953 73-96100

E-Mail: info@woehler.de

Einbau des Kondensatabscheidemoduls

2 Einbau des Kondensatabscheidemoduls

•Montieren Sie das Kondensatabscheidemodul

wie folgt zwischen Gasweg und O2Sensor.

Abb. 1: Position für Kondensatabschei-

demodul

mit Schlitz für Steckplatine und

Gewinde für Schlitzschrauben.

WARNUNG!

Schalten Sie das Wöhler SM 500 vor dem Einbau

des Kondensatabscheidemoduls aus!

•

Lösen Sie mit einem Schlitzschraubenzieher

die beiden Metallstifte der Sensoren.

•

Ziehen Sie das CO-Modul und das O2-Modul

ab.

•

Setzen das Kondensatabscheidemodul auf

den Gasweg, indem Sie die Steckplatine in

den entsprechenden Schlitz stecken.

Abb. 2: Kondensatabscheidemodul auf

Gasweg montiert

•Verschrauben Sie das Kondensatabscheide-

modul handfest.

HINWEIS!

Damit das Modul gerade aufliegt, schrauben Sie

beide Schrauben erst an und ziehen Sie sie dann

fest.

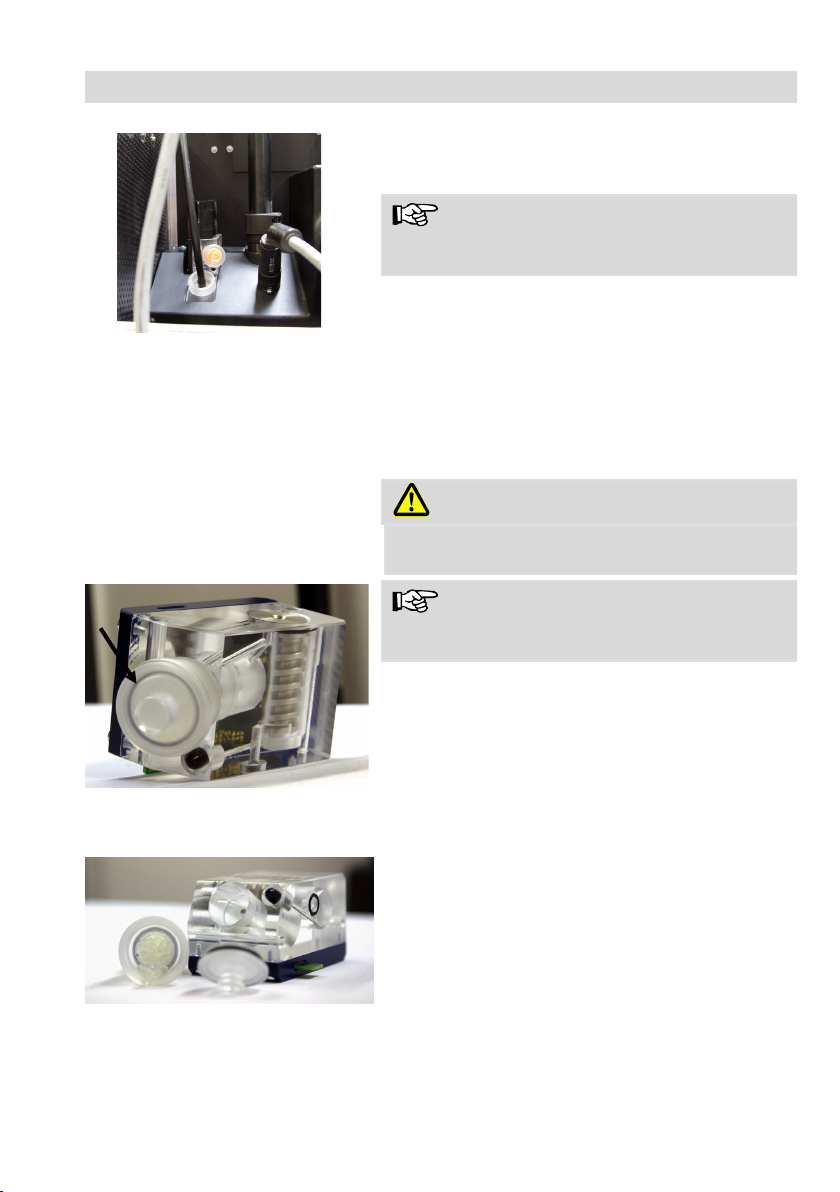

Austausch der Kieselgel Perlen

Abb.

Kondensatabeidemodul zwischen

Gasweg und O2Sensor montiert

•Montieren Sie die beiden Sensormodule wie

gewohnt über dem Kondensatabscheidemo-

dul.

HINWEIS!

Das obere Modul ist das CO-Modul, das

untere ist

das O2-Modul.

3 Austausch der Kieselgel Perlen

WARNUNG!

Kieselgel nach Augenkontakt mit reichlich Wasser

ausspülen.

Abb. 4: Kondensatabscheidemodul mit

Kieselgel-Perlenbehälter

HINWEIS!

Das orangefarbene Kieselgel verliert die Farbe,

wenn es Feuchtigkeit aufgenommen hat.

•

Es wird empfohlen, nach jeder Messung die

Kieselgel-Perlen im Kondensatabscheidemo-

dul zu tauschen. Gehen Sie dazu vor wie folgt:

•

Ziehen Sie den Kieselgel-Perlenbehälter aus

dem Modul. (Das Modul kann dabei selbstver-

ständlich im Messgerät verbleiben. Es wurde

für die nebenstehenden Abbildungen nur zur

besseren Verdeutlichung entnommen.)

Abb. 5: Perlenbehälter geöffnet

•Ziehen Sie den Deckel ab.

•

Schütten Sie die Kieselgel-Perlen in eine Plas-

tiktüte und entsorgen Sie sie nach den örtli-

chen kommunalen Richtlinien.

•

Befüllen Sie den Perlenbehälter mit neuen

Kieselgel-Perlen.

•

Schließen Sie den Deckel und setzen Sie den

Kieselgel-Perlenbehälter wieder in das Kon-

densatabscheidemodul ein.

Garantie und Service

4 Garantie und Service

4.1 Garantie

Jedes Kondensatabscheidemodul Wöhler SM 500

wird im Werk in allen Funktionen geprüft und ver-

lässt unser Werk erst nach einer ausführlichen

Qualitätskontrolle.

Bei sachgemäßem Gebrauch beträgt die Garan-

tiezeit auf das 12 Monate ab Verkaufsdatum.

Diese Garantie umfasst nicht das Kieselgel in

Perlform, da es sich um ein Verbrauchsmaterial

handelt.

IDiese Garantie erlischt, wenn Reparaturen und

Abänderungen von dritter, nicht autorisierter Stelle

an dem Gerät vorgenommen wurden.

4.2 Service

Der SERVICE wird bei uns sehr groß geschrie-

ben. Deshalb sind wir auch selbstverständlich

nach der Garantiezeit für Sie da.

•

Sie schicken Ihr Gerät zu uns, wir reparieren

es innerhalb weniger Tage und schicken es

Ihnen mit unserem Paketdienst.

•

Sofortige Hilfe erhalten Sie durch unsere

Techniker am Telefon.

5 Verbrauchsmaterial

Nachfüllpackung Kieselgel-Perlform

Best.-Nr. 9522

Contents

1General Information ............................. 8

1.1 Operation Manual Information ...................... 8

1.2 Proper Use..................................................... 8

1.3 Manufacturer.................................................. 8

2Installing the condensate trap module

3Replacing silica gel beads.................10

4Warranty and Service.........................11

4.1 Warranty ...................................................... 11

4.2 Service......................................................... 11

5Consumables ......................................11

General Information

1 General Information

1.1 Operation Manual

Information

This operation manual allows you to safety work

with the Wöhler SM 500 condensate trap module.

Please keep this manual for your information.

The Wöhler SM 500 condensate trap module

should be used by trained professionals for its

intended use only.

Liability is void for any damages caused by not

following this manual.

1.2 Proper Use

The Wöhler SM 500 condensate trap module is

designed solely to be installed in the Wöhler SM

500 Suspended Particulate Analyzer.

It must be filled with the silica gel beads, article

9522.

1.3 Manufacturer

Wöhler Technik GmbH

Wöhler-Platz 1

33181 Bad Wünnenberg

Tel.: +49 2953 73-100

Fax: +49 2953 73-96100

E-Mail: info@woehler.com

Installing the condensate trap module

2 Installing the condensate trap module

•Install the condensate trap module as follows

between the gas path and O2sensor.

Fig. 1: Position for condensate trap mod-

ule with slot for plug-in PCB and thread

for slotted screws.

WARNING!

Switch off the Wöhler SM 500 before installing the

condensate trap module!

•

Using a flat-bladed screwdriver undo both

metal pins securing the sensors.

•

Remove the CO module and O2module.

•

Install the condensate trap module on the gas

path by inserting the plug-in PCB into the cor-

responding slot.

Fig. 2:

Condensate trap module installed

on gas path

•Tighten the condensate trap module finger-

tight.

NOTE!

To ensure the module is properly seated, tighten

both screws slightly before ti

Replacing silica gel beads

Fig. 3: Condensate trap module

installed between gas path and

O2sensor

•Mount both sensor modules on top of the

condensate trap module in the usual manner.

NOTE!

The top module is the CO module; the lower mod-

ule is the O2module.

3 Replacing silica gel beads

WARNING!

In the event silica gel makes contact with your

eyes, flush eyes with copious amounts of water.

Fig. 4: Condensate trap module and

container for silica gel beads

NOTE!

The orange color of the silica gel fades when it

absorbs moisture.

•

We recommend you replace the silica gel

beads in the condensate trap module following

each measurement. To do so proceed as

follows:

•

Pull container with the silica gel beads out of

the module. It is of course possible to leave

the module in the analyzer. It was removed for

the images opposite for better understanding.

Fig. 5: Container for beads opened

•Pull off the lid.

•

Pour the silica gel beads into a plastic bag;

dispose of them in accordance with local au-

thority guidelines.

•

Fill the container with new silica gel beads.

•

Close the lid and replace the container con-

taining the silica gel beads back into the con-

densate trap module.
