Wohler VE User manual

Bedienungsanleitung

HD-Video-Endoskop-Sonde, 180° schwenkbar

Operating manual

HD-Video Endoscope probe, 180° panable

Mode d'emploi

Sonde vidéo endoscopique HD, pivotante à 180°

Istruzioni per l'uso

Sonda del video endoscopio HD orientabile di 180°

Gebruiksaanwijzing

HD-video-endoscoopsonde 180° draaibaar

Best.-Nr. 25148– 2024-02-26

Wöhler VE

Deutsch

1 Allgemeines

1.1 Bestimmungsgemäße

Verwendung

Die HD-Video-Endoskop-Sonde 180° schwenkbar

kann nur in Verbindung mit den Endoskopen

Wöhler VE 220, VE 320 oder VE 400 genutzt

werden.

1.2 Anschrift

Wöhler Technik GmbH

Wöhler-Platz 1, 33181 Bad Wünnenberg

Tel.: +49 2953 73-100

E-Mail: info@woehler.de

2 Wichtige Hinweise

Warnung!

Nutzen Sie Sonde und Endoskop nicht in explosionsgefährdeter Umgebung.

ACHTUNG!

Schließen Sie die Sonde möglichst immer über das Verbindungskabel 1,5 m an das

Endoskop. Dieses ist im Lieferumfang des Endoskops enthalten. Andernfalls kann die

Anschlussbuchse der Sonde aufgrund der mechanischen Belastung beschädigt wer-

den.

ACHTUNG!

Die Sonde darf nur an die Endoskope Wöhler VE 220, 320, und 500 angeschlossen

werden.

ACHTUNG!

Achten Sie darauf, das Sondenkabel niemals zu verdrehen oder zu knicken.

ACHTUNG!

Der Drehknopf auf dem Sondengriff darf niemals weiter als eine Vierteldrehung in jede

Richtung gedreht werden.

Achten Sie darauf, das Sondenkabel niemals zu verdrehen oder zu knicken.

Deutsch

ACHTUNG!

Stellen Sie die Sondenspitze aufrecht, bevor Sie die Sonde aus der Inspektionsöffnung

herausziehen. Das Wöhler-Logo auf dem Drehknopf steht dann genau parallel zum

Sondengriff.

ACHTUNG!

Trocknen Sie die Sonde nach dem Kontakt mit Flüssigkeit und achten Sie insbesondere

auf eine trockene Lagerung.

3 Technische Daten

Beschreibung

Angabe

Sondendurchmesser

6,2 mm

Sondenlänge

150 cm

Brennweite

20 – 100 mm

Sichtfeld (FoV)

100°

Dichtheitsklasse

IP 67

(zeitweises Untertauchen bis max. 30 Min.)

Beleuchtung

6 LEDs

Deutsch

4 Aufbau

Sondenspitze mit 6 LEDs

Sondenkabel

Anschluss zum Endoskop

Drehknopf

Schwenkbereich

Sondengriff

Deutsch

5 Anschluss an das

Endoskop

HINWEIS!

Montieren Sie die Kamerasonde vor dem Ein-

schalten des Wöhler VE. Wurde die Sonde bei

eingeschaltetem Gerät montiert, ist das Wöhler

VE anschließend neu einzuschalten.

•

Um die Sonde auf den Monitor oder auf das

Verbindungskabel zu montieren, stecken Sie

sie so auf den Anschluss, dass die Kerbe an

der Buchse genau über dem roten Punkt des

Anschlusses liegt.

•

Verschrauben Sie anschließend die Über-

wurfmutter handfest.

ACHTUNG!

Schließen Sie die Sonde möglichst immer über

das Verbindungskabel 1,5 m an das Endoskop.

Dieses ist im Lieferumfang des Endoskops enthal-

ten. Andernfalls kann die Anschlussbuchse der

Sonde aufgrund der mechanischen Belastung be-

schädigt werden.

6 Bedienung

•Schalten Sie das Wöhler VE ein und bedienen

Sie es wie in der Bedienungsanleitung Wöhler

VE beschrieben.

•

Um die Sondenspitze um 180° nach links oder

rechts zu schwenken, drehen Sie den Dreh-

knopf nach links oder rechts.

Die Sondenspitze ist 0° geradeaus gerichtet, wenn

das Wöhler

-Logo auf dem Drehknopf parallel zum

Handgriff verläuft.

ACHTUNG!

Der Drehknopf darf keinesfalls weiter als eine

Viertel-Umdrehung in jede Richtung gedreht wer-

den.

English

1 General

1.1 Intended Use

The HD video endoscope probe 180°panable can

only be used together with the endoscopes Wöh-

ler VE 220, VE 320 or VE 400.

1.2 Adress

Wöhler Technik GmbH

Wöhler-Platz 1

33181 Bad Wünnenberg

Tel.: +49 2953 73-100

E-Mail: info@woehler.de

2 Important Notes

Warning!

Do not use the probe and endoscope in an explosive environment.

ATTENTION!

The probe may only be connected to the Wöhler VE 220, 320, 400 and 500 endo-

scopes.

ACHTUNG!

Always connect the probe to the endoscope using the 1.5 m connection cable. This is

included in the scope of delivery of the endoscope. Otherwise the connection socket of

the probe may be damaged due to the mechanical load..

ATTENTION!

Make sure never to twist or kink the probe cable.

ATTENTION!

Never turn the rotary knob on the probe handle more than a quarter turn in any direc-

tion.

ATTENTION!

Stand the probe tip upright before pulling the probe out of the inspection port. The Wöh-

ler logo on the rotary knob is then exactly parallel to the probe handle.

English

ATTENTION!

Dry the probe after contact with liquid and make sure that it is stored in a dry place.

3 Technical Data

Description

Details

Probe diameter

6,2 mm

Probe length

150 cm

Focal Distance

20 – 100 mm

Field of view (FoV)

100°

IP class

IP 67 (Temporary immersion up to a maxi-

mum of 30 minutes)

Lightning Source

6 LEDs

English

4 Design

Prope tip with 6 LEDs

Probe cable

Connection to the endoscope

Rotary knob

Probe handle

English

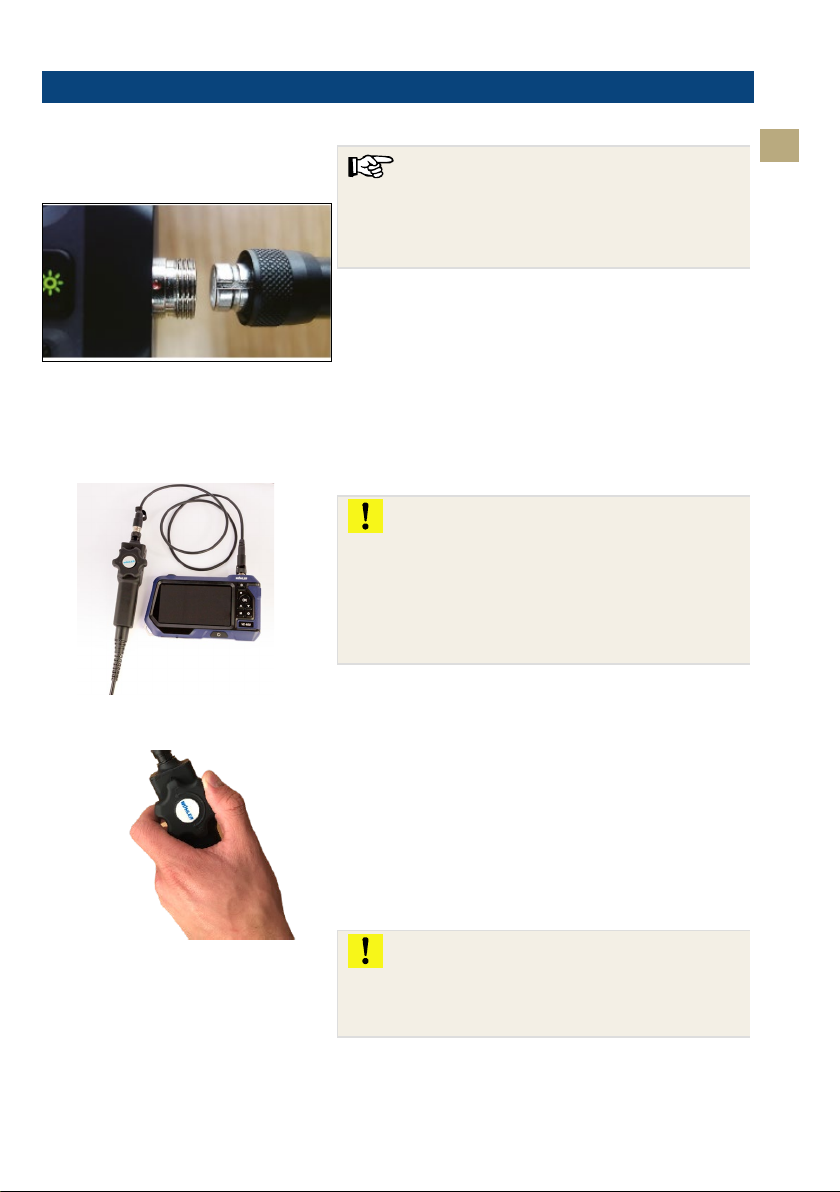

5 Connecting the

probe

NOTE!

Connect the camera probe before switching on

the Wöhler VE. If you connect the probe when the

device is switched on, you will need to restart the

Wöhler VE.

•

To connect the probe to the monitor, insert the

probe into the female connector ensuring the

notch on the male connector is precisely

aligned with the red dot on the female con-

nector.

•

Then tighten the gland nut finger-tight.

ACHTUNG!

lways connect the probe to the endoscope using

the 1.5 m connection cable. This is included in the

scope of delivery of the endoscope. Otherw

ise the

connection socket of the probe may be damaged

due to the mechanical load.

6 Operation

•Switch on the Wöhler VE and operate it as

described in the Wöhler VE operating instruc-

tions.

•

To swivel the probe tip 180° to the left or right,

turn the rotary knob to the left or right.

The probe tip is 0° straight ahead when the Wöh-

ler logo on the rotary knob is parallel to the han-

dle.

ACHTUNG!

Never

should the rotary knob be turned more than

a quarter turn in any direction.

Français

1 Généralités

1.1 Utilisation Conforme

La sonde vidéo endoscopique HD pivotante à

180° ne peut être utilisée qu'en combinaison avec

les endoscopes Wöhler VE 220, VE 320 ou VE

400.

1.2 Adresse

Wöhler Technik GmbH

Wöhler-Platz 1

33181 Bad Wünnenberg

Tel.: +49 2953 73-100

E-Mail: info@woehler.de

2 Remarques importantes

Avertissement !

N'utilisez pas la sonde et l'endoscope dans un environnement présentant un risque

d'explosion.

ATTENTION !

La sonde ne doit être raccordée qu'aux endoscopes Wöhler VE 220, 320, 400 et 500.

ATTENTION !

Raccordez toujours la sonde à l'endoscope à l'aide du câble de connexion de 1,5

mètre. Celui-ci est fourni avec l'endoscope. Dans le cas contraire, la prise de raccor-

dement de la sonde peut être endommagée en raison de la charge mécanique.

ATTENTION !

Veillez à ne jamais tordre ou plier le câble de la sonde..

ATTENTION !

Le bouton rotatif sur la poignée de la sonde ne doit jamais être tourné de plus d'un

quart de tour dans chaque direction..

ATTENTION !

Redressez la pointe de la sonde avant de la retirer de l'ouverture d'inspection. Le logo

Wöhler sur le bouton rotatif est alors parfaitement parallèle à la poignée de la sonde..
