Sierra Wireless Compass series User manual

Compass™Series USB Modem

www.sierrawireless.com

Quick Start Guide

Schnellstart-Handbuch

Guide de démarrage rapide

Guida rapida

Guía de inicio rápido

Pierwsze kroki

Stručná příručka

クイックスタートガイド

Caution:

The Compass USB modem must be 1.0 cm (~ 0.4 inches) or more from the

user and bystanders during operation to satisfy FCC (regulatory) RF exposure

requirements.

It is approved for use with normal-size notebook computers only (typically with 12

inches or larger display screens). For notebook computers with a display screen

smaller than 12 inches or if the orientation of the USB slot does not allow for at

least 1.0 cm between the modem and the user or bystanders, use the provided

extension cable and clip to ensure a safe distance between the modem antenna

and users or bystanders.

To meet FCC requirements, use only the supplied USB extension cable and laptop

clip; other cables and laptop clips should not be used.

For more information, refer to the Compass Series HSPA USB Modem

Installation Guide.

Contents

English ............................................................................

Deutsch ...........................................................................

Français ..........................................................................

Italiano .............................................................................

Español ...........................................................................

Português ........................................................................

Polski ...............................................................................

Česky ..............................................................................

日本語 .............................................................................

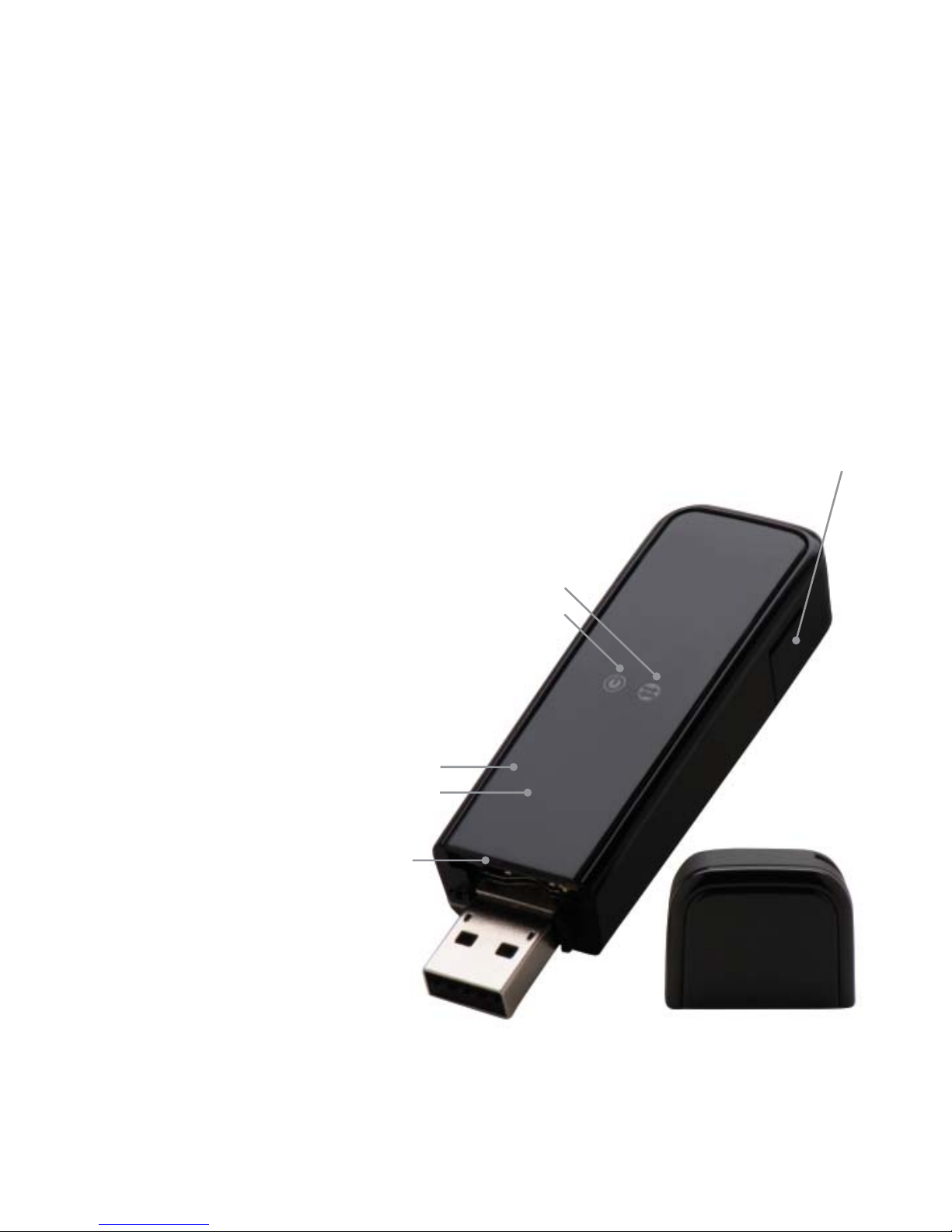

External antenna connector

microSD™slot

USB connector

Cap

LEDs

Data

Power

USIM card slot

Welcome to the Compass USB modem

Your package contains:

Compass USB modem with TRU-Install• ™

This Quick Start Guide•

USB extension cable•

Laptop clip•

Lanyard•

Depending on your carrier, your package may also contain

these optional accessories:

Carrying pouch•

You can use your Compass USB modem

with any of these operating systems:

Windows• ®Vista®

Windows Vista 64•

Windows XP•

Windows XP x64•

Windows 2000•

Mac OS• ®X 10.4.11 or later

Mac OS®X

Insert the Compass USB modem into the USB slot.

After you insert the modem, the TRU-Install

folder appears. Launch the Installer package

and follow the on-screen instructions to

install the software.

The Compass USB modem is ready to use.

This modem is TRU-Install enabled and does not require a CD for installation.

Remove the cap from the end of the modem and insert the SIM

card into the top slot, as shown in the illustration. Push the SIM

card in slightly beyond the edge of the plastic housing − until it

clicks into place. To remove it, push it in and then release it.

SIM

Compass USB modem

Click Connect. If you are prompted to conﬁgure a proﬁle,

click Yes. The Connections window opens to the Proﬁles

pane. From the list of default proﬁles, select your service

provider. If your service provider is not on the list, contact

them.

Click OK. The Compass USB modem is ready to use.

To access the Help system in 3G Watcher, select

Help > Help topics.

Windows OS

Install your Compass USB modem

English

Attach the lanyard

To keep everything together, it’s a good idea to thread the lanyard through the cap and the modem, as shown in

the illustrations.

1 2

3 4

USB-Stecker

microSD™Einbauschlitz

SIM-Karte Einbauschlitz

Kappe

Externer Antennenanschluss

LEDs

Daten

Stromversorgung

Sie können Ihr Compass USB-Modem mit einem

der folgenden Betriebssysteme verwenden:

Windows• ®Vista®

Windows Vista 64•

Windows XP•

Windows XP x64•

Windows 2000•

Mac OS• ®X 10.4.11 oder höher

Ihr Paket enthält:

Compass USB-Modem mit TRU-Install• ™

Dieses Schnellstart-Handbuch•

USB-Verlängerungskabel•

Laptop-Clip•

Umhängeband•

In Abhängigkeit Ihres Betreibers kann Ihr

Paket auch das folgende Zubehör enthalten:

Tragetasche•

Wilkommen zum Compass USB-Modem

Deutsch

Stecken Sie das Compass USB-Modem in den USB-Steckplatz ein.

Nachdem Sie das Modem angeschlossen

haben, wird der TRU-Install-Ordner

angezeigt. Starten Sie das Installationspaket

und befolgen Sie die Bildschirmanweisungen

für die Installation der Software.

Das Compass USB-Modem kann nun

verwendet werden.

Dieses Modem ist TRU-Install-fähig und benötigt für die Installation keine CD.

Entfernen Sie die Kappe vom Ende des Modems und setzen

Sie die SIM-Karte, wie in der Abbildung zu sehen, in den

obersten Steckplatz ein. Schieben Sie die SIM-Karte knapp

unter den Rand des Plastikgehäuses, bis sie mit einem Klick

einrastet. Zum Entfernen der Karte drücken Sie die Karte

hinein und lösen Sie sie.

Compass USB-Modem

Klicken Sie auf Verbinden. Wenn Sie dazu aufgefordert

werden, ein Proﬁl zu konﬁgurieren, klicken Sie auf Ja.

Das Fenster Verbindungen wird auf der Registerkarte Proﬁle

geöffnet. Wählen Sie in der Liste der Standardproﬁle Ihren

Dienstanbieter aus. Wenn Ihr Dienstanbieter nicht in der Liste

angezeigt wird, müssen Sie mit ihm Kontakt aufnehmen.

Klicken Sie auf OK. Das Compass USB-Modem kann nun

verwendet werden.

Um das Hilfesystem in 3G Watcher aufzurufen, wählen Sie

die Optionsfolge Hilfe > Hilfethemen.

Windows-Betriebssystem

Installieren Ihres Compass USB-Modems

SIM

Mac OS®X

Befestigen des Umhängebandes

Um alles zusammenzuhalten, ist es empfehlenswert, die Schlaufe durch die Kappe und das Modem zu führen, wie

in der Abbildung zu sehen.

1 2

3 4

Capuchon

Connecteur d’antenne externe

Carte microSD™

Carte SIM

Connecteur USB

Voyants

Donnée

Alimentation

L’emballage contient les éléments suivants :

Le modem USB Compass avec TRU-Install• ™

Le présent guide de démarrage rapide•

Un câble d’extension USB•

Une attache pour ordinateur portable•

Une lanière•

Selon votre opérateur, l’emballage peut également

contenir les accessoires en option suivants :

Un étui de transport•

Présentation du modem sans ﬁl USB Compass

Vous pouvez utiliser votre modem USB Compass avec

n’importe lequel de ces systèmes d’exploitation :

Windows• ®Vista®

Windows Vista 64•

Windows XP•

Windows XP x64•

Windows 2000•

Mac OS• ®X 10.4.11 ou une version ultérieure
