PQ Plus UMD 97 Instruction manual
• •
Quick-Start Anleitung
Quick-Start Manual
UMD 97
Deutsch / English
PQ Plus – UMD 97Quick-Start Anleitung
2
DE
Inhaltsverzeichnis
Installation................................................................................................4
Montage .......................................................................................................4
Spannungsversorgung .................................................................................5
Spannungsmessung ....................................................................................6
Stromwandler anschließen ..........................................................................6
RJ45-Schnittstelle ........................................................................................7
RS485-Schnittstelle .....................................................................................7
USB-Schnittstelle .........................................................................................7
Inbetriebnahme...................................................................................... 7
Werksseitige Kommunikationseinstellungen ................................................7
Manuelle Netzwerkeinstellungen .................................................................8
Manuelle COM-Einstellungen ......................................................................9
Stromwandler einstellen .............................................................................10
Anschluss und Einstellungen kontrollieren ................................................ 11
Verbindung mit einem PC herstellen ..........................................................12
Technische Daten................................................................................ 13
Eine ausführliche Anleitung nden Sie auf unserer Homepage unter:
https://www.pq-plus.de/medien-downloads/
PQ Plus – UMD 97
3
EN
Quick-Start Anleitung
Table of Contents
Installation.............................................................................................. 14
Mounting.....................................................................................................14
Voltage supply ............................................................................................15
Voltage measurement.................................................................................16
Connecting a current transformer...............................................................16
RJ45 interface ............................................................................................17
RS485 interface..........................................................................................17
USB interface .............................................................................................17
Commissioning.......................................................................................17
Factory communication settings.................................................................17
Manual network settings.............................................................................18
Manual COM settings.................................................................................19
Setting the current transformer...................................................................20
Checking the connection and settings........................................................21
Connecting to a PC ....................................................................................22
Technical data.......................................................................................23
You can nd detailed instructions on our website at:
https://www.pq-plus.de/en/media-downloads/
Quick-Start Anleitung
4
DE
Installation
Montage
Das UMD 97 ist für den Einbau in Schalttafeln geeignet und benötigt ein
Ausbruchmaß von 92+1 x 92+1 mm.
Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von
20 mm bzw. 50 mm zu benachbarten Geräten bestehen.
Um das UMD 97 in der Schalttafel zu xieren, verwenden Sie die beiliegen-
den Befestigungsklammern. Diese werden seitlich am Gerät angelegt und
mit Hilfe eines Schraubendrehers befestigt.
Quick-Start Anleitung PQ Plus – UMD 97
5
DE
Spannungsversorgung
Das UMD 97 ist mit 2 verschiedenen Spannungsversorgungen erhältlich:
•Die 24 V Variante benötigt eine Spannung von: 20 … 50 VAC
20 … 75 VDC
•Die 230 V Variante benötigt eine Spannung von: 85 … 275 VAC
80 … 350 VDC
Die Anschlüsse hierfür benden sich an der Rückseite des UMD’s und sind
mit AV1 und AV2 beschriftet. Für die Absicherung der Spannungsversor-
gung wird ein 1 A Leitungsschutzschalter empfohlen.
Empfehlung
24 V-Netzteil: EPSITRON® COMPACT Power
Ue: 100 … 240 VAC | Ua: 24 VDC / 1,3 A
PQ Plus Artikelnummer: 14.13.0024
L1
L2
L3
kl
kl
kl
MV/LV
Transformer
L1
L2
L3
N
PE
20...50 V
AC
20...75 V
DC
L1
L2
L3
N
PE
kl
kl
kl
L1
L2
L3
N
PE
333 mV CURRENT SIGNAL INPUTS
GSPS 1IS GSPS 2IS GSPS 3IS
Quick-Start Anleitung
6
DE
Spannungsmessung
Das UMD 97 verfügt über 3 Spannungseingänge welche sowohl für eine
direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan-
nungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und den ge-
meinsamen Neutralleiteranschluss (Klemme 11) gemessen.
Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz-
schalter abzusichern.
Stromwandler anschließen
Die Universalmessgeräte sind nicht für eine direkte Strommessung aus-
gelegt. Die Anschlüsse der benötigten Stromwandler benden sich auf der
Rückseite des Gerätes und sind folgendermaßen beschriftet:
Variante 1 A // 5 A:
•I11 und I12 für den Stromwandler auf Phase 1
•I21 und I22 für den Stromwandler auf Phase 2
•I31 und I32 für den Stromwandler auf Phase 3
Die Stromwandleranschlussklemmen sind für Sekundärsignale
von 1 A oder 5 A ausgelegt.
Variante 333 mV:
•Klemme 61 bis 63 für die Rogowskispule (Typ KBU Flex) auf Phase 1
•Klemme 64 bis 66 für die Rogowskispule (Typ KBU Flex) auf Phase 2
•Klemme 67 bis 69 für die Rogowskispule (Typ KBU Flex) auf Phase 3
Rot (P) auf SP | Weiß (S1) auf SI | Schwarz (S2) auf SG
Die Stromwandleranschlussklemmen sind für Sekundärsignale
von 333 mV ausgelegt.
Quick-Start Anleitung PQ Plus – UMD 97
7
DE
RJ45-Schnittstelle
Das UMD 97(E / EL) verfügt über einen Standard RJ45-Anschluss für das
LAN. Der Anschluss bendet sich an der Rückseite des Gerätes unten
links.
RS485-Schnittstelle
Das UMD 97(E / CBM) ist mit einer RS485-Schnittstelle ausgestattet, die über
das Modbus RTU-Protokoll kommuniziert. Die Anschlüsse benden sich auf
der Rückseite des Gerätes und sind mit „A+“ (CBM: Klemme 28 | E: 31),
„B-“ (CBM: Klemme 29 | E: 32) und „G“ (CBM: Klemme 30 | E: 33) beschriftet.
USB-Schnittstelle
Das UMD 97 ist frontseitig mit einer USB-Schnittstelle ausgestattet. Über
diese Schnittstelle kann mit einem PC die Konguration des Gerätes bear-
beitet oder der Speicher vor Ort ausgelesen werden.
Inbetriebnahme
Werksseitige Kommunikationseinstellungen
Das UMD 97(E / EL) wird standardmäßig mit der IP-Adresse 10.0.0.1 aus-
geliefert. Über das Display kann die IP-Adresse manuell am Gerät verändert
oder der Modus auf DHCP gestellt werden. Die serielle Schnittstelle am
UMD 97 (E / CBM) ist mit der Geräteadresse 1 und einer Baudrate von
9600 Baud voreingestellt.
Quick-Start Anleitung
8
DE

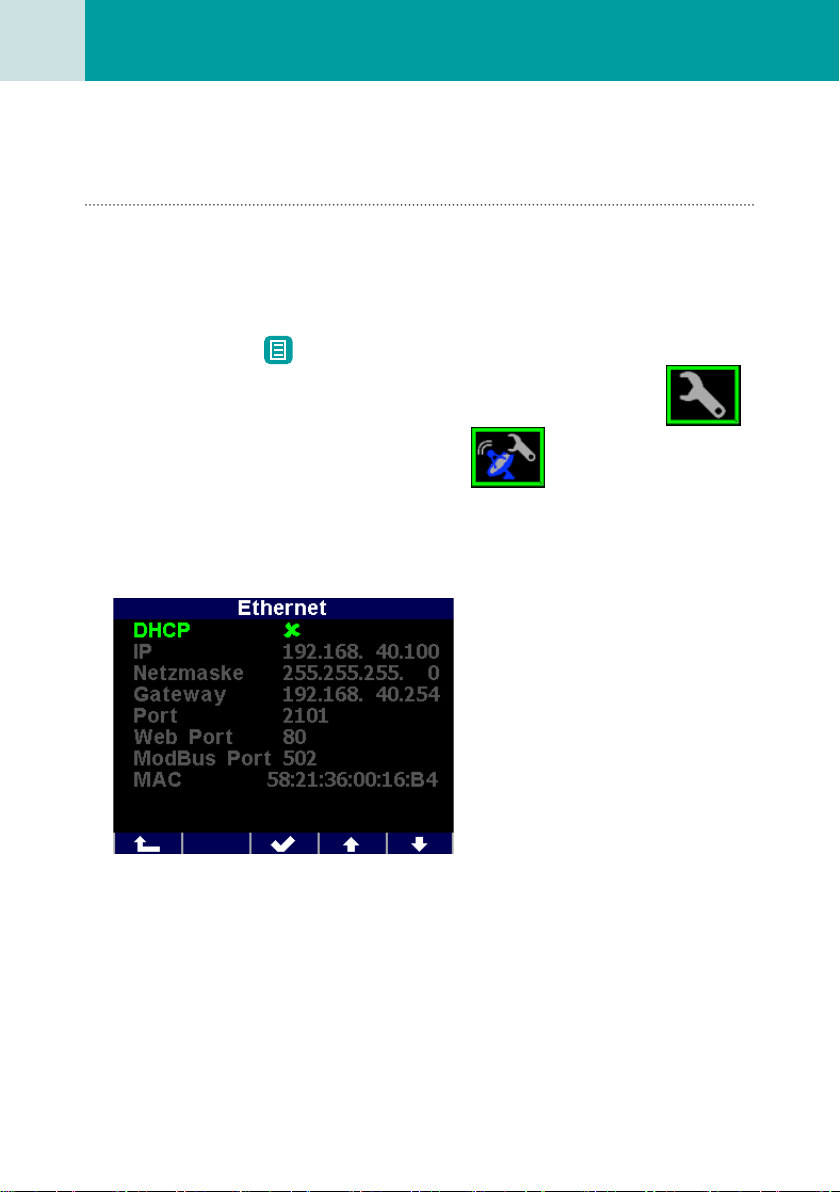

Manuelle Netzwerkeinstellungen
Um die IP-Adresse, die Subnetzmaske und das Standardgateway manuell
zu ändern, ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 97.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und bestätigen dies
ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt Ethernet können Sie DHCP aktivieren oder eine
statische IP-Adresse eingeben.
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 97 ist nun unter der eingestellten IP-Adresse erreichbar.
Quick-Start Anleitung PQ Plus – UMD 97
9
DE
Manuelle COM-Einstellungen
Um die seriellen Kommunikationsparameter manuell zu ändern,
ist wie folgt vorzugehen:
1. Betätigen Sie eine beliebige Taste am UMD 97.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Comm“ und
bestätigen dies ebenfalls mit der Taste 3.
5. Hier können Sie je nach Modell zwischen Ethernet und COM wählen.
Unter dem Punkt COM können Sie folgende Punkte kongurieren:
Adresse: Geräteadresse (Default: 1)
Baudrate: (Default: 9600)
Parität: (Default: keine)
Data+P.Bits: (Default: 8)
Stop Bits: (Default: 1)
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü. Die folgende Abfrage bestätigen
Sie mit Taste 2.
Das UMD 97 ist nun unter den eingestellten Parametern erreichbar.
Quick-Start Anleitung
10
DE
Stromwandler einstellen
1. Betätigen Sie eine beliebige Taste am UMD 97.
2. Über die Taste 3 gelangen Sie ins Hauptmenü.
3. Mit den Tasten 2, 4 und 5 navigieren Sie zu den Einstellungen
und bestätigen dies mit der Taste 3.
4. Navigieren Sie nun zum Punkt „Messung“ und
bestätigen dies ebenfalls mit der Taste 3.
5. Hier können Sie unter dem Punkt „CT“ Ihr Wandlerverhältnis eingeben.
Hier im Beispiel: 50/5A
6. Wenn Sie die nötigen Einstellungen getroffen haben, bestätigen Sie
diese mit der Taste 3 und gehen durch mehrfaches Betätigen der
Taste 1 zurück in das Hauptmenü.
Die folgende Abfrage bestätigen Sie mit Taste 2.
