PQ Plus UMD 703 Instruction manual
• •
Quick-Start Anleitung
Quick-Start Manual
UMD 703
Deutsch / English
PQ Plus – UMD 703Quick-Start Anleitung
2
DE
Inhaltsverzeichnis
Installation................................................................................................4
Montage .......................................................................................................4
Spannungsversorgung .................................................................................4
Spannungsmessung ....................................................................................5
Stromwandler anschließen ..........................................................................6
RS485-Schnittstelle .....................................................................................6
Inbetriebnahme......................................................................................6
Werksseitige Kommunikationseinstellungen ................................................6
Verbindung mit einem PC herstellen ............................................................7
Stromwandler einstellen ...............................................................................8
Kommunikationsparameter einstellen ..........................................................8
Anschluss und Einstellungen kontrollieren ..................................................9
Technische Daten................................................................................10
PQ Plus – UMD 703
3
EN
Quick-Start Anleitung
Table of Contents
Installation............................................................................................... 11
Mounting..................................................................................................... 11
Voltage supply ............................................................................................ 11
Voltage measurement.................................................................................12
Connecting a current transformer...............................................................13
RS485 interface..........................................................................................13
Commissioning...................................................................................... 13
Factory communication settings.................................................................13
Connecting to a PC ....................................................................................14
Setting the current transformer...................................................................15
Setting communication parameters............................................................15
Checking the connection and settings........................................................16
Technical data........................................................................................17
Quick-Start Anleitung
4
DE
Installation
Montage
Das UMD 703 ist für eine Montage auf der DIN-Hutschiene vorgesehen.
S1
I1 I2 I3 RS-485
+A-BG2S2S2S 1S1S
Voltage Inputs
NL1 L2 L3
300 V
CAT III
62.2
11.0
45.0
67.5
89.7
98.0
53.6
Spannungsversorgung
Das UMD 703 versorgt sich aus der Messspannung und benötigt folgende
Versorgungsspannung:
100 ... 310 VAC
100 ... 330 VDC
Die Anschlüsse für die Messspannung benden sich unten am UMD
und sind mit L1, L2, L3 und dem gemeinsamen Neutralleiteranschluss N
beschriftet. Die Versorgungsspannung ist intern vom Anschluss der Mess-
spannung (L1 und N) gebrückt. Für die Absicherung der Spannungsversor-
gung wird ein 1 A Leitungsschutzschalter empfohlen.
Quick-Start Anleitung PQ Plus – UMD 703
5
DE

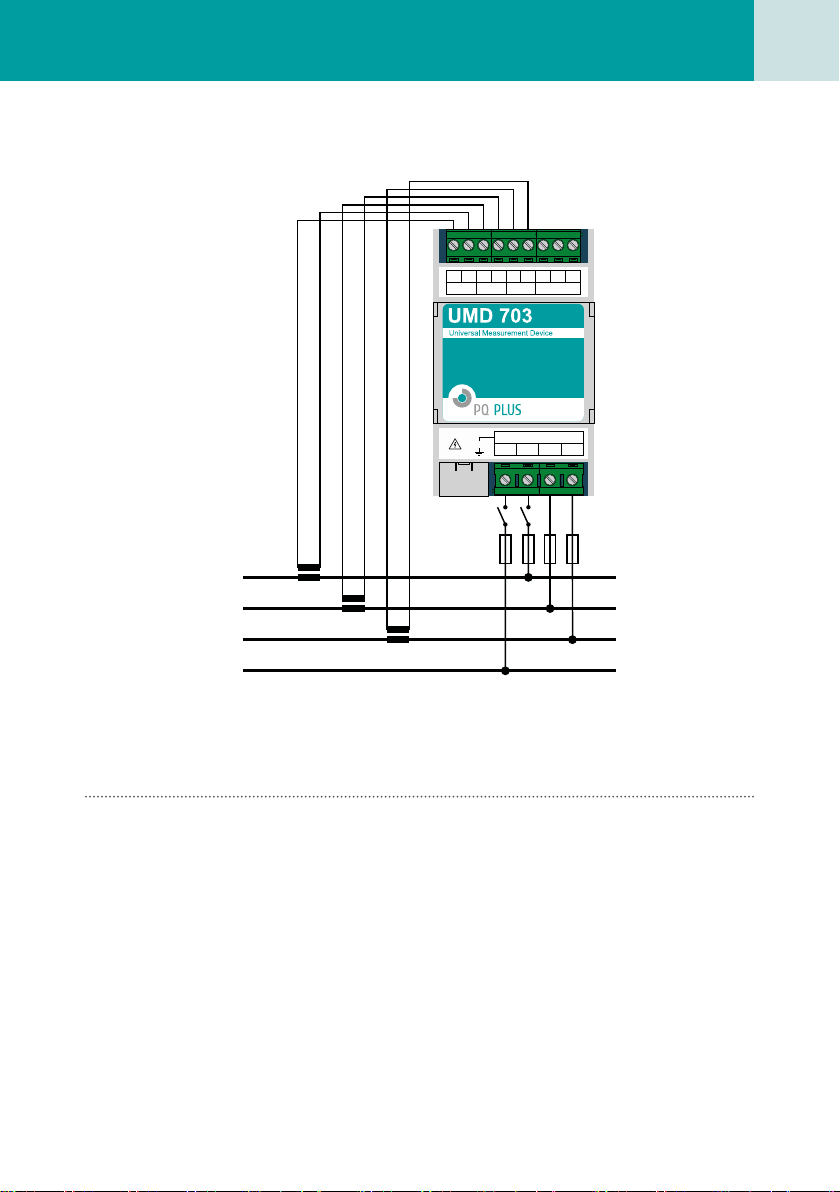

Spannungsmessung
Das UMD 703 verfügt über 3 Spannungseingänge welche sowohl für eine
direkte als auch für eine Wandlermessung geeignet sind. Die Phasenspan-
nungen werden über die Klemmen L1, L2, L3 und den gemeinsamen Neut-
ralleiteranschluss N gemessen.
Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz-
schalter abzusichern.
L1
L2
L3
N/PEN
T0,5A
S1
I1 I2 I3 RS-485
+A-BG2S2S2S 1S1S
Voltage Inputs
NL1 L2 L3
300 V
CAT III
X/333mV
S1 S2
S1 S2
S1 S2
Quick-Start Anleitung
6
DE
Stromwandler anschließen
Die Universalmessgeräte sind nicht für eine direkte Strommessung ausge-
legt. Die Anschlüsse der benötigten Stromwandler benden sich oben am
Gerät und sind folgendermaßen beschriftet:
•I1; S1 und S2 für den Stromwandler auf Phase 1,
•I2; S1 und S2 für den Stromwandler auf Phase 2,
•I3; S1 und S2 für den Stromwandler auf Phase 3;
Die Stromwandleranschlussklemmen sind für Sekundärsignale von 333 mV
ausgelegt.
RS485-Schnittstelle
Das UMD 703S ist mit einer RS485-Schnittstelle ausgestattet, die über das
Modbus RTU-Protokoll kommuniziert. Die Anschlüsse benden sich oben am
Gerät und sind mit „A+“, „B-“ und „G“ beschriftet.
Inbetriebnahme
Werksseitige Kommunikationseinstellungen
Das UMD 703S wird standardmäßig mit der Geräteadresse 1 und einer
Baudrate von 9600 Baud ausgeliefert.
Quick-Start Anleitung PQ Plus – UMD 703
7
DE
Verbindung mit einem PC herstellen
Um das UMD 703S mit einem PC zu verbinden, können Sie entweder ei-
nen Schnittstellenkonverter (z.B. RS485 auf USB) oder ein Mastergerät als
Gateway verwenden.
Konverter: Für diese Verbindung muss der dazugehörige USB-Treiber des
Schnittstellenkonverters auf dem PC installiert sein.
Gateway: Wenn Sie sich per LAN-Kabel mit einem Mastergerät verbinden
möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz,
oder die IP-Adresse Ihres PC´s anpassen. Alle PQ Plus Universalmessge-
räte mit Ethernetschnittstelle werden mit der IP: 10.0.0.1 ausgeliefert.
•Öffnen Sie die ENVIS.Daq und wählen für den Schnittstellenkonverter den
Punkt „COM“ und für das Mastergerät den Punkt „TCP“. (Für die Verbin-
dung an einem Mastergerät muss in diesem das Gateway aktiviert sein.)
•Öffnen Sie das Dropdown-Menü und wählen die COM-Schnittstelle aus
oder tragen die IP-Adresse des Mastergerätes und den dazugehörigen Port
(Standard: 4001) in die dafür vorgesehenen Felder ein.
•Mit einem Klick auf „Verbinden“ wird die Verbindung zum UMD hergestellt.
Hier können Sie alle weiteren Einstellungen des Gerätes vornehmen.
Quick-Start Anleitung
8
DE
Kommunikationsparameter einstellen
Unter dem Punkt „Kommunikation“ können alle Kommunikationsparameter
des UMD’s eingestellt werden.
Stromwandler einstellen
Nachdem Sie in der Software mit dem Gerät verbunden sind,
wählen Sie den Punkt .
Unter dem Register „Install“ kann die Messung konguriert werden:
Nennwerte, Netzform, Wandlerverhältnisse, …
Quick-Start Anleitung PQ Plus – UMD 703
9
DE
Anschluss und Einstellungen kontrollieren
Der Anschluss und die Einstellungen des Messgerätes können nun
über die LiveDaten in der ENVIS.Daq kontrolliert werden.
•Anhand der Stromanzeige kann die Plausibilität überprüft werden. Falls
Sie die Stromstärke nicht kennen, wird empfohlen die Stromstärke mit
einer Stromzange zu vergleichen.
•Bei der Anzeige der einzelnen Wirkleistungen wird Bezug ohne Vorzei-
chen und Lieferung mit negativem Vorzeichen angezeigt. So kann der
richtige Einbau und Anschluss der Stromwandler überprüft werden.
•Über das Zeigerdiagramm kann das Drehfeld und die Zuordnung der
Strom- und Spannungspfade kontrolliert werden. Achten Sie hierbei auf
die Phasenverschiebung von Strom und Spannung.
PQ Plus – UMD 703Quick-Start Anleitung
10
DE
Technische Daten
Spannungsversorgung Aus Messspannung (L1) 100 ... 310 VAC;
100 ... 330 VDC
Spannungsmessung 8 ... 355 VLN; 14 … 615 VLL
Frequenz 40 … 70 Hz
Abtastrate 6,4 kHz
Leistungsaufnahme 7 VA / 2 W
Umgebungstemperatur TBetrieb -25 ... 70 °C
Schutzart Front / Rückseite IP40 / IP20
EMV Klasse A: Industriebereich nach IEC 61326-1
Überspannungskategorie 230 V: CAT III / 300 V; 24 V: CAT IV / 300 V
Überlast (permanent) U: 1355 VLN | I: 666 mVAC
Überlast (1s) U: 2140 VLN | I: 3,33 VAC
Mechanische Daten
Montage 35 mm DIN Schiene
Maße BxHxT 54 x 90 x 61 mm
Gewicht Ca. 130 g
Schnittstellen
RS485 2400 … 1382400 Baud
Protokolle Modbus RTU
