PCE Instruments PCE-CT 80-FN2D5 User manual

PCE-CT 80 Schichtdickenmessgerät | Coating Thickness Gauge

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 4 August 2020

V3.0

Deutsch

English



© PCE Instruments


Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Spezifikationen...................................................................................... 2
2.1 Technische Spezifikationen.............................................................................................. 2
2.2 Lieferumfang.................................................................................................................... 3
2.3 Zubehör ........................................................................................................................... 3
3Systembeschreibung............................................................................4
3.1 Messgerät........................................................................................................................ 4
3.2 Anschlüsse....................................................................................................................... 4
3.3 Display............................................................................................................................. 5
3.4 Funktionstasten................................................................................................................ 5
4Vorbereitung.......................................................................................... 6
4.1 Stromversorgung.............................................................................................................. 6
4.2 Inbetriebnahme................................................................................................................ 6
4.3 Optionen.......................................................................................................................... 6
5Betrieb.................................................................................................... 7
5.1 Kalibrieren........................................................................................................................ 8
5.2 Messen............................................................................................................................ 9
5.3 Weitere Messfunktionen..................................................................................................10
6Garantie................................................................................................13
7Entsorgung..........................................................................................13


English

Contents

1Safety notes.........................................................................................14

2Specifications......................................................................................15

2.1 Technical specifications ..................................................................................................15

2.2 Delivery contents.............................................................................................................16

2.3 Optional accessories.......................................................................................................16

3System description.............................................................................17

3.1 Device.............................................................................................................................17

3.2 Interfaces........................................................................................................................17

3.3 Display............................................................................................................................18

3.4 Function keys..................................................................................................................18

4Getting started..................................................................................... 19

4.1 Power supply ..................................................................................................................19

4.2 Preparation .....................................................................................................................19

4.3 Options ...........................................................................................................................19

5Operation .............................................................................................20

5.1 Calibration.......................................................................................................................21

5.2 Measurement..................................................................................................................22

5.3 Further functions.............................................................................................................23

6Contact............................................................................................... 26

7Disposal ...............................................................................................26

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum

ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes

Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der

Bedienungsanleitung entstehen, entbehren jeder Haftung.

•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art

und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es

zu gefährlichen Situationen kommen.

•Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte

liegen. Setzen Sie das Gerät keinen extremen Temperaturen, direkter

Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aus.

•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland

GmbH vorgenommen werden.

•Benutzen Sie das Messgerät nie mit nassen Händen.

•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör

oder gleichwertigem Ersatz verwendet werden.

•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht

eingesetzt werden.

•Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des

Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in

unseren Allgemeinen Geschäftsbedingungen finden.

Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am

Ende dieser Anleitung.

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Spezifikationen des Messgeräts PCE-CT 80

Spezifikation

Erläuterung

Messbereich

Sensorabhängig, s. Sensortabelle

Genauigkeit

Sensorabhängig, s. Sensortabelle

Auflösung

0,1 µm (<100 µm)

1 µm (>100 µm)

Messbare

Werkstoffe

nicht magnetische Schichten auf FE (Stahl, Eisen)

nicht elektrisch leitende Schichten auf NFE (Aluminium, Kupfer)

Min. Krümmungsradius

konvex

5 mm

Min. Krümmungsradius

konkav

25 mm

Min. Messfläche

Ø 17 mm

Min.

Grundmaterialstärke

0,2 mm (magnetische Werkstoffe)

0,05 mm (nicht magnetische Werkstoffe)

Sondenmodus

Automatischer Modus mit Werkstofferkennung (Fe + NFe)

Magnetmodus (Fe)

Wirbelstrommodus (NFe)

Messmodus

Einzelmessung

Kalibrierung

Mehrpunktkalibrierung (1 …4 Punkte für jede Gruppe)

Nullpunktkalibrierung

Einheiten

µm / mm / mils

Datenübertragung

Datenübertragung über USB 2.0

Speicher

Eine Messgruppe (DIR Modus), die beim Ausschalten verloren

geht

Vier Messgruppen mit automatischer Speicherung und max. 2000

Messwerten (GEN Modus)

Hinweis: Jede Messgruppe verfügt über individuelle Statistiken,

Alarmgrenzwerte und Kalibrierung

Statistikfunktionen

Anzahl der Messwerte, Mittelwert, Minimum, Maximum,

Standardabweichung

Alarm

Anzeige bei Über- bzw. Unterschreiten der einstellbaren oberen

und unteren Alarmgrenzen

Betriebsdauer

Automatischer Abschaltmodus

Spannungsversorgung

3 x 1,5 V AAA Batterien

Display

128 x 128 LCD Anzeige

Batteriestatus

Fehlererkennung

Betriebsbedingungen

0 °C… +50 °C

20 %... 90 % r. F. nicht kondensierend

Lagerbedingungen

-10 °C… +60 °C

20 %... 90 % r. F. nicht kondensierend

Abmessungen

143 x 71 x 37 mm (L x B x H)

Gewicht mit Sensor

ca. 271 g

Deutsch

Spezifikationen der wählbaren Sensoren

Spezifikation

Erläuterung

Typ

[mm]

Messbereich [µm]

Genauigkeit

PCE-CT 80-FN0.5*

Fe: 0 … 500

NFe: 0 … 500

±(1 % v. Mw. + 1 µm)

PCE-CT 80-FN1.5*

Fe: 0 … 1500

NFe: 0 … 1500

±(2 % v. Mw. + 1 µm)

PCE-CT 80-FN2*

Fe: 0 … 2000

NFe: 0 … 2000

±(2 % v. Mw. + 1 µm)

PCE-CT 80-FN2.5*

Fe: 0 … 2500

NFe: 0 … 2500

±(2 % v. Mw. + 1 µm)

PCE-CT 80-FN3*

Fe: 0 … 3000

NFe: 0 … 3000

±(2 % v. Mw. + 1 µm)

PCE-CT 80-F5N3*

Fe: 0 … 5000

NFe: 0 … 3000

±(2 % v. Mw. + 1 µm)

* Fe und NFe: für ferromagnetische und nicht ferromagnetische Untergründe

2.2 Lieferumfang

1 x Schichtdickenmessgerät PCE-CT 80

1 x Sensor FN1.5

3 x AAA Batterien

1 x Transportkoffer

1 x Satz Standardfolien

1 x Kalibrierplatten (Fe und NFe)

1 x ISO-Kalibrierzertifikat

1 x Bedienungsanleitung

2.3 Zubehör

Sensor PCE-CT 80-FN0.5

Sensor PCE-CT 80-FN2

Sensor PCE-CT 80-FN2.5

Sensor PCE-CT 80-FN3

Sensor PCE-CT 80-F5N.3

PC Software mit Datenkabel

Deutsch

3 Systembeschreibung

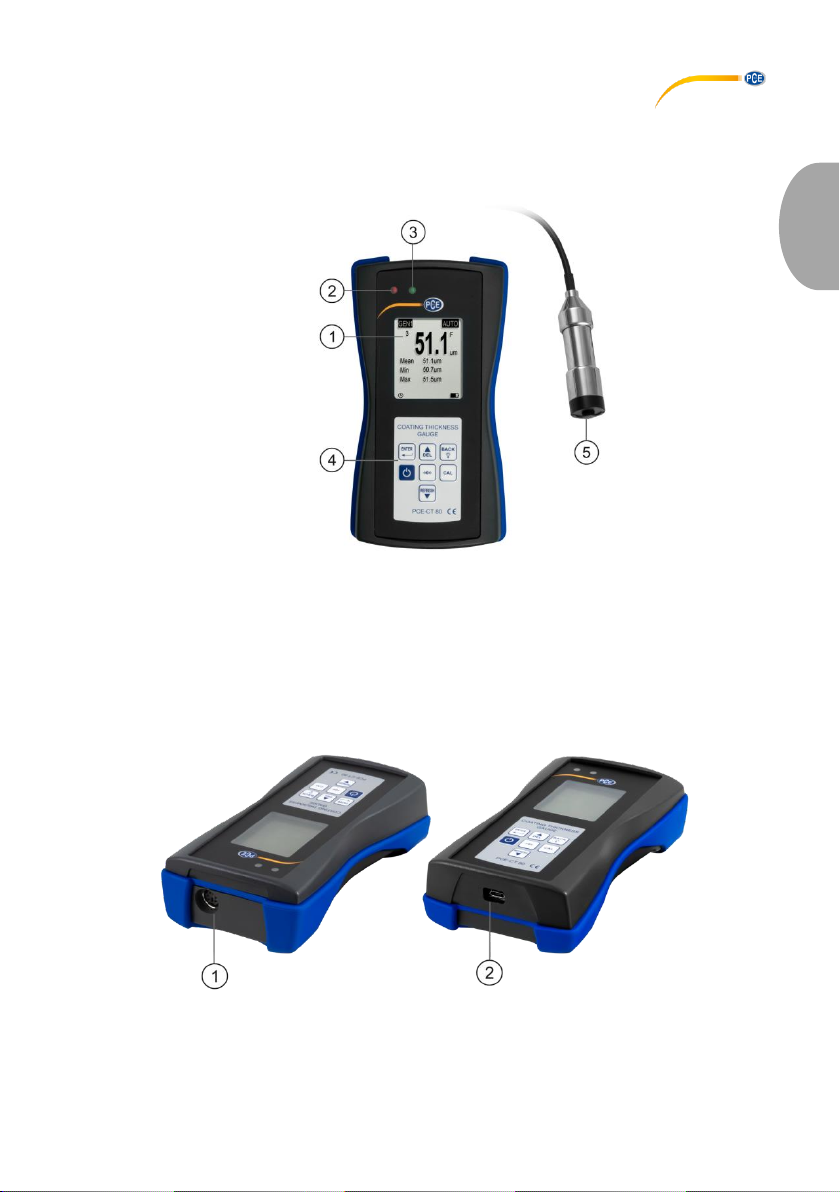

3.1 Messgerät

1. LC Display 4. Folientastatur

2. LED rot 5. Sensor

3. LED grün

3.2 Anschlüsse

1. Sensorbuchse 2. Micro-USB 2.0 Anschluss

Deutsch

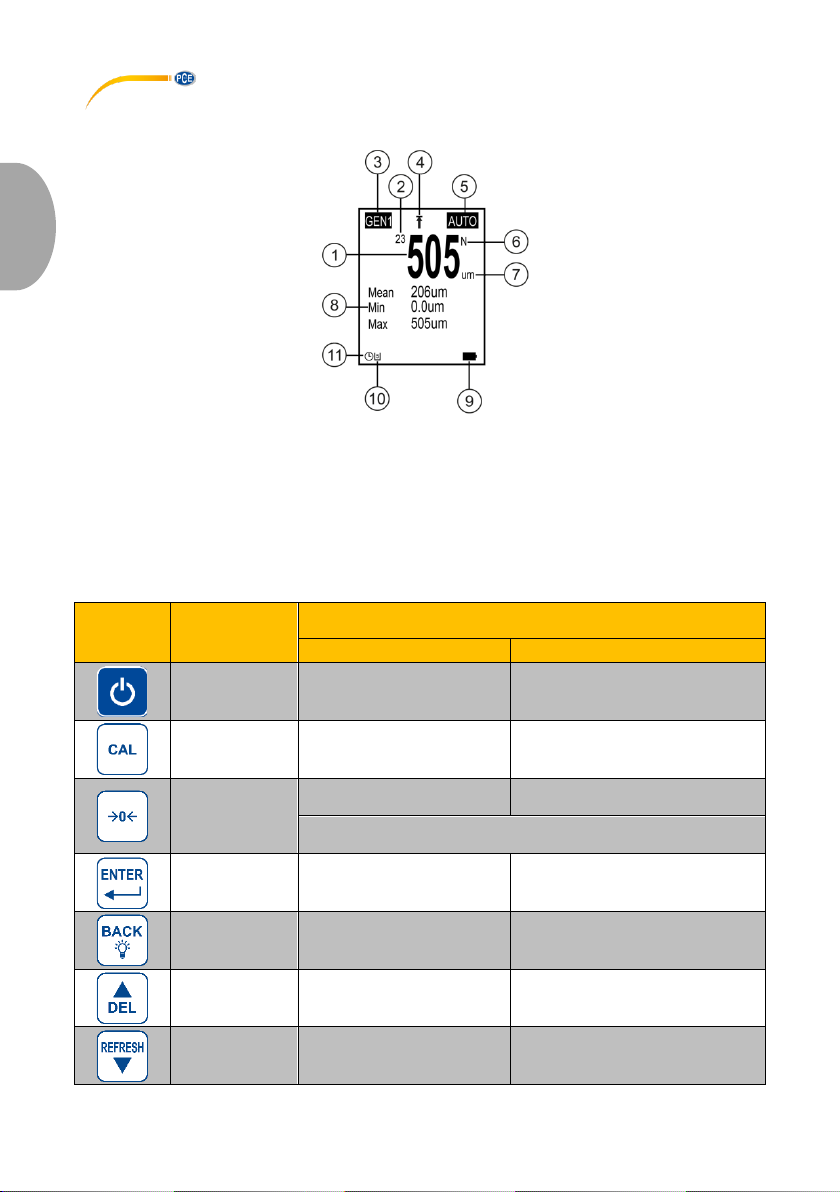

3.3 Display

1. Messwert 7. Einheit

2. Anzahl Messwerte 8. Statistik (Mittelwert, Minimum, Maximum)

3. Speichergruppe 9. Batteriestatus

4. Grenzwertanzeige 10. USB Kommunikationsstatus

5. Sensormodus 11. Automatische Abschaltung

6. Materialeinstellung

3.4 Funktionstasten

Taste

Bezeichnung

Funktionen

Messmodus

Menümodus

Ein/Aus

Ein/Aus (2 s)

Kalibrieren

Kalibrierung starten und

beenden

Nullpunktkali-

brierung

Nullpunktkalibrierung

starten und beenden

Direkt zurück in den Messmodus

Beim Gerätestart gedrückt halten, um das Messgerät auf

Werkseinstellungen zurückzusetzen

Enter

Menü öffnen

Sichern, Auswählen, Bestätigen

Zurück

Hintergrundbeleuchtung

ein/aus

Abbrechen, Zurück, Beenden

Auf

Löschen von Messwerten

Nach oben, Wert erhöhen

Bildschirm aktualisieren

Nach unten, Wert verringern

Deutsch

4 Vorbereitung

4.1 Stromversorgung

Als Stromversorgung werden drei AAA-Alkalibatterien benötigt. Bevor Sie die Batterien

tauschen, schalten Sie das Gerät aus. Das Batteriefach befindet sich auf der Rückseite des

Geräts und ist mit zwei Schrauben gesichert. Lösen Sie die Schrauben, heben Sie die

Abdeckung ab, legen Sie die Batterien wie gekennzeichnet ein und verschließen Sie das

Batteriefach wieder, indem Sie die Schrauben anziehen.

4.2 Inbetriebnahme

Um das Gerät zu starten, drücken Sie , bis das Display reagiert. Das Messgerät zeigt nach

dem Laden den Messbildschirm an. Zum Ausschalten drücken Sie . Verbinden Sie den im

Lieferumfang enthaltenen Sensor FN1.5 mit der Anschlussbuchse des Geräts. Achten Sie dabei

auf die korrekte Positionierung des Steckers (Pfeil muss von Gerätevorderseite zu sehen sein).

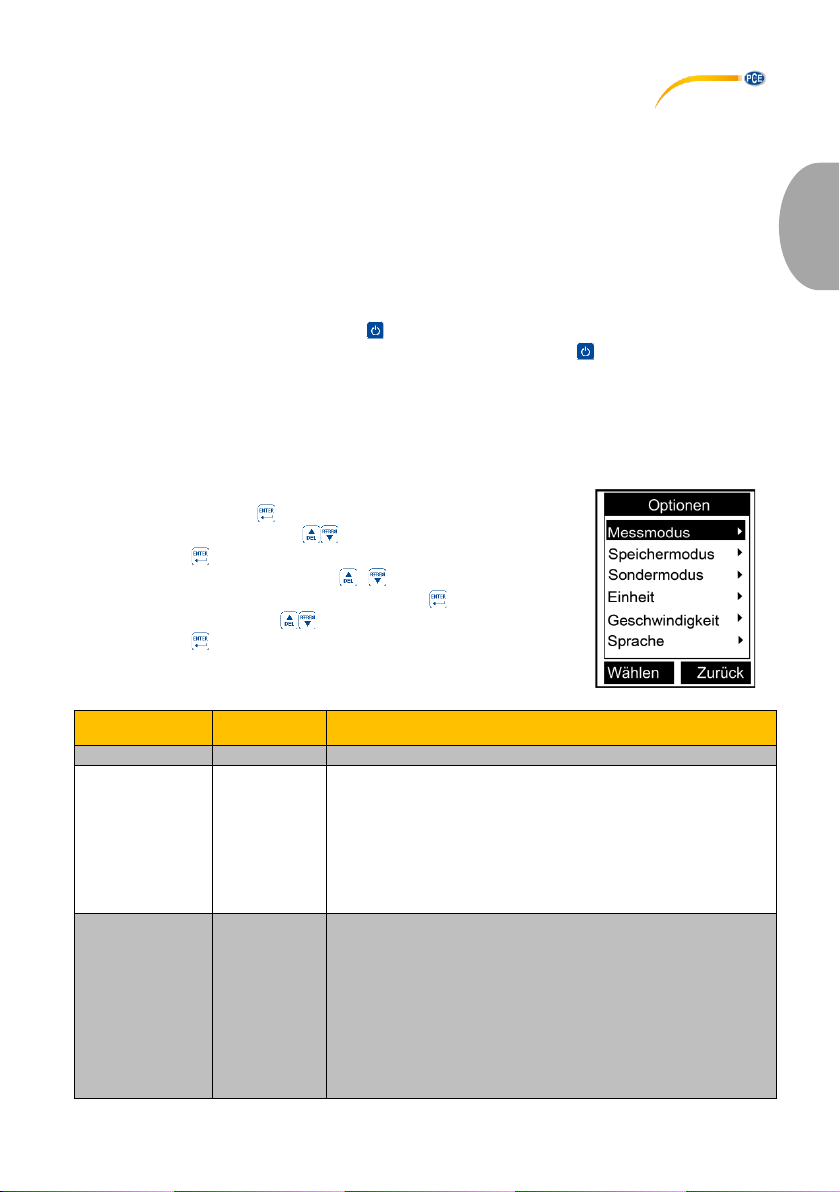

4.3 Optionen

Um die Standardeinstellungen zu ändern, müssen Sie in das Untermenü „Optionen“ navigieren.

Gehen Sie dafür wie folgt vor:

1. Drücken Sie , um ins „Menü“ zu gelangen.

2. Navigieren Sie mit zu „Optionen“ und bestätigen Sie

mit .

3. Navigieren Sie mit zu den gewünschten

Einstellungen und bestätigen Sie mit .

4. Wählen Sie mit ein Element aus und bestätigen Sie

mit .

Einstellung

Element

Erläuterung

Messmodus

Einzeln

Aufnahme einzelner Messwerte

Speichermodus

DIR,

GEN

Block 1,

Block 2,

Block 3,

Block 4

DIR (Direkt):

Die Daten gehen beim Ausschalten des Geräts verloren. Bei

vollem Speicher werden die letzten Messwerte gelöscht.

GEN (Block 1-4):

Die Daten werden in einem der 4 Blöcke abgespeichert und

gehen beim Ausschalten nicht verloren. Bei vollem Speicher

kann weiter gemessen werden, jedoch wird „fl“ angezeigt

und die Messwerte werden nicht gespeichert.

Sensormodus

Auto, FE, N-

Auto:

Das Untergrundmaterial wird automatisch erkannt.

FE:

Es kann nur auf magnetischen Materialien gemessen

werden.

N-FE:

Es kann nur auf nicht-magnetischen Materialien gemessen

werden.

Wenn ein magnetisches Material erkannt wird, zeigt das

Gerät ein „F“ an, bei nicht magnetischen Materialien ein „N“.

Deutsch

Einstellung

Element

Erläuterung

Einheit

µm, mils,

Auswahl der Einheit des Messgeräts

Geschwindigkeit

Normal,

Schnell

Je höher die Geschwindigkeit, desto geringer ist die

Genauigkeit.

Sprache

Englisch,

Deutsch,

Russisch,

Chinesisch

Auswahl zwischen 4 verschiedenen Sprachen

Autom. Abs.

Deaktivieren

Aktivieren

Nach längerer Nichtbenutzung schaltet das Gerät

automatisch ab. Vor dem Abschalten gibt das Gerät

mehrere Pieptöne ab. Der Benutzer kann durch Drücken

einer beliebigen Taste den Vorgang abbrechen.

5 Betrieb

Vor der Durchführung einer Messung oder Kalibrierung sollten Sie die Einflüsse kennen, die die

Messgenauigkeit beeinflussen können. Die möglichen Einflüsse sind in der folgenden Tabelle

aufgeführt.

Messeinfluss

Messprinzip

Empfehlung

Magnetisch

Wirbelstrom

Magnetische

Eigenschaften

Kalibrierung durchführen

Elektrische

Eigenschaften

Kalibrierung durchführen

Materialradius

Kapitel 2.1

Kalibrierung durchführen

Grundmaterialstärke

Kapitel 2.1

Kalibrierung durchführen

Größe der Messfläche

Kapitel 2.1

Kalibrierung durchführen

Oberflächenrauheit

Position und Form

Probenverformung

Nicht auf zu weichen oder zu

dünnen Messobjekten messen

Klebstoff

Sensor und Messoberfläche reinigen

Starke Magnetfelder

Starke Magnetfelder vermeiden

Temperatur und

Luftfeuchtigkeit

Bei den gleichen Umgebungs-

bedingungen neu kalibrieren

Messvorgänge

Kapitel 5.1.3

Niedriger Batteriestatus

Batterie wechseln

Sensorverschleiß

PCE Instruments kontaktieren

This manual suits for next models

Table of contents

Languages:

Other PCE Instruments Measuring Instrument manuals

PCE Instruments

PCE Instruments PCE-SLT User manual

PCE Instruments

PCE Instruments PCE-TG 300-NO5 User manual

PCE Instruments

PCE Instruments PCE-HT 110 User manual

PCE Instruments

PCE Instruments PCE-CP Series User manual

PCE Instruments

PCE Instruments PHM 14 User manual

PCE Instruments

PCE Instruments PCE-360 User manual

PCE Instruments

PCE Instruments PCE-VT 3700S User manual

PCE Instruments

PCE Instruments PCE-HDM 5 User manual

PCE Instruments

PCE Instruments PCE-HDM 20 User manual

PCE Instruments

PCE Instruments PCE-4 EKIT Series User manual

PCE Instruments

PCE Instruments PCE-RCM 10 User manual

PCE Instruments

PCE Instruments PT-DPM User manual

PCE Instruments

PCE Instruments PCE-VT 3700-ICA User manual

PCE Instruments

PCE Instruments IT55 User manual

PCE Instruments

PCE Instruments PCE-TDS 100 H User manual

PCE Instruments

PCE Instruments PCE-830 User manual

PCE Instruments

PCE Instruments PCE-320-ICA User manual

PCE Instruments

PCE Instruments PCE-1000 User manual

PCE Instruments

PCE Instruments PCE-W3 User manual

PCE Instruments

PCE Instruments PCE-MSM 4 User manual

PCE Instruments

PCE Instruments PCE-432-ICA User manual

PCE Instruments

PCE Instruments PCE-DC 3 User manual

PCE Instruments

PCE Instruments PCE-DT 50 User manual

PCE Instruments

PCE Instruments PCE-CSM 6 User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
