Chauvin Arnoux PSD 1 User manual

FR - Notice de fonctionnement

GB - User’s manual

PSD 1

pH MÈTRE / pH METER

Français

2 pH Mètre PSD 1

Vous venez d’acquérir un pH Mètre PSD 1et nous vous remercions de votre

confiance.

Pour obtenir le meilleur service de votre appareil :

•lisez attentivement cette notice de fonctionnement,

•respectez les précautions d’emploi

SIGNIFICATION DES SYMBOLES UTILISÉS

ATTENTION, risque de DANGER ! L’opérateur doit

consulter la présente notice à chaque fois que ce

symbole de danger est rencontré.

Le marquage CE indique la conformité aux directives

européennes, notamment DBT et CEM.

La poubelle barrée signifie que, dans l’Union

Européenne, le produit fait l’objet d’une collecte

sélective conformément à la directive DEEE

2002/96/EC : ce matériel ne doit pas être traité

comme un déchet ménager.

Français

pH Mètre PSD 1 3

SOMMAIRE

1. CARACTÉRISTIQUES TECHNIQUES.....................................................................4

2. DESCRIPTION .............................................................................................................5

2.1 FACE SUPÉRIEURE ................................................................................................5

2.2 FACE ARRIÈRE .......................................................................................................6

2.3 FACE INFÉRIEURE.................................................................................................6

3. UTILISATION...............................................................................................................7

3.1 BRANCHEMENT ET MISE EN MARCHE..............................................................7

3.2 RÉGLAGES ET MESURES DU pH..........................................................................7

3.2.1 CORRECTION MANUELLE DE TEMPÉRATURE.....................................7

3.2.2 TARAGE ET RÉGLAGE DE L’ÉCHELLE DE pH :....................................7

3.3 SORTIE ENREGISTREUR (0-5V) ...........................................................................8

4. DIFFÉRENTES ANOMALIES POSSIBLES .............................................................8

5. RÈGLES DE SÉCURITÉ.............................................................................................9

6. MAINTENANCE.........................................................................................................10

6.1 NETTOYAGE .........................................................................................................10

6.2 VÉRIFICATION MÉTROLOGIQUE .....................................................................10

6.3 RÉPARATIONS......................................................................................................10

7. POUR COMMANDER...............................................................................................11

7.1 ÉTAT DE LIVRAISON...........................................................................................11

Français

4 pH Mètre PSD 1

1. CARACTÉRISTIQUES TECHNIQUES

Affichage à cristaux liquides 2000 points

Gamme 0,00 à 14,00 pH

Précision ± 1%

Compensation manuelle de

température 0 à 100°C

Température d’utilisation 0-50°C

Altitude limite 2000m

Humidité 5 à 80% à 35°C

Classe de pollution Catégorie 2

Catégorie d’utilisation 2

CONFORMITÉ AUX NORMES :

Sécurité Avec l’alimentation livrée : NF EN 61010-1

Conditions d’environnement normales

(utilisation en intérieur)

CEM NF EN 61326 appareil de classe B,

fonctionnement discontinu.

Consommation 0,5W

Dimensions 155 x 90 x 41 mm

Poids 200g

Le PSD 1 est fourni avec un bloc d’alimentation :

Alimentation 230V 50-60Hz

Sortie 9V

Le PSD 1 ne peut fonctionner qu’en courant continu.

Français

pH Mètre PSD 1 5

2. DESCRIPTION

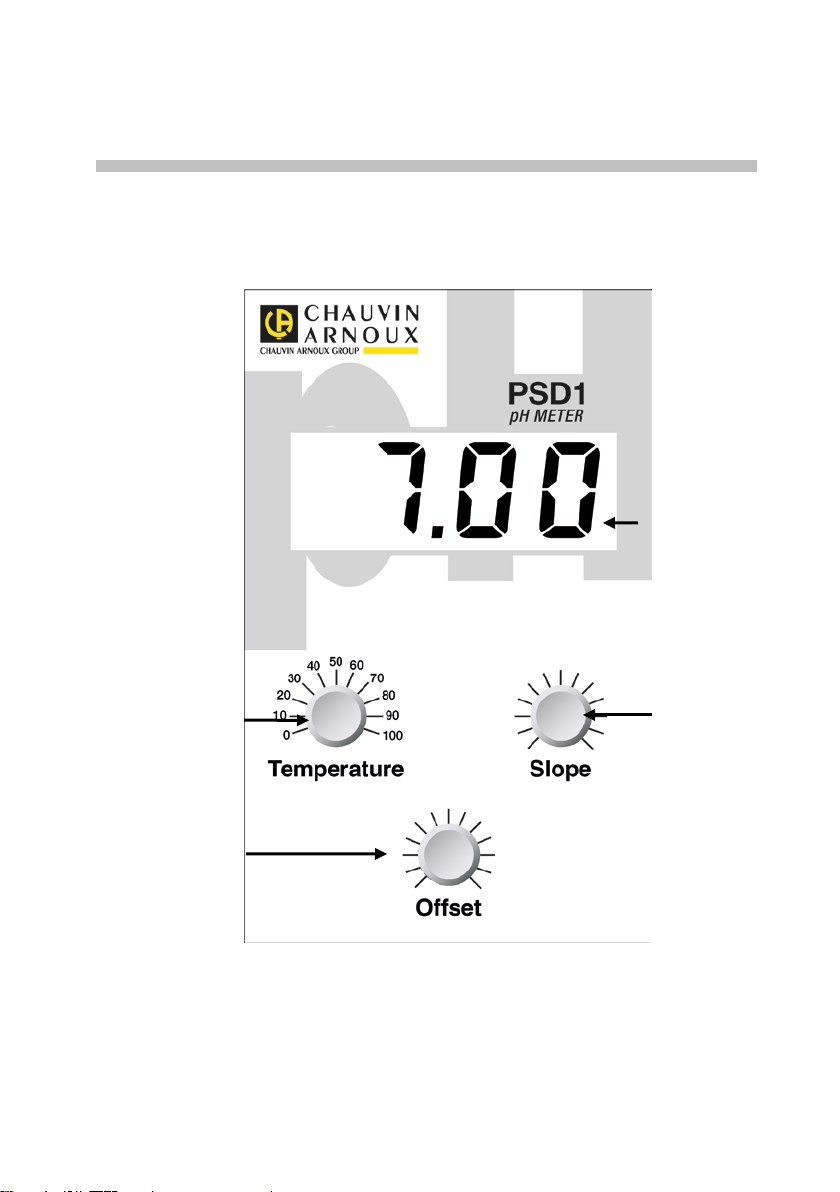

2.1 FACE SUPÉRIEURE

Bouton de réglage

de la température

Bouton de réglage

du tarage (pH 7)

Affichage à

cristaux liquides

Bouton de réglage

de l’échelle (pH≠7)

Français

6 pH Mètre PSD 1

2.2 FACE ARRIÈRE

Bornes 4mm pour sortie enregistreur

2.3 FACE INFÉRIEURE

Étiquette d’identification

Noire ㊀

Fiche BNC pour

électrode pH

Rouge

⊕

Prise du bloc

d’alimentation

Français

pH Mètre PSD 1 7

3. UTILISATION

3.1 BRANCHEMENT ET MISE EN MARCHE

Déballer l’appareil, le bloc d’alimentation et le manuel d’utilisation.

Connecter l’électrode de pH sur la fiche BNC, située à l’arrière de l’appareil.

Brancher le bloc d’alimentation dans la prise d’alimentation.

(Le PSD1 doit être utilisé uniquement avec le bloc d’alimentation fourni).

3.2 RÉGLAGES ET MESURES DU PH

3.2.1 CORRECTION MANUELLE DE TEMPERATURE

Relever la température de l’échantillon à analyser.

Amener le repère du bouton « Température » à la température du milieu à

analyser ou de la solution tampon.

Remarque : Idéalement, les solutions tampons utilisées pour l’étalonnage de la

chaîne de mesure (pH mètre-électrode) doivent être à cette température.

3.2.2 TARAGE ET REGLAGE DE L’ECHELLE DE PH :

3.2.2.1 Vérifications / précautions concernant les électrodes :

Avant chaque opération de mesure de pH, s’assurer que :

La boule de verre de l'électrode ne contient pas de bulle d'air.

L'électrode de référence à électrolyte liquide est correctement remplie

avec une solution de chlorure de potassium de concentration adéquate

(KCl 1 mol.L-1).Le bouchon de l'orifice de remplissage de l'électrode de

référence est ouvert.

L’électrode est bien branchée.

3.2.2.2 Étalonnage :

Exemple : Utilisation de solutions tampon pH4 et pH7.

Rincer l'électrode à l'eau distillée.

Plonger l'électrode dans la solution tampon de pH7 (toujours en premier)

Lorsque le signal est stabilisé, à l'aide du bouton " Offset " amener la

valeur affichée à 7.00

Rincer l'électrode à l'eau distillée.

Français

8 pH Mètre PSD 1

Plonger l'électrode dans une solution tampon pH4.

Lorsque le signal est stabilisé, à l'aide du bouton " Slope " amener la

valeur à 4.00

Rincer l'électrode à l'eau distillée.

Plonger l'électrode dans le milieu à analyser.

3.3 SORTIE ENREGISTREUR (0-5V)

La sortie enregistreur se trouve sur la face arrière de l’appareil.

Bornes noire (-) et rouge (+) pour fiche banane 4mm.

Correspondance : pH 0-14 pH

Sortie enregistreur 0-5000mV (0-5V)

4. DIFFÉRENTES ANOMALIES POSSIBLES

ANOMALIES CONSEILS

Pas d’affichage Vérifier l’alimentation 230V

Vérifier le branchement du bloc d’alimentation

dans la prise alimentation.

Pas de stabilisation du pH quelle que

soit la solution mesurée.

Vérifier que l’électrode de pH est correctement

immergée (pont d’écoulement, boule de verre).

Vérifier le branchement de cette électrode.

L’appareil indique une valeur proche

de 7,00 quel que soit le pH Vérifier l’état de l’électrode de pH (boule de verre)

Changer l’électrode de pH.

Lors de l’étalonnage dans la solution

tampon pH7, impossibilité d’amener

l’affichage à la valeur 7.00

Potentiomètre Offset en butée.

Vérifier le niveau de l’électrolyte de référence.

Changer l’électrolyte de l’électrode de référence

KCl 1 mol.L-1 (si électrolyte liquide).

Lors de l’étalonnage dans la solution

tampon pH4 ou pH9, impossibilité

d’amener l’affichage aux valeurs 4.00

et 9.00 respectivement.

Potentiomètre Slope en butée.

Vérifier la position du potentiomètre de

température.

Nettoyer l’électrode en la plongeant quelques

heures dans une solution diluée d’acide

chlorhydrique HCl (0,1 mol.L-1).

Français

pH Mètre PSD 1 9

5. RÈGLES DE SÉCURITÉ

L’alimentation secteur doit respecter les caractéristiques : 230V ± 10% et

50-60Hz 5W.

L’intérieur de l’appareil doit toujours être maintenu propre et sec.

Si l’appareil est utilisé d’une façon qui n’est pas conforme aux

spécifications, la protection assurée par l’appareil peut être compromise.

Débrancher l’appareil avant toute ouverture du boîtier.

Le bloc d’alimentation tient lieu de sectionneur de tension.

Le pH mètre PSD 1 est destiné à des personnes connaissant les bonnes

pratiques de laboratoire. Si le PSD 1 n’est pas utilisé conformément à

ces instructions d’utilisation, la protection offerte par le matériel peut être

réduite.

Le fonctionnement de l’appareil peut présenter des perturbations de

fonctionnement sous l’effet de champs électriques rayonnés ou

d’émissions conduites.

L’appareil ne doit pas être utilisé dans le cadre d’un fonctionnement

permanent sans contrôle humain.

Cet appareil produit, utilise et peut émettre une énergie sous forme de

radio fréquence et s’il n’est pas installé et utilisé conformément à la

notice d’utilisation, il peut causer des interférences avec les

communications radio.

Dans une zone résidentielle, l’utilisateur de ce matériel causera

probablement des interférences, auquel cas, l’utilisateur devra à ses

propres frais, prendre toutes les mesures requises pour remédier à

l’interférence.

Français

10 pH Mètre PSD 1

6. MAINTENANCE

L’instrument ne comporte aucune pièce susceptible d’être

remplacée par un personnel non formé et non agréé. Toute intervention non

agréée ou tout remplacement de pièce par des équivalences risque de

compromettre gravement la sécurité.

6.1 NETTOYAGE

Utilisez un chiffon humidifié avec de l’eau propre ou avec un détergent neutre

pour essuyer l’émetteur, et utilisez ensuite un chiffon sec pour l’essuyer de

nouveau.

N’utilisez de nouveau l’appareil que lorsqu’il est complètement sec.

6.2 VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d’essais, une vérification

périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appareil. Pour les

vérifications et étalonnages, adressez- vous à nos laboratoires de métrologie

accrédités (renseignements et coordonnées sur demande) ou à l’agence de votre

pays.

6.3 RÉPARATIONS

Pour les réparations sous garantie et hors garantie, contactez votre agence

commerciale Chauvin Arnoux la plus proche ou votre centre technique régional

Manumesure qui établira un dossier de retour et vous communiquera la

procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par

téléphone aux numéros suivants : 02 31 64 51 55 (centre technique

Manumesure), 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors

garantie, retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre

distributeur.
