Notice de fonctionnement

Operating instructions

Bedienungsanleitung

Libretto d’istruzioni

Manual de funcionamiento

■PINCES MULTIMÈTRES

■MULTIMETER CLAMPS

■VIELFACH-MESSZANGEN

■MULTIMETRO A PINZA

■PINZAS MULTIMETRICAS

F11N

F13N

Signification du symbole

Attention ! Consulter la notice de fonctionnement avant

d’utiliser l’appareil. Dans la présente notice de fonction-

nement, les instructions précédées de ce symbole, si

elles ne sont pas bien respectées ou réalisées, peuvent

occasionner un accident corporel ou endommager

l’appareil et les installations.

Signification du symbole

Cet appareil est protégé par une isolation double ou une

isolation renforcée. Il ne nécessite pas de raccordement

à la borne de terre de protection pour assurer la sécurité

électrique.

Vous venez d’acquérir une pince multimètre F11N ou F13N

et nous vous remercions de votre confiance. Pour obtenir le

meilleur service de votre appareil :

-lisez attentivement cette notice de fonctionnement,

- respectez les précautions d’emploi.

PRECAUTIONS D’EMPLOI

nS'assurer du bon alignement du conducteur par rapport

aux repères et de la fermeture correcte de la pince.

nCette pince peut être utilisée dans des installations de

catégorie III, avec des tensions toujours inférieures à

600 V par rapport à la terre. La catégorie III répond aux

exigences de fiabilité et de disponibilité sévères corres-

pondantauxusagespermanentssurdesinstallationsfixes

industrielles (cf. IEC 664-1).

nNe pas utiliser la pince pour des courants supérieurs à

1000 A. Limiter le temps de mesure pour les courants

compris entre 700 A et 1000A.

nS'assurer du positionnement correct du commutateur et

éventuellement des cordons avant toute mesure.

nToujours déconnecter les cordons de la pince pendant

les mesures de courant.

nToujours déconnecter la pince de toute source électrique

avant de changer la pile.

nNe pas effectuer de mesure de résistance, de test de

continuité ou de test diode sur un circuit sous tension.

nPlacer le commutateur sur OFF quand vous n'utilisez pas

la pince.

English .........................................................................14

Deutsch .......................................................................26

Italiano .........................................................................38

Español........................................................................50

SOMMAIRE

1. Etiquette.................................................................4

2. Présentation ..........................................................4

3. Description ............................................................5

4. Caractéristiques électriques ...............................7

5. Mesure d'intensité alternative .............................9

6. Mesure de tension ................................................9

7. Mesure de valeur maxi .........................................9

8. Mesure de résistance ...........................................10

9. Test sonore de continuité ....................................10

10. Test diode ..............................................................10

11. Mesure de fréquence ............................................11

12. Caractéristiques générales..................................11

13. Garantie .................................................................12

14. Maintenance ..........................................................13

15. Annexe ...................................................................62

POUR COMMANDER

Pince multimètre F11N ........................................ P01.1207.51C

Pince multimètre F13N ........................................ P01.1207.53C

Livrées dans leur étui de transport avec un jeu de 2 cordons à

pointe de touche, une pile 9V et cette notice de fonctionnement.

Pince multimètre F11N“blister” ..........................P01.1207.51Z

Pince multimètre F13N“blister” ..........................P01.1207.53Z

Livrées sous blister, sans étui, avec un jeu de 2 cordons à pointe

de touche, une pile 9V et cette notice de fonctionnement.

Accessoires et rechanges

n Jeu de deux cordons ............................................P01.2951.49

n Pile 9 V (6LF22) ....................................................P01.1006.20

n Etui de transport ...................................................P01.2980.43

1. ÉTIQUETTE

Cinq étiquettes adhésives sont fournies avec votre pince

multimètre.

Choisissez l’étiquette correspondant à votre langue et sur-

tout n’oubliez pas de la coller au dos de la pince.

Cette étiquette aide mémoire rappelle les fonctions essen-

tielles de votre pince et les valeurs maximales à ne pas dé-

passer.

2. PRÉSENTATION

Les pinces multimètres F11N et F13N disposent de 4000

points de mesures avec sélection automatique de calibre.

Ellescorrespondent aux besoins de contrôles etmaintenance

sur tout type d'équipement électrique basse tension.

Leur parfaite ergonomie en font des instruments très simple

à utiliser.

Elles mesurent directement les intensités alternatives, sans

ouverture du circuit, en toute sécurité.

■La F11N s’utilise uniquement pour des tensions et cou-

rants sinusoïdaux.

■La F13N donne la valeur efficace vraie (RMS) pour tout

courant et tension, déformé ou sinusoïdal.

Leurs fonctions communes :

- intensité alternative jusqu'à 700 A,

- tension continue et alternative jusqu'à 600 V,

- valeur maxi en intensité et tension,

- résistance jusqu'à 4 kW,

- test sonore de continuité,

- test diode,

- mémoire.

La fonction spécifique à la F13N :

- fréquence jusqu'à 4 kHz.

Conçues pour les professionnels, ces pinces répondent aux

critères de sécurité et aux normes internationales les plus

exigentes, notamment :

- IEC 1010-1 et IEC 1010-2-032.

Voir chapitre 12 - Caractéristiques générales.

3. DESCRIPTION

Voir 15 - Annexe

Fonctions communes aux F11N et F13N

Enserrage du câble.

La forme du circuit magnétique, spécialement étudié, offre

une capacitéd'enserrage élevée et répond à la majoritédes

applications courants forts.

A2 barres 50 x 5 mm

B2 câbles Æ25 mm

C1 câble Æ42 mm

Rappel : La pince ne doit enserrer qu'un seul conducteur de

phase, qui peut physiquement se subdiviser en 2 sections

plus petites. Par principe, la pince ne peut pas mesurer le

courant dans un conducteur incluant le câble de phase et le

câble de neutre.

1 Mâchoires

Elles enserrent le câble pour mesurer les intensités alternati-

ves.

L'entrefer est dotéd'un système antipincement du conducteur.

La couleur rouge a été choisie pour identifier la zone poten-

tiellement dangereuse en mesure de courant.

2 Garde

La garde antiglissement, sur toute la périphérie de la pince,

protège l'utilisateur, lors de l'enserrage d'un câble ou d'un

contact accidentel avec un conducteur non isolé.

3 Gachette

Pour actionner l'ouverture des mâchoires.

4 Touche MAX

Pour activer la fonction valeur maxi, en A et en V et pour

activer la fonction test diode.

Durée typique d'acquisition : < 500 ms (hors changement de

calibre).

NB : Cette touche est inactive en mesure de fréquence et de

résistance.

5 Touches HOLD

Cette fonction permet de mesurer dans un environnement

difficile, ou peu éclairé, en mémorisant la valeur pour une

lecture différée.

Cette fonction est active pour toutes les positions du com-

mutateur 6 .

Elle est actionnée par l’appui sur l’une des deux touches 5

et libérée en appuyant de nouveau sur l’une de ces touches

(système de va et vient).

▼

6 Commutateur rotatif

Pour sélectionner la marche/arrêt (OFF) et les fonctions de

base.

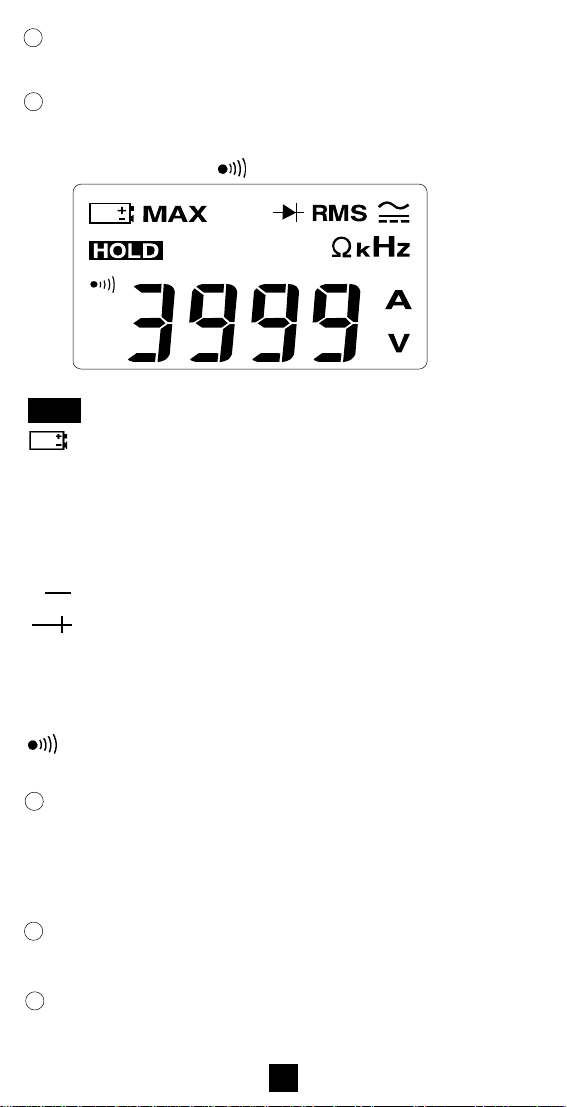

7 Afficheur

A cristaux liquides - 4000 points de mesures (chiffres de hau-

teur 12,5 mm) - Tous les symboles et fonctions sont visuali-

sés sur l'afficheur, sauf pour la F11N.

MAX : la fonction valeur maxi est activée.

HOLD : la fonction mémoire est activée.

: indication d'usure de la pile.

W : indique que la pince fonctionne en ohmmètre.

A : indique que la pince fonctionne en ampèremètre.

V : indique que la pince fonctionne en voltmètre.

~: indique que la pince mesure une tension ou un

courant alternatif.

... : indique que la pince mesure une tension continue.

: indique que la pince fonctionne en test diode.

OL : s’affiche pour indiquer un dépassement de calibre .

■Pour la F13N uniquement

RMS : mesure en valeur efficace.

kHz : fréquence.

: test sonore de continuité. NB : symbole non affiché

pour la F11N

8 Bornes d'entrée

Deux douilles de sécurité Æ4 mm pour les mesures de

tensions,résistances,continuité,diodeset fréquences(F13N).

La noire référencée "COM".

La rouge référencée " + ".

Écartement standard : 19 mm.

9Trois repères indiquent le positionnement de référence

du conducteur àl'intérieur du circuit magnétique.

Fonction spécifique à la F13N

X Hz : fréquence

Cette fonction est accessible par le commutateur rotatif.

▼

4. CARACTÉRISTIQUES ÉLECTRIQUES

4.1 Conditions de référence

■Température : + 18°C à+ 28°C

■Humiditérelative : 45 % à75 % HR

■Tension pile : 9 V ± 0,1 V

■Position du conducteur : centrédans la pince

■Absence de champ magnétique alternatif externe

■Absence de champ électrique

■Mesure sur signal sinusoïdal de 45 Hz à65 Hz

4.2 Étendue de mesure en alternatif : de 45 Hz à450 Hz

Précision (1)

Résolution

A ~

400A 100mA ± 2,5 % L ± 5 pt

700A 1 A ± 2,5 % L ± 5 pt(2) 1000 A crête

Surcharge

brèveadmissible

(1) Pour la F13N, erreur supplémentaireavec le facteurdecrête

Fc de 1,5 à2,5 : 5 % L - Fc de 2,5 à5 : 8 % L

(2) de 0 % à90 % du calibre

■Influence de la fréquence : < 2 % L de 45 Hz à450 Hz.

4.3 Intensité alternative

Surcharge

brèveadmissible

Précision

4.4 Tension continue

1000V eff.

1 MW

± 1 % L ± 3 pt

400V

600V 100mV

Résolution

1 V

V ... Impédance

d’entrée

± 1 % L ± 2 pt

4.5 Tension alternative

(1) Pour la F13N, erreur supplémentaireavec le facteurdecrête

Fc de 1,5 à3 : 3 % L - Fc de 3 à5 : 8 % L

■Influence de la fréquence : < 1 % L de 45 Hz à450 Hz.

Surcharge

brèveadmissible

Précision (1)

1000V eff.

1 MW

± 1,5 % L

± 5 pt

400V

600V 100mV

Résolution

1 V

V ... Impédance

d’entrée

± 1,5 % L

± 3 pt

4.6 Résistance

NB : Tension maxi de circuit ouvert : 4,4 V

Courant maxi de court-circuit : 1,2 mA

Surcharge

brèveaccidentelle

Précision

WRésolution

600 V eff.

400W

4000W

100mW

1 W

4.7 Test sonore de continuité

Signal sonore continu pour une résistance inférieure à

40 W± 10 W.

Temps de réponse : 10 ms.

Tension maxi de circuit ouvert : 4,4 V.

Courant maxi de court-circuit : 1,2 mA

Surcharge accidentelle admissible : 600 V eff.

4.8 Test diode

Mesure de la tension en volt (V) pour le sens direct,

OL ou “tension > 3,5 V”en sens inverse.

Tension maxi de circuit ouvert : 4,4 V.

Courant maxi de court-circuit : 1,2 mA

Précision : 3 % L + 10 pt, Résolution : 1mV

Surcharge accidentelle admissible : 600 V eff.

▼

± 1 % L

± 5 pt

± 1 % L

± 3 pt

4.9 Fréquence (pour la F13N uniquement)

Précision

Hz Résolution

1000V eff.

ou1000A crête

Surcharge

brèveaccidentelle

1 Hz ± 0,1 % L ± 1 pt4 kHz

Seuil de déclenchement : 1 V ou 1 A.

NB : les fréquences supérieures à4 kHz peuvent être indi-

quées, mais uniquement àtitre indicatif.

4.10 Valeur maxi (MAX)

Valeur max du signal positif mesuré.

Cette fonction est active pour les intensités alternatives et

les tensions continues et alternatives.

Temps typique d'acquisition : < 500 ms.

Erreur supplémentaire :

■Pour la F11N :

± 2,5 % L ± 3 pt (calibre haut), ± 2,5 % L ± 30 pt (calibre bas).

■■

■Pour la F13N :

Précision du calibre + erreur supplémentaire : ± 2,5 % L ± 5 pt.

4.11 Mémorisation (HOLD)

Cette fonction maintient la valeur affichée et est active pour

toutes les positions du commutateur.

5. MESURE D'INTENSITÉ ALTERNATIVE

■Placer le commutateur sur la fonction A~ :

sélection automatique des 2 calibres.

■Appuyer sur la gâchette pour ouvrir les mâchoires de la

pince et enserrer un seul conducteur.

■Mémoriser la mesure, si nécessaire, en appuyant sur une

des touches HOLD.

■Afficher la valeur maxi, si nécessaire, en appuyant sur la

touche MAX.

La F11N mesure la valeur moyenne et affiche la va-

leur efficace (uniquement pour un courant sinusoïdal).

La mesure serait erronée avec un courant déformé

(non sinusoïdal).

La F13N, par contre, donne la valeur efficace (RMS)

quel que soit le courant : déforméou sinusoïdal.

A partir d'environ 400 A, peut apparaître une légère

vibration des machoires, sans influence sur la mesure.

■Placer le commutateur sur la fonction A~, V~ ou V ...

■Appuyer sur la touche MAX .

■Procéder comme pour les mesures d'intensités ou de ten-

sions.

■La valeur positive du MAX s'affiche.

7. MESURE DE VALEUR MAXI

6. MESURE DETENSION

ALTERNATIVE ET CONTINUE

■Placer le commutateur sur la fonction V~ ou V... désirée :

sélection automatique des 2 calibres.

■Raccorder le cordon rouge dans la borne + et le noir dans

la borne COM et se connecter àl’élément àmesurer.

■Mémoriser la mesure, si nécessaire, en appuyant sur une

des touches HOLD.

■Afficher la valeur maxi, si nécessaire, en appuyant sur la

touche MAX.

La F13N donne la valeur efficace (RMS) quelle que

soit la tension, déformée ou sinusoïdale.

■Placer le commutateur sur la fonction W:

sélection automatique des 2 calibres.

■Raccorder le cordon rouge dans la borne + et le noir dans

la borne COM et se connecter àl’élément àmesurer.

■Mémoriser la mesure, si nécessaire, en appuyant sur une

des touches HOLD.

Attention : ne jamais procéder àune mesure de

résistance sur un circuit sous tension.

8. MESURE DE RÉSISTANCE

9.TEST SONORE DE CONTINUITÉ

■Placer le commutateur sur la fonction W

■Raccorder le cordon rouge dans la borne + et le noir dans

la borne COM et se connecter àl’élément àmesurer.

■Si la résistance est inférieure à40 Wle buzzer émet un

signal sonore continu et affiche la valeur approximative

de résistance.

Attention : ne jamais procéder àun test de continuité

sur un circuit sous tension.

▼

10.TEST DIODE

■Placer le commutateur sur la fonction W

■Appuyer sur la touche MAX

■Raccorder le cordon rouge dans la borne + et le noir dans

la borne COM et se connecter àla diode.

▼

■En sens direct de la diode mesurée, la lecture s'effectue

en V (calibre 4 V).

■En sens inverse l'affichage indique OL ou tension > 3,5V.

■Il est ainsi possible sur cette fonction de tester, outre des

diodesclassiques,des diodesélectroluminescentes (LED)

ou tout autre semi-conducteur inférieur àla tension de

circuit-ouvert.

■Mémoriser la mesure, si nécessaire, en appuyant sur une

des touches HOLD.

Attention : ne jamais procéder àun test diode sur un

circuit sous tension.

Other manuals for F11N

This manual suits for next models

Table of contents

Languages:

Other Chauvin Arnoux Measuring Instrument manuals

Chauvin Arnoux

Chauvin Arnoux C.A 742 IP2X User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1227 User manual

Chauvin Arnoux

Chauvin Arnoux F 21 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6250 User manual

Chauvin Arnoux

Chauvin Arnoux E6N User manual

Chauvin Arnoux

Chauvin Arnoux MN93 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1725 User manual

Chauvin Arnoux

Chauvin Arnoux FTV500 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 22 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1621 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6501 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 17 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6549 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1725 Instruction manual

Chauvin Arnoux

Chauvin Arnoux MEMO MD65 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC JM810A User manual

Chauvin Arnoux

Chauvin Arnoux AEMC 407 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC Digital FlexProbe 400D-6 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6460 User manual

Chauvin Arnoux

Chauvin Arnoux C.A. 773 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 773 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 21 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6545 User manual

Chauvin Arnoux

Chauvin Arnoux BR04-05-06-07 User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
