Chauvin Arnoux C.A 6292 User manual
Microhmmètre 200A
200A microhmmeter
200A Micro-Ohmmeter
Microhmmetro 200A
Micróhmetro 200A
FR - Guide de démarrage rapide
GB - Quick start guide
DE - Schnellstart-Anleitung
IT - Guida di utilizzo rapido
ES - Guía de inicio rápido
C.A 6292
2
➀➁➂
➅
➉
➇
➃
➄
➆➈
Rx
C.A 6292
MICRO-OHMMETER

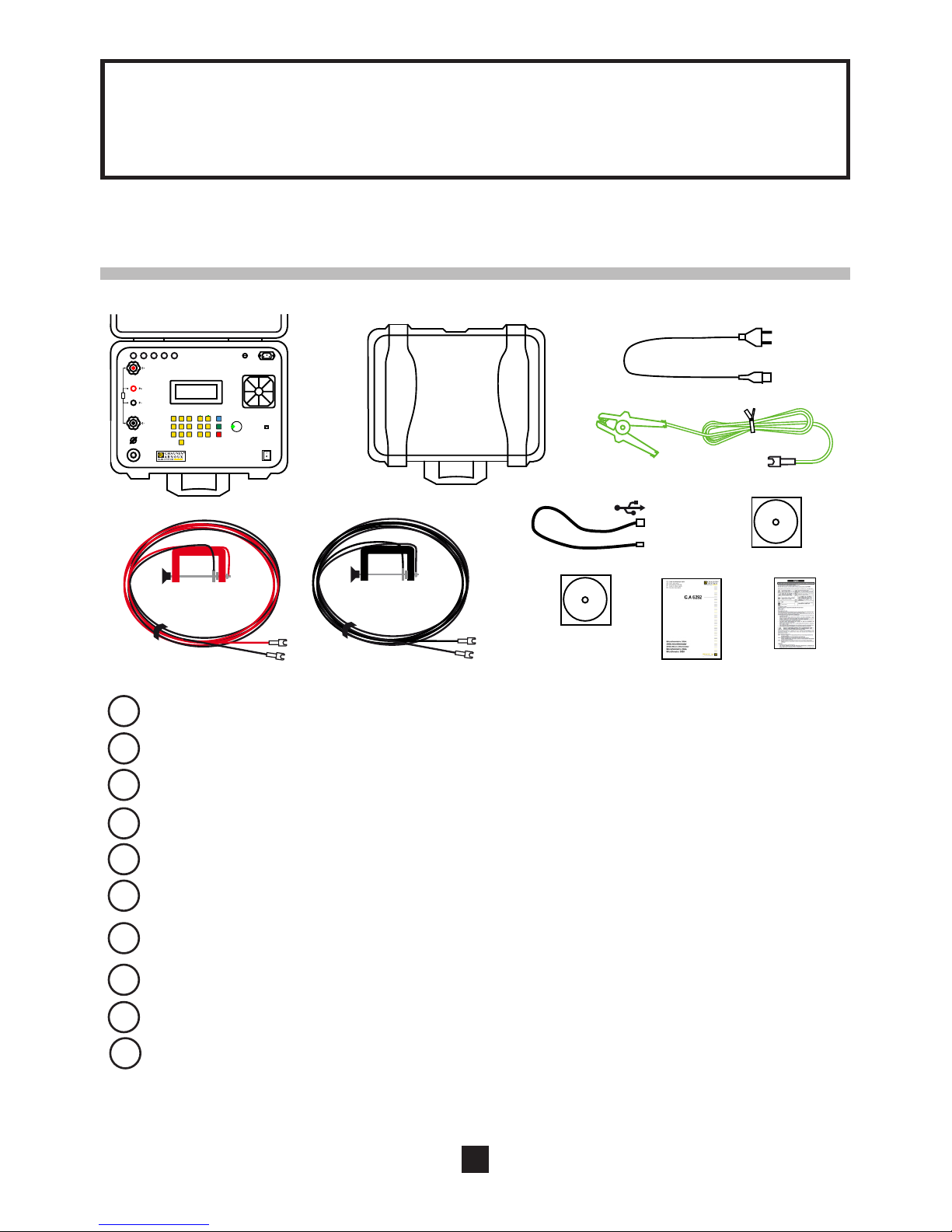

1. ÉTAT DE LIVRAISON
1Un C.A 6292 équipé d’un fusible de protection.
2Une valise contenant les différents cordons et accessoires.
3Un cordon d’alimentation secteur.
4Deux cordons Kelvin (un rouge et un noir) de 6 m terminés par des serre-joint.
5Un cordon vert de 3 m terminé par une pince crocodile.
6Un cordon USB A/B de 1,5 m.
7Deux logiciels de transfert de données DataView®et MOT (Micro-Ohmmeter Transfer) sur
CD-ROM.
8Une notice de fonctionnement sur CD-ROM (1 chier par langue).
9Un guide de démarrage rapide multilingue.
10 Une che de sécurité multilingue.
English ....................................................................................................................... 10
Deutsch ...................................................................................................................... 18
Italiano ........................................................................................................................ 26
Español ...................................................................................................................... 34
3
MAX
Rx
C.A 6292
MICRO-OHMMETER

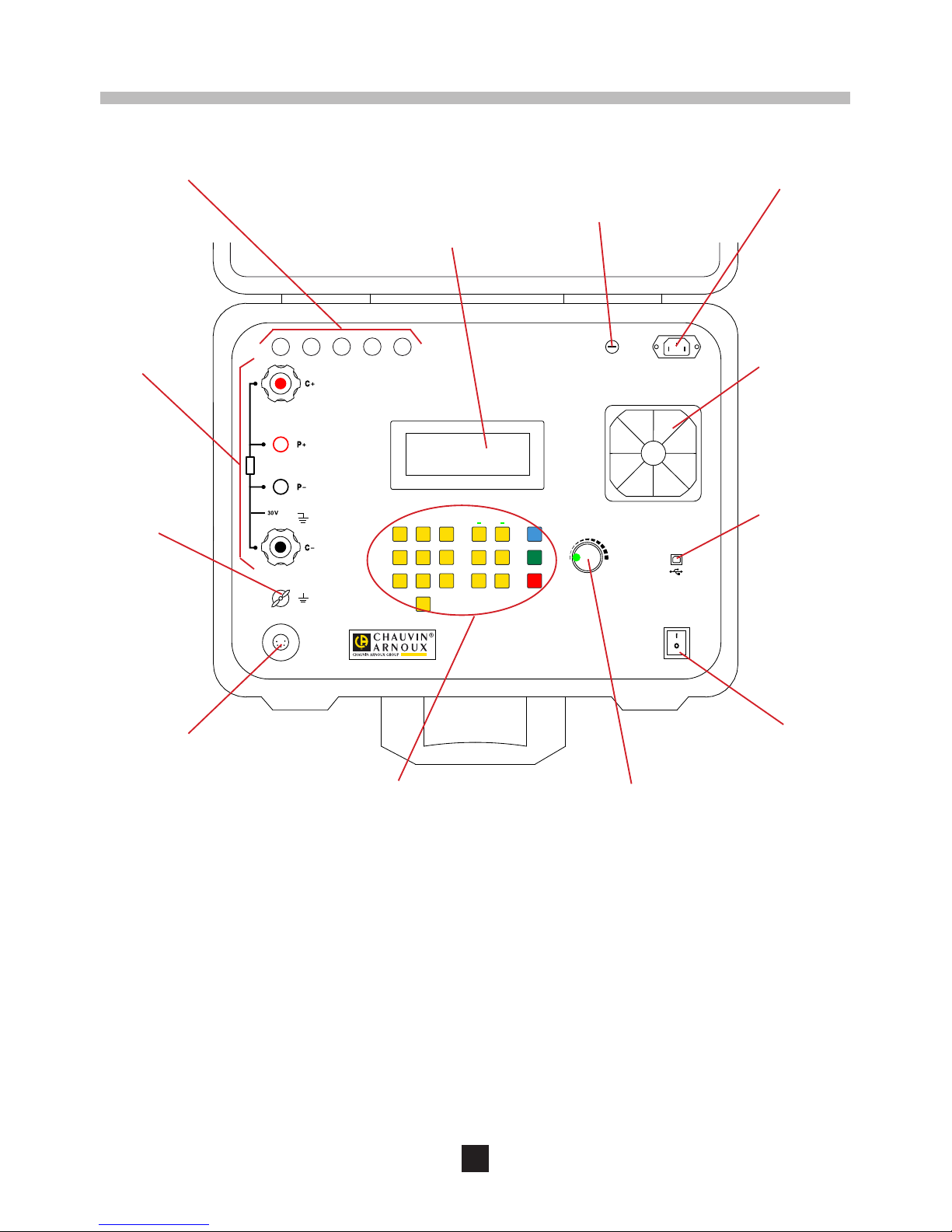

2. PRÉSENTATION DE L’APPAREIL
Afcheur LCD.
Fusible de protection.
Prise secteur pour
brancher le cordon
d’alimentation.
Ventilateur.
Prise USB.
Bouton
marche/arrêt.
Bouton de sélection
et de réglage.
Clavier de 19 touches.
Connecteur pour pince
ampèremétrique (en
option).
Borne de
terre.
4 bornes de
branchement.
Prises d’air pour
l’aération.
4

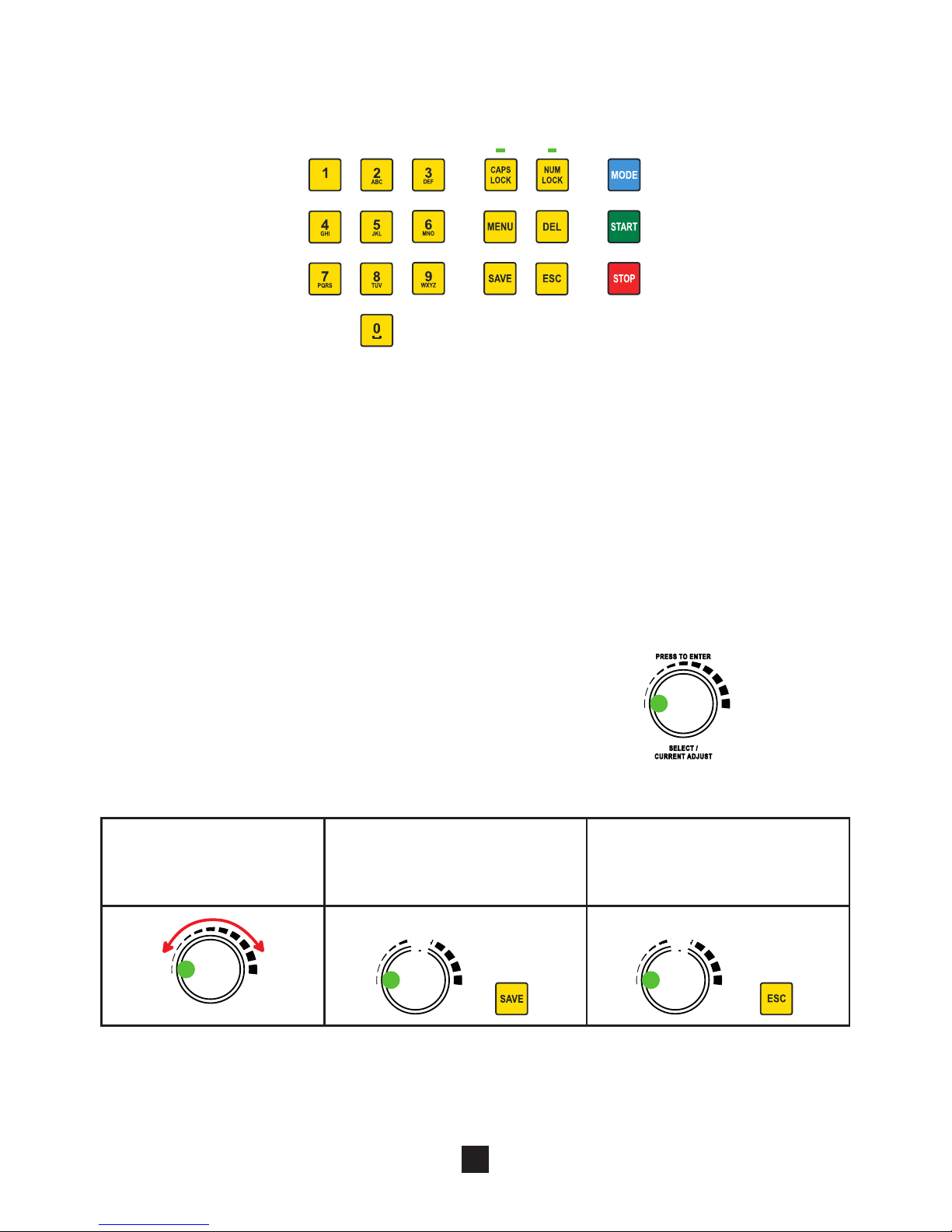

Les touches de fonction permettent de choisir entre plusieurs paramètres de conguration.
CAPS LOCK : Lorsqu’elle est activée (voyant vert allumé au-dessus de la touche), les lettres seront
en majuscules. Lorsqu’elle n’est pas activée, les lettres seront en minuscules.
NUM LOCK : Lorsqu’elle est activée (voyant vert allumé au-dessus de la touche), le clavier sera
numérique. Lorsqu’elle est n’est pas activée, le clavier sera en lettres.
MENU : Pour afcher le menu principal avec lequel vous pouvez congurer l’appareil et les mesures.
DEL : Pour effacer.
SAVE : Pour enregistrer la conguration et remonter d’un niveau de menu.
ESC : Pour annuler et remonter d’un niveau de menu.
MODE : Pour basculer entre les modes de fonctionnement Normal et BSG (les deux côtés reliés
à la terre).
START : Pour démarrer la mesure.
STOP : Pour arrêter la mesure.
2.2. BOUTON
Le bouton rotatif a deux fonctions :
Réglage du courant de mesure ;
Navigation dans le menu et sélection des options.
Lorsque l’écran principal est afché, un appui sur le bouton a le même effet que la touche MENU.
Dans un menu, une rotation
du bouton permet de
parcourir la liste des options.
Dans un menu, un appui sur le
bouton valide l’option sélectionnée
et produit le même effet qu’un
appui sur la touche SAVE.
Dans un menu, un appui long sur le
bouton produit le même effet qu’un
appui sur la touche ESC.
=
> 2s
=
Pendant une mesure en mode manuel, un appui permet de régler le courant de test.
2.1. CLAVIER
Le clavier alpha-numérique permet d’attribuer des noms aux objets (groupes de tests) et de saisir les
informations de date et d’heure.
5
Rx
C.A 6292
MICRO-OHMMETER
> 100 Vac
< 240 Vac
50 / 60 Hz

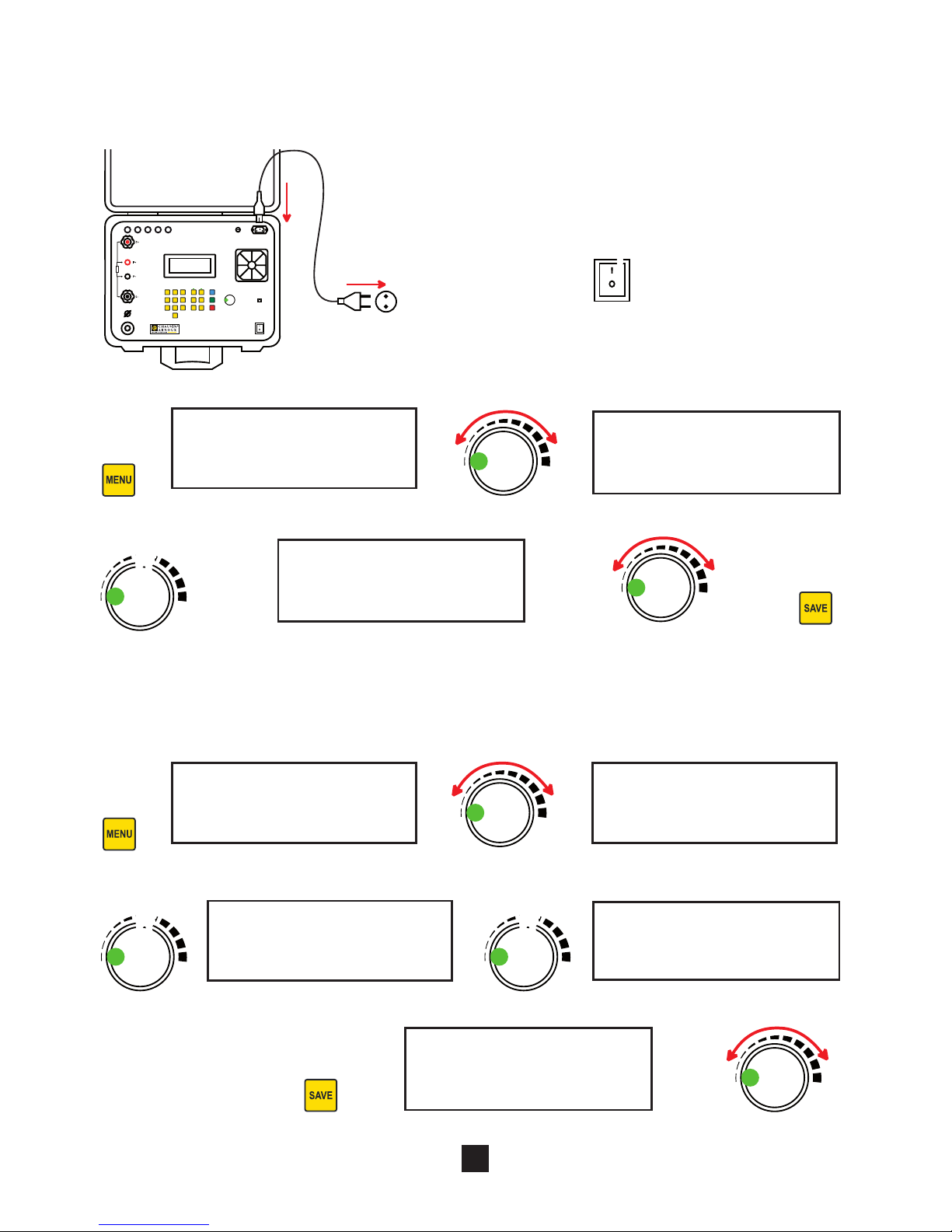

2.3. CHOIX DE LA LANGUE
Branchez le cordon secteur sur l’appareil et sur une prise secteur, puis allumez l’appareil en mettant
l’interrupteur sur I.
L’écran s’allume et
l’appareil effectue un
auto-test.
=== MENU ===
CONFIGURATION TEST
LANGUE (LANGUAGE)
MEMOIRE
=== MENU ===
CONFIGURATION TEST
LANGUE (LANGUAGE)
MEMOIRE
== LANGUE (LANGUAGE) ==
•
ENGLISH
FRANCAIS
ITALIANO
2.4. RÉGLAGES DE L’HEURE ET DE LA DATE
=== MENU ===
CONFIGURATION TEST
LANGUE (LANGUAGE)
MEMOIRE
=== MENU ===
LANGUE (LANGUAGE)
MEMOIRE
PARAMETRES

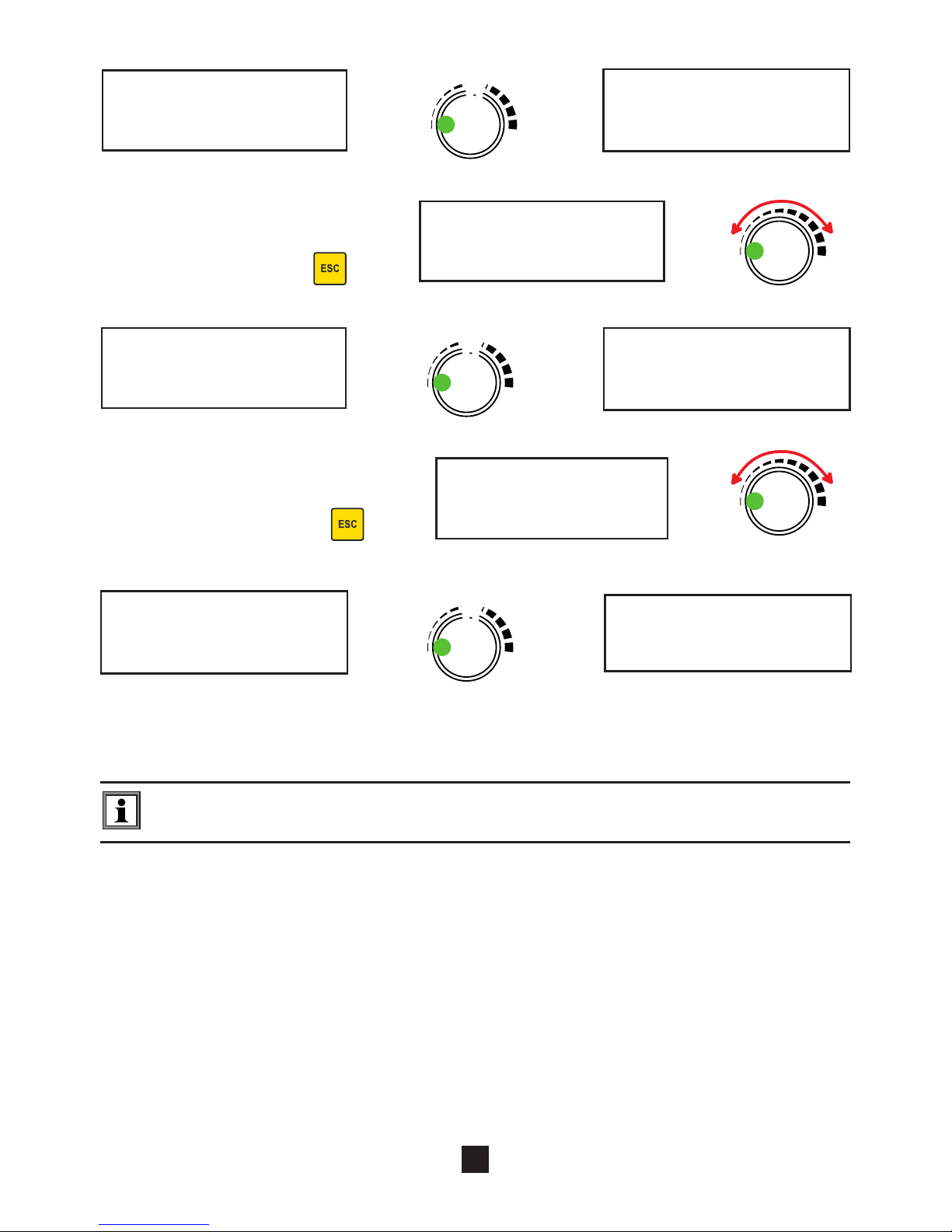

=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
=== FORMAT DATE ===
•
MM/JJ/AA
JJ/MM/AA
Validez votre sélection
en appuyant sur la
touche SAVE.
=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
6
=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
=== FORMAT HEURE ===
•
12H
24H
=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
=== DATE ===
24/02/2015
Utilisez le clavier
numérique pour saisir
la date du jour. Puis
validez en appuyant
sur SAVE.
=== CONFIGURATION ===
FORMAT DATE
FORMAT HEURE
DATE
=== CONFIGURATION ===
FORMAT HEURE
DATE
HEURE
=== HEURE ===
10:36
Utilisez le clavier numérique pour saisir l’heure. Puis validez en appuyant sur le bouton rotatif.
En cas d’erreur, vous pouvez appuyer sur la touche ESC pour revenir au menu CONFIGURATION
sans modier les réglages en cours.
7
Rx
C.A 6292
MICRO-OHMMETER
> 100 Vac
< 240 Vac
50 / 60 Hz
3. UTILISATION
L’appareil doit être utilisé conformément aux procédures de sécurité et aux règles d’utilisation à
proximité des systèmes sous haute tension. Les tensions et courants générés peuvent être
dangereux.
3.1. PRÉCAUTIONS D’EMPLOI
L’appareil doit être relié à la terre par la borne de terre du cordon d’alimentation.
N’utilisez que les cordons fournis avec l’appareil.
Lors de la mesure des contacts d’un disjoncteur, ses contacts doivent être fermés et reliés à la terre.
La partie reliée à la terre doit être reliée à la borne C-.
Vériez l’absence de toute tension sur les bornes de mesure et la borne de terre.
Des températures élevées peuvent apparaître sur les bornes de courant.
Ne branchez ou ne débranchez jamais les câbles pendant une mesure. Arrêtez-la d’abord.
L’appareil ne doit jamais être utilisé dans un environnement explosif (ce qui inclut les salles peu
ventilées contenant des batteries).

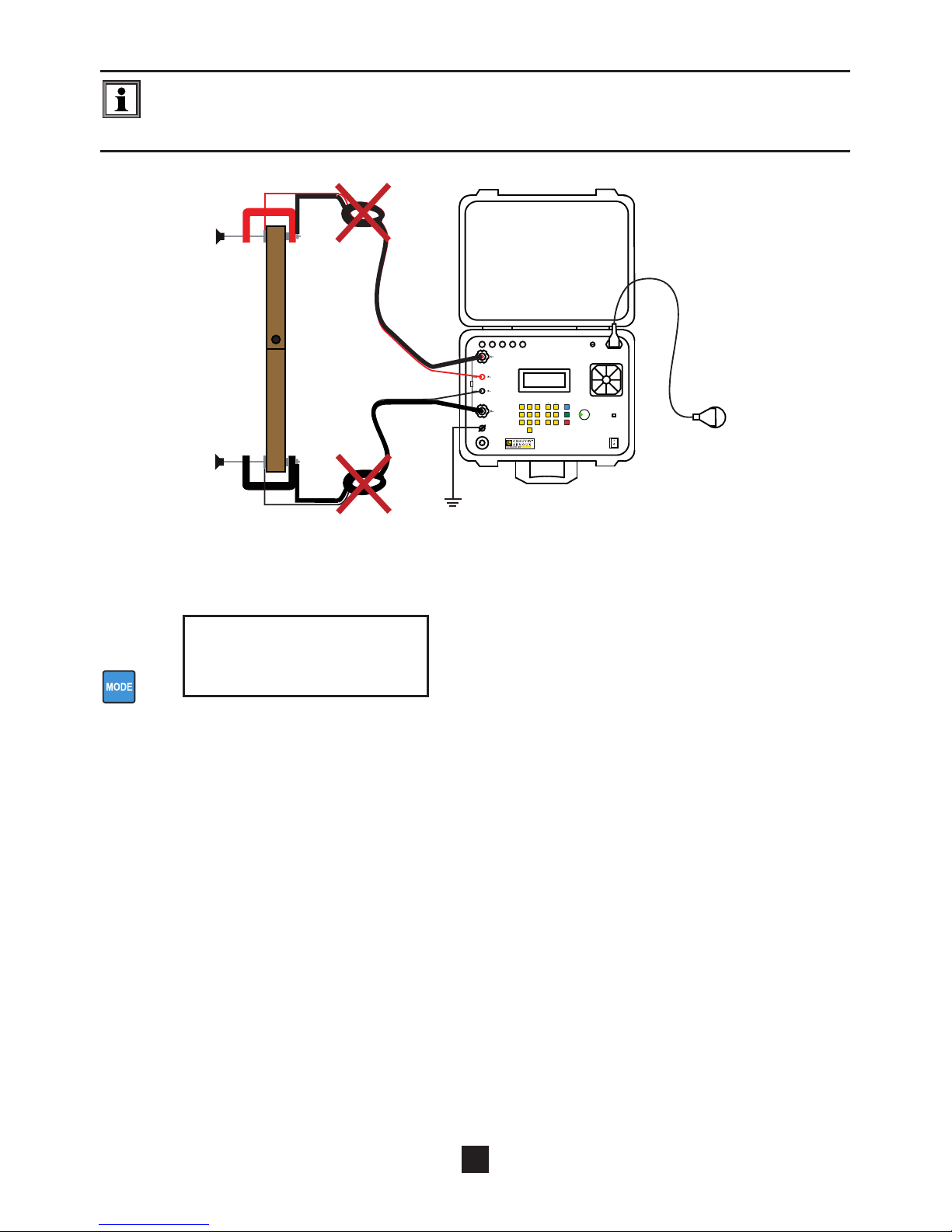

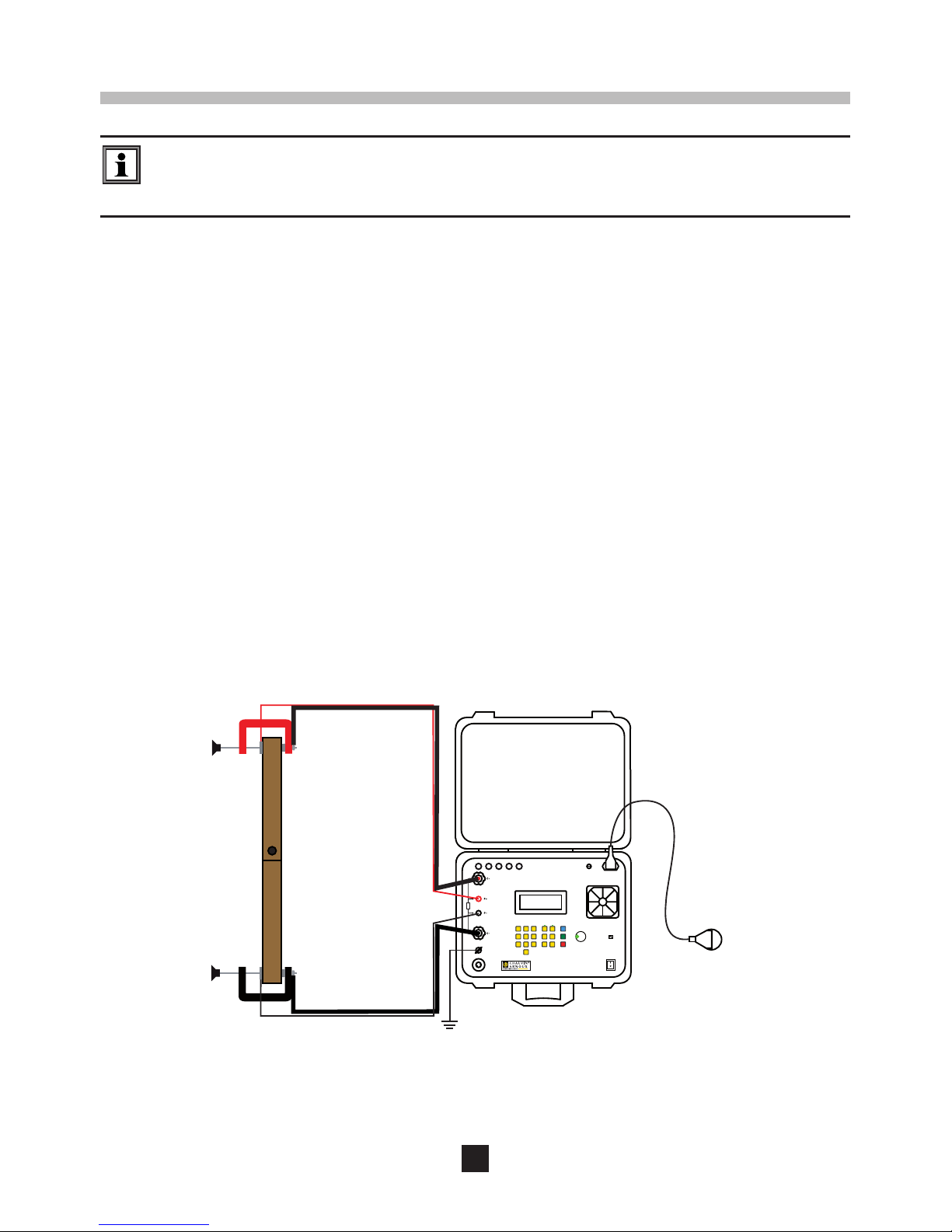

3.2. BRANCHEMENT
3.3. MESURE NORMALE
A l’aide du cordon fourni, branchez l’appareil sur le secteur.
Vériez que le dispositif à tester n’est pas sous tension.
Avant d’allumer l’appareil, branchez les cordons de test sur le dispositif à tester et sur les bornes
de l’appareil. Branchez les cordons courant sur les bornes C+ et C-, et les cordons tension sur les
bornes P+ et P-.
8
Rx
C.A 6292
MICRO-OHMMETER
> 100 Vac
< 240 Vac
50 / 60 Hz
Serrez bien les bornes pour diminuer les résistances de contact et limiter l’échauffement. De
même, serrez bien les serre-joints. Veillez à ce que les cordons soient bien déroulés et qu’ils ne
fassent pas de boucle.
Allumez l’appareil en mettant l’interrupteur sur I.
Appuyez sur la touche MODE pour dénir le mode NORMAL.
BARRE 12
NORMAL (150A 60S)
MENU
02/03/2015 10:20

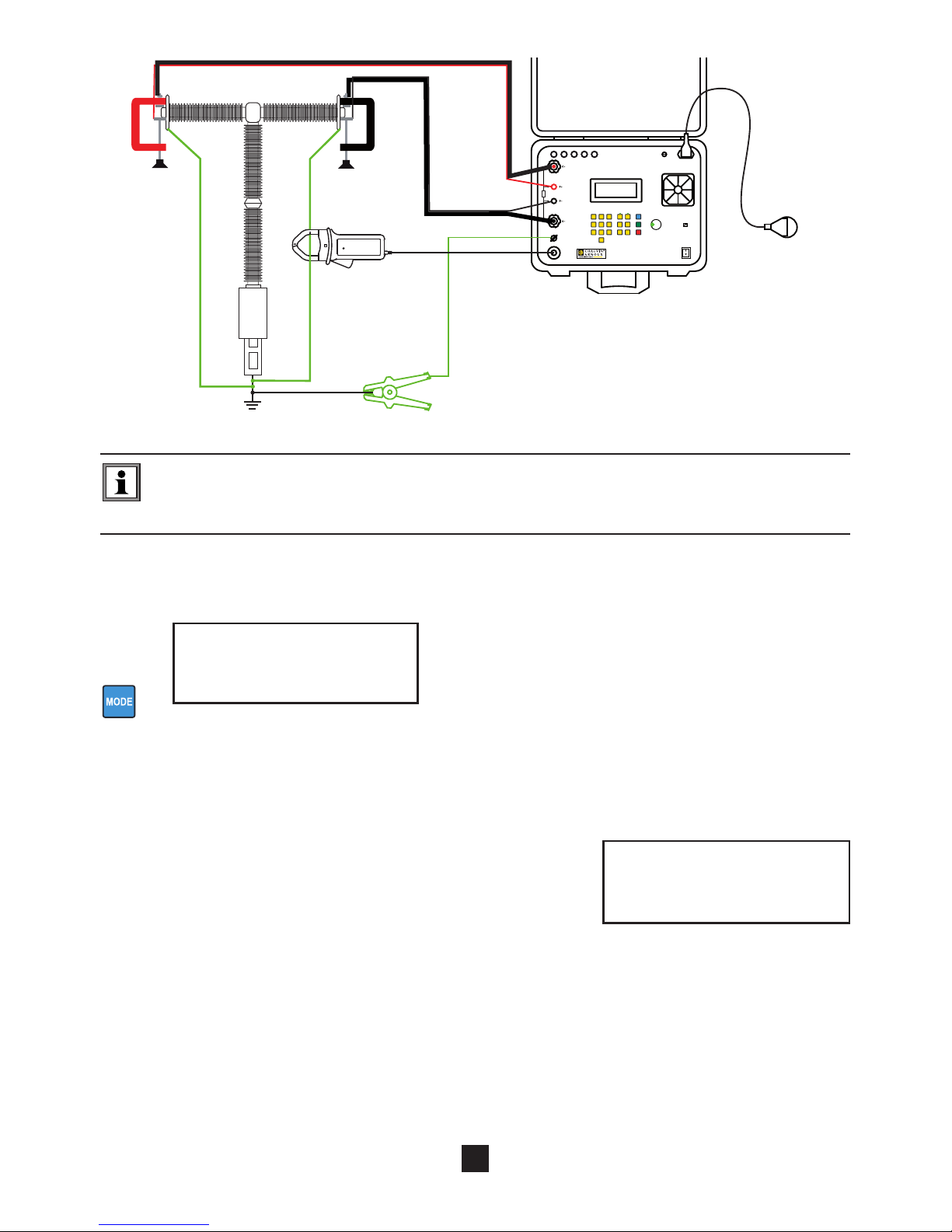

3.4. MESURE BSG (LES 2 CÔTÉS RELIÉS À LA TERRE)
Cette mesure nécessite d’avoir la pince ampèremétrique en option MR6292.
Comme pour une mesure normale, branchez l’appareil sur le secteur.
Vériez que le dispositif à tester n’est pas sous tension.
Avant d’allumer l’appareil, branchez les cordons de test sur le dispositif à tester et sur les bornes
de l’appareil. Branchez les cordons courant sur les bornes C+ et C-, et les cordons tension sur les
bornes P+ et P-.
Rajoutez les branchements à la terre. Chacun des côtés de l’objet à tester doit être relié à la terre.
La borne de terre de l’appareil doit aussi être reliée à la terre à l’aide de la pince crocodile.
Branchez la pince ampèremétrique sur l’appareil et sur une des 2 liaisons à la terre. Elle mesurera
le courant dévié à la terre et évitera ainsi de faire une erreur sur la mesure.
9
Rx
C.A 6292
MICRO-OHMMETER
> 100 Vac
< 240 Vac
50 / 60 Hz
Serrez bien les bornes pour diminuer les résistances de contact et limiter l’échauffement. De
même, serrez bien les serre-joints. Veillez à ce que les cordons soient bien déroulés et qu’ils ne
fassent pas de boucle.
Allumez l’appareil en mettant l’interrupteur sur I.
Appuyez sur la touche MODE pour dénir le mode BSG.
DISJONCTEUR 8471
BSG (200A 90S)
MENU
02/03/2015 10:20
3.5. ÉCRAN PRINCIPAL
L’écran principal afche les paramètres du test en cours :
le nom de l’objet,
le mode de test,
le courant de test,
la durée du test
la date et l’heure.
Vous devez alors dénir ce différents paramètres à l’aide de la touche MENU.
NOM DE L’OBJET
NORMAL (100 A ---S)
MENU
02/03/2015 10:20
10
➀➁➂
➅
➉
➇
➃
➄
➆➈
Rx
C.A 6292
MICRO-OHMMETER
1. DELIVERY CONDITION
1One C.A 6292 with a protecting fuse.
2One carrying case containing the various leads and accessories.
3One power cord.
4Two Kelvin cords (one red and one black) 6m long terminated by clamps.
5One green lead 3m long terminated by a crocodile clip.
6One USB A/B cord 1.5m long.
7Two data transfer programs, DataView® and MOT (Micro-Ohmmeter Transfer), on CD-ROM.
8One user manual in 5 languages on CD-ROM (1 le per language).
9One multilingual getting started guide.
10 One multilingual safety data sheet.
ENGLISH
