Chauvin Arnoux C.A 811 User manual

C.A 811

C.A 813

■Luxmètres de poche

■Pocket luxmeter

■Taschen-Luxmeter

■Luxmetri tascabili

■Luxómetros de bolsillo

FRANÇAIS

ENGLISH

DEUTSCH

ITALIANO

ESPANOL

Notice de fonctionnement

User's manual

Bedienungsanleitung

Libretto d’Istruzioni

Manual de Instrucciones

Significations du symbole

ATTENTION ! Consulter la notice de fonctionnement avant

d’utiliser l’appareil.

Dans la présente notice de fonctionnement, les instructions

précédées de ce symbole, si elles ne sont pas bien respectées

ou réalisées, peuvent occasionner un accident corporel ou

endommager l’appareil et les installations.

Vous venez d’acquérir un luxmètre de poche C.A 811 ou

C.A 813 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

■lisez attentivement ce mode d’emploi

■respectez les précautions d’emploi

PRECAUTIONS D’EMPLOI

■Placer le capot de protection sur le capteur pendant le

transport (afin de protéger le diffusant) et entre deux

utilisations (pour atténuer le vieillissement de la cellule en

présence de forts éclairements).

■Respecter les conditions d'environnement climatiques (voir

§ 4)

GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant

douzemois après la date de mise à disposition du matériel

(extrait de nos Conditions Générales de Vente, communiquées

sur demande).

English ............................................................................................ 7

Deutsch .......................................................................................... 12

Italiano .......................................................................................... 17

Español .......................................................................................... 22

SOMMAIRE

1. PRESENTATION ............................................................ 3

2. DESCRIPTION ...............................................................3

3. UTILISATION ................................................................. 4

4. CARACTERISTIQUES ...................................................5

5. MAINTENANCE .............................................................6

6. POUR COMMANDER .................................................... 6

7. ANNEXE .......................................................................26

1. PRESENTATION

Les luxmètres de poche C.A 811 et C.A 813 sont des

appareils de mesure d’éclairement équipés d'une photodiode

au silicium. Légers, à affichage digital, ils peuvent être utilisés

très simplement d'une seule main.

2. DESCRIPTION

Voir § 7. Annexe (située à la fin de cette notice de fonctionnement)

➀Capteur muni d'un capot de protection de couleur noire et

d'un cordon spirale

➁Afficheur numérique à cristaux liquides, rétro-éclairé

- Afficheur principal : valeur numérique

3½ digits ou OL code d'erreur

- Symbôles :

Pile déchargée

Dernière valeur mesurée

klux / kfc Unité de la valeur affichée

MAX Valeur maximum (C.A 811)

PEAK Valeur crête (C.A 813)

➂Poussoir 2 fonctions :

Appui bref : activation/désactivation du rétro-éclairage de

l'affichage

Appui long :

- C.A 811 : Poussoir de commande de la valeur max

- C.A 813 : Poussoir de commande de la valeur crête

➃Poussoir de commande de maintien d'affichage de la dernière

mesure

➄Choix de la gamme de mesure employée

C.A 811 : 20 lux...20 klux en 4 gammes

C.A 813 : 20 lux...200 klux en 5 gammes

C.A 811 et C.A 813 : 20 fc...20 kfc en 4 gammes

➅Commutateur linéaire 3 positions :

-OFF :Mise hors circuit de l'appareil

-lux :Unité de mesure d'éclairement

-fc :Unité de mesure d'éclairement anglo-saxone

(footcandles)

3. UTILISATION

3.1 Procédure

1. Positionner le capteur bien à plat sur la surface dont on veut

connaître l'éclairement. Il est conseillé de s'éloigner de la

zone mesurée afin de ne pas la fausser la mesure (ombre

éventuelle).

2. Mise sous tension de l'appareil : sélectionner une des 2

unités de mesure avec le commutateur ➅, la mesure apparaît

sur l'afficheur attendre la stabilisation de la valeur affichée

et à l'aide de la touche ➄, choisir la gamme de mesure

appropriée.

3. Configurer l'appareil en fonction du type de mesure désiré, à

l'aide des touches de fonctions spéciales ➃ et ➂(voir § 3.2).

4. Relever la valeur mesurée après stabilisation de l'affichage.

La mise hors tension de l'appareil s'effectue en rammenant le

curseur du commutateur ➅sur la position OFF.

Nota : Si l'éclairement à mesurer est en dehors de la gamme

de mesure, l'appareil affiche OL, dans ce cas agir par appuis

brefs sur la touche ➄, pour choisir la gamme de mesure

appropriée.

3.2 Fonctions spéciales

Voir § 2. Description

HOLD :dès l'appui sur cette touche, l'appareil fige la dernière

valeur mesurée, cette fonction est désactivée à la mise

hors tension de l'appareil.

MAX : l'appareil (C.A 811) affiche la valeur max mesurée, cette

fonction est utile dans le cas de variations d'éclairement,

elle est désactivée à la mise hors tension de l'appareil

ou en appuyant à nouveau sur la touche.

PEAK : l'appareil (C.A 813) affiche la valeur crête mesurée,

cette fonction est utile dans le cas de variations

d'éclairement très rapides, elle est désactivée à la mise

hors tension de l'appareil ou en appuyant à nouveau

sur la touche.

4. CARACTERISTIQUES

■■

■Etendue de mesure :

- C.A 811 :20 lux, 200 lux, 2000 lux, 20 klux

20 fc, 200 fc, 2000 fc, 20 kfc

- C.A 813 : 20 lux, 200 lux, 2000 lux, 20 klux, 200 klux

20 fc, 200 fc, 2000 fc, 20 kfc

■■

■Résolution : 0,01 lux - 0,01 fc

■■

■Précision du C.A 811 (à 23°C ±5°C, < 75% HR)

-Réponse spectrale : CEI Photopic (voir courbe ci-dessous)

-Précision spectrale : f'1< 15%

-Réponse cosinusoïdale : f'2< 2%

-Précision totale pour

les sources de lumière communes : ±18% +2 pt

-Erreur intrinsèque (pour une source standard) (2856 K) :

±3% +10 pt

■■

■Précision du C.A 813 (à 23°C ±5%, < 75% HR)

-Réponse spectrale : CIE Photopic (voir courbe ci-dessous)

-Précision spectrale : f'1< 8%

-Réponse cosinusoïdale : f'2< 2%

-Précision totale pour

les sources de lumière communes : ±11% +2 pt

-Erreur intrinsèque (pour une source standard) (2856 K) :

±3% +10 pt

100

120

420 450 480 510 540 570 600 630 660 690

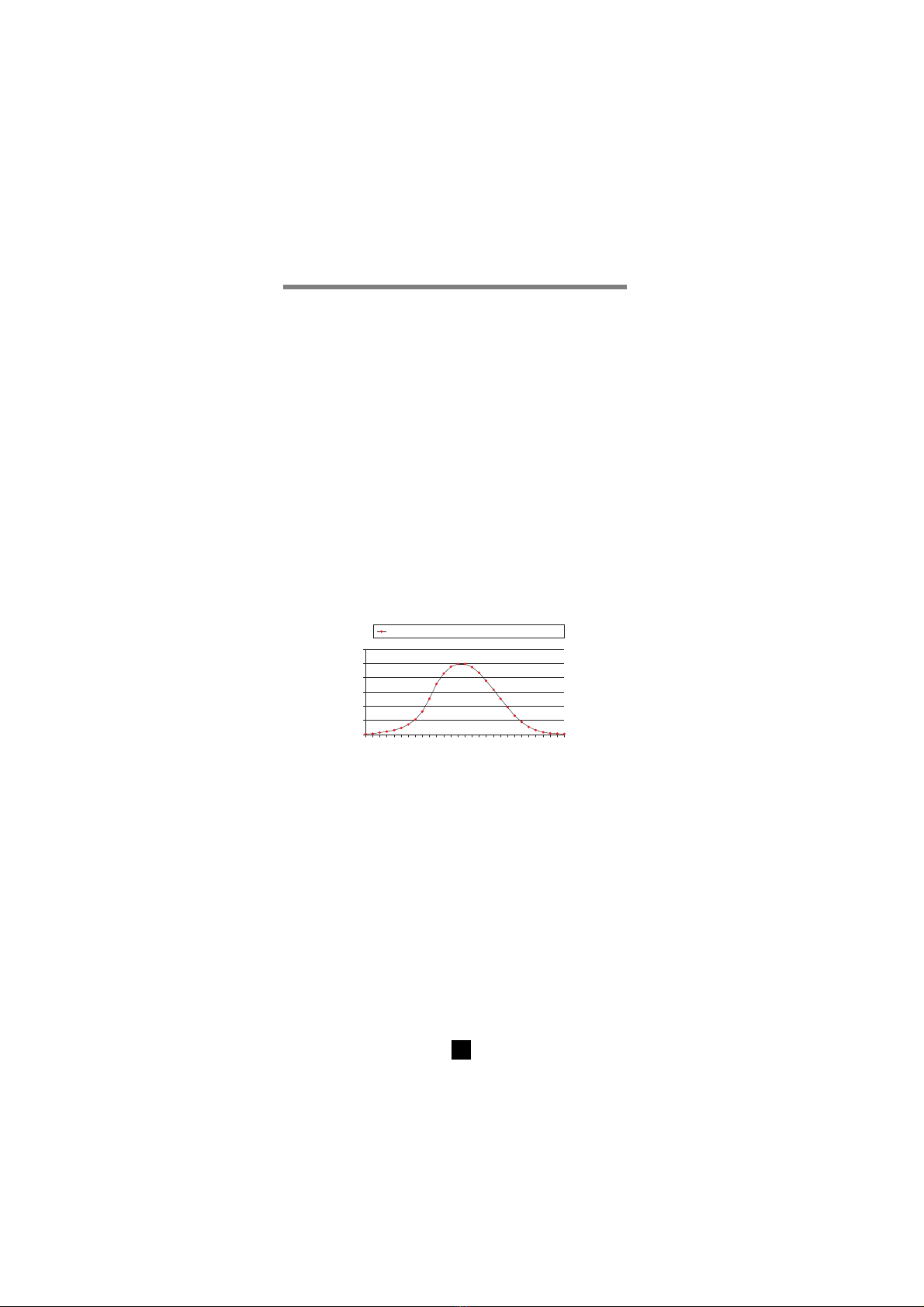

Sensibilité relative (%) vs lg. d'onde (nm)

■■

■Capteurs : Photodiode silicium

■■

■Environnement climatique

- Utilisation : 0 à +50°C, < 75% HR

- Stockage : -20°C à +60°C, 0 à 80% HR, sans pile

■■

■Alimentation : pile 9 V (type 6LR61 ou 6LF22)

■■

■Dimensions / Poids : 173 x 60,5 x 38 mm / 190 g avec piles

■Compatibilité électromagnétique

Émission et immunité en milieu industriel selon EN61326-1.

■Sécurité électrique selon EN 61010-1

■Etanchéité : IP 44 suivant IEC 60529, l'appareil doit-être

muni de sa gaine de protection.

5. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de

rechange qui ont été spécifiées. Le fabricant ne pourra

être tenu pour responsable de tout accident survenu suite

à une réparation effectuée en dehors de son service

après-vente ou des réparateurs agréés.

5.1 Entretien

5.1.1 Remplacement de la pile

■Placer le commutateur sur OFF

■Dégager le couvercle situé au dos de l'appareil

■Remplacer la pile usée par une pile 9 V (type 6LR61 ou 6LF22)

5.2 Nettoyage du boîtier

Nettoyer le boîtier avec un chiffon légèrement imbibé d’eau

savonneuse. Rincer avec un chiffon humide.

Ne pas utiliser de solvant.

5.3 Vérification métrologique

Comme tous les appareils de mesure ou d'essais, une

vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appareil.

Pour les vérifications et étalonnages, adressez-vous à nos

laboratoires de métrologie accrédités COFRAC ou aux centres

techniques MANUMESURE.

Renseignements et coordonnées sur demande :

Tél. : 02 31 64 51 55 - Fax : 02 31 64 51 72

5.4 Réparation

Pour les réparations sous garantie et hors garantie, contactez

votre agence commerciale Chauvin Arnoux la plus proche ou

votre centre technique régional Manumesure qui établira un

dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : http://www.chauvin-

arnoux.com ou par téléphone aux numéros suivants :

02 31 64 51 55 (centre technique Manumesure) ,

01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous

garantie et hors garantie, retournez l'appareil à votre agence

Chauvin Arnoux locale ou à votre distributeur.

6. POUR COMMANDER

C.A 811 ................................................................ P01172201Z

C.A 813 ................................................................ P01172401Z

Fourni avec une gaine antichoc, une pile 9 V et cette notice de

fonctionnement.

Rechange :

Pile .......................................................................... P01100620

Meaning of the symbol

Warning ! Please refer to the User’s Manual before using

the instrument.In this User’s Manual, the instructions

preceded by the above symbol, should they not be carried

out as shown, can result in a physical accident or dammage

the instrument and the installations.

Thank you for purchasing this C.A. 811 or C.A. 813 pocket

luxmeter.

To get the best service from this instrument:

nread this user’s manual carefully,

nrespect the safety precautions detailed

PRECAUTIONS FOR USE

■Place the protective cover on the sensor when transporting

it (to protect the diffuser) and when you are not using it (to

reduce ageing of the cell under strong lighting).

■Comply with the environmental conditions (see § 4)

WARRANTY

Our guarantee is applicable for twelve months after the date

on which the equipment is made available (extract from our

General Conditions of Sale, available on request).

English

CONTENTS

1. PRESENTATION ................................................................ 7

2. DESCRIPTION ...................................................................7

3. USE ....................................................................................8

4. SPECIFICATIONS ............................................................. 9

5. MAINTENANCE ...............................................................10

6. TO ORDER ....................................................................... 10

7. APPENDIX .......................................................................26

1. PRESENTATION

C.A 811 and C.A 813 pocket luxmeters are lighting

measurement instruments, equipped with a silicon photodiode.

They have a digital display and are light and easy to manipulate

in one hand.

2. DESCRIPTION

See § 7. Attachment (at the end of this user’s manual)

➀Sensor equipped with a black protective cover and a spiral

lead.

➁Backlit liquid crystal display

- Main display: numeric value

3½ digits or OL error code

- Symbols:

Low battery

Last value measured

klux / kfc Value of unit displayed

MAX Maximum value (C.A. 811)

PEAK Peak value (C.A. 813)

➂Dual function pushbutton:

Short press: activates/deactivates display backlighting

Long press:

- C.A 811 Max value pushbutton control

- C.A 813 Peak value pushbutton control

➃Pushbutton control to hold display of the last measurement

➄Choice of measurement range

C.A 811:20 lux...20 klux in 4 ranges

C.A 813:20 lux...200 klux in 5 ranges

C.A 811 and C.A 813 : 20 fc...20 kfc in 4 ranges

➅3-way switch:

-OFF :Switches the instrument off

-lux :Lighting measurement unit

-fc :Anglo-Saxon lighting measurement unit

(footcandles)

3. USE

3.1 Procedure

1. Place the sensor flat on the surface where you wish to

measure the lighting.Move away from the measurement area

to avoid influencing the measurement (possibility of shade).

2. To switch the instrument on: select one of the 2 measurement

units with ➅, the measurement appears on the display; wait

until the displayed value is stabilised and, with ➄, choose

the appropriate measurement range.

3. Configure the instrument according to the type of

measurement to be taken using special function keys ➃or

➂(see § 3.2).

4. Record the measured value once the display has stabilized.

The instrument is switched off by returning the cursor of ➅to

the OFF position.

Note: If the lighting to be measured is not within the

measurement range, the instrument will display OL;in this case,

press briefly on ➄a few times to choose the appropriate

measurement range.

3.2 Special functions

See § 2. Description

HOLD:when you press on this key, the instrument freezes on

the last value measured, this function is deactivated

when the instrument is switched off

MAX:the instrument (C.A 811) displays the maximum value

measured; this function is useful when the lighting varies,

it is deactivated when the instrument is switched off or

the key is pressed again.

PEAK: the instrument (C.A 813) displays the peak value

measured; this function is useful when the lighting varies

very rapidly, it is deactivated when the instrument is

switched off or the key is pressed again.

4. SPECIFICATIONS

■■

■Measurement range:

- C.A 811 20 lux, 200 lux, 2000 lux, 20 klux

20 fc, 200 fc, 2000 fc, 20 kfc

- C.A 813: 20 lux, 200 lux, 2000 lux, 20 klux, 200 klux

20 fc, 200 fc, 2000 fc, 20 kfc

■■

■Resolution:0.01 lux - 0.01 fc

■■

■Accuracy of the C.A. 811 (at 23°C ±5°C, < 75% RH)

-Spectral response: IEC Photopic (see curve below)

-Spectral accuracy: f’1< 15%

-Cosinusoidal response: f’2< 2%

- Total accuracy for

common light sources: ±18% +2 pt

-Intrinsic error (for a standard light source) (2856 K): ±3%

+10 pt

■■

■Accuracy of the C.A. 813 (at 23°C ±5%, < 75% RH)

-Spectral response: IEC Photopic (see curve below)

-Spectral accuracy: f’1< 8%

-Cosinusoidal response: f’2< 2%

-Total accuracy for common light sources: ±11% +2 pt

-Intrinsic error (for a standard light source) (2856 K):

±3% +10 pt

100

120

420 450 480 510 540 570 600 630 660 690

Relative sensitivity (%) vs wavelength (nm)

■■

■Sensors: Silicon photodiode

■■

■Climatic environment

- Utilisation: 0 to +50°C <75% RH

- Storage: -20°C to +60°C, 0 to 80% RH, without battery

■■

■Power supply:9 V battery (type 6LR61 or 6LF22)

■■

■Dimensions / Weight: 173 x 60.5 x 38 mm / 190 g with

batteries

■■

■Electrical safety as per EN 61010-1

■■

■Electromagnetic compatibility

Emissions and immunity in an industrial setting compliant

with EN 61326-1

■■

■Impermeability: IP 44 as per IEC 60529, the instrument

must be in its protective case.

Other manuals for C.A 811

This manual suits for next models

Table of contents

Languages:

Other Chauvin Arnoux Measuring Instrument manuals

Chauvin Arnoux

Chauvin Arnoux C.A 6292 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6418 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 41 User manual

Chauvin Arnoux

Chauvin Arnoux F 65 User manual

Chauvin Arnoux

Chauvin Arnoux F 65 User manual

Chauvin Arnoux

Chauvin Arnoux MAP COMPACT User manual

Chauvin Arnoux

Chauvin Arnoux C.A 8335 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6240 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 5205 User manual

Chauvin Arnoux

Chauvin Arnoux F205 Guide

Chauvin Arnoux

Chauvin Arnoux CA 8345 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6472 User manual

Chauvin Arnoux

Chauvin Arnoux PEL 105 User manual

Chauvin Arnoux

Chauvin Arnoux ULYS MD45-M User manual

Chauvin Arnoux

Chauvin Arnoux E3N User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6545 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 17 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6513 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 10 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 10101 User manual

Chauvin Arnoux

Chauvin Arnoux ULYS MD100-M User manual

Chauvin Arnoux

Chauvin Arnoux AEMC Simple Logger SL Series Service manual

Chauvin Arnoux

Chauvin Arnoux AEMC PowerPad 3945 Installation guide

Chauvin Arnoux

Chauvin Arnoux AEMC True Megohmmeter 3528 User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
