Dansk

Sikkerhedsforskrifter............................................................................................................2

Monterings- og betjeningsvejledning ...................................................................................3

Identifikation af dele.............................................................................................................4

Opsamlerkasse....................................................................................................................4

Montering.............................................................................................................................4

Installation af bioklip og plade..............................................................................................5

Højdejustering......................................................................................................................5

Start og stop af motor ..........................................................................................................6

Olieskift................................................................................................................................6

Rengøring af skjold..............................................................................................................7

Tændrør...............................................................................................................................7

Opbevaring og vedligeholdelse............................................................................................7

Tekniske specifikationer.......................................................................................................8

Sikkerhedsforskrifter

Unge under 18 år må ikke benytte rotorklipperen.

Bær altid stramtsiddende fodtøj under klipningen.

Sørg for at eventuelle tilskuere er mindst 5 meter væk fra det sted, hvor du

arbejder med maskinen.

Når du klipper ved buske og på skråninger, kræves der speciel forsigtighed

(f.eks. klipning langs græskanter). Benyt eventuelt sikkerhedsfodtøj.

Sørg for at fjerne genstande som f.eks. sten og grene fra græsplænen, før du

klipper den.

Når motoren er startet, må du ikke tippe rotorklipperen fremover. Tip den

bagover, så knivene vender bort fra kroppen.

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk

Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information

til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan

Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside

www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste

forhandler. Du finder forhandlerliste på www.texas.dk

Når knivene kører, må du under ingen omstændigheder stikke hænder eller

fødder ind under klippeskjoldet.

Motoren skal stoppes, når klippehøjden justeres.

Rengøring og vedligeholdelse af rotorklipperen må kun foretages, når motoren

er stoppet.

Stop altid motoren når klipperen ikke bruges.

Brændstof må kun påfyldes i fri luft. Aftør spildt brændstof før maskinen startes.

Gå mindst 3 meter væk fra påfyldningsstedet før maskinen startes. Fyld aldrig

brændstof på en varm motor. Vent til den er afkølet. Brug af åben ild i nærheden

af påfyldningsstedet er forbudt.

Når rotorklipperen transporteres, skal motoren være stoppet, og kniven stå

stille.

Rør aldrig ved tændrøret, når du starter maskinen eller arbejder med den.

Motorens omdrejningstal må af sikkerhedsmæssige grunde aldrig overskride det

omdrejningstal, der er angivet på typeskiltet.

Lad aldrig maskinen køre i et rum med dårlig ventilation.

Vær sikker på at kniven er ordentligt fastspændt, før du starter klipningen. Brug

altid arbejdshandsker, når du arbejder med kniven.

Slibning af kniven skal være ensartet (begge sider slibes) for at undgå

vibrationer i klipningen. Er kniven stødt på en forhindring, bør du lade en

fagmand efterse den. Har kniven fået beskadigelser, bør den udskiftes med en

ny.

Benyt kun originale reservedele.

Monterings- og betjeningsvejledning

Din plæneklipper er fremstillet i henhold til de seneste sikkerhedsspecifikationer. Disse

omfatter et knivbremsesystem, der standser motor og kniv på 5 sekunder, når

knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt

nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper.

Identifikation af dele

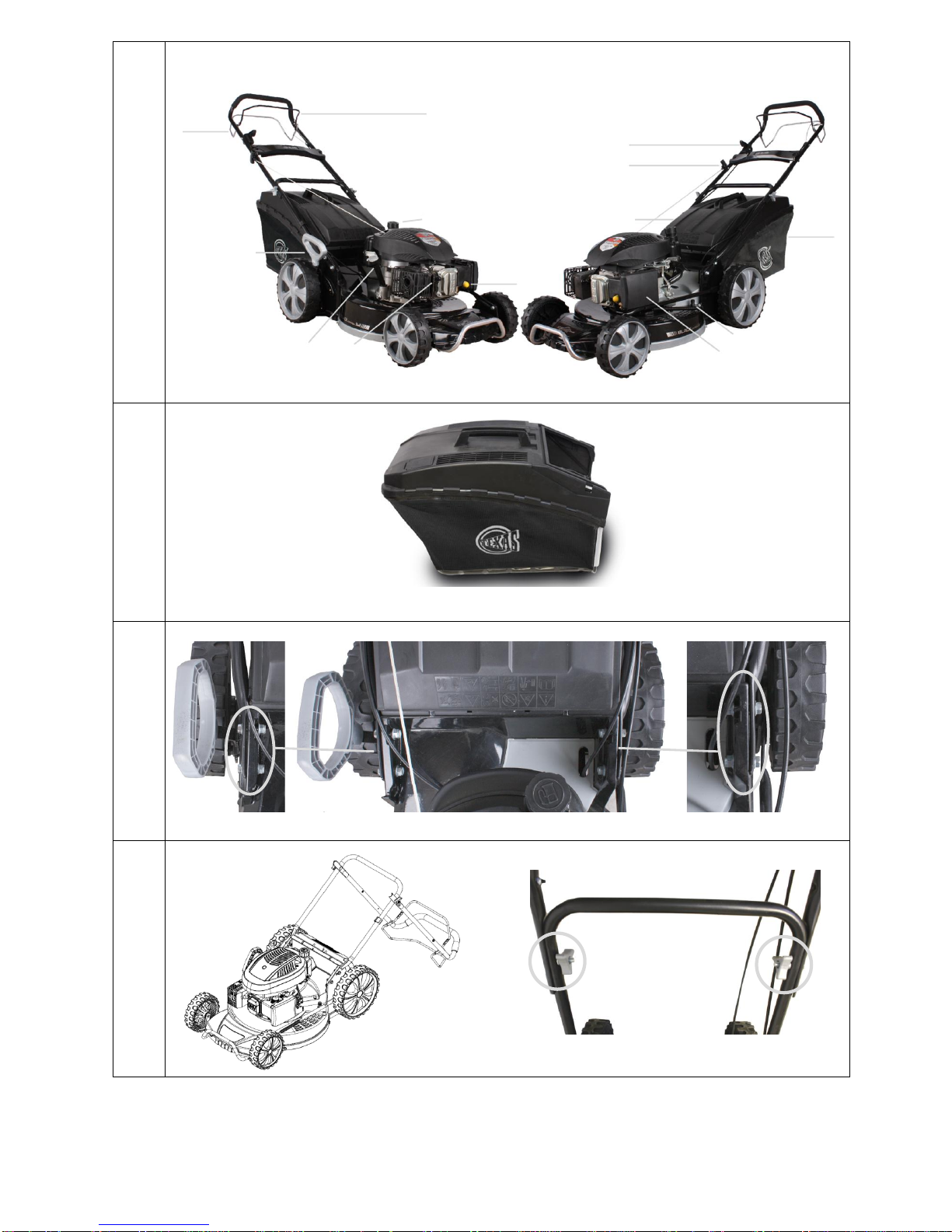

Se fig 1

A. Starthåndtag

B. Udkasterklap

C. Opsamlerkasse

D. Højdejustering

F. Olieprop / Oliepåfyldning

G. Benzinpåfyldning

H. Luftfilter

I. Primer

J. Tændrørshætte

K. Håndtag for selvtræk

L. Stop håndtag

M. Gasregulering

N. Haveslange studs

Opsamlerkasse

Saml opsamleren som vist fig 2.

Den sorte metalbøjle monteres inden i låget. Den sorte stofbund monteres på låget, som

vist på

De hvide klips, der er på synet posen klemmes ind over den sorte bøjle.

Montering

Plæneklipperen er næsten opsamlet komplet fra fabrikken.

Tag plæneklipperen ud af kassen og træk det øverste styr opad. Pas på at kablerne ikke

kommer i klemme.

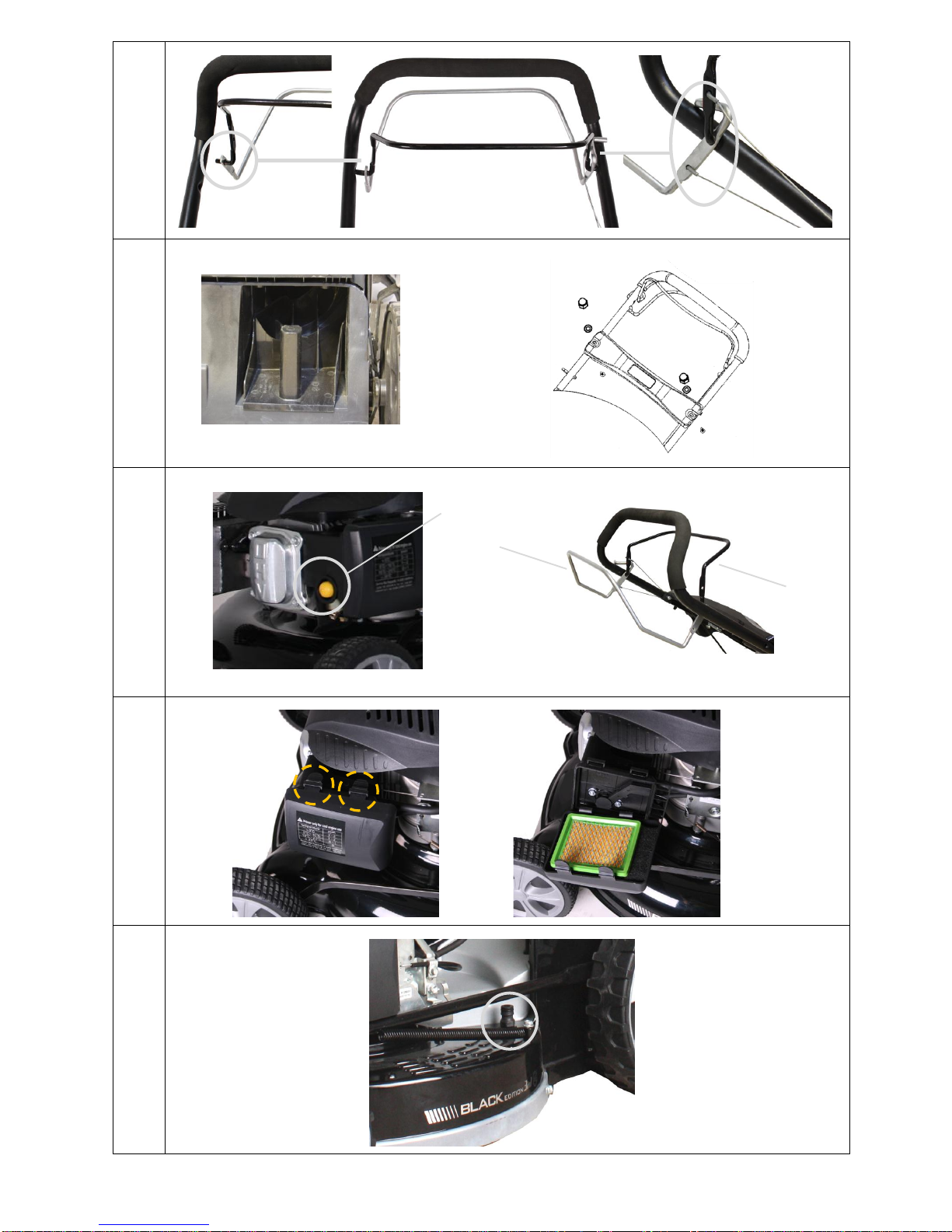

Spænd de 4 vingemøtrikker i bunden se Fig 3

Når styret er foldet ud, spændes de 2 bolte. Fig 4 Sørg for at de 4 bolte/vingemøtrikker er

monteret præcis.

For at få startsnoren ud af motoren og ind i øjet midt på styret, så aktiver motorbremse

håndtaget (øverst), så kan startsnoren nemmere trækkes ud.

Montering af kabel

Fremtræks kablet (Fig.5A) vil fra levering være afmonteret metalbøjlen (Fig.5B).

For at montere kablet, skal metalbøjlen trækkes ud af hullet i venstre side af styret. Der

næst sættes kablets s-krog ind i hullet i metalbøjlen. Til sidst presses metalbøjlen tilbage

ind i hullet i styret. Kontroller at grebet virker.

Installation af bioklip og plade

Fig 6

Ved brug af bioklip eller sideudkast funktion skal bioklipindsatsen Fig 6.1 monteres i bag-

udkaster hullet og klappen lukket ned.

Samtidig skal der køres uden opsamler kassen monteret, da udkaster klappen på den

måde går ned og holder bioklip indsatsen på plads under kørsel.

Montering af plade Se Fig 6.2

Højdejustering

Plæneklipperen har central højdejustering. Brug håndtaget ved højre baghjul til at justere

klippehøjden.

Start og stop af motor

HUSK: Kontroller altid motorolie før start!

Olieniveauet skal altid være mellem min. og max. på oliepinden. Efterfyld med SAE-

30 olie. Brug kun blyfri 95 oktan brændstof på motoren. Overfyld aldrig tanken.

Se Fig 7

Pump primer bolden (A) ifølge skemaet herunder:

Sæt gasreguleringen på max.

Træk håndtaget (Fig. 7B), der løsner knivbremsen, ind til styrehåndtaget, og træk i

startsnoren. Før altid startsnoren tilbage til motoren. Tag evt. lidt af gassen

efterfølgende.

Træk håndtaget (Fig. 7C) op for at aktivere den selvkørende funktion.

Håndtaget (Fig. 7B) skal være trukket ind til styrehåndtaget så længe der arbejdes

med maskinen.

Slippes håndtaget, stopper motoren (og dermed også kniven) i løbet af 5 sekunder.

Olieskift

Olien bør skiftes første gang efter 5 timer, derefter mindst 1 gang om året.

1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør, at den løber

lettere, og at olieskiftet bliver mere komplet.

2. Efter 5 minutter slukkes motoren. Afmonter tændrørshætten. Motorens

oliebundprop kan nu skrues løs, og olien løber ud af motoren. Husk at have en

passende beholder klar.

Bemærk at motoren kun må vippes bagover, i en max 45 graders vinkel.

Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.

3. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.

4. Monter tændrørshætten.

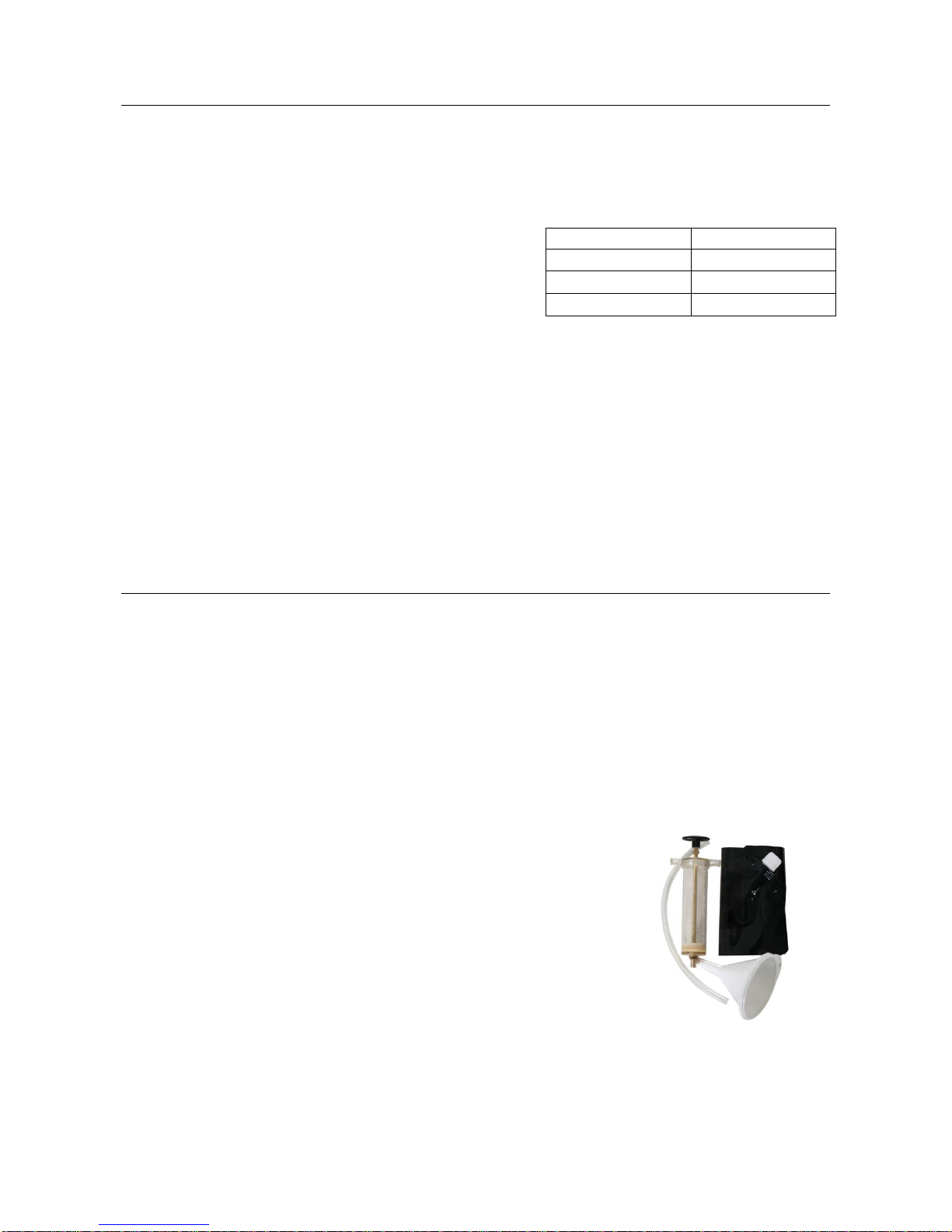

Alternativt kan der anvendes et oliesugersæt.

1. Sug olien op igennem oliepåfyldningshullet med

sprøjten. (Se Fig1.C) Brug slangen som forlænger, til at

komme

helt ned i bunden af motoren. Fyld den brugte olie på

den medfølgende dunk.

2. Fyld frisk olie på motoren, type SAE30.

Brug målepinden på olieproppen, til at kontrollere

oliemængden.

Husk at skaffe dig af med den brugte olie, så den ikke er til gene for naturen.

Brug din lokale genbrugsstation. Olie og oliesugersæt medfølger ikke.

Temperatur

Pres

> 0C

2-3

> 0- 10C

1-2

> 10C

0-1

Luftfilteret

Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere

periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige

motoren.

Se Fig 8

1. Rengør let omkring luftfilteret inden det fjernes.

2. Tryk de to flapper ned og træk forsigtigt dækslet af.

3. Tag forsigtigt papirfilteret ud og undersøg det. Børst det med en blød børste. Hvis

det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i

indsugningen.

4. Afvask det sorte skumelement i højre side i varmt vand med sæbe.

5. Tryk vandet ud af elementet og lad det tørre. Dryp et par dråber SAE-30 olie på

filteret, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt.

overskydende olie ud.

Elementet sættes igen på plads.

7. Vær opmærksom på at alle dele er samlet rigtigt og lukket korrekt, som vist på

billedet.

Rengøring af skjold

Det anbefales at rengøre skjoldet med haveslange efter hvert brug

Se Fig 9

1. Isæt have slange over studsen i skjoldet og til vandforsyning

2. Sikre at haveslange sidder godt fast i studsen og tænd for vandet

3. Start plæneklipperen (se start og stop) Hold øverste bøjle for at rense.

Tændrør

1. Fjern tændrørshætten.

2. Børst skidt og snavs væk fra tændrøret.

3. Brug en tændrørsnøgle til at løsne tændrøret.

4. Check om isoleringen er intakt.

5. Rens tændrøret med en stålbørste.

6. Mål elektrodeafstanden, pas på ikke at beskadige elektroden.

7. Afstanden bør være: 0,7 - 0,8 mm

8. Hvis tændrøret er ubeskadiget, monter igen. Ellers udskiftes med nyt type Denso

W20EPR-U.

9. Monter tændrørshætten

Opbevaring og vedligeholdelse

Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer,

møtrikker og klippeskjold. Sørg altid for at kniven er skarp. Det anbefales at udskifte

kniven minimum hvert andet år.

Det er en god idé at tage din plæneklipper til et årligt servicecheck hos din

autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk.

Opbevaring:

Efter brug bør din plæneklipper opbevares i et tørt og rent rum. Rengør maskinen hver

gang efter brug. Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet.

Ved tipning af plæneklipperen (for rengøring) anbefales det at tippe forenden opad

(max. 45 grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad,

da olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne

tændrørskablet, før klipperen vedligeholdes.

Vinteropbevaring:

Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen i karburatoren er

opbrugt. Tændrørskablet fjernes.

Fjern tændrøret og tilsæt en spiseskefuld olie (motorolie) i tændrørsåbningen. Træk i

startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke kablet.

Skift olie jfr. afsnittet ovenfor. Til sidst rengøres klipperen grundigt. Dyp en pudseklud i

olie og smør de forskellige dele for at modvirke rust.

Garantibestemmelser

Der ydes 3 års garanti på din plæneklipper (gælder kun for Danmark).

Garantien omfatter materiale- og/eller fabrikationsfejl.

Der ydes ikke garanti for skader opstået pga. slid, samt dårlig behandling og

manglende vedligeholdelse.

Garantien dækker ikke rensning af brændstofsystemet, udskiftning/justering af

startsnor, startfjeder, tændrør, knive/knivholder, remme og kabler eller evt. batteri, idet

disse er indbefattet af naturligt slid.

Garantien dækker ikke, hvis der er anvendt uoriginale reservedele.

Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret

serviceværksted.

Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes.

HUSK: Ved køb af reservedele samt ved enhver anmodning om garantireparation,

skal motornummer og modelbetegnelse opgives!

Tekniske specifikationer

Model

XTA 48 TR/W

Motor

Powerline TG575 (173 cc)

Fremdrift

Selvkørende - Highwheel

Klippebredde

48 cm

Højdejustering

Central 7 positioner 20-75 mm

Klippeskjold

Aluminium

Klippesystem

3 i 1

Opsamler kasse

70 Liter

Table of contents

Languages:

Popular Lawn Mower manuals by other brands

RHINO

RHINO 1958 parts manual

Wolf Garten

Wolf Garten Compact plus 40 B instruction manual

Cub Cadet

Cub Cadet LTX 1045 brochure

Craftsman

Craftsman 917.378461 owner's manual

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Operator's manual

Challenge

Challenge CH18V2 Original manual

TALEN TOOLS

TALEN TOOLS AVR HGM30 manual

DEWEZE

DEWEZE ATM-725 Operation and service manual

Weed Eater

Weed Eater 180083 owner's manual

Husqvarna

Husqvarna Poulan Pro PP185A42 Operator's manual

Better Outdoor Products

Better Outdoor Products Quick Series Operator's manual

Cub Cadet

Cub Cadet 23HP Z-Force 60 Operator's and service manual

MTD

MTD 795, 792, 791, 790 Operator's manual

Toro

Toro Groundsmaster 3505-D Service manual

Dennis

Dennis FT 610 instruction manual

AIRFORCE

AIRFORCE F-15 Gen 3 owner's manual

MTD

MTD 126-220-000 owner's guide

Toro

Toro 74806 Operator's manual
