Stiga PA409 User manual

TRANÅS - SWEDEN

Art. No: 13-1977-13

MADE IN FINLAND BY KOVA

10121

1319-1754-04

Type: PA409

Type: PA604

Instruktion

Käyttöohjeet

Instructions

SLAGKLIPPARE

VARSTALEIKKURI

FLAIL MOWER

STIGA PARK geprüfte

Sicherheit

Testing & Certification

ITS

SIKKERHEDSFORSKRIFTER

SIKKERHETSFORSKRIFTER

SICHERHEITSVORSCHRIFTEN

SAFETY REGULATIONS

Studera och förstå bruksanvisningen före användning.

Læs og forstå brugsanvisningen inden brug.

Read and understand the Operating Instruction before use.

Vor der Anwendung die Gebrauchsanweisung genau durchlesen.

Stets einen Sicherheitsabstand von rotierenden Teilen einhalten.

Studer og forstå bruksanvisningen før bruk.

Lue ohjekirjaa kunnes ymmärrät siinä olevat ohjeet.

Håll händer borta från roterande delar.

Pidä kädet etäällä pyörivistä osista.

Hold hænder borte fra roterende dele.

Hold hender borte fra roterende deler.

Keep your hands away from rotating parts.

Håll fötterna på ett säkert avståd från maskinen.

Pidä jalat riittävän etäällä koneesta.

Hold fødderne på sikker afstand fra maskinen.

Hold føttene på sikker avstand fra maskinen.

Nicht zu nah an das Gerät herangehen.

Keep your feet a safe distance from the machine.

FIN

SÄKERHETSFÖRESKRIFTER

TURVALLISUUSOHJEITA

Arbejd aldrig:

på tværs af skråninger større en 5˚

opad skråninger på mere end 10˚

nedad skråninger på mere end 15˚

Kjør ikke maskinen i mer enn:

5˚ sidehelling

10˚ stigning

15˚ helning nedover

Arbeta aldrig:

I sidled i en sluttning som luta lutar mer än 5º.

Uppför i en sluttning som lutar mer än 10º.

Nedför i en sluttning som lutar mer än 15º.

Bearbeiten Sie niemals:

einen Abhang mit einer Steigung von mehr als 5 in seitlicher Richtung;

einen Abhang mit einer Steigung von mehr als 10 aufwärtsfahrend;

einen Abhang mit einer Steigung von mehr als 15 abwärtsfahrend.

Älä työskentele koneella, jos maaston kaltevuuskulma on suurempi kuin:

5 astetta sivuttain.

10 astetta ylöspäin.

15 astetta alaspäin.

Never use the machine:

Sideways on slopes with an incline greater than 5 degrees.

Upwards on slopes with an incline greater than 10 degrees.

Downwards on slopes with an incline greater than 15 degrees.

Använd aldrig maskinen med bristfälliga skydd eller utan att

säkerhetsanordningarna finns på plats.

Ennen koneen käyttöä tarkista, että kaikki koneeseen kuuluvat

suojat ovat aisanmukaisesti paikoillaaan.

Brug aldrig maskinen med utilstrækkelig beskyttelse eller uden at

sikkerhedsanordningerne er på plads.

Maskinen må aldri brukes med mangelfull avskjerming eller uten at

sikkerhetsinnretningene er på plass.

Die Maschine niemals mit defekten Schutzvorrichtungen oder

fehlenden Sicherheitsanordnungen benutzen.

Never use the machine with defective guards or when safety

equipment is not fitted.

FIN

Stäng av motorn innan underhåll, rengöring eller reparation.

Sammuta moottori ennen puhdistus-, korjaus- tai huoltotyötä.

Stands motoren før vedligeholdelse, rengøring eller reparation.

Stopp motoren får du rengjør, reparerer eller utfører vedlikehold.

Vor Wartung oder Reparatur, Motor abstellen.

Shut off engine before performing maintenance or repair work.

Vistas ej inom maskinens arbetsområde. Kontrollera att den gräsyta som skall

bearbetas är fri från stenar, kvistar och annet skräp. Sådana föremål kan kastas

ut ur maskinen och förorsaka person- eller maskinskador. Undvik att köra över

grusgångar etc.

Pidä riittävä suojaetäisyys koneeseen. Varmista, että nurmikolla ei ole kiviä,

oksia tai muuta roskaa. Kone saattaa singota tällaiset esineet suurella

nopeudella ja aiheuttaa vammoja tai laitevaurioita. Vältä ajamasta

sorakäytävien yms. yli.

Kontroller at det område der skal bearbejdes er fri for sten, kviste og andet

affald. Sådanne kan kastes ud af maskinen og forårsage person- eller

maskinskader. Undgå at køre over grusstier osv.

Du må ikke ferdes innenfor maskinens arbeidsområde. Kontrollér at

underlaget som skal bearbeides er fri for stener, kvister og annet. Slikt vil

kunne kastes ut fra maskinen og føre til skade på person og maskin. Unngå

å kjøre over grusganger etc.

Den Arbeitsbereich des Geräts nicht betreten. Die Rasenfläche, die

bearbeitet werden soll, muß frei von Steinen, Zweigen und dergleichen sein,

die hochgeschleudert werden und Verletzungen verursachen k”nnen. Nicht

über Kieswege u. dgl. fahren.

Do not stand in the machine's working area. Make sure there are no stones,

twigs and other rubbish on the lawn. This type of object can be thrown by

the machine and cause personal injury or damage to the machine. Avoid

driving over gravel paths, etc.

FIN

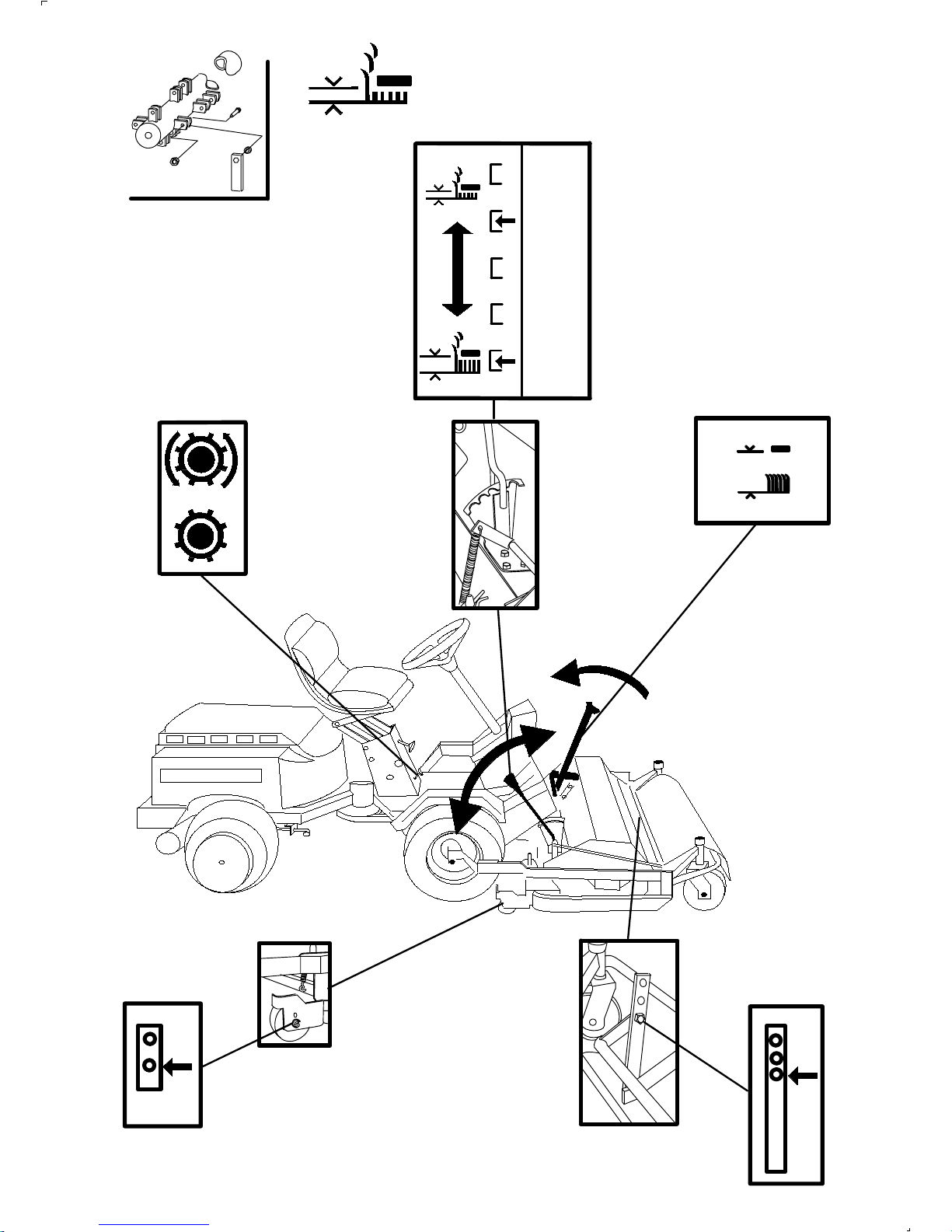

1 kg

920 mm

a=1080 mm

b=1000 mm

h = 575 mm

65 kg

a 1

40 - 65 mm

0 - 20 mm

ACCESSORIES & SPARE PARTS

13-1985-11 flail mower shaft cpl.

1319.1772.01 kit tines flail mower

including:

1319.1721.01 tine-flail mower 104 pcs

1 pcs

9747.0831.02 lock nut 52 pcs

9997.0825.16 screw 52 pcs

13-1986-11 lawn rake shaft cpl.

1319.1773.01 kit tines lawn rake

including:

1319.1738.01 tine-lawn rake

1 pcs

9747.0831.02 lock nut 52 pcs

9997.0825.16 screw 52 pcs

52 pcs

1319.1734.01 collar 52 pcs

MIN. 40 mm

STIGA PARK >2000 STIGA PARK 2000>

40mm - 65 mm

40 mm

65 mm

0mm - 20 mm

0 mm

20 mm
