Panasonic FY-EB90S1 Technical manual
Operation Instruction
(Applicable for series DZ1
/DZ1L
and series ZDY8)

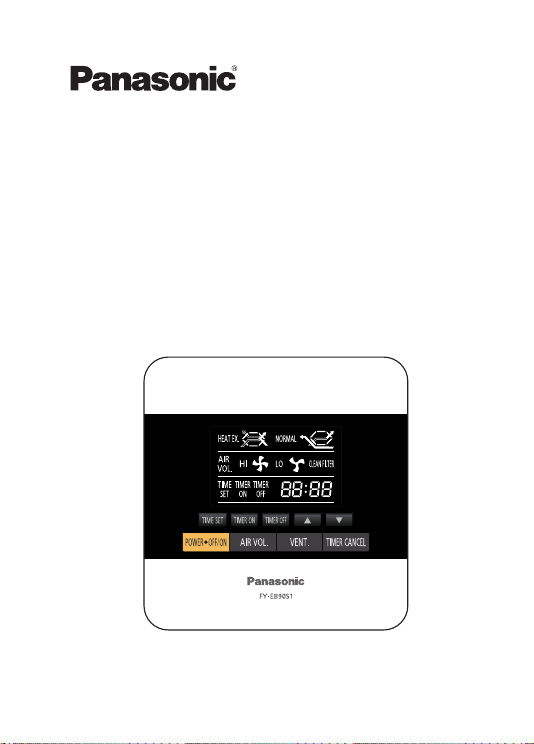

Energy Recovery Ventilator Remocon
Model: FY-EB90S1
Hướng dẫn sử dụng
Remocon thông gió hồi nhiệt
(Áp dụng cho dòng sản phẩm DZ1
/DZ1L
và ZDY8)
Installation Instruction
SAFETY PRECATION .............................................18~20
ACCESSORIES................................................................21
INSTALLATION POSITION.....................................22~23
INSTALLATION STEPS...........................................24~27
WIRING CONFIGURATION
.............................................28
FAULT HANDLING.............................................................29
WIRING DIAGRAM...................................................30~31
Contents:
Operation Instruction
SAFETY PRECATION....................................................4~7
KEY AND DISPLAY DESCRIPTION...........................8~9
OPERATION................................................................10~15
MAINTENANCE ................................................................16
SPECIFICATION................................................................17
2
Nội dung
Hướng dẫn sử dụng
BIỆN PHÁP AN TOÀN
MÔ TẢ PHÍM NHẤN VÀ HIỂN THỊ
VẬN HÀNH
BẢO DƯỠNG
Hướng dẫn lắp đặt
BIỆN PHÁP AN TOÀN
VỊ TRÍ LẮP ĐẶT
CÁC BƯỚC LẮP ĐẶT
CẤU HÌNH DÂY ĐIỆN
SƠ ĐỒ HỆ THỐNG DÂY ĐIỆN
THÔNG SỐ KỸ THUẬT
CÁC PHỤ KIỆN
XỬ LÝ LỖI
● Thank you for purchasing the Panasonic product.
● Please read the instruction carefully to understand how
to use safely. After you’ve read it, keep it well.
● Please read the safety precaution carefully (page 4~7
and page 18~20) befo re installing and using the remote
3
Cảm ơn Quý khách hàng đã mua sản phẩm của
Panasonic.
Vui lòng đọc kỹ các lưu ý về an toàn (trang 4~7 và trang
18~20) trước khi lắp đặt và sử dụng điều khiển từ xa.
Vui lòng đọc kỹ hướng dẫn để biết cách sử dụng an toàn.
Sau khi đã đọc xong, hãy cất giữ cẩn thận.
SAFETY PRECATION BIỆN PHÁP AN TOÀN
The marks represent the mandatory content
(must be complied).
This mark means the content “consider the situation may
cause the death or serious injury”.
In order to prevent the damage to using personnel and
other personnel and avoid the loss of property, please be
sure to comply with the following cautions.
The following marks represent the content expected to
be complied with (The following mark is an example of
mark indication).
Operation Instruction
The marks represent the content (prohibition).
4
WARNING CẢNH BÁO
Để tránh gây tổn thương cho người sử dụng và những
người khác, cũng như để tránh thiệt hại tài sản, vui lòng
đảm bảo tuân thủ các lưu ý sau.
Các ký hiệu sau là thông tin cần tuân thủ (ký hiệu sau là
ví dụ về ý nghĩa của ký hiệu).
Các ký hiệu này là thông tin (cấm).
Các ký hiệu này là thông tin bắt buộc (phải
tuân thủ).
Ký hiệu này nghĩa là “tình huống này có thể gây tử vong
hoặc thương tích nghiêm trọng”.
Please stop it immediately if abnormal operation
occurs (burnt smell).
You must get the contact with agency or
professional staff where you purchased.
In case the appliance is used in abnormal
operation, it may cause the electric shock or fire.
Re-install the remote control after moving,
improper installation may cause the electric
shock or fire. Entrust the agency or
professional staff where you purchased to
install it.
Operation Instruction
Entrust the agency or professional staff where
you purchased to install it.
If you install it by yourself, it may cause the
electric shock or fire.
5
SAFETY PRECATION BIỆN PHÁP AN TOÀN
Hãy để cho đại lý hoặc chuyên gia tại nơi bạn
mua lắp đặt chúng.
Khi tự lắp đặt, có thể gây giật điện hoặc hỏa
hoạn.
Hãy tắt máy ngay lập tức nếu có biểu hiện bất
thường (mùi khét).Bạn phải liên hệ với đại lý
hoặc chuyên gia nơi bạn đã mua.Trong trường
hợp thiết bị vận hành không bình thường, có thể
gây ra điện giật hoặc hỏa hoạn.
Cài đặt lại bộ điều khiển từ xa sau khi di chuyển,
lắp đặt không đúng cách có thể gây ra điện giật
hoặc hỏa hoạn. Hãy để cho đại lý hoặc chuyên
gia tại nơi bạn mua lắp đặt chúng.
It’s prohibited to conduct self-transformation or
repair, improper repair may cause the electric
shock or fire. Please get the contact with the
agency or professional staff where you
purchased.
This mark means the content “consider the situation may
cause the injury or the loss of property”
Don’t expose the remote control directly to
combustible spray.
Otherwise, it may cause the fire.
Don’t operate by wet hands or wash by water.
It’s prohibited to use in high humidity location
such as bathroom.
6
Operation Instruction
CAUTION CHÚ Ý
SAFETY PRECATION BIỆN PHÁP AN TOÀN
Không được tự biến đổi hoặc sửa chữa, việc
sửa chữa không đúng cách có thể gây ra điện
giật hoặc hỏa hoạn. Vui lòng liên hệ với đại lý
hoặc chuyên gia nơi bạn mua máy.
Ký hiệu này nghĩa là “tình huống này có thể gây tổn
thương hoặc thiệt hại tài sản”
Không để điều khiển từ xa tiếp xúc trực tiếp
với chất phun dễ cháy.
Nếu không, có thể gây ra hỏa hoạn.
Không vận hành khi tay đang ướt nước Không
được sử dụng ở nơi có độ ẩm cao như phòng
tắm.
Don’t press the remote control.
It may cause the fault, electric shock and
screen breakage.
In winter, when room is heated, don’t operate
the mode [normal ventilation].Otherwise,
condensation water may drop and dirty the
ceiling.
7
Operation Instruction
SAFETY PRECATION BIỆN PHÁP AN TOÀN
Không nhấn điều khiển từ xa.
Điều này có thể gây ra lỗi, điện giật và vỡ
màn hình.
Vào mùa đông, khi phòng được sưởi ấm,
không sử dụng chế độ [thông gió thông
thường]. Nếu không, nước ngưng tụ có thể rơi
xuống và làm bẩn trần nhà.
POWER OFF/ON
Shift air volume between high
notch and low notch.
AIR VOL.

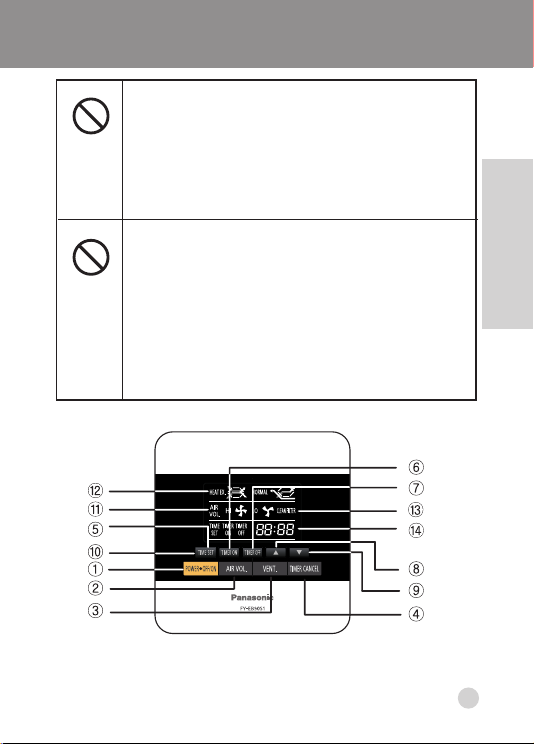

KEY AND DISPLAY DESCRIPTION
MÔ TẢ PHÍM NHẤN VÀ HIỂN THỊ
KEY DESCRIPTION
Stop / start the unit.
TIME SET Set the hour and minute.
TIMER ON Set the hour and minute of timer on.
8
Operation Instruction
MÔ TẢ NÚT NHẤN
Dừng / khởi động
Điều chỉnh lưu lượng không khí từ
cao và thấp.
Switch between heat exchange and
normal ventilation.
VENT.
Chuyển đổi giữa chế độ trao đổi
nhiệt và thông gió thông thường.
TIMER
CANCEL
Quit the mode of timer on and timer
off, and cancel the set.
Thoát chế độ hẹn giờ mở và tắt
cũng như hủy cài đặt.
Cài đặt giờ và phút.
Cài đặt giờ và phút cho hẹn giờ mở.
Increase the hour/ minute in mode
of time set, timer on/ off.
▲
TIMER OFF Set the hour and minute of timer off.
Đặt giờ và phút cho hẹn giờ tắt.
Tăng giờ/ phút ở chế độ cài đặt
thời gian, hẹn giờ bật/ tắt.
▼Decline the hour/ minute in mode of
time set, timer on / off.
Giảm giờ/ phút ở chế độ cài đặt thời
gian, hẹn giờ bật/ tắt.
Air volume
display
operate/stand
-by display
Unit operates, stops or in standby
mode.
Unit operates in the high / low air
volume.
It displays the current time, operation
mode of non-timer or timer on/ off
and accumulated time of filter usage.
Display of
Time set,
timer and
Filter usage
It shows filter is required to clean.
After cleaning, simultaneously press
the “▲” and “▼” for 3 seconds, the
signal light for “clean filter” is dark.
Clean filter
display
9
Operation Instruction
KEY AND DISPLAY DESCRIPTION
MÔ TẢ PHÍM NHẤN VÀ HIỂN THỊ
Hiển thị lưu
lượng không
khí
hiển thị hoạt
động/chờ
Chế độ hoạt động, dừng hoặc chế
độ chờ.
Máy vận hành với lưu lượng không
khí cao / thấp.
Hiển thị cài
đặt Thời gian,
hẹn giờ và sử
dụng Bộ lọc
Hiển thị làm
sạch bộ lọc
Hiển thị thời gian hiện tại, chế độ
hoạt động không hẹn giờ hoặc hẹn
giờ bật/ tắt và tổng thời gian sử dụng
bộ lọc.
Hiển thị bộ lọc cần được làm sạch.
Sau khi vệ sinh, đồng thời nhấn “▲”
và “▼” trong 3 giây, đèn báo hiệu
cho “làm sạch bộ lọc” sẽ tắt.
Unit operates in the heat exchange
mode or normal ventilation mode.
Ventilation
display
Hiển thị Thiết bị vận hành ở chế độ trao đổi
nhiệt hoặc thông gió thông thường.
10
Operation Instruction
1. POWER OFF/ON
Press the “Power OFF/ON”, the unit starts/stops.
● Signal Light is red in the start mode.
● Signal Light is green in the stand-by mode.
● No display of signal light when stopping the unit.
● The unit operates in the last mode before stopping.
Press the “AIR VOL.” to shift air volume between
high notch and low notch.
Press the “VENT.” to switch between heat exchange
and normal ventilation.
2. Shift air volume
3. Switch ventilation
AIR VOL.
POWER OFF/ON
high low
Cao Thấp
Nhấn “Power OFF/ON”, thiết bị sẽ khởi động/dừng.
Đèn tín hiệu có màu đỏ ở chế độ khởi động.
Đèn tín hiệu có màu xanh lá cây ở chế độ chờ.
Đèn tín hiệu không sáng khi thiết bị dừng hoạt
Thiết bị hoạt động ở chế độ cuối cùng trước khi dừng.
Thay đổi lưu lượng không khí
Nhấn “AIR VOL.” Để thay đổi lưu lượng không khí
từ cao đến thấp.
Chuyển chế độ thông gió
Nhấn “VENT” để chuyển đổi giữa chế độ trao đổi nhiệt
và thông gió thông thường.
TẮT/BẬT nguồn
VENT.
heat exchange
normal ventilation
trao đổi nhiệt
thông gió thông thường
OPERATION VẬN HÀNH
