LaserLiner MasterCross-Laser 2P User manual

MasterCross-Laser 2P

Laser

635nm

1H 1V 2P

0302

Lesen Sie vollständig die Bedienungsanleitung und das beiliegende Heft „Garantie- und

Zusatzhinweise“. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist

aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Kreuzlinien-Laser zum vertikalen und horizontalen Ausrichten

– Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.

– Zusätzlicher Lotlaser oben und unten

– Einzeln schaltbare Laserlinien und Lotlaser

– Out-Of-Level: Durch optische Signale wird angezeigt,

wenn sich das Gerät außerhalb des Nivellierbereichs bendet.

– Mit der magnetischen Klemm- und Wandhalterung ist das Gerät einzeln,

in Kombination sowohl horizontal und vertikal einsetzbar.

– Ideal zur horizontalen und vertikalen Befestigung an Trockenbauprolen.

– Selbstnivellierbereich 3°, Genauigkeit 2 mm / 10 m

Allgemeine Sicherheitshinweise

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2014

– Achtung: Nicht in den direkten oder reektierten Strahl blicken.

– Den Laserstrahl nicht auf Personen richten.

– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen

und der Kopf sofort aus dem Strahl zu bewegen.

– Betrachten Sie den Laserstrahl oder die Reektionen niemals mit optischen Geräten

(Lupe, Mikroskop, Fernglas, ...).

– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).

– Gut reektierende, spiegelnde oder glänzende Flächen sind während des Betriebes

von Lasereinrichtungen abzudecken.

– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände

begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.

– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

MasterCross-Laser 2P

0302

1H 1V 2P S

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem.

Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Spezielle Hochleistungsdioden erzeugen noch hellere Laserlinien als Geräte mit PowerBright-

Technologie. Diese bleiben sichtbar auf längere Entfernungen, bei hellem Umgebungslicht

und auf dunklen Oberflächen.

Mit der RX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen

verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frequenz und werden

durch spezielle Laserempfänger auf große Entfernungen erkannt.

Anzahl und Anordnung der Laser

H = horizontale Laser / V = vertikale Laser / P = Lotlaser nach oben und unten / S = Neigungsfunktion

Einlegen der Batterien

Batteriefach (3) öffnen und Batterien gemäß

den Installationssymbolen einlegen. Dabei

auf korrekte Polarität achten.

–

0504

Laseraustrittsfenster

Schiebeschalter

aAN

bNeigungsmodus

cAUS / Transportsicherung

Batteriefach (Unterseite)

5/8”-Stativgewinde

(Unterseite)

1/4”-Stativgewinde

(Unterseite)

Handempfängermodus

LED Handempfängermodus

LED Betriebsanzeige

Wahltaste Laserlinien

Laseraustrittsfenster Lotlaser

LASER LASER LASER LASER LASER

Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf “ON” stellen. Das Laserkreuz, sowie die beiden

Lotlaser, erscheinen. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich

das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien

und die Lotlaser. Positionieren Sie das Gerät so, dass es sich innerhalb des Nivellierbereichs befindet.

Die Laserlinien und die Lotlaser leuchten konstant.

Zum Transport immer

alle Laser ausschalten

und Pendel arretieren,

Schiebeschalter auf

“OFF” stellen!

a b c

MasterCross-Laser 2P

0504

LASER LASER LASER LASER LASER

A2 A2

< 2 mm / 10 m = OK

Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf die mittlere Stellung schieben und die Laser

mit der Wahltaste auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In

diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken

der Laserlinien signalisiert.

Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger RX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei

nicht mehr sichtbaren Laserlinien einen Laserempfänger RX

(optional).

Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken

der Taste 6 (Handempfängermodus ein / aus) in den Handempfänger-

modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen

Frequenz und die Laserlinien werden dunkler. Der Laserempfänger

erkennt durch dieses Pulsieren die Laserlinien.

Beachten Sie die Bedienungsanleitung des entsprechenden Laserempfängers.

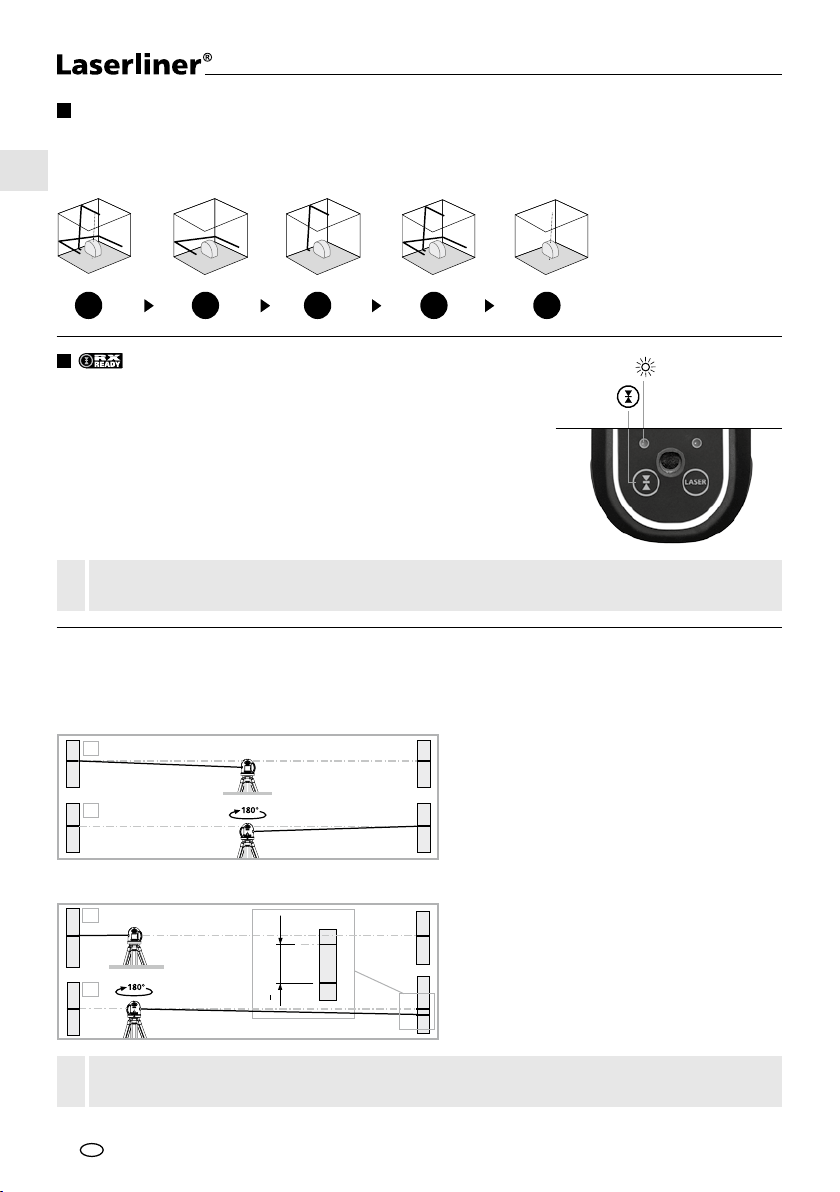

Kalibrierungsüberprüfung vorbereiten:

Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen

2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein, dazu die

Transportsicherung lösen (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.

2. Drehen Sie das Gerät um 180° u. markieren

Sie Punkt A2. Zwischen A1 u. A2 haben Sie

jetzt eine horizontale Referenz.

Kalibrierung überprüfen:

Wenn A2 und A3 mehr als 2 mm / 10 m auseinander liegen, ist eine Justierung erforderlich.

Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung

von UMAREX-LASERLINER.

3. Stellen Sie das Gerät so nah wie möglich

an die Wand auf Höhe des markierten

Punktes A1.

4. Drehen Sie das Gerät um 180° und

markieren Sie den Punkt A3. Die Differenz

zwischen A2 u. A3 ist die Toleranz.

0706

2,5 m

<1 mm = OK

Überprüfung der vertikalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen,

das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die

Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht

größer als ± 1 mm beträgt.

Überpüfung der horizontalen Linie:

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B

an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und

Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 1 mm

auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach

links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer

Lagerung.

Technische Daten (technische Änderungen vorbehalten 02.16)

Selbstnivellierbereich ±3°

Genauigkeit ±2 mm / 10 m

Laserwellenlänge

635

Laserklasse 2 / < 1 mW

Stromversorgung 4 x 1,5V Alkalibatterien (Typ AA) / Akku

Betriebsdauer ca. 8 Std.

Arbeitstemperatur 0°C ... + 50°C

Lagertemperatur -10°C ... + 70°C

Gewicht (inkl. Batterien) 560 g

Abmessung (B x H x T) 66 x 100 x 125 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: www.laserliner.com/info

MasterCross-Laser 2P

0706

Function / Application

Cross-line laser vertical and horizontal alignment

– The slope-mode feature is an extra that permits gradients to be laid out.

– Additional plumb laser at top and bottom

– Individually selectable laser lines and plumb laser

– Out-Of-Level: is indicated by optical signals when the unit is outside its self-levelling range.

– With the magnetic clamp and wall bracket the device can be used as a standalone unit,

in a combination as well as in horizontal and vertical position.

– Ideal for mounting horizontally and vertically on drywall construction proles.

– Automatic levelling range 3°, accuracy 2 mm / 10 m

Read the operating instructions and the enclosed brochure „Guarantee and additional notices“

completely. Follow the instructions they contain. This document must be kept in a safe place

and if the laser device is passed on, this document must be passed on with it.

General safety instructions

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2014

– Attention: Do not look into the direct or reected beam.

– Do not point the laser beam towards persons.

– If a person‘s eyes are exposed to class 2 laser radiation, they should shut their eyes and

immediately move away from the beam.

– Under no circumstances should optical instruments (magnifying glass, microscope, binoculars)

be used to look at the laser beam or reections.

– Do not use the laser at eye level (1.40 ...1.90 m)

– Reective, specular or shiny surfaces must be covered whilst laser devices are in operation.

– In public areas shield off the laser beam with barriers and partitions

wherever possible and identify the laser area with warning signs.

– Tampering with (making changes to) the laser device is not permitted.

– This device is not a toy - keep out of the reach of children.

– The device must only be used in accordance with its intended purpose and within the scope

of the specications.

0908

1H 1V 2P S

RX-READY technology enables line lasers to be used even in unfavourable light conditions.

The laser lines pulsate at a high frequency and this can be picked up by special laser

receiversover long distances.

Number and direction of the lasers

H = horizontal laser / V = vertical laser / P = Plumb laser up and down / S = Slopefunction

Special product features

Automatic alignment of the device with a magnetically dampened pendulum system.

The device is brought into initial position and aligns itself autonomously.

Transport LOCK: The device is protected with a pendelum lock during transport.

Special high performance laser diodes generate even brighter laser lines as units with

PowerBright Technology do. They remain visible over longer distances, in bright ambient

lighting conditions and on dark surfaces.

Inserting the batteries

Open the battery compartment (3) and insert

the batteries in accordance with the installation

symbols, ensuring the correct polarity.

–

MasterCross-Laser 2P

0908

Laser emitting window

Slide switch

aON

bSlope mode

cOFF / Transport lock

Battery compartment

(bottom)

5/8” tripod threads

(bottom)

1/4” tripod threads

(bottom)

Hand receiver mode

LED Hand receiver mode

LED Status indicator

Laser line selection button

Laser emitting window,

plumb laser

LASER LASER LASER LASER LASER

Horizontal and vertical levelling

Release the transport restraint, set slide switch (2) to "ON". The laser cross and the two plumb lasers

appear. The laser lines can be switched individually with the selection button.

The transport restraint must be released for horizontal and vertical levelling. The laser lines

and the plumb lasers flash when the device is outside the automatic levelling range of 3°.

Position the device such that it is within the levelling range. The light of the laser lines and

plumb lasers is constant.

When transporting always

switch off all lasers, secure

the pendulum and set the

slide switch to "OFF"!

a b c

1110

LASER LASER LASER LASER LASER

Slope mode

Do not release the transport restraint, set slide switch (2) to the mid-position and select the lasers with

the selector switch. Sloping planes and tilts can now be measured. In this mode, the laser lines no longer

align automatically. This is signalised by the laser lines flashing.

Hand receiver mode

Optional: Working with the laser receiver RX

Use an RX laser receiver (optional) to carry out levelling at great

distances or when the laser lines are no longer visible.

To work with a laser receiver, switch the line laser to hand-held receiver

mode by keeping button 6 (hand-held receiver mode on / off) pressed.

The laser lines will now pulsate with high frequency, making the laser

lines darker. The laser receiver can detect these pulsating laser lines.

A2 A2

< 2 mm / 10 m = OK

Follow the operating instructions of the corresponding laser receiver.

Preparing the calibration check:

It is possible for you to check the calibration of the laser. To do this, position the device midway

between 2 walls, which must be at least 5 metres apart. Do this by turning the unit on, thus

releasing the transport restraint (cross laser on). Please use a tripod.

1. Mark point A1 on the wall.

2. Turn the device through 180° and mark

point A2. You now have a horizontal

reference between points A1 and A2.

Performing the calibration check:

When A2 and A3 are more than 2mm / 10m apart, an adjustment is necessary.

Contact your authorised dealer or else the UMAREX-LASERLINER Service Department.

3. Position the device as near as possible

to the wall at the height of point A1.

4. Turn the device through 180° and

mark point A3. The difference between

points A2 and A3 is the tolerance.

This manual suits for next models

Table of contents

Languages:

Other LaserLiner Measuring Instrument manuals

LaserLiner

LaserLiner ThermoSpot User manual

LaserLiner

LaserLiner ThermoSpot User manual

LaserLiner

LaserLiner MoistureFinder Compact User manual

LaserLiner

LaserLiner GreenLine-Laser 2 P User manual

LaserLiner

LaserLiner 4K5 FL 500 User manual

LaserLiner

LaserLiner SuperSquare-Laser User manual

LaserLiner

LaserLiner EasyCross-Laser Green User manual

LaserLiner

LaserLiner CompactLine-Laser G360 User manual

LaserLiner

LaserLiner PowerCross-Laser 5G DLD User manual

LaserLiner

LaserLiner SensoCommander 120 User manual

LaserLiner

LaserLiner StarFinder Plus User manual

LaserLiner

LaserLiner DistanceMaster Vision User manual

LaserLiner

LaserLiner 033.55A User manual

LaserLiner

LaserLiner SuperSquare-Laser 4 User manual

LaserLiner

LaserLiner LaserRange-Master i3 User manual

LaserLiner

LaserLiner Centurium Express User manual

LaserLiner

LaserLiner AutoCross-Laser 360 PowerBright User manual

LaserLiner

LaserLiner CondenseSpot XP User manual

LaserLiner

LaserLiner Quadrum OneTouch Green User manual

LaserLiner

LaserLiner MultiScanner Plus User manual

LaserLiner

LaserLiner ThermoVisualizer User manual

LaserLiner

LaserLiner TireCheck User manual

LaserLiner

LaserLiner LaserRangeMaster Pocket User manual

LaserLiner

LaserLiner RollPilot S6 User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
