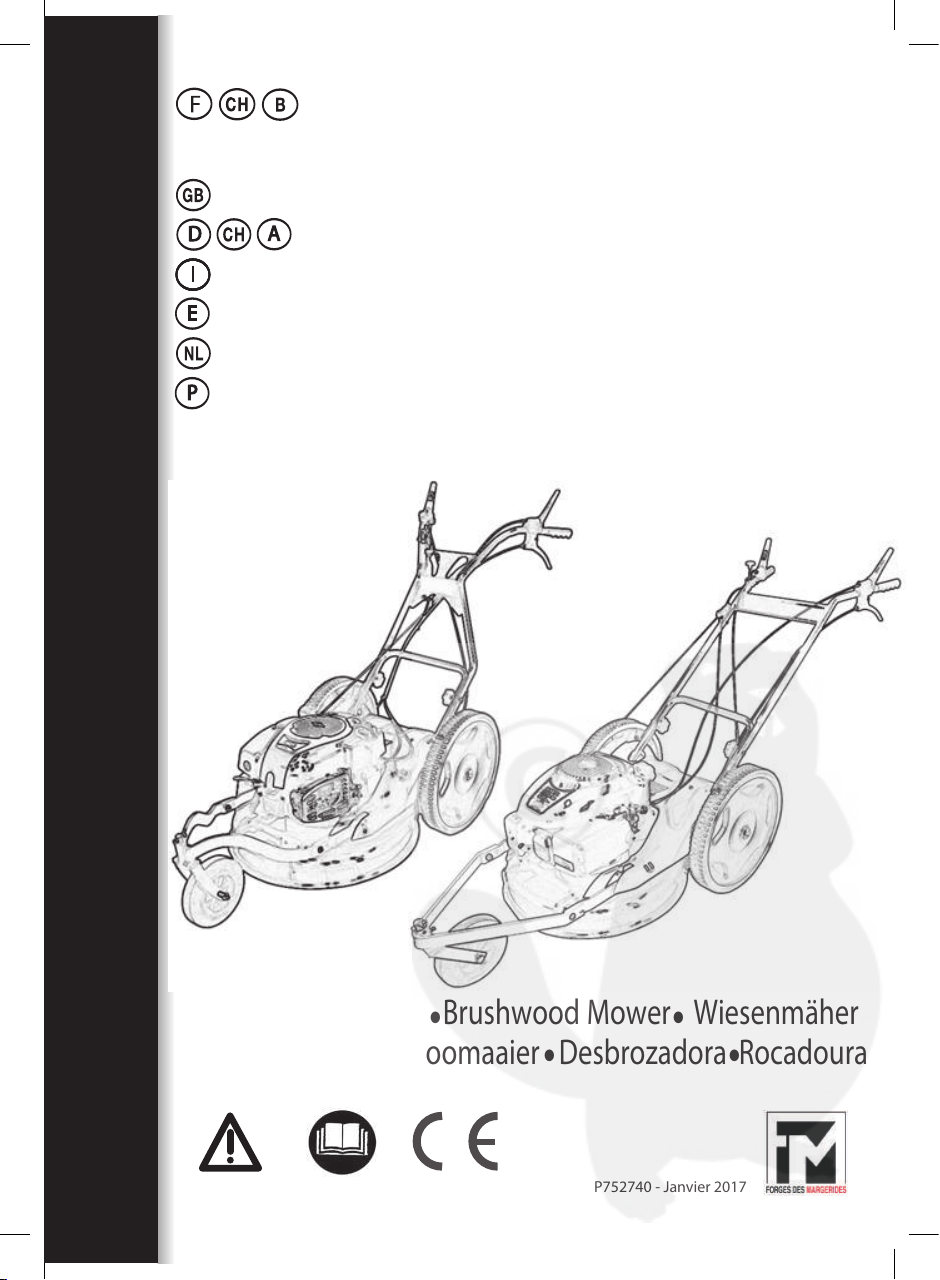

Forges des Margerides D500 Manual

Débroussailleuse •

Brushwood Mower

• Wiesenmäher

Decespugliatrice

•

Boomaaier•

Desbrozadora

•

Rocadoura

Notice d’utilisation

et d’entretien

OPERATING AND MAINTENANCE INSTRUCTIONS

BETRIEBS UND WARTUNGSANLEITUNG

ISTRUZIONI PER L’USO E LA MANUTENZIONE

MANUAL DE UTILIZACION Y

HANDLEING VOOR GEBRUIK EN ONDERHOUD

INSTRUÇÕES DE UTILIZAÇAÕ E MANUTENÇÃO

D500 - D503

D514 - D554

(notice originale)

Original instructions

Original betriebsanleitung

Istruzioni originali

Manual de instrucciones original

Originele instructies

Instruções originais

P752740 - Janvier 2017

A Les mineurs ayant moins de 16 ans ne doivent pas utiliser la débroussailleuse.

B L’utilisateur est responsable vis à vis des tiers dans la zone de travail.

CLorsde la mise en marche du moteur l’utilisateur ne doit pas soulever la débroussailleuse,

toutefois s’il faut, il peut seu-

lement l’incliner de sorte que la lame se trouve du côté opposé de l’utilisateur.

DAvant de commencer la coupe de l’herbe, il faut enlever du gazon les éventuels corps étrangers.

EDurant la coupe, il faut porter des chaussures de sécurité et un pantalon long.

FSi, pour transporter la débroussailleuse, on doit la soulever, il faut d’abord arrêter le

moteur et attendre l’arrêt de la lame.

Durant le déplacement hors du gazon, il faut impérativement arrêter la lame.

GAvantde laisser sans surveillance la débroussailleuse, il faut arrêter le moteur,

il faut également enlever la clé de contact,

ou débrancher la bougie.

HL’entretien

et le nettoyage de la débroussailleuse ainsi que

l’enlèvement des dispositifs de protection

ne doivent

être

qu’à moteur arrêté, lame arrêtée, et seulement lorsqu’on a enlevé la clé de contact ou

de secteur.

IAvantd’enlever le bac ou avant le réglage de la hauteur de la coupe,

il faut déconnecter le moteur et attendre l’arrêt de

la lame.

JPour

débroussailleuse

faut

utiliser

le dispositif de protection tel que le

KLorsque

moteur

tourne,

faut

absolument

éviter

de mettre la main ou le

bout des pieds sous le bord du carter ou dans

le tunnel d’éjection.

LLadistance de sécurité donnée par le guidon doit être toujours maintenue.

Adopter une position stable dans les pentes.

Eviter d’utiliser l’appareil sur des pentes très raides pour ne pas en perdre le contrôle.Porter des chaussures robustes

MSi la débroussailleuse a le démarreur avec le démarrage de la traction vers le haut,

il faut éviter se de placer du côté

l’expulsion de l’herbe.

NFaire

attention car il est très dangereux d’utiliser la débroussailleuse à cause de la lame en rotation et des objets expulsés.

OL’essence

est très (Défense de fumer).

Pour le remplissage, utiliser un entonnoir. Le rem

plissage par essence directement dans le réservoir

doit être à l’air libre et à moteur arrêté.

PPour protéger les mains il faut mettre des gants

de protection pour le montage et le démontage de la

lame.

QOn doit monter la lame en respectant les ins-

tructions prévues pour la débroussailleuse et la

lame doit être frappée du nom de la marque du

constructeur et de sa référence.

SAvantde commencer la coupe il faut contrôler que

la lame est bien En cas de nécessité de réa-

futer lestranchants,ceci doit être sur les

deux côtés pour éviter de les déséquilibrer. Dans le

cas où la lame serait particulièrement endomma-

gée, on conseille de la remplacer.

TSi la lame heurte un objet, il faut la faire

par un technicien.

ULa débroussailleuse à moteur à essence ne doit

jamais fonctionner dans un local fermé à cause des

gaz d’échappement.

VPourvotre sécurité, ne jamais dépasser le nombre

de tours indiqués sur la plaque signalétique.

W Porter toujours une protection auditive

pendant la tonte. Faites des pauses régulières.

NORMES DE SÉCURITÉ

La machine doit toujours être utilisée suivant les instructions répertoriées par le fabricant

dans la notice d’instruction.

REGLAGE DE LA HAUTEUR DE COUPE :

Procédures à suivre pour modiﬁer la

charge de travail sur les mancherons

aﬁn d’équilibrer la machine pour

l’adapter à l’opérateur et aux condi-

tions de travail :

RISQUES PAR

RAPPORT AU TERRAIN :

errains à forte déclivité : Ne jamais débroussailler en montant ou

descendant parallèlement à la pente, toujours travailler perpendi

culairement à celle-ci.

Terrain en pente et mouillé : Risque de chute.

vant d’entreprendre le débroussaillage d’une parcelle de terrain,

délimiter le périmètre de zone dangereuse pour les tiers, en fonction des indications ci-

après. Délimiter à l’aide de panneaux cette zone, en indiquant l’interdiction de pénétrer

à l’intérieur pendant l’ouverture du chantier.

Si l’opérateur se rend compte de la présence de personnes ou d’animaux dans la zone

de danger

, il doit immédiatement arrêter la machine et ne la redémarrer que lorsque la

zone redevient libre.

La portée maximale d’éventuelles projections d’objets pouvant atteindre 50 mètres,

veuillez délimiter le périmètre dangereux suivant le schéma ci-dessous, en se reportant

au paragraphe précédent.

Périmètre de débroussaillage = 1 – 2 – 3 – 4

Périmètre de sécurité = A – B – C – D

Les couloirs de sécurité (zone grise) doivent avoir une largeur

minimum de 50m

A Person younger than 16 years are not allowed to handle the brushwood-mower.

B The operator is responsable to third persons in the working area.

C Whenstarting the engine or making the motor run, the operator should not rise the brushwood-mower, however,

if necessary, he may tilt, so that the blade is turned to the opposite side of the operator.

DBeforestarting mowing, take possible foreign bodies from the lawn. During the grass-cutting pay attention for

any possible foreign object still left on the lawn.

EDuring mowing, always wear heavy footwear and a long trousers

Fif for transport purposes the brushwood-mower must be lifted, it is necessary stop the engine and to wait for blades

to stand still. When transfering the brushwood-mower away from the lawn, the blades must be disangaged.

GBeforeleaving the brushwood-mower unwatched, the engine must be stopped. Furthermore, take the ignition

key or the

HForany maintenance and cleaning of brushwood-mower, as well as disassembling of protection covers, the engine

must be stopped, the blade must be stand still, and the ignition key or the spark-plug cable or the electric power

cable must be taken

IBeforetaking the grass catchingdevice or changing the cutting height, stop the engine and wait for standstill

of blade.

JBrushwood-mowerwith expulsion opening must always be operated with their respective safeguard, like

KWhenthe engine is running, never put your hands or feet tips under the frame edge nor into the grass expulsion

opening the brushwood-mower.

LThesafety distance given by the handles must always be maintained. Always ensure good stability on slopes.Avoid

using the appliance on excessively steep slopes in order to prevent loss of control of the appliance . Always wear

robust shoes.

M Brushwood-mowers,wich are provided with a vertical pull-sarter, must never be started from the expulsion side.

NTherotary blade and launched objects may be of riskto persons.

OFuelshould always be handled with much care. Fuel is highly (no smoking !). For replenishing use a

funnel. Refuel the tank only outside of buildings and with the engine not running.

PWhenchanging the hoeing blades, always use protective mitts to safeguard your hands.

QFormounting the spare blades follow the respective instructions and use only blades wich are made purposely for

this type of brushwood-mower. The blades must be marked with the Name and Brand of Maker or Supplier and with

their Ref. N.

SBeforestarting mowing, check the blade or the knives for perfectly fastening. If re-sharpening of the cutting-

hedges is carried out, this must be done uniformly on both sides, in order to avoid unbalance. If the blade is

seriously damaged, it is recommanded to change it with a new one.

TIf a blade has been hurting on obstacle, it should be absolutely inspected by a specialist.

UBrushwood-mowerwith fuel engine shall never run in closed rooms to prevent risk of intoxication.

VForsafety reasons, the engine should never exceed the revs, shown on the rate-plate.

SAFETY RULES FOR BRUSHWOOD-MOWERS

W Always wear hearing protection when mowing. Take regular breaks.

AJugendlicheunter 16 Jahren dürfen den Wiesenmäher nicht benutzen.

BDenBenutzer ist im Arbeitbereich des Wiesenmäher gegenüber Dritten verantwortlich.

CBeim Anlassen oder Einschalten des Motors darf der Benutzer den Mäher nicht hochkanten, sondern, falls

erforderlich, nur so schrägstellen, daß Schneidwerkzeug in die vom Benutzer abgewandte Richtung zeigt.

DVor den Mähen sollen Fremdkörper von Wiesen entfernt werden, beim Mähen ist auf Fremdkörper zu achten.

EBeimMähren muß testes Schuhwerk gefragen werden und einen lange Hose.

FMußder Wiesenmäher zum Transport angehoben werden, ist der Motor vorher abzustellen und der Stillstand des

Schneidwerkzeuges abzuwarten. Beim Fahren außerhalb des Rasens ist das Schneidwerkzeug abzuschalten.

GVor dem Verlassen des Wiesenmähers ist der Motor stillzustetzen, außerdem sind die Zünd oder Shaltschussel

abzuziehen.

HWartungsund Reinigungsarbeiten am Wiesenmäher sowie das Abnehmen der Schutzeinrichtungen dürfen nur

bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur wenn Zünd oder Schaltschüssel oder

Zündkerzenstecker oder der Netzstecker abgezogen sind, vorgenommen werden.

IVor Abnahme der Grasfangeinrichtung oder dem Verstellen der Schnitthöhe ist der Motor abzuschalten und der

Stillstand des Schneidwerkzeuges abzuwarten.

J Bei Mähern mit muß die mitgelieferte Schutzeinrichtung wie Prallblech verwendet werden.

KBei laufendem Motor unter keinen Umständen mit der Hand oder den Fußspitzen unter den Rand oder in die

des Mähergehäuses kommen.

LAchtenSie immer alf einen guten stand on Hängen. Vermeiden Sie den Einsatz des Gerätes an Übermäßig stei-

len Hängen, um den verkst der Kontrolle über das Gerät zu vermeiden Beim Einsatz des Geräts sind stets festes

Schuhwerk.

MWiesenmähermit einer Starteinrichtung in senkrechter Zugrichtung dürfen nicht von der Auswurfseite gestartet

werden.

N Bei unsachgemäßer Handhabung der Grasfangeinrichtung besteht Gefahr durch das umlaufende Messer und durch

herausgeschleurdete Gegenstände.

OBeim Umgang mit is besondere Sorgfalt geboten. ist feuergefährlich (Rauchverbolt !).

Verwerden Sie zum Eingießen einen Trichter. Füllen Sie den nur im Freien bei abgestelltem Motor in den

Benzintank.

PZumSchutz der Hände sind beim Wechsel des Schneidwerkzeuges Schutzhandschuhe anzuziehen.

QEsdürfen nur Ersatz-Schneidwerkzeuge nach Anweisung eingebaut wer der Messerklingen.Sollte ein Nachschleifen

der erforderlich sein, so muß dies gleichmäßig auf beiden Seiten geschehen, um eine Unwucht zu

vermeiden.

TSolltedas Messer auf ein Hindernis gestoßen sein, ist eine fachmännische Uberprüfung unbedingterfoderlich.

UWiesenmähermit Verbrennungsmotor dürfen wegen der damit verbundenen Vergiftungsgefahr keinenfalls in

geschlossenen Räumen in Betrieb genommen werden.

VDieMotordrehzahl darf aus Sicherheitsgründen den laut Typenschild angegeben Wert nich übersteigen.

SICHERHEITSHINWEISE

W Tragen Sie immer einen Gehörschutz beim Mähen. Machen Sie regelmäßig Pausen.

AI minori di 16 anni non devono adoperare la decespugliatrice.

BL’operatoreè responsabile verso terzi nella zona di lavoro.

CDurantela messa in moto o l’avviamento del motore, l’operatore non deve alzare la decespugliatrice, peró se

necessario, solo inclinarla, in modo che la lama sia rivolta verso il lato opposto all’ operatore.

DPrima diiniziare il taglio del prato, bisogna togliere eventuali corpi estranei dallo stesso. Durante il lavoro bisogna

tare attenzione ad eventuali corpi estranei, rimasti sul prato.

EDurantela falciatura bisogna portare calzature robuste e pantaloni lunghi

FSe per il transporto si deve sollevare la decespugliatrice, bisogna prima arrestare il motore ed attendere l’arresto

della lama. In caso di spostamenti al di fuori del prato, bisogna disinnestare la lama o spegnere il motore.

GPrimadi lasciare innosservata la decespugliatrice, bisogna spegnere il motore. Inoltre, togliere la chiave di ascen-

sione, o quella dell’interruttore, se la decespugliatrice ne fosse provvista.

HI lavori di manutenzione e pulizia sulla decespugliatrice, nonchè la rimozione dei dispositivi di protezione, devono

essere solo a motore fermo, a lama disinserita e soltanto quando siano stati tolti preventivamente la

chiave di accensione oppure il cavo della candela o la spina rete.

IPrimadella rimozione del dispositivo raccoglierba, oppure prima della regolazione dell1 altezza di taglio, corne il

raccoglierba o il

JPer le decespugliatrice con apertura di espuslione, bisogna usuare il dispositivo prottetivo in dotazione,corne il

KQuandoil motore è in movimento, bisogna assolutamente eyitare di avvicinarsi con la mano o le punte dei piedi,

sotto il bordo della carcassa o nell’ apertura di espulsione della stessa.

LAccertarsiche vi sia sempre una buona tenuta sui pendii. Evitare di utilizzare l’apparecchio su pendii Croppo ripidi

per non correre il rischio di perdere il controllo sull’apparecchio. Portare sempre calzature robuste.

MSe la decespugliatrice ha lo Starter con l’avviamento Verticale, bisogna avviarla evitando di mettersi dal lato di

espulsione erba.

NIn caso di uso improprio, vi è pericolo dovuto alla lama in rotazione e agli oggeti lanciati fuori.

ONel maneggiare carburante, bisogna agire con particolare prudenza. Il carburante è altamante

(divieto di fumare !). Per il riempimento usare un imbuto. Il riempimento con carburante direttamente nel serbatoio

va fatto all’ aria aperta e a motore spento.

PPerla protezione delle mani, durante lo smontaggio e il montaggio delle lame bisogna usare guanti protettivi.

QMontarele lame, seguendo le rispettive istruzioni e usare solo lame marcate con il nome o il marchio del Fabbricante

o Fornitore e contrassegnate con il numero di

SPrimadi iniziare la falciatura, bisogna assicurarsi che le lame ed i coltelli taglienti siano perfettamente In

caso di dei taglienti, ció va fatto uniformemente su ambedue i lati, onde evitare lo sbilanciamento.

Qualora la lama prÈsentasse danneggiamenti maggiori, si consiglia di sostituirla con una nuova.

TSe la lama avesse urtato un ostacolo, allora si richiede assolutamente un esame della stessa da parte di un esperto.

ULedecespugliatrice con motore a scoppio, non devono mai essere fatte funzionare in ambienti chiusi, peril pericolo

di intossicamento.

VPermotivi di sicurezza non si deve mai superare il numero dei giri indicato sulla targhetta.

NORME Dl SICUREZZA

W Indossare sempre la protezione dell'udito durante il taglio. Fare delle pause regolari.

ALeesdit instructieboekje aandichtig teneinde de inhoud ervan volledig te begrijpen. Bij gebruik van de machine

zonder de inhoud volledig te begrijpen, kunnen zich niet te voorziene incidenten voordoen zoals verwondingen

aan de gebruikers of andere personen, en beschadiging van de machine, enz. Tracht de bediening, het gebruik,

nazicht en onderrhoud van de grasmaaier terde-ge onder de knie te krijgen teneinde hem correct en veilig te

gebruiken. Leer ook hoe u de motor snel moet afzetten in geval van gevaar.

B Laat nooit kinderen of personen die het gebruik van de grasmaaier niet kennen, met de machine omgaan.

CDraag aansluitende hemden met lange mouwen, een lange broek en stevige werkschoenen. Tracht nooit de

machine blootvoets of met sandaien te besturen.

DDemachine is niet bestemd voor gebruik door personen onder de 16 jaar.

EControleerhet volledige werkoppervlak en verwijder stukjes hout, stenen, draden, enz. Deze voorwerpen kunnen

door de grasmaaier weggeslingerd worden en zijn zeer gevaarlijk.

FLaatnooit personen (in het bijzonder kinderen) of dieren in de nabjiheid van de machine komen. Tracht nooit de

grasmaaier te gebruiken wanneer zich een persoon of dier in de nabijheid bevindt.

GDegrasmaaier nooit aanzetten in een slecht verluchte ruimte ; de uitlaatgassen zijn giftig.

HGebruikde machine slechis op voldoende verlichte plaatsen (zonlicht of elektrisch licht).

IHouthet handvat steeds met beide handen vast ; stuur steeds stapvoets en nooit lopend

JAls de motor draait, de grasmaaier steeds vooruit en nooit achteruit duwen.

KHetmes is zeer scherpen gevaarlijk ; zet nooit voeten of handen onder de maaier.

LZorg altijd voor een goede stand op hellingen.Gebruik het apparaat niet op zeer steite hellingen om te voorkomen

dat u de controle over het apparaat verlist. Weck naat op lichte sandalen.

MWanneeru de grasmaaier allen laat, steeds de motor afzetten en de bougiekap verwijderen.

NGanooit voor de maaier staan terwijl de motor draait ; iemand kan per ongeluk de koppelinginschakelen.

OIndienu stenen, sproeiers of een ander hard voorwerp raakt, drient u de machine omniddellijk te stoppen ; verwi-

jder de bougiekap en controleer de grasmaaier. Beschadigde onderdelen vervan-gen door onderdelen die door de

fabrikant worden voorgeschreven.

PVergewisu er voor het gebruik van dat de veiligheids-en beschermingsuitrusting zoals deksels, bewakingselemen-

ten, correct gemonteerd zijn.

Q Indien u tijdens het werk abnormale trillingen vaststelt, de motor omniddellijk afzetten ; verwijder de bougiekap,

controleer en herstel de maaier.

R Steeds de motor afzetten indien u de maaier optilt voor vervoer.

SAltijdhet mes stilzetten wannneer u een grintpad of voetpad oversteekt.

TVoorcontrole, afstelling, herstelling of reiniging steeds eerst de motor afzetten en de bougiekap verwijderen.

UVervangdefekte uitlaten.

VWanneeru de grasmaaier alleen laat, deze steeds op een vlakke en niet op een hellende plaats zetten.

VEILIGHEIDSVOORSCHRIFTEN

W Draag altijd gehoorbescherming tijdens het maaien. Neem regelmatig een pauze.

AOsmenores de menos de 16 anos não devem utilizar a máquina de aparar.

BOutilizador é responsável diante dos terceiros na área de trabalho.

CDuranteo arranque do motor o utilizador não deve levantar a máquina, ele pode no entanto incliná-la de tal modo

que a lámina se encontre do lado oposto ao do utilizador.

DAntesde começar o corte da relva,é necessário remover os objetos indesejáveis.

EDurantea utilisação é necessário calçar botas robustas e unas calgos longos

FSe, para transportar a aparadora for necessário levantá-la,é preciso primeiro desligar o motor e esperar a immobi-

lização da laminá. Durante o deslocamento fora da relva,é imprescindivel que a laminá esteje parada.

GAntesde deixa a aparadora fora de vigilância,é preciso desligar o motor, assim como tirar a chave de ignção ou o

cabo da vela.

HA manutenção e a limpera da aparadora assim como a rernoção dos dispositivos de proteção só podem ser

efectuados corn o motor desligado e após ter sido tirada a chave de ignição ou o cabo da vela ou ainda a tomada

eléctrica.

IAntesde remover o contentor de relva ou antes de regular a altura de corte é preciso desligar o motor e esperar a

imobilização da lámina.

J Corn a apadora é preciso utilizar um dispositivo de proteção tal como o contendor ou um

KEnquantoo motor estiver funcionando é absolumente probido botar a mão ou a extremidade de pé debaixo da

extremidade do cárter ou do tunel de ejecção.

LEmterrenos com declive, assegure sempre uma posição estável.Evite odaisamedsatsocnemeohlerap^aoracilpa

íngremes, para evitar perder o controlo do aprelho. Deverá usar sempre calçado robusto.

MQuandoo meccanismo de arranque de tração for situado por cima, será preciso colocarse do lado oposto ao da

expulsão da relva.

NTomarcuidado, pois é muito perigoso utilizar a aparadora sem o contendor por causa da lamina en rotação e do

risco de projeção de objetos expulsos.

OA gasolina é muito (É proibido fumar). Para encher o tanque, utilizar um fumil. A gasolina tem que ser

introduzida ao ar livre e corn o motor desligado.

PParaproteção das mãos é preciso poru luvas especiais para montar e desmontar a lámina.

QA lámina deve ser montada respeitando as instruções previstas para a aparadora. Na lámina, deven estar gravados

o nome do fabricante ou a marca, assim como o número de referência.

RAntesde começar o corte é preciso que a lámina esteje ben Se for necessário o gume da lámina

dever ser amolado, dos dois lados para evitar de desequilibrá-la. Caso a lámina foestiver muito gasta é aconsel-

hável substituri-la.

T Se a lámina bater em algum objeto, ela terá que ser controlada por um técnico.

UA apalaroda corn motor à gasolina nunca deve funcionar num recinto fechado por causa dos gases de descarga.

V Para sua segurança nunca se deve ultrapassar o numéro des giros indicado na plaça de indentifcação.

NORMAS DE SEGURANÇA

W Siempre use protección para los oídos cuando corte. Tome descansos regulares.

ALeadetenidamente este manual de funcionamiento para comprender perfectamente su contenido. Si la m‚quina

se utiliza sin haber entendido bien las istrucciones, pueden producirse acontecimientos imprevisibles, incluyendo

accidentes tanto para el operador como para otras personas, asi como daños en la maquina, etc. Intente familia-

rizarse con el funcionamiento, empleo, inspección y mantenimiento del cortacésped para conseguir utilizarlo de

modo correcto y seguro. Aprenda, asimismo, cómo parar el motor rápidamente en caso de emergencia.

BNopermita en ningún caso que los nirños o personas no familiarizadas con la utilización de máquinas cortacésped

manejen la máquina.

CLlevecamisas ajustadas y de manga larga y pantalones largos, asi como zapatos de trabajo resistentes. No utilice

la máquina Ilevando sandalias o descalzo.

DLamáquina no deberá ser utilizada por menores de 16 anos.

EExaminela zona en la que se va trabajar y retire todos los palos, piedras, huesos de animales, cables, etc. Estos

objetos pueden salir despedidos al pasar el cortacésped y son muy peligrosos.

F No permitta que ninguna persona (especialmente niños) ni animales estén en la zona de trabajo. No utilice el

cortacésped cuandoen las proximidades haya personas o animales.

G No haga funcionar el cortacésped en lugares con poca ventilación. El gas que despide es novico.

H Procure siempre utilizarlo solo en lugares bien illuminados, bien por luz solar, bien por luz eléctrica.

I Sujete rmemente el manillar con ambas manos ; lleve la máquina andando, nunca corriendo.

J Cuando el cortacésped esté funcionando, drijalo sólo hacia adelante, nunca hacia atrás.

K Las cuchillas están aladas y son peligrosas ; évite acercar los pies o las manos a las mismas.

L Procure mantener siempre una posición rme en pendientes. Evite utilizar em equipo en grandes pendientes para

no perder el control sobre el equipo. Lleue siempre calzado resistente.

MQuandovaya ádÍjar et cortacésped, pare el motor y retire la tapa de la burija.

NNose quede parado depié trente al cortacésped con el motor funcionando ; alguién puede accionaraccidentalmente

el embrague de avance.

OSi tropieza con algura piedra, aspersor u otro objeto duro, detenga immediatamente el motcr ; retire la tapa de la

bujia y examine el cortacésped. Caso de haberse dañado, sustituya las piezas dañadas por otras nuevas, dentro de

nuestras especicaciones.

PAntesde la puesta en funcionamiento, asegúrese de que el equipo de seguiridad / protección, incluyendo la tapa

y el protector están bien colocados.

QSinota vibraciones fuera de lo normal durante el funcionamiento, detenga immediatamente el motor ; retire la tapa

de la bujia y repare el cortacésped.

RCuandovaya a levantar el cortacésped para su transporte, pare siempre el motor.

SA la hora de cruzar aceras o vias sin pavimentar, detenga siempre la cuchilla.

TPara inspección, ajuste, reparación o limpizea del cortacésped, desconecte siempre el motor y retire la tapa de la

bujia.

USustituyatodos los silenciadores defectuosos.

VElijasiempre un lugar piano y nivelado para dejar el cortacésped. No lo deje nunca en una pendiente.

PRECAUCIONES PARA EVITAR EL PELIGRO

W Sempre use proteção auditiva quando roçada. Faça pausas regulares.

Dans le but d’améliorer ses produits et d’être en conformité avec les normes européennes, FM se réserve le droit de sans préavis les caréctéristiques des machines.

In an to improve its product and comply with european norms, FM reserves the right to characteristics without prior notice.

Um ihre produkt zu verbessen und mit den Europäischen Normen übereinzustimmen Behält sich die Firma FM das Recht vor die Eigenschaften der Maschinen ohne

Vorankündigung zu ändern.

Con l’intento di migiorare i suoi prodotti, e di essere in conformita con le norme Europee, FM si riserva il dirrto di i senza preavviso.

FM houdt zich het recht voor onnangekondigd technische wijzigingen, en te voldoen aan de Europese Normen.

Corn o objectivo de melhorar a qualidade dos seus produtos, e de estar em comformidade corn as normas Européias, FM reserva se a direito de alterar certas caracte-

risticas sem aviso prévio.

Con el de mejorar sus productos, y de estar en conformidad con las normas Europeas, FM se reserva el derecho de sin previo aviso las caracteristicas de

los mismos.

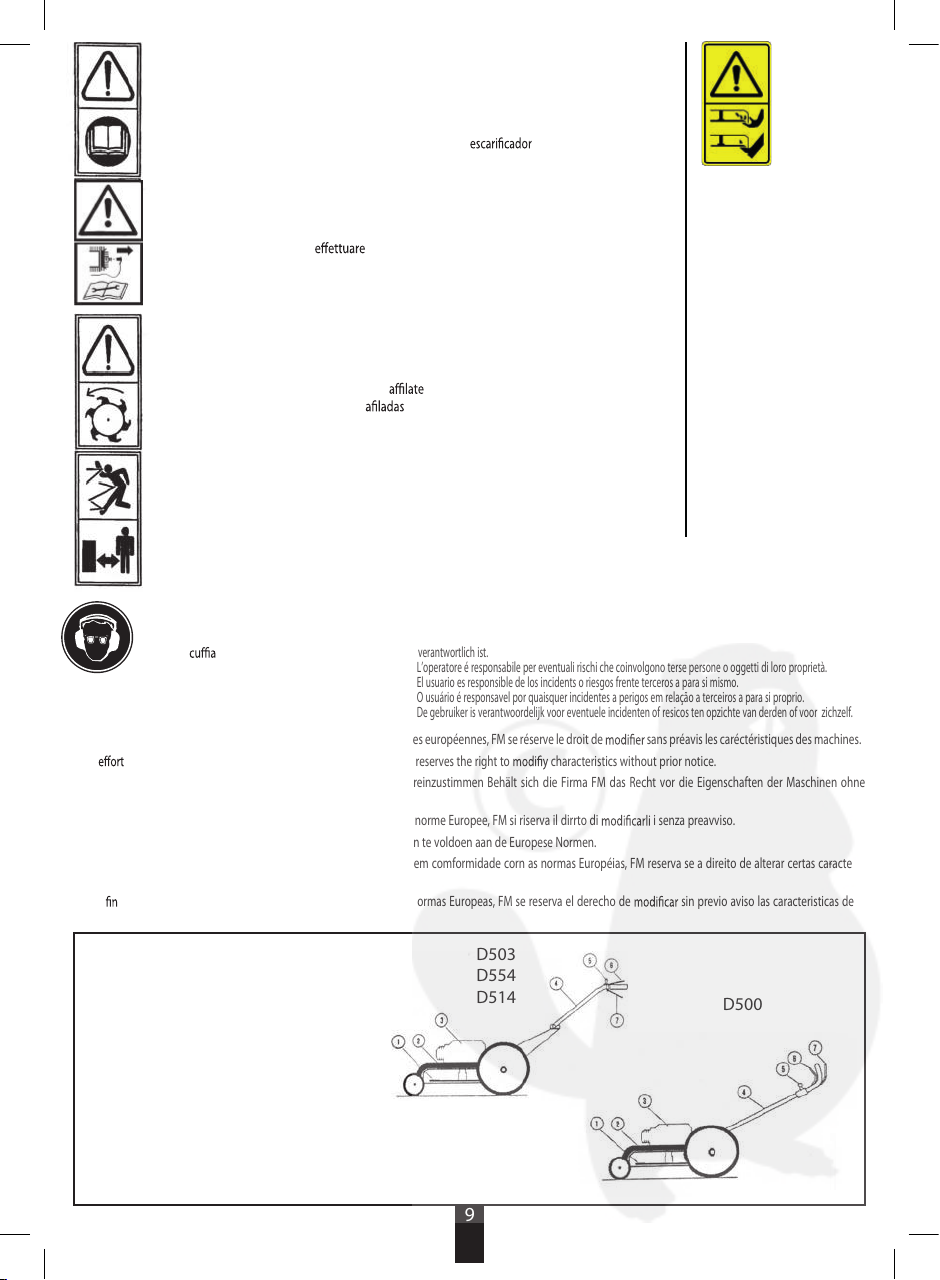

1 -Lame

Blade

Messer

Cuchilla

2-Châssis

Chassis

Chasis

3- Moteur

Engine

Motor

4-Guidon

Handlebar

Sterz

Manillar

Commande

d’accélération

Throttle control

Gasstellteil

Mando

Levier

frei-moteur

Lever engine brake Ein/

Aus-Stellteil

Freno del motor

7 -

Levier

embrayage

Clutch control

Fahr-Stellteil

Palanca del traccion

D500

D503

D554

D514

Equipement de protection des yeux et des oreilles requis

Equipment for eye and ear protection required

Gehörschutz und Schutzbrille tragen !

Indossare antirumore e occhiali protettivi

Equipo de proteccion de los ojos y de los orejas requirido

Equipamento de protecção ocular el oerlha necessarios

Apparatuur voor oog en oor bescherming nodig

- L’utilisateur est responsable d’éventuels incidents ou risques causés vis-à-vis de tierce personne ou pour lui-même.

- The user is responsible for any incidents or hazard to third party or for himself.

- DenkenSie daran, dass die Bedienperson für Unfälle oder Risiken mit anderen Personen oder deren Eigentum

verantwortlich ist.

- L’operatore é responsabile per eventuali rischi che coinvolgono terse persone o oggetti di loro proprietà.

- El usuario es responsible de los incidents o riesgos frente terceros a para si mismo.

- O usuário é responsavel por quaisquer incidentes a perigos em relação a terceiros a para si proprio.

- De gebruiker is verantwoordelijk voor eventuele incidenten of resicos ten opzichte van derden of voor zichzelf.

- ATTENTION/DANGER

Lire le manuel d’utilisation avant l’utilisation de la machine.

- CAUTION /DANGER

Carefully read this operating manual before operating.

- ACHTUNG/GEFAHR

Vor dem Gebrauch des Machine, lesen Sie die Gebrauchsanweisung.

- ATTENZIONE / AVVERTIMENTO

Leggere il libretto di istruzioni prima di usare la machina.

- PRECAUTION/PELIGRO

Lea detenidamente este manual de funcionamento antes de usar.

- OPGELET/GEVAAR

Lees de gebruikershandlelding voor u deze machine.

- ATTENÇÃO/PERIGO

Ler o manual do utilizador antes de por o de relva en funcionamento.

Eloigner pieds et mains,

lame rotative - risque de

sectionnement

Keep your hands and feet

away from the rotating blade

Risk of being cut by the blade.

Halten Sie die Füße und Hände,

diese Klinge dreht - trennen Risiko

Tenere i piedi e le mani,

questa lama è in rotazione -

disconnessione rischio

Mantenga los pies y las manos,

esta cuchilla está girando -

Riesgo de desconexión

Houd de voeten en handen,

dit mes draait - disconnect Risk

Mantenha os pés e as mãos,

esta lâmina está girando -

Risco de desconexão

- Débrancher le câble avant toute intervention d’entretien ou réparation.

- For inspection or maintenance, remove the cable.

- Vor dem Einstellen oder Säubern des Gerätes oder vor dem Prüfen, ob die Anschlußleitung

verschlungen oder verletzt ist, das Gerät ausschalten und den Netzstecker ziehen !

- Scollegare il cavo prima di qualsiasi operazione di manutenzione o roparazione.

- Retire el cable antes de cualquier operacion de mantemiento o de reparacion.

- Neemen de kabel voor u anderhoud of reparaties aan uw maaier ultvoet.

- Antes de qualquer operação no motor ou na maquina, disligue o cabo.

- ATTENTION / DANGER : Outil coupant rotatif.

- CAUTION / DANGER : Rotating cutting tool.

- ACHTUNG /GEFAHR : Umlaufendes Werkzeug, Werkzeug läuft nach !

- ATTENZIONE/AVVERTIMENTO : Rotazione lama.

- PRECAUTION / PELIGRO : Rotaciones cuchillas.

- OPGELET/GEVAAR : Scherp mes.

- ATTENÇÃO/PERIGO : Rotação lamina.

- Eloignez toute personne de la zone dangereuse.

- Keep all people away from working area.

- Während des Gebrauchs, halten Sie dritte von der Arbeitszone entfernt.

- Tenere le persone al di fuori dell’ area di lavoro, durante l’uso.

- Durante l’utilizzo allontanate le persone de la zona di lavoro.

- Laat omstanders nooit in de nabijheid van de machine komen terwijl u er mee werkt.

- Afaste as pessoas e as criancas da maquina en funcionamento.

1 -CARACTÉRISTIQUES TECHNIQUES

Niveau de puissance acoustique mesuré selon Annexe B de la norme EN12733+

- 95 dB(A) : D503 - D554SH

- 96 dB(A) : D514S

- 97 dB(A) : D514SH

- 98 dB(A) : D503K - D554SK - D554S

95 dB(A) : D503 - D554SH

96 dB(A) : D514S - 97 dB(A) : D514SH

- 98 dB(A) : D503S - D554SK - D554S

Niveau

Incertitude de mesure : 0,5 dB (A)

Incertitude de mesure : 2%

Measurement uncertainty : 2%

Incertitude de mesure : 1 dB (A)

de pression acoustique à l’oreille selon Annexe B de la norme EN12733+

- 84 dB(A) : D503 - D554SH - 85 dB(A) : D514S - D554S

- 86 dB(A) : D514SH - 87 dB(A) : D503K - D554SK

84 dB(A) : D503 - D554SH - 85 dB(A) : D514S - D554S

- 86 dB(A) : D514SH - 87 dB(A) : D503K - D554SK

Vibrations au guidon à la hauteur de la poignée : 2,5 m/s²

Transmission : - Par boîtier réducteur double embrayage Par courroie

Avancement :1 vitesse avant - 2.3 km/h (D500 - D503 - D514 - D554).

Guidon : Réglable en hauteur (D503 - D514 - D554).

Frein moteur :Pour plus de sécurité.

Utilisation de la débroussailleuse : La débroussailleuse est destinée à couper la

broussaille dans les terrains irréguliers.E

lle est livrée avec un andaineur et un carter

frontal d’origine qui permettent d’andainer l’herbe ou la broussaille.

2-MONTAGE

Déplier le guidon et le régler à hauteur désirée, puis serrer les deux boutons à la

base du guidon.

MONTAGE DU TRAIN AVANT :

(voir P13 Fig.a)

Rep. 1: kit mono-roue - kit deux roues, selon choix. Rep.2: chassis. Rep.3:

Boulon M10x30

- Pourun débroussaillage sur terrain en devers, bosselé, avec beaucoup de friches,

il est conseillé d’utiliser le kit deux roues (bordure d’étang, débroussaillage en

forêt).

- Pourun débroussaillage ou une tonte sur un terrain plus ou moins régulier, ou

une grande maniabilité est

demandée,il est conseillé d’utiliser le kit mono-roue

(pelouse, verger).

3 - PRÉPARATION

Se reporter à la notice du moteur.

- Lemoteur est livré sans huile, il convient de mettre une huile détergente de bonne

qualité de type 10W30. Remplir jusqu’au niveau maxi de la jauge.

- Remplir le réservoir avec de l’essence sans plomb.

4 - DÉMARRAGE ET ARRÊT DU MOTEUR

Accélérateur :

Mettre le levier de commande d’accélérateur dans la

position

“START” (vers le bas), puis varier le régime moteur comme voulu.

Frein moteur :

Pour démarrer, pousser le levier vers le guidon puis donner un coup sec

sur la corde. Pour stopper, relâcherle levier.

5-TRACTION :

- Pouravancer, pousser le levier d’embrayage vers le gui-

don. Pourarrêter,relâcher le levier.

6 -

RÉGLAGES

Embrayage : Si la machine avance, visser la vis de réglage

pour détendre le câble Rep. 4. Si la machine n’avance pas, poignée d’embrayage

actionnée, dévisser la vis pour tendre le câble (Rep. 4).

Hauteur de coupe :Hauteur de coupe centralisée au guidon.

7 - ENTRETIEN

Toutes les opérations d’entretien sont lorsque le moteur est

arrêté, le de bougie déconnecté.

- Aprés avoir utilisé la machine, nettoyer la partie du dessous.

- N’hésitez pas à remplacer la lame si elle est abîmée.

- La lame doit toujours être parfaitement équilibrée.

- Utiliser seulement des piéces de rechange d’origine.

- Encas de pannes, faites contrôler votre débroussailleuse par un atelier spécialisé.

- Contrôler périodiquement le serrage des boulons et des vis.

- Huiler les articulations (huile moteur).

- Contrôler le niveau d’huile avant chaque utilisation.

- La1

ère

vidange après 5 heures d’utilisation, ensuite toutes les 25 heures

(moteur chaud).

- Contrôler l’état de propreté du moteur.

- Nettoyez votre grille de ventilation moteur dès l’apparition d’herbe sur celle-ci.

Toutes les 2 heures de débroussaillage, démonter le grille de ventilation pour un

nettoyage total.

TOUTES LES OPÉRATIONS DE MAINTENANCE ET DE DÉPANNAGE DOIVENT ÊTRE EFFECTUÉES

DANS UN ATELIER SPÉCIALISÉ. (Nous tenons la liste des agences à votre disposition).

1 - TECHNICAL SPECIFICATIONS

Mesured sound power level

according to Annex B of the standard EN12733+a1:2009

Sound pressure livel at the ear

according to Annex B of the standard EN12733+a1:2009

Vibration of the handlebar at the grip : 2,5 m/s²

Transmission : - Vee belt and gear box.

Forward speed :1 speed : 2.3 km/h (D500 - D503 - D514 - D554).

Handlebar : adjustable in height (D503 - D514 - D554).

Use of the Brushwood Mower : The brushwood mower is intended forcuttingthe

brushwood in some irregular grounds.Itdelivers with a and a projective

band of origin which allow making swathes with grass and scrub.

2-FITTING

Unfold the steering bar and set it to the requirred height tighten the two buttons

situated at its base.

MOUTING THE FRONT AXLE :

(see P13 Fig.a)

Rep 1 : single wheel kit - two wheel kit. According choice.Rep 2 : chassis. Rep3

: Bolt M10 x 30.

- The two-wheel kit is recommanded for clearing slaping or bumpy land, with a

lot of vegetation.

- Thesingle wheel kit is recommanded for clearing or mowing land wich is more or

less where great manœuvrability is required.

3 - BEFORE STARTING UP

See engine manual.

- Theengine is supplied without oil. Fill the engine to the correctlevel with grade

10W30.

- Fill the petrol tank with lead free petrol.

4 - STARTING AND STOPPING ENGINE

Throttle lever :

Set the throttle lever to “START” and set the remote control to

the required speed.

Engine brake :- To start, pull the lever towards the handle bar, then pull

the cord hard or use the key.

- To stop the motor, release the engine brake lever.

5 -CLUTCH

- To engage forward gear, move the support placed against handlebar up and

hold it against the handlebar.

- Whenthis is released, the motor is disengaged and the mower stops moving

forward.

6 -ADJUSTMENT

Clutch :

- If the machine moves, tighteen the screw to relax the clutch cable

(Rep. 4).

- If the machine does not move with the clutch lever in action, loosen the screw to

release the clutch cable (Rep. 4).

7 - MAINTENANCE

Before attempting maintenance, make sure the engine is stopped and the

spark plug lead has been disconnected.

- Often

check the lawn mower, avoiding grass deposits under the deck.

- Often

check the blade. Be sure it is always well balanced.

Checkthe lightness of the nuts and bolts on your cultivator pariodically.

Lighty oil the various moving parts with engine oil.

- Check

the oil level before starting the engine.

- The

oil change is made when the engine has completed 5 hours running

time.

There after, every 25 hours. Drain oil whilst the engine is hot.

- Check

that the motor is clean.

- Lawn

mower must be checked by a service station.

- Use original spare parts only.

ALL REPAIRS MUST BE DONE AT THE CUSTOMER - SERVICE - WORKSHOP

Verhoogdgeluidsvermogensniveauv

- 95

- 96

- 97

- 98

- 99

Schalldruckpegel

- 84

- 85

- 86

- 87

- 88

Holmschwingungen

Ubersetzung

Vorwärstganggeschwindigkeit

Sterz

Benutzung

mäßigen

frontalen

das

Die

beiden

MONTAGE

No1

No3

- Zum

bei

- Zum

Geländen,

des

- Der

nehmen,

abnehmen.

Motor

- Den

laüft.

Gasstellteil

Motorbremse

- Zum

Zum

Führungsholm

Kupplung

das

Schnitthöhe

Vertiefungen

- Nach

- Zögern

- Verwenden

- So

Spezialwerkstatt

- Regelmäßig

- Die

- Vor

- Der

stunden.

- Die

INSTRUCTIONS TROUBLE FREE

a1 : 2009

selon Annexe B de la norme EN12733+a1 : 2009

According to Annex B of the standard EN12733+a1:2009

This manual suits for next models

Table of contents

Popular Lawn Mower manuals by other brands

RHINO

RHINO 1958 parts manual

Wolf Garten

Wolf Garten Compact plus 40 B instruction manual

Cub Cadet

Cub Cadet LTX 1045 brochure

Craftsman

Craftsman 917.378461 owner's manual

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Operator's manual

Challenge

Challenge CH18V2 Original manual

TALEN TOOLS

TALEN TOOLS AVR HGM30 manual

DEWEZE

DEWEZE ATM-725 Operation and service manual

Weed Eater

Weed Eater 180083 owner's manual

Husqvarna

Husqvarna Poulan Pro PP185A42 Operator's manual

Better Outdoor Products

Better Outdoor Products Quick Series Operator's manual

Cub Cadet

Cub Cadet 23HP Z-Force 60 Operator's and service manual

MTD

MTD 795, 792, 791, 790 Operator's manual

Toro

Toro Groundsmaster 3505-D Service manual

Dennis

Dennis FT 610 instruction manual

AIRFORCE

AIRFORCE F-15 Gen 3 owner's manual

MTD

MTD 126-220-000 owner's guide

Toro

Toro 74806 Operator's manual
