Festo DRD Series User manual

(de) Bedienungs−

anleitung

(en) Operating

instructions

(es) Instrucciones

de utilización

(fr) Notice

d’utilisation

(it) Istruzione

per l’uso

(sv) Bruksanvisning

Schwenkantrieb

Swivel drive

DRD/DRE

696 922

0703a

DRE/DRD

Festo DRD/DRE 0703a

Es bedeuten/Symbols/Símbolos/

Symboles/Simboli/Teckenförklaring:

Einbau und Inbetriebnahme nur von qualifi

ziertem Fachpersonal, gemäß Bedienungs

anleitung.

Warnung

Warning

Advertencia

Avertissement

Avvertenza

Varning

Hinweis

Note

Importante

Nota

Information

Umwelt

Antipollution

Reciclaje

Recyclage

Riciclaggio

Återvinning

Zubehör

Accessories

Accesorios

Accessoires

Accessori

Tillbehör

Fitting and commissioning to be carried out

by qualified personnel only in accordance

with the operating instructions.

El montaje y la puesta en funcionamiento,

debe ser realizado exclusivamente por

personal cualificado y siguiendo las

instrucciones de utilización.

Montage et mise en service uniquement par

du personnel agréé, conformément aux

instructions d’utilisation.

Montaggio e messa in funzione devono

essere effettuati da personale specializzato

ed autorizzato in confomità alle istruzioni

per l’uso.

Montering och idrifttagning får endast

utföras av auktoriserad fackkunnig personal

i enlighet med denna bruksanvisning.

Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

English 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Español 35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Français 51. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Italiano 67. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Svenska 83. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRE/DRD

Festo DRD/DRE 0703a Deutsch 3

Schwenkantrieb DRD/DREDeutsch

Inhaltsverzeichnis

1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Funktion 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Anwendung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Transport und Lagerung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Voraussetzungen für den Produkteinsatz 6. . . . . . . . . . . . . . . . . . . . . . . . .

6 Einbau 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau mechanisch 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einbau pneumatisch 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Inbetriebnahme 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Einstellung der Endlagenbegrenzung bei Variante DRD−/DRE−...−O 11. . . . .

8 Ausbau und Reparatur 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Zubehör 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 Technische Daten 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DRE/DRD

Festo DRD/DRE 0703a Deutsch

Schwenkantrieb DRD/DRE

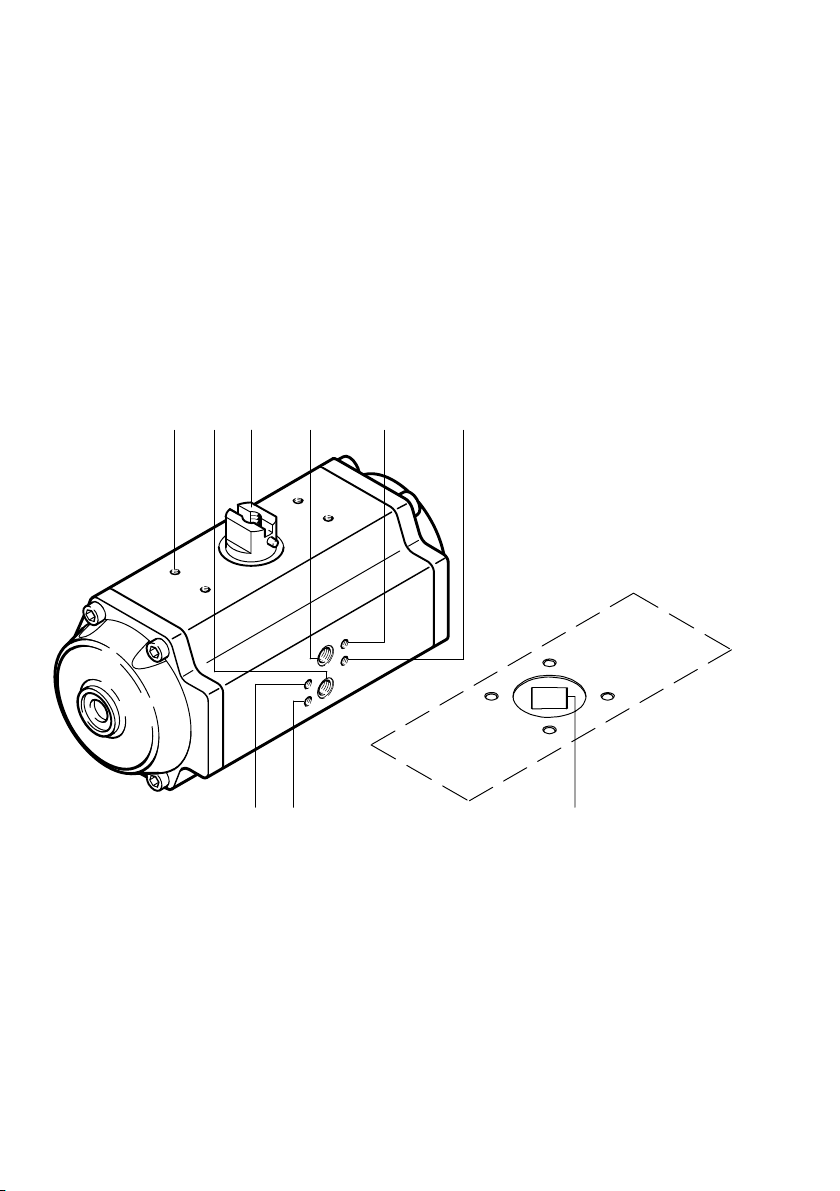

1 Bedienteile und Anschlüsse

Anschlüsse am Beispiel des Schwenkantriebs DRD/DRE.

51 32

14 Befestigungsgewinde für Endtasteranbau

2Anschluss 2 (A) für die Luftzufuhr zur

Betätigung der Schaltwelle des DRD/DRE

gegen den Uhrzeigersinn (Ansicht von oben)

3Übertragungswelle für Endtasteranbau

4Anschluss 4 (B) für die Luftzufuhr zur

Betätigung der Schaltwelle des DRD im

Uhrzeigersinn oder für die Entlüftung des DRE

5Befestigungsgewindefür Magnetventil

mit Anschlussbild nach NAMUR

6Befestigungsgewinde für Gewindestift

zur Ausrichtung des NAMUR−Magnet

ventils

7Ansicht von unten: Vierflach−Kupplung

zur Aufnahme des Vierkant einer

Schwenkarmatur

Bild1

DRE/DRD

Festo DRD/DRE 0703a Deutsch 5

2 Funktion

Durch Belüften der Zylinderkammern bewegen sich die Kolben im DRD/DRE hin

und her. Die Umwandlung von Linear− in Drehbewegung erfolgt über ein Zahn

stange−Ritzel−Getriebe.

Die angeschraubte Schwenkarmatur nimmt das Reaktionsmoment des DRD/DRE

auf. Dabei gelten die zulässigen Drehmomente èTechnische Daten (siehe auch

Katalogangaben unter http://catalog.festo.com).

3 Anwendung

Der DRD/DRE ist vollständig auf die Anforderungen der Prozessindustrie

zugeschnitten. Er wird zur Steuerung mediendurchströmter Schwenkarmaturen in

Anlagen verwendet. Die Standardvariante des DRD/DRE wird für rechtsdrehend

schließende Schwenkarmaturen eingesetzt.

Bestimmungsgemäß wird der Antrieb für Schwenkarmaturen mit auf 90°

beschränktem Bewegungsumfang wie z.B. Kugelhähnen und Absperrklappen

(Quarter Turn Actuator) eingesetzt. Bei Schwenkantrieben der Variante

DRD/DRE−...−O kann der Schwenkbereich eingestellt werden.

Die Verwendung als Feder− und Dämpfungselement zählt nicht zum bestimmungs

gemäßen Gebrauch. Es können unzulässige Belastungen auftreten.

4 Transport und Lagerung

SSorgen Sie für Lagerbedingungen wie folgt: kurze Lagerzeiten und kühle,

trockene, schattige korrosionsgeschützte Lagerorte.

DRE/DRD

Festo DRD/DRE 0703a Deutsch

5 Voraussetzungen für den Produkteinsatz

Warnung

Durch unsachgemäße Handhabung entstehen Fehlfunktionen.

SStellen Sie sicher, dass alle Anweisungen dieses Kapitels stets eingehalten

werden. Dies macht das Produktverhalten bestimmungsgemäß.

SVerwenden Sie das Produkt im Originalzustand ohne jegliche eigenmächtige

Veränderung.

SSorgen Sie dafür, dass die Vorschriften für Ihren Einsatzort eingehalten

werden, z. B. von Berufsgenossenschaft oder nationalen Institutionen.

SEntfernen Sie die Verpackungen mit

Ausnahme vorhandener Haftetiketten

an Druckluftanschlüssen

(Verschmutzungsgefahr).

Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis

(Ausnahme: Ölpapier = Restmüll).

SVergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit Ihrem

aktuellen Einsatzfall (z. B. Drücke, Kräfte, Momente, Massen, Schaltzeiten,

Temperaturen). Nur die Einhaltung der Belastungsgrenzen ermöglicht es, das

Produkt gemäß der einschlägigen Normen zu betreiben.

SBerücksichtigen Sie die Umgebungs

bedingungen am Einsatzort. Korrosive

Umgebungen vermindern die Lebens

dauer des Produkts.

SSchützen Sie das Gerät vor Druck

schwankungen und Überschreitung der

Betriebstemperatur. Verwenden Sie

Überdruck− und Druckregelventile.

SSorgen Sie für Druckluft mit ordnungs

gemäßer Aufbereitung. Das Produkt

benötigt getrocknete Druckluft, geölt

oder ungeölt.

Bild2

Bild3

[°C] [%] [mbar]

Bild4

LF−... LR−... LD−...

DRE/DRD

Festo DRD/DRE 0703a Deutsch 7

SVerwenden Sie unter normalen Bedingungen nur ungeölte Druckluft.

Der DRD/DRE besitzt eine Initialschmierung, die für die gesamte Lebensdauer

ausreicht.

Hinweis

Dauerbetrieb an der Grenze der angegebenen Umgebungstemperatur und

Arbeitsfrequenz kann die Lebensdauer des Schwenkantriebs vermindern.

SVerwenden Sie beim Dauerbetrieb unter Extrembedingungen geölte

Druckluft. Das Öl muss chemisch inert sein und darf nicht verkohlen.

Bei Verwendung von geölter Druckluft wird die Initialschmierung

herausgeschwemmt.

SBetreiben Sie ab diesem Zeitpunkt den DRD/DRE nur noch mit geölter

Druckluft.

Beim Einsatz des DRD/DRE in explosionsfähiger Atmosphäre:

SBeachten Sie die Angaben und Hinweise in der beiliegenden Kurz−Bedienungs

anleitung des Produkts.

6 Einbau

Die Montage des DRD/DRE an eine Schwenkarmatur ist nur unter folgenden

Voraussetzungen durchzuführen:

 Einbau des Schwenkantriebs parallel zur Ausrichtung der Hauptrohrleitung.

 Bei Verwendung einer 2−Wege−Schwenkarmatur:

Die 2−Wege−Schwenkarmatur ist geschlossen.

 Bei Verwendung einer 3−Wege−Schwenkarmatur:

Der Schaltzustand der 3−Wege−Schwenkarmatur ist bekannt.

Bei Verwendung einer 3−Wege−Schwenkarmatur 8:

SRichten Sie den Schwenkantrieb so aus,

dass die Anschlussöffnungen zur Seite

ohne Rohrleitung zeigen.

Der pneumatische Anschluss erfordert

freien Arbeitsraum. 8

Bild5

DRE/DRD

Festo DRD/DRE 0703a Deutsch

Bei Einsatz von hohen Mediumstemperaturen in Rohrleitung und Schwenkarmatur:

SVerwenden Sie eine Montagebrücke und eine wärmeisolierte Kupplung.

Einbau mechanisch

SStellen Sie zur Montage des Schwenkantriebs DRD/DRE die Schaltwelle der

Schwenkarmatur so ein, dass die verlangte Arbeitsweise zum Öffnen und

Schließen der Schwenkarmatur realisiert wird.

SBeachten Sie, dass eine Schwenkarmatur mit Absperrklappe in einer Richtung

nur geöffnet und in Gegenrichtung nur geschlossen werden kann.

Zum Anbau des DRD/DRE ohne Montagebrücke:

1. Setzen Sie den DRD/DRE auf die Schaltwelle

der Schwenkarmatur. Beachten Sie dabei, dass

der Vierkant der Schwenkarmatur ohne Verkan

tung in der Vierflach−Kupplung des DRD/DRE

sitzt.

2. Befestigen Sie den DRD/DRE mit 4korrosions

beständigen Schrauben und Sprengringen am

Anschlussflansch der Schwenkarmatur.

3. Ziehen Sie alle Schrauben abwechselnd über

Kreuz fest. Anziehdrehmoment èTechnische

Daten.

4. Prüfen Sie, ob der DRD/DRE in der geforderten

Drehrichtung arbeitet und ob das Prozssventil

die geforderte Stellung einnimmt.

Wenn der DRD/DRE nicht in der geforderten Drehrichtung arbeitet, wenden Sie

sich an den Service von Festo.

Bild6

DRE/DRD

Festo DRD/DRE 0703a Deutsch 9

Zum Anbau des DRD/DRE mit Montagebrücke benötigen Sie:

 eine Montagebrücke 9

 eine Kupplung aJ.

1. Richten Sie die Montagebrücke so aus, dass

deren Stege in Rohrleitungsrichtung ausge

richtet sind und die offene Seite der Mon

tagebrücke zur Schwenkarmatur hin aus

gerichtet ist.

2. Befestigen Sie die Montagebrücke am DRD/

DRE. Ziehen Sie die Schrauben jedoch noch

nicht fest.

3. Führen Sie die Kupplung aJ durch die Mon

tagebrücke in die Vierflach−Aufnahme an der

Unterseite des DRD/DRE ein. Beachten Sie

dabei, dass die Kupplung ohne Verkantung

in der Aufnahme sitzt.

4. Befestigen Sie den DRD/DRE mit Montage

brücke und Kupplung am Anschlussflansch

der Schwenkarmatur. Beachten Sie dabei,

dass der Vierkant der Schwenkarmatur ohne

Verkantung in der Kupplung sitzt.

5. Ziehen Sie alle Schrauben abwechselnd über

Kreuz fest. Anziehdrehmoment èTechnische

Daten.

6. Prüfen Sie, ob der DRD/DRE in der gefor

derten Drehrichtung arbeitet und ob die

Schwenkarmatur die geforderte Schalt

stellung einnimmt.

Wenn der DRD/DRE nicht in der geforderten Drehrichtung arbeitet, wenden Sie

sich an den Service von Festo.

Bild7

DRE/DRD

Festo DRD/DRE 0703a Deutsch

Einbau pneumatisch

Verschlauchen Sie die Anschlüsse für die Luftzufuhr wie folgt:

DRD (doppeltwirkend) DRE (einfachwirkend)

Luftzufuhr am Anschluss 2 (A) 2:

 Die Kolben des Schwenkantriebs

werden innen belüftet und nach außen

gedrückt.

Eserfolgt eine Drehbewegung der

Übertragungswelle 3gegen den

Uhrzeigersinn.

 Die 2−Wege−Schwenkarmatur

(Standardausführung) öffnet.

Luftzufuhr am Anschluss 2 (A) 2:

 Die Kolben des Schwenkantriebs

werden innen belüftet und nach außen

gedrückt.

Eserfolgt eine Drehbewegung der

Übertragungswelle 3gegen den

Uhrzeigersinn.

 Die 2−Wege−Schwenkarmatur

(Standardausführung) öffnet.

Luftzufuhr am Anschluss 4 (B) 4:

 Die Kolben des Schwenkantriebs

werden außen belüftet und nach innen

gedrückt.

Eserfolgt eine Drehbewegung der Über

tragungswelle 3im Uhrzeigersinn.

 Die 2−Wege−Schwenkarmatur

(Standardausführung) schließt.

Druckabfall am Anschluss 2 (A) 2:

 Die Kolben des Schwenkantriebs

werden durch Federkraft nach innen

gedrückt.

Eserfolgt eine Drehbewegung der Über

tragungswelle 3im Uhrzeigersinn.

 Die 2−Wege−Schwenkarmatur

(Standardausführung) schließt.

Bei Einsatz eines DRE (einfachwirkend) in feuchter und/oder staubiger Umgebung:

Hinweis

Über den Entlüftungsanschluss 4 (B) 4können Feuchtigkeit und Schmutz

teilchen eindringen und das Produkt zerstören.

SSorgen Sie für Abhilfe entsprechend nachfolgender Tabelle.

Umgebung Abhilfe

feucht und staubig Sorgen Sie am Entlüftungsanschluss 4 (B) 4für eine

Abluftrückführung.

staubig Drehen Sie einen Schalldämpfer (èZubehör) in den

Entlüftungsanschluss 4 (B) 4.

Other manuals for DRD Series

This manual suits for next models

Table of contents

Languages:

Other Festo Controllers manuals

Festo

Festo EduTrainer User manual

Festo

Festo CDSB-A1 User manual

Festo

Festo SPC11-POT-TLF User guide

Festo

Festo DFPI-ND2P Series Setup guide

Festo

Festo CP-FB13-E Owner's manual

Festo

Festo CPX-CEC-C1 User manual

Festo

Festo VPPM-...TA-L Series User manual

Festo

Festo CPX-CMAX Operating and installation instructions

Festo

Festo CMMS-ST-C8-7-G2 Guide

Festo

Festo EasyPort USB D16A User manual

Festo

Festo Controller CECC-D Parts list manual

Festo

Festo CMMO-ST-C5-1-DIOP User manual

Festo

Festo CP Series User manual

Festo

Festo CMMP-AS M0 Series Parts list manual

Festo

Festo CMMS-ST Operating and installation instructions

Festo

Festo SPC200 Series User manual

Festo

Festo SPC200-SCU-AIF Parts list manual

Festo

Festo SPC200 Series User manual

Festo

Festo MPS PA User manual

Festo

Festo VEAA Assembly instructions

Festo

Festo LRP-1/4 Series User manual

Festo

Festo SEC-AC-305 Operating and installation instructions

Festo

Festo VPPM C1 Series User manual

Festo

Festo VPPI S1BT Series User manual

Popular Controllers manuals by other brands

Digiplex

Digiplex DGP-848 Programming guide

YASKAWA

YASKAWA SGM series user manual

Sinope

Sinope Calypso RM3500ZB installation guide

Isimet

Isimet DLA Series Style 2 Installation, Operations, Start-up and Maintenance Instructions

LSIS

LSIS sv-ip5a user manual

Rockwell Automation

Rockwell Automation 1769-L31 installation instructions

Airflow

Airflow Uno hab Installation and operating instructions

ABB

ABB ACS580-01 drives Hardware manual

Panasonic

Panasonic GM1 Series Reference manual

Emerson

Emerson SW93 owner's manual

AutoAqua

AutoAqua Smart ATO micro SATO-120P manual

Panasonic

Panasonic FP? Positioning Unit RTEX Technical manual

Samson

Samson Type 5824 Mounting and operating instructions

Alpha IP

Alpha IP MIOB 21001 manual

Siemens

Siemens OpenAir GMA 1 Series Mounting instructions

Surecom

Surecom SR-629 user manual

Fishman

Fishman TriplePlay installation guide

Regulus

Regulus SRS1 T Installation and operation manual
