P/N: 1070857 avril 2017 1/2
NOTICE
Ces informations s'appliquent uniquement aux
appareils FTB-2/FTB-2 Pro et FTB-4 Pro.
Note : Ce document est disponible en plusieurs langues sur le site
www.EXFO.com.
Fixation des modules FTB avec les
vis de verrouillage avant
Outre les vis de fixation intégrées, votre appareil est livré avec quatre vis de
verrouillage avant (emballées séparément) qui permettent de fixer
correctement les modules FTB sur votre appareil.
Note : Les modules FTBx n'ont pas besoin de ces vis de verrouillage avant
supplémentaires.
MISE EN GARDE
Ne jamais insérer ou retirer un module lorsque l'appareil est allumé.
Cela endommagerait immédiatement et de manière irréversible le
module et l'appareil.
IMPORTANT
EXFO vous recommande d'utiliser les vis de verrouillage avant pour
fixer les modules FTB dans votre appareil, tout particulièrement
lorsque vous utilisez des modules plus lourds, tels que l'OSA ou le
FTB-88100NGE PowerBlazer.
P/N: 1070857 avril 2017 2/2

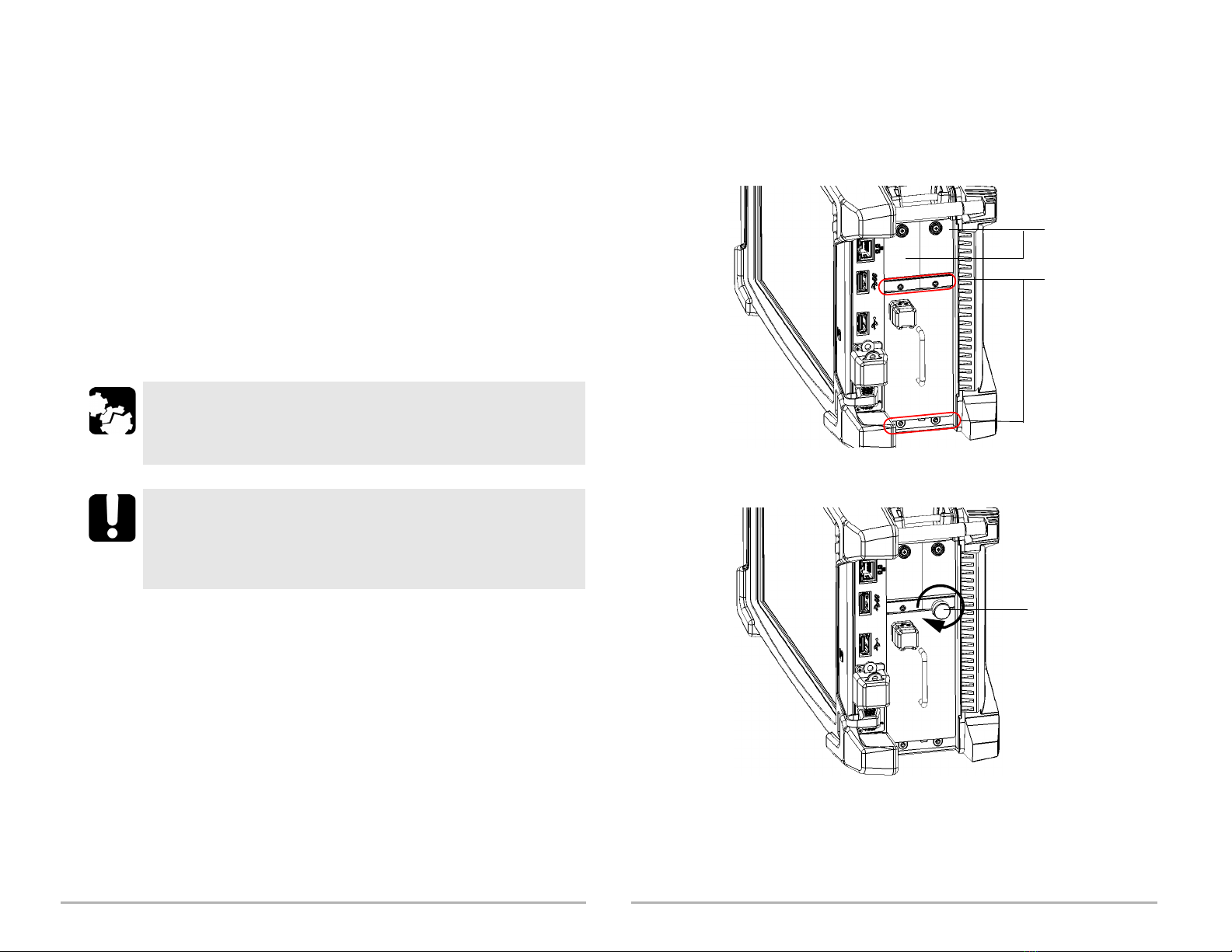

Pour fixer le module FTB à l'aide des vis de verrouillage avant :
1. Si votre appareil n’est pas déjà équipé d'adaptateurs pour module,
vous devez installer ces adaptateurs avant d'insérer les modules FTB.
Pour plus d'informations, reportez-vous au guide de l'utilisateur ou à
l'aide en ligne de votre appareil.
2. Insérez le module FTB dans votre appareil. Pour plus d'informations,
reportez-vous au guide de l'utilisateur ou à l'aide en ligne de votre
appareil.
3. Insérez une vis de verrouillage dans l'un des orifices pour vis à l'avant
de l'appareil.
4. Vissez la vis dans le sens des aiguilles d'une montre jusqu'à ce qu'elle
entre en contact avec le panneau avant du module.
5. Répétez les étapes 3 et 4 pour les trois autres vis.
Note : Pour retirer les vis, tournez dans le sens inverse des aiguilles d'une montre.
