Danze D151554 User manual

Less than 0.25% lead content

Silicone sealant

Sellador de silicona

Enduit d'étanchéité

au silicone

Tools You Will Need

Herramientas Necesarias

Outils dont vous aurez besoin

Before Your Installation

Antes de Instalar

Avant l’installation

Check with the local plumbing code requirements before installation.

Antes de la instalación, consulte las exigencias del código local de

plomería.

Vérifier les exigences du code de la plomberie qui s’applique avant

de procéder à l’installation.

Check to make sure you have the following parts indicated below:

Verifique que tenga todas las partes indicadas:

Vérifier pour vous assurer que vous possédez les pièces au bas:

D151554

Single Control

Bar/Convenience Sink Faucet

Grifo Para Lavabo De Bar/Despensa

Robinet Pour Évier De Bar/Comptoir

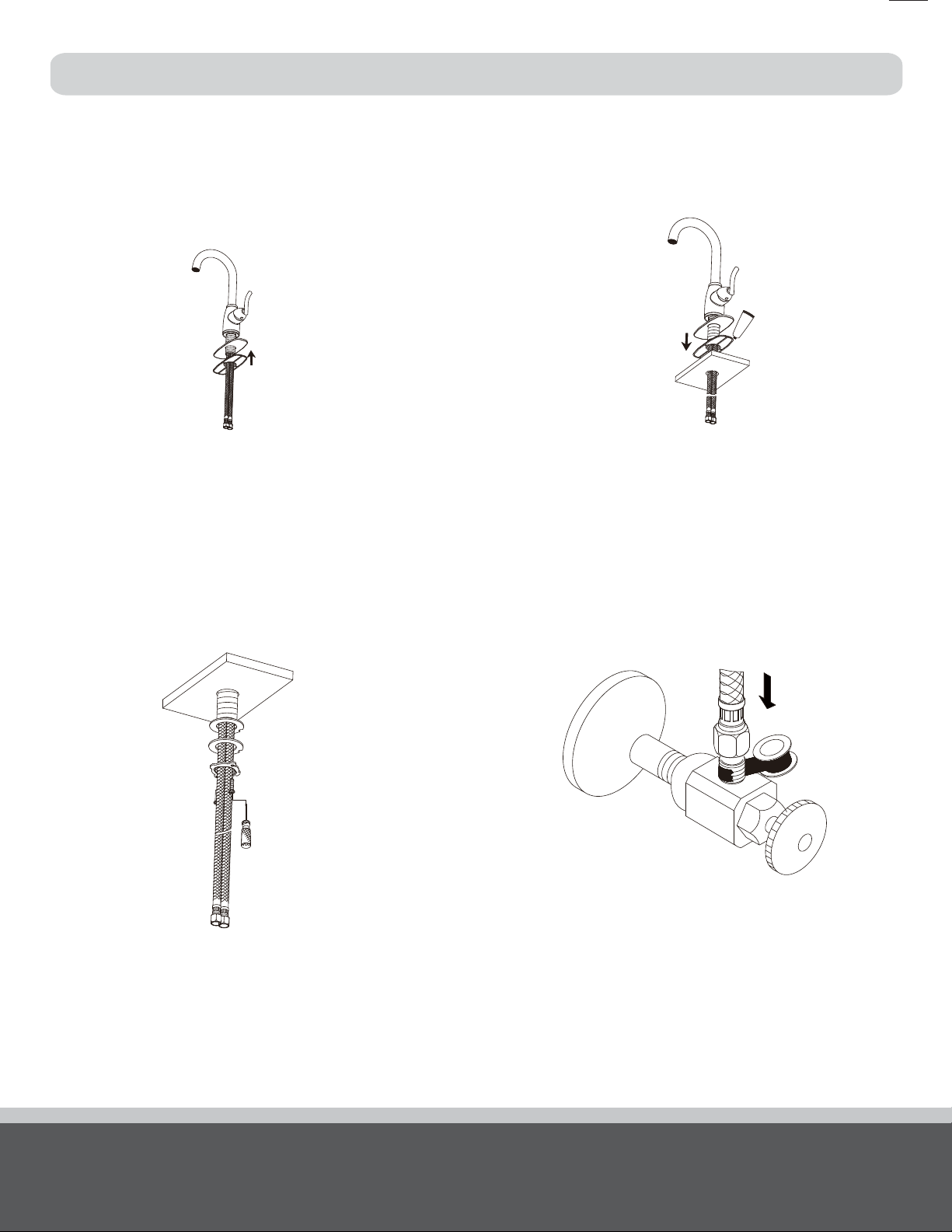

1. Attach cover plate to bottom of faucet with plastic gasket.

Sujete la placa cubierta al fondo del grifo con un empaque

de plàstico.

Fixer l’applique sur le dessous du robinet à l'aide du joint

de plastique.

Note: If you are not installing the cover plate, please go directly to step 2.

Nota: Si no va a instalar la cubierta, pase directamente al paso 2.

Note: Si vous n’installez pas l’applique, veuillez passer directement à l’étape 2.

4. The supply hoses fit 3/8” supply valves. Apply pipe sealant tape to

threads on valve before attaching the supply hose.

Las mangueras de suministro calzan en válvulas de suministro de

3/8”. Aplique cinta de plomería en las roscas de la válvula antes

de colocar la manguera de suministro de agua.

Les boyaux d’alimentation conviennent à des robinets

d’alimentation de 9 mm (3/8 po). Appliquer du ruban pour tuyau

sur les filets du robinet avant de fixer le boyau d’alimentation.

3. From underneath the sink, install washers and lock nut. Tighten the

screws on the lock nut to secure the body.

Desde la parte de abajo del fregadero, instale las arandelas y la

contratuerca. Apriete los tornillos de la contratuerca para asegurar

el cuerpo.

En passant par le dessous de l’évier, installer les rondelles et l’écrou

de blocage. Serrer les vis de l’écrou de blocage pour fixer le corps.

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Shut off main water supply before installation.

Cierre el suministro de agua antes de instalar.

Couper l’alimentation d’eau principale avant l’installation.

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

Danze always recommends that plumbing products be installed by a licensed professional.

Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.

Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.

2. Place silicone sealant beneath the plastic gasket and install faucet

through center hole.

Ponga la sellador de silicona por debajo del empaque de plàstico

e instale el grifo por el orificio del centro.

Mettre du enduit d'étanchéité au silicone sous le joint de plastique

et installer le robinet dans le trou central.

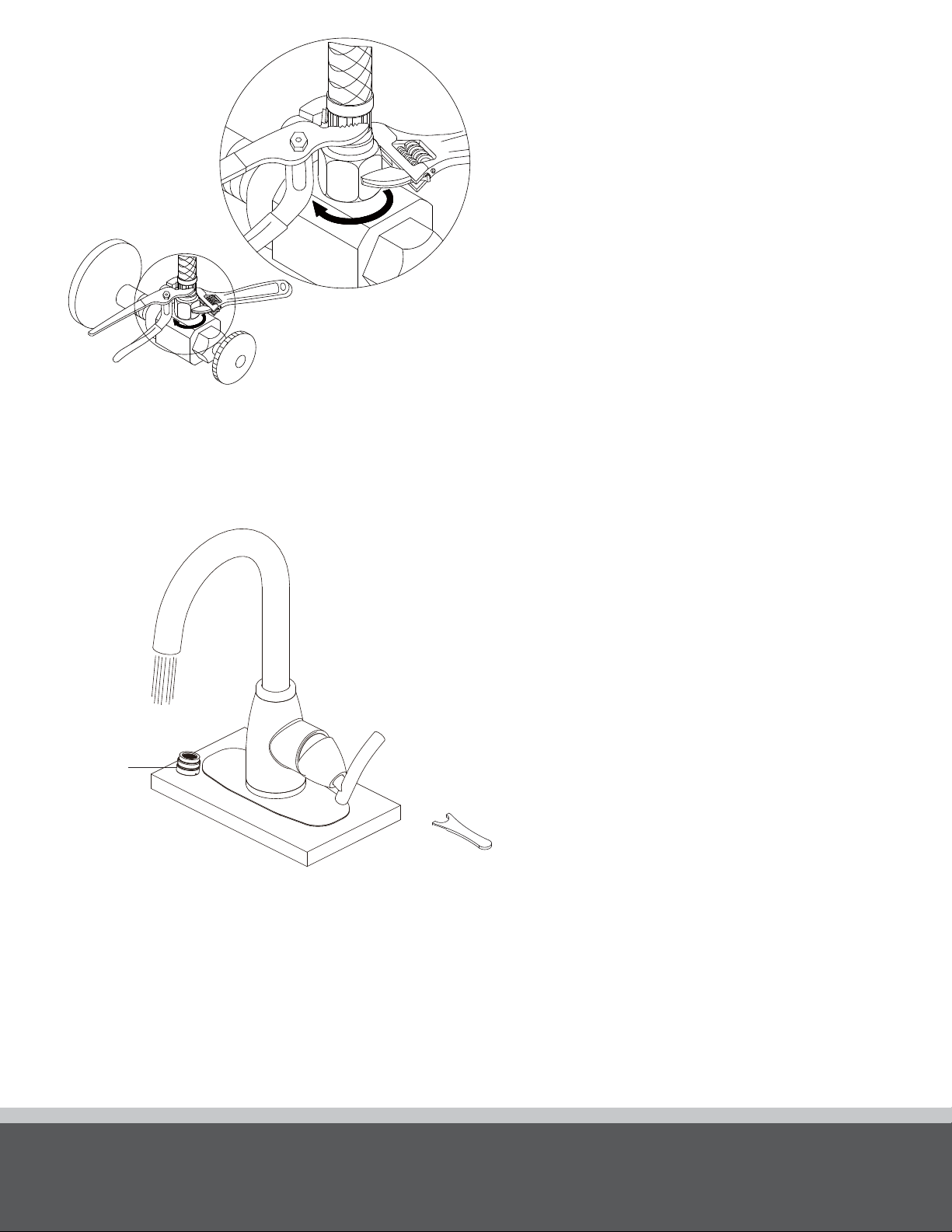

6.After installing faucet, remove aerator (1) and open the hot and cold water supplies. Check for

leaks. Turn on faucet handle for one minute to flush debris from faucet. Close the handle and

re-assemble the aerator.

Una vez instalado el grifo, retire el aireador (1) y abra el abastecimiento de agua caliente y fría.

Verifique si hay fugas. Abra las manija del grifo durante un minuto para que salga la suciedad.

Cierre las manija y vuelva a instalar el aireador.

Lorsque le robinet est installé, enlever le brise-jet (1) et ouvrir l’alimentation d’eau chaude et d’eau

froide. Vérifier qu’il n’y a pas de fuites. Ouvrir les manette du robinet et laisser couler l’eau durant

une minute pour évacuer tout débris pouvant se trouver dans le robinet. Fermer les manette et

remettre le brise-jet en place.

Mantenimiento

Su grifo nuevo está diseñado para brindar años de servicio sin problemas. Mantenga su apariencia nueva limpiándolo

periódicamente con un paño suave. Evite limpiadores abrasivos, estropajo de acero y químicos cáusticos porque deslustrarán el acabado y anularán la garantía.

Entretien

Votre nouveau robinet est conçu pour fonctionner sans problème, des années durant. Le nettoyez périodiquement avec un chiffon

doux pour qu’il conserve la même apparence qu’à l’état neuf. Éviter les nettoyants abrasifs, la laine d’acier et les produits chimiques forts puisqu’ils

endommageront le fini et rendront votre garantie nulle.

IMPORTANT! Tighten the hose onto water supply. Use two wrenches

to avoid twisting hose when tightening.

IMPORTANTE: Ajuste la manguera en la entrada de agua. Use dos

pinzas o llaves para evitar retorcer la manguera al ajustarla.

IMPORTANT ! Serrer le boyau sur l’alimentation d’eau. Utiliser deux

clés pour éviter de tordre le boyau lors du serrage.

(1)

Problem/Problema/Problème

Cause/Causa/Cause Action/Solución/Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Lock nut (8) or trim cap (9) have

come loose.

Contratuerca (8) o tapa ornamental (9) se

han suelto.

Écrou de blocage (8) ou le capuchon de

garniture (9) est desserré.

Tighten the lock nut (8) or trim cap (9).

Apriete el contratuerca (8) o tapa ornamental (9).

Serrer l’écrou de blocage (8) ou le capuchon de

garniture (9).

Aerator (1) leaks or has an inconsistent

water flow pattern.

El aireador (1) gotea o el chorro de agua

está irregular.

Le brise-jet (1) fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator (1) is dirty or misfitted.

El aireador (1) está sucio o mal puesto.

Le brise-jet (1) est mal ajusté ou sale.

Unscrew the aerator (1) to check rubber packing or

replace the aerator.

Destornille el aireador (1) para chequear el empaque

de caucho o reemplace el aireador.

Dévisser le brise-jet (1) pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.

Trouble-Shooting/Guía de Solucionar Problemas/Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue estos pasos

correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas correctement, apporter

les correctifs suivants.

Maintenance Your new faucet is designed for years of trouble-free performance. Keep it looking new by cleaning it periodically

with a soft cloth.Avoid abrasive cleaners, steel wool and harsh chemicals as these will dull the finish and void your warranty.

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.

Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 o WWW.DANZE.COM para asistencia adicional o servicio.

Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du

service ou de l’aide additionnels.

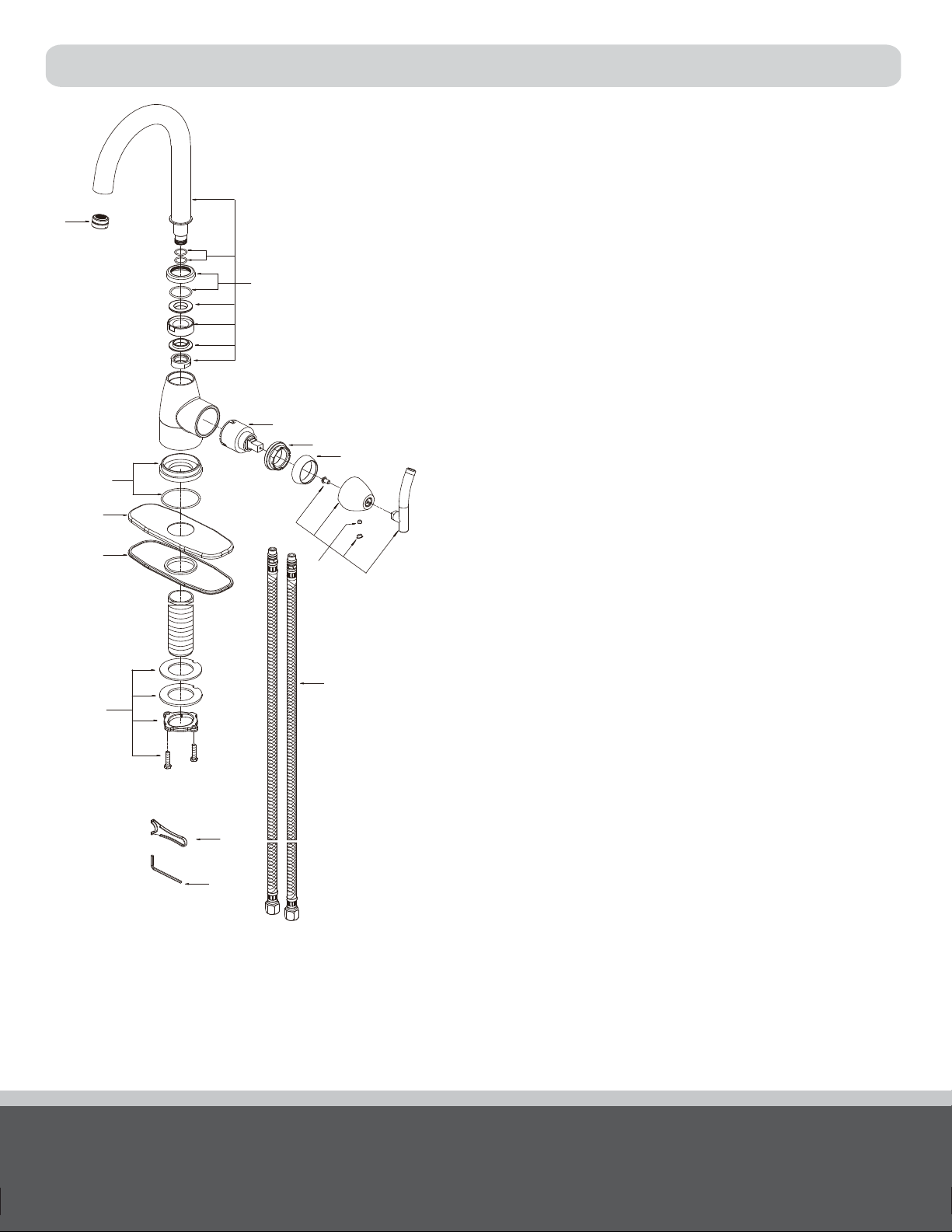

Replacement Parts/Repuestos/Pièces de rechange

1☉. Aerator/Aireador/Brise-jet

2☉. Spout Assembly/Ensamblaje de vertedor/Assemblage du bec

3 O-Ring (Ø1/2" ID * Ø5/8" OD)/

Empaque circular (Ø1/2 pulg. ID * Ø5/8 pulg. OD)/

Joint torique (Ø1/2 po ID * Ø5/8 po OD)

4☉. Spout Trim Ring/Anillo ornamental del grifo/

Garniture circulaire de bec

5 O-Ring (Ø1" ID * Ø1-1/8" OD)/

Empaque circular (Ø1 pulg. ID * Ø1-1/8 pulg. OD)/

Joint torique (Ø1 po ID * Ø1-1/8 po OD)

6 Supply Hose/Tubo de suministro de agua/

Tuyau d'alimentation d'eau

7 Ceramic Disc Cartridge/Cartucho de disco cerámico/

Cartouche à disque en céramique

8 Lock Nut/Contratuerca/Écrou de blocage

9☉. Trim Cap/Tapa ornamental/Capuchon de garniture

10☉. Metal Handle Assembly/Ensamblaje de manija metálicas/

Assemblage de manette en métal

11 Screw (3/16" -24 * 7/16" L)/

Tornillo (3/16 pulg. -24 * 7/16 pulg. L)/

Vis (3/16 po -24 * 7/16 po L)

12 Screw (M5 * 4 mm L)/Tornillo (M5 * 4 mm L)/Vis (M5 * 4 mm L)

13 Handle Insert/Tapa de manijas/Insertion pour manettes

14☉. Base Trim Ring/Argolla ornamental e la base/

Garniture circulaire de base

15 O-Ring (Ø1-13/16" ID * Ø1-15/16" OD)/

Empaque circular (Ø1-13/16 pulg. ID * Ø1-15/16 pulg. OD)/

Joint torique (Ø1-13/16 po ID * Ø1-15/16 po OD)

16☉. Cover Plate/Cubierta/Applique

17 Gasket/Empaque/Joint

18 Mounting Hardware Assembly/

Ensamblaje de ferreterria de montaje/

Assemblage du matériel de fixation

19☉. Aerator Wrench/Llave para aireador/Clé pour brise-jet

20 Hex Wrench (H2.5 * 19 mm L * 53 mm L)/

Llave hexagonal (H2.5 * 19 mm L * 53 mm L)/

Clé hexagonale (H2.5 * 19 mm L * 53 mm L)

A500834N

A606019W

A048091N

A603116

A004094N

A105652W

A507348N

A104002

A103205

A602391M

A008017

A075210

A028046M

A607059

A004512N

A007059

A011053NF

A603171

A031025

A031000

D151554 (V1)

5. 4.

18.

19.

20.

8. 9.

16.

17.

15.

14.

10.

11.

12.

13.
