Danze D497440 User manual

Help Hotline: Monday to Saturday / Assistance téléphonique: appelez de lundi au samedi / Línea directa de ayuda: de lunes asábado

USA: 1-888-328-2383 Canada: 1-800-487-8372

Tank Lever Handle Installation Instructions

Instrucciones para la instalación de la

palanca de la cisterna

Directives d’installation de la manette

à levier de réservoir

1. Remove the existing tank lever.

Retire la palanca antigua.

Enlever la manette existante.

D497440

Before Your Installation

Antes de Instalar

Avant l’installation

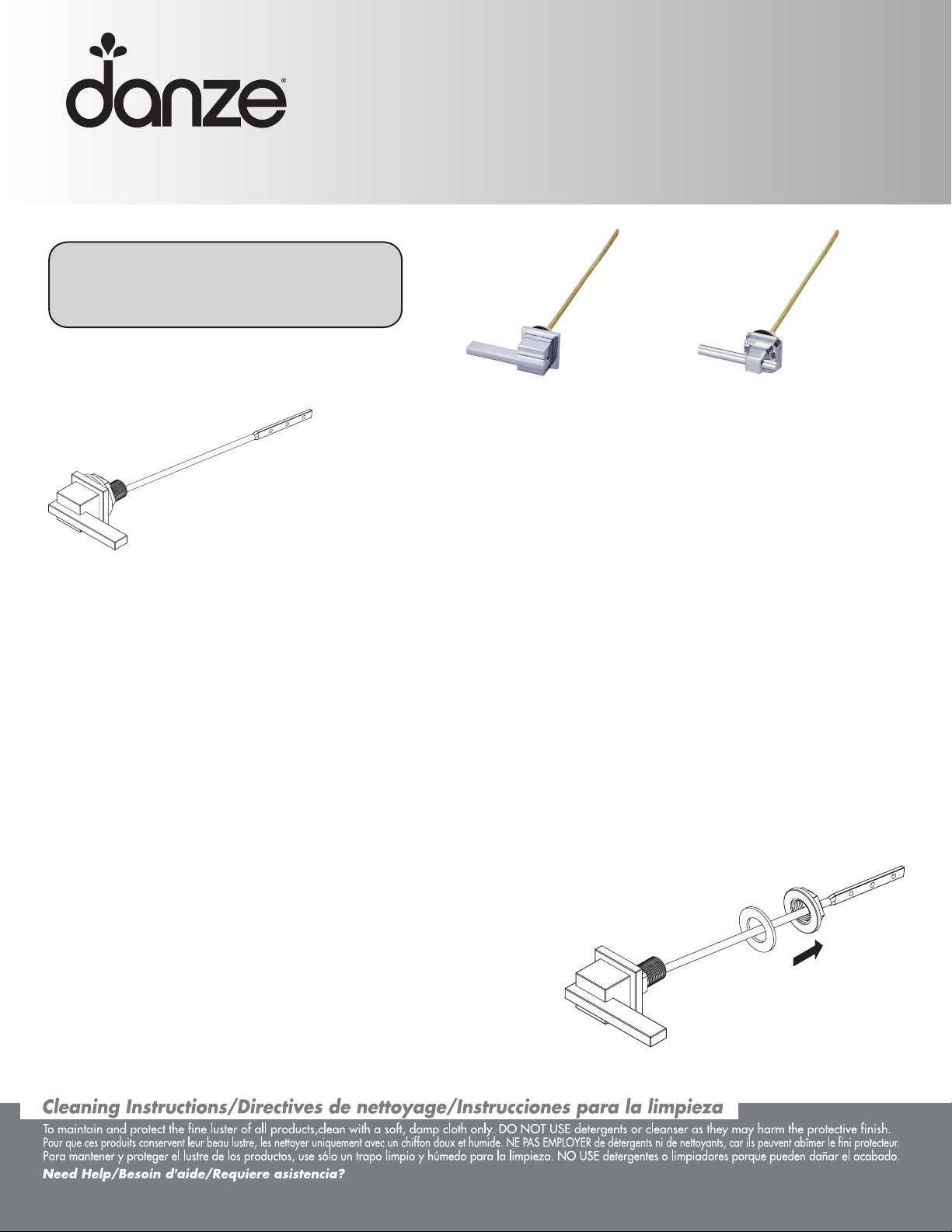

Check to make sure you have the following parts indicated below:

Verifique que tenga todas las partes indicadas:

Vérifier pour vous assurer que vous possédez les pièces au bas:

D497441

This product is used to illustrate installation. Your product may be a different style but will install the same way.

Empleamos este producto para ilustrar la instalación. Su producto podría ser de un estilo diferente aunque se instalará de

lamisma forma.

Ce produit est utilisé pour illustrer l’installation. Votre produit peut différer de celui-ci, mais la procédure d’assemblage d la même.

Remove the lock nut and rubber washer from the plastic sleeve.

Retire la contratuerca y la arandela de caucho del manguito de plástico.

Enlever l’écrou de blocage et la rondelle en caoutchouc du manchon en plastique.

Note: This tank lever is suitable for replacing tank levers mounted on the side of tank.

Nota: Esta palanca de cisterna es adecuada para sustituir las palancas instaladas en un lado de la cisterna.

Remarque : Cette manette de réservoir peut servir à remplacer les manettes de réservoir installées sur le côté du réservoir.

Help Hotline: Monday to Saturday / Assistance téléphonique: appelezde lundi au samedi / Línea directa de ayuda: de lunes a sábado

USA: 1-888-328-2383 Canada: 1-800-487-8372

6. Make sure that the tank lever arm can move freely after installation. The chain should be tight enough to fully lift the flapper when the tank lever is actuated,

but still have some slack in the chain so that there is no water leaking thru the flapper when the handle is in the normal (at rest) position.

Compruebe que el brazo de la palanca puede moverse bien tras la instalación. La cadena debe estar lo suficientemente ajustada para que pueda levantar

totalmente el tapón cuando se active, pero ha de tener juego suficiente para que el agua no salga por el tapón cuando la palanca esté en posición normal.

S'assurer que le bras de la manette de réservoir peut bouger librement après l'installation. La chaîne doit être doit être suffisamment tendue pour lever

entièrement le clapet lorsque la manette de réservoir est actionnée, mais suffisamment lâche pour qu'il n'y ait aucune fuite d'eau par le clapet lorsque la

manette est en position normale (au repos).

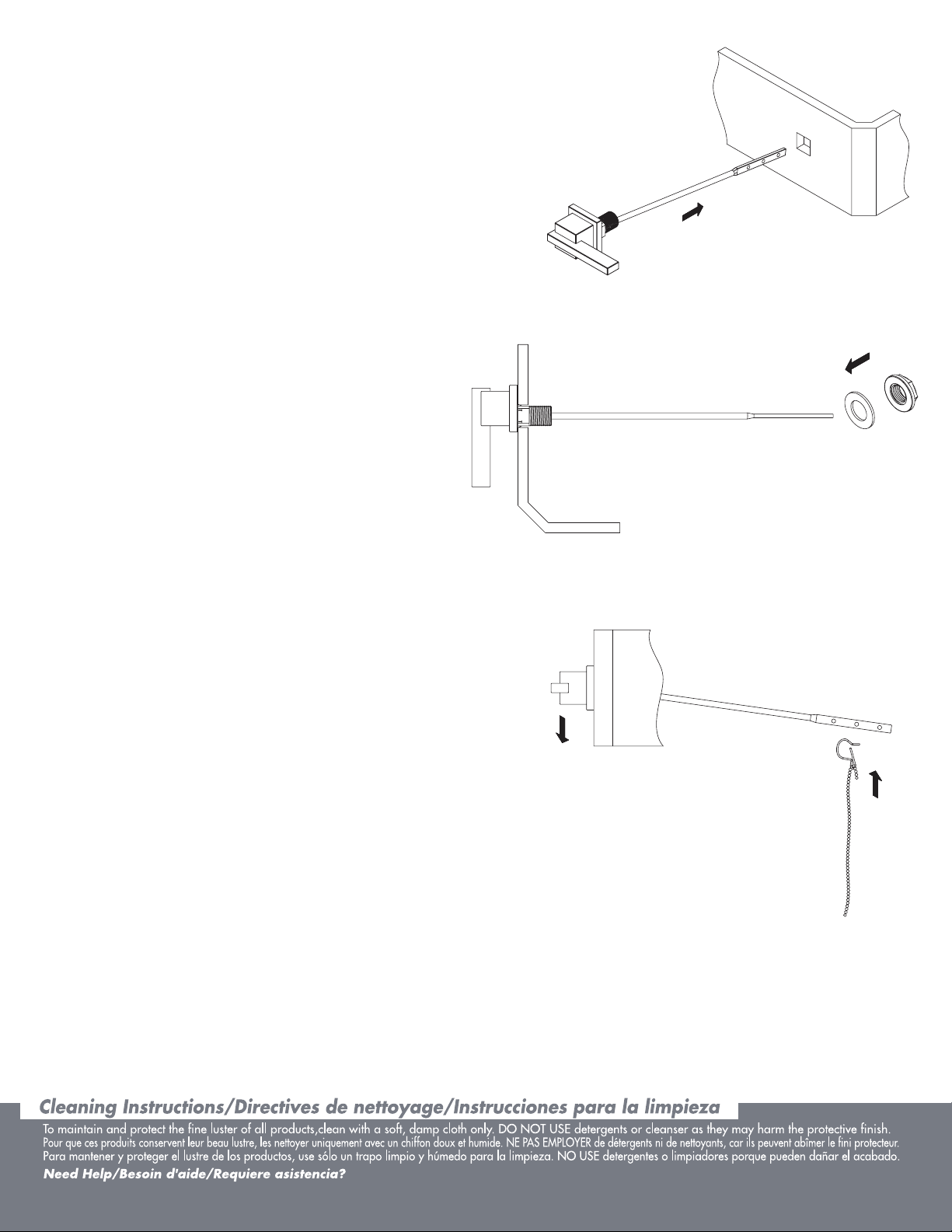

Install the rubber washer and plastic nut inside the tank and tighten.

Depending on the curvature of the tank, there might be a slight gap

between the outside of the tank and the base of the lever.

Instale la arandela de caucho y la tuerca de plástico por la parte

interior de la cisterna y apriete. Según la curvatura de la cisterna,

puede haber una ligera diferencia entre el exterior de la cisterna y

la base de la palanca.

Installer la rondelle en caoutchouc et l’écrou en plastique à l’intérieur du

réservoir et serrer. Selon la courbure du réservoir, il peut subsister un

léger espace entre l’extérieur du réservoir et la base de la manette.

Attach the flapper valve chain to one of the three holes provided on the brass arm.

Sujete la cadena del tapón a uno de los tres orificios del brazo de bronce.

Fixer la chaîne de levage à l’un des trois trous du bras en laiton.

3. Position the new tank lever through the flush tank hole. The tank lever handle

should be horizontal to the top of the tank and pointing toward the front of the tank.

Coloque la nueva palanca a través del orificio para la palanca de la cisterna.

La palanca debe estar horizontal con respecto a la parte superior de la cisterna

y apuntar hacia la parte delantera de la cisterna.

Placer la manette de réservoir neuve dans l’orifice de chasse du réservoir.

La manette de réservoir doit être placée horizontale-ment au haut du réservoir

et pointer vers le devant du réservoir.

This manual suits for next models
