Pfister Selia 49-SL User manual









Personal Assistance, Product Specs, &

“How-to” Questions:









1800PFAUCET (7328238)

pisterfaucets.com/support

pisterfaucets.com/videos

385950100

Mar 2, 2011

Required Tools

Herramientas necesarias

Outils nécessaires

Additional Helpful Tools

Otras herramientas útiles

Outils supplémentaires utiles

Parts in the Box

Piezas en la caja



Pièces dans la boîte

8" - 15" Widespread Faucet

Grifo de largo alcance de 8 a 15 pulg

Robinet Élongé de 8 à 15 po.

Quick Install™

Tool

Adjustable Wrench

Llave ajustable

Clé à Mollette

Safety Goggles

Anteojos de seguridad

Lunettes de sûreté

Plumber’s Putty

Masilla para plomeria

Mastic de plombier

Quick Installation Guide

Guía de instalación rápida

Guide d’installation rapide

WARNING / AVERTENCIA / AVERTISSEMENT

To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in

accordance with all state & local plumbing & building codes. This product may take two people to install. Call a professional if you are uncertain about

installing this product.

Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá

instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Este producto se puede tomar a dos personas para instalar. Llame a un profesional si

no está seguro sobre cómo instalar este producto.

Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit être

installé en conformité avec tous les codes de construction et de plomberie locaux et de l'état. Ce produit peut prendre deux personnes pour installer. Appelez un

professionnel si vous n’êtes pas certain de la façon d’installer ce produit.

Flashlight

Linterna

Lampe de poche

Cloth

Paño de limpieza

Chion

Locate water supply inlets and shut of the water supply valves. These are usually

found under the sink or near the water meter. If you are replacing an existing faucet,

remove the old faucet from the sink and clean the sink surface thoroughly.

Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.

Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de

un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.

Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se

trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet

existant, retirez, le vieux robinet et nettoyer soigneusement la surface de l'évier.

Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau

Hot

Caliente

Chaud

Cold

Fría

Froid

49-SL



C (X2) D (X2) E

B (X2)

SAMPLE COPY

2B2A

Prepare & Install Valve Bodies

Prepare y instale los cuerpos de la válvula

Préparez et installez les vannes

Disassemble Valves

Desensamble las válvulas

Démontez les valves

Valve Installation

Instalación de las válvulas

Montage des valves

Save for step 3.

Reserve para el paso 3.

Conservez pour l'étape 3.

Save for step 6.

Reserve para el paso 6.

Conservez pour l'étape 6.

x2 The HOT valve, with Red Ring should be

positioned to the left side of the spout.

La válvula del agua CALIENTE, con el anillo rojo, debe

colocarse a la izquierda del surtidor.

La valve d’eau CHAUDE, avec l’anneau rouge, doit

être placée sur le côté gauche du bec.

RED (Hot)

ROJO (caliente)

ROUGE (chaud)

BLUE (Cold)

AZUL (fría)

BLEU (froid)

Temporarily place handles onto

stems to align the levers. DO NOT

use handles to tighten valve!

Coloque temporalmente las manijas

en los vástagos para alinear las

palancas. ¡NO utilice las manijas para

apretar la válvula!

Placez les poignées sur les tiges

temporairement, pour aligner les

leviers. NE PAS utiliser les poignées

pour serrer la valve !

No Tools Required for This Step

No se necesitan herramientas para este paso

Pas d'outil nécessaire pour cette étape

B (X2) C (X2)

B4 (X2) B5 (X2)

B3 (X2)B6 (X2)

3A 3B

Quick Install™ Tool

Adjustable Wrench

Llave ajustable

Clé à Mollette

Hex Wrench

Llave hexagonal

Clé hexagonale

Secure Valve Bodies & Install Handles

Asegurar el cuerpo de la válvula y instale las manijas

Fixez les corps de valve et Installez les poignées

Quick Install ™Tool

Use to tighten B5.

Utilice para apretar B5.

Utilisez pour serrer B5.

Hold lats while tightening.

Sostenga las arandelas herméticas mientras aprieta.

Tenez les parties plates pendant que vous serrez.

Flats

Arandelas herméticas

Partie plate

From Step 2.

Desde el paso 2.

De l’étape 2.

Before inal tightening, be sure that both

handles rotate correctly. As shown.

Antes del apriete inal, asegúrese de que ambas

manijas giren correctamente. Tal como se muestra.

Avant le serrage inal, soyez sûr que les deux

poignées basculent correctement. Comme

démontré.

Use Hex Wrench to tighten set

screws behind C.

Utilice una llave hexagonal para apretar

los tornillos de ijación detrás de C.

Utilisez une clef hexagonale pour

serrer les vis derrière C.

Set Screw

Tornillo de ijación

Vis derrière

D (X2)

B5 (X2)

B4 (X2)

C (X2)

Quick Install™ Tool

Plumber’s Putty

Masilla para plomeria

Mastic de plombier

Install Spout

Instale el surtidor

Installez le bec

Temporarily clear

items to allow room

for tightening

Desactive

temporalmente todos

los elementos para

dejar espacio para

apretar.

Dégagez les tuyaux

temporairement pour

permettre le serrage.

Make sure that the

bumps on the metal

washer (A4) are

facing up.

Cerciórese que las

protuberancias de la

arandela metálica (A4)

estén orientadas hacia

arriba.

Assurez-vous que les

bosses de la rondelle en

métal (A4) sont dirigées

vers le haut.

Apply Plumber’s Putty in the groove along the

bottom outer edge of Plate (A3).

Aplique masilla de plomería en la ranura a lo largo del

borde exterior de la placa inferior (A3).

Appliquez du mastic de plombier dans la rainure sur

le bord extérieur de la plaque (A3).

Disassemble

Desensamble

Démontez

Quick Install ™Tool

Use to tighten A5.

Utilice para apretar A5.

Utilisez pour serrer A5.

A5 A5

Check to see if the connection is secure by

pulling down the Center Connector. If the Inner

Collet separates slightly but does not pull of

the Receiving Tube, connection is secure.

Revise si la conexión es segura halando hacia

abajo el Quick Connector™. Si la anilla interna se

separa ligeramente pero no se desprende del tubo

receptor, la conexión está segura.

Vériiez si la connexion est sécurisée en tirant sur

le Quick Connector™. Si le collet interieur se sépare

légèrement mais ne se détache pas du tube de

réception, la connexion est sécurisée.

Hose Installation

Intalación de la manguera

Installation du tuyau

Center Connector

Centre el conector

Connecteur Central Inner Colet

Anilla interna

Collet intérieur

No Tools Required for This Step

No se necesitan herramientas para este paso

Pas d'outil nécessaire pour cette étape

Remove protective

cap

Retire la cubierta

protectora.

Enlevez le capuchon

protecteur.

Push up hard

Empuje hacia arriba con fuerza.

Pousser dur.

IMPORTANT:



 NO dañe las juntas

tóricas.

 NE PAS endommager

les annneaux ORing.

6B6A 6C

Quick Install™ Tool

Adjustable Wrench

Llave ajustable

Clé à Mollette

Connect Water Supply Lines

Conecte las tuberías de suministro de agua

Raccorder les conduites d’alimentation en eau

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

Hot & Cold

Caliente y fría

Chaud et froid

Hot & Cold

Caliente y fría

Chaud et froid

Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &

ittings.

IMPORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.

Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas

de suministro y de guarniciones.

 El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.

Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites

d'alimentation en eau et des accessoires.

Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.

From Step 2.

Desde el paso 2.

De l’étape 2.

Quick

Install ™

Tool

Water supply line

línea de suministro

del agua

Ligne d'approvision-

nement en eau

B3 (X2) B6 (X2)

COLD

FRÍA

FROID

HOT

CALIENTE

CHAUD

Prepare & Install Push & SealDrain

Prepare y instale cuerpo de drenaje Push & Seal

Préparez & installez le corps de drainage Push & Seal

No Tools Required for This Step

No se necesitan herramientas para este paso

Pas d'outil nécessaire pour cette étape

Disassemble Pop-Up

Desensamble el cuerpo de drenaje

Démontez le corps de drainage

Save Components.

Reserve los componentes.

Conservez les composants.

Connect to Drain

Conexión al desagüe

Branchez au drainage

PUSH TO ACTIVATE

EMPUJE PARA ACTIVAR

POUSSEZ POUR ACTIVER

Firmly thread drain

body into sink.

Rosque irmemente

el cuerpo de drenaje.

Filetez fermement

le corps de drai-

nage.

Align logo to sink

Alinee la insignia con el

fregadero

Alignez le logo sur l'évier

Partially thread

drain body to sink.

Rosque parcialmente

el cuerpo de drenaje

en el fregadero.

Filetez partiellement

le corps de drainage

dans l'évier.

Drain

Desagüe

Drainage

Turn On Water & Conirm Proper Installation

Active el suministro de agua y conirme que la instalación está adecuadamente efectuada

Ouvrez l’eau et conirmez que l’installation est correcte

Allow hot & cold water to run for at least 15 seconds each.

Deje correr el agua caliente y fría durante al menos 15 segundos

cada una.

Laissez couler l’eau chaude et l’eau froide pendant au moins

15 secondes.

Hand Tighten

Apriete con la mano

Serrez manuellement

Do not scratch surface.

No dañe la supericie.

N'endommagez pas la surface.

Open Slowly

Abra lentamente

Ouvrez lentement

Remove Aerator

Retire el aereador

Retirez l'aérateur

Turn On Water Supply

Abra el suministro de agua

Ouvrez l’alimentation en eau

Reinstall Aerator

Reinstale el aereador

Réinstallez l'aérateur

Turn On Faucet

Active el grifo

Ouvrez le robinet

Check for leaks above and below the sink.

Revise si hay fugas encima y debajo del fregadero

Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous

du lavabo.

sec

Open





Open





For Additional Installation Help:





1800PFAUCET (7328238)

pisterfaucets.com

Cold

Fría

Froid

Hot

Caliente

Chaud

Other Pfister Plumbing Product manuals

Pfister

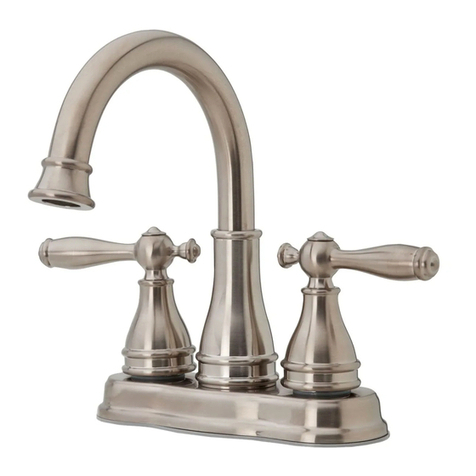

Pfister Sonterra LF-WL2-45 User manual

Pfister

Pfister Mystique GT529-MD User manual

Pfister

Pfister Rhen LG6-1RH User manual

Pfister

Pfister Montay GT572-MT User manual

Pfister

Pfister Saxton LG6-4GL User manual

Pfister

Pfister Canton F-529-7CN User manual

Pfister

Pfister Skye F-049-SY User manual

Pfister

Pfister Arterra GT40-DE0 User manual

Pfister

Pfister Pfirst Series User manual

Pfister

Pfister Saxton RT6-4GL User manual

Pfister

Pfister Rancho LF-042-RCH User manual

Pfister

Pfister Iyla GT49-TR0 User manual

Pfister

Pfister Marielle LF 46 Series User manual

Pfister

Pfister Mystique 529 Series User manual

Pfister

Pfister Lita GT-529-ELC Operating and safety instructions

Pfister

Pfister Glenfield F-529-7GF User manual

Pfister

Pfister Crete F-529-7CE User manual

Pfister

Pfister Kaylon LF-049-KYCC User manual

Pfister

Pfister Tisbury R89-XTB User manual

Pfister

Pfister Park Avenue 016-FE0 User manual

Pfister

Pfister Pot Filler GT533-PF User manual

Pfister

Pfister Raya F-529-ERYGS Operating and safety instructions

Pfister

Pfister LF-WKP-60 User manual

Pfister

Pfister Ladera LF-049-LR User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

Kohler

Kohler Mira Eco Installation & user guide
