Danze D231558 User manual

D231558

Adjustable wrench

Llave ajustable

Clé à molette

Pipe tape

Cinta selladora para rosca

Ruban pour tuyau

Groove joint plier

Pinzas ajustables

Pince multiprise

Phillips screwdriver

Destornillador cruciforme

Tournevis Phillips

Silicone sealant

Sellador de silicona

Enduit d'étanchéité au silicone

Check with the local plumbing code requirements before installation.

Antes de la instalación, consulte las exigencias del código local de

plomería.

Vérifier les exigences du code de la plomberie qui s’applique avant

de procéder à l’installation.

Check to make sure you have the following parts indicated below:

Verifique que tenga todas las partes indicadas:

Vérifier pour vous assurer que vous possédez les pièces au bas:

Less than 0.25% lead content

Single Control Lavatory Faucet

Grifo para lavabo con una manija

Robinet de lavabo à une manette

Faucet Installation Procedures/Instalación del Grifo/Procédures d’installation du robinet

Shut off main water supply before installation.

Cierre el suministro de agua antes de instalar.

Couper l’alimentation d’eau principale avant l’installation.

Danze always recommends that plumbing products be installed by a licensed professional.

Danze aconseja siempre que sea un profesional autorizado quien instale los productos de plomería.

Danze recommande que les articles de plomberie soient toujours installés par un professionnel qualifié.

IMPORTANT! Tighten the hose onto water supply. Use two wrenches

to avoid twisting hose when tightening.

IMPORTANTE: Ajuste la manguera en la entrada de agua. Use dos

pinzas o llaves para evitar retorcer la manguera al ajustarla.

IMPORTANT ! Serrer le boyau sur l’alimentation d’eau. Utiliser

deux clés pour éviter de tordre le boyau lors du serrage.

1. Insert faucet into 1 1/2” diameter mounting hole in deck from

above.

Desde arriba, coloque el grifo en el orificio de montaje de 1 1/2”

de diámetro.

Insérer, par le dessus, le robinet dans le trou de montage d’un

diamètre de 3,8 cm (1 1/2 po) du tablier.

2. From underneath the sink, install washers and lock nut. Tighten the

screws on the lock nut to secure the body.

Desde la parte de abajo del fregadero, instale las arandelas y la

contratuerca. Apriete los tornillos de la contratuerca para asegurar

el cuerpo.

En passant par le dessous de l’évier, installer les rondelles et l’écrou

de blocage. Serrer les vis de l’écrou de blocage pour fixer le corps.

The supply hoses fit 3/8” supply valves. Apply pipe sealant tape to

threads on valve before attaching the supply hose.

Las mangueras de suministro calzan en válvulas de suministro de

3/8”. Aplique cinta de plomería en las roscas de la válvula antes de

colocar la manguera de suministro de agua.

Les boyaux d’alimentation conviennent à des robinets d’alimentation

de 9 mm (3/8 po). Appliquer du ruban pour tuyau sur les filets du

robinet avant de fixer le boyau d’alimentation.

(17)

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Lock nut (11) have come loose. O-ring is dirty

or damaged.

Contratuerca (11) se han suelto. La arandela

circular en el cartucho está sucia o dañoda.

Le écrou de blocage (11) est desserré. Le joint

torique de la cartouche est sale ou

endommagé.

Tighten the lock nut (11). Clean or replace o-ring.

Apriete el contratuerca (11). Limpie ó reemplace el

empaque circular.

Serrer écrou le écrou de blocage (11). Nettoyer ou

remplacer le joint torique.

After installing faucet, remove aerator and open the hot and cold water supplies. Check for

leaks. Turn on faucet handle for one minute to flush debris from faucet. Close the handle and

re-assemble the aerator.

Una vez instalado el grifo, retire el aireador y abra el abastecimiento de agua caliente y fría.

Verifique si hay fugas. Abra las manija del grifo durante un minuto para que salga la suciedad.

Cierre las manija y vuelva a instalar el aireador.

Lorsque le robinet est installé, enlever le brise-jet et ouvrir l’alimentation d’eau chaude et d’eau

froide. Vérifier qu’il n’y a pas de fuites. Ouvrir les manette du robinet et laisser couler l’eau

durant une minute pour évacuer tout débris pouvant se trouver dans le robinet. Fermer les

manette et remettre le brise-jet en place.

Rubber washer/Arandela/Rondelle

Friction ring/Arandela de cierre/

Anneau de friction

Tail Piece/ Pieza Contrapunta/About

Stopper/Parador/Tampon

Cartridge/Cartucho/Cartouche

Drain collar/Boca de desagüe/

Collet de renvoi

Lock nut/Contratuerca/Écrou de blocage

Remove rubber washer (4), friction ring (5) and lock nut (6) from the

drain assembly.

Quite la arandela de goma (4), el anillo de rozamiento (5) y la

contratuerca (6) del conjunto de desagüe.

Enlever la rondelle de caoutchouc (4), la rondelle à friction (5) et l’écrou

de blocage (6) du renvoi.

Place a ring of silicone sealant beneath lip of drain collar (3) and place in

opening of sink. Press down firmly to secure the drain collar (3).

Ponga un anillo de sellante de silicona debajo del borde de la boca de

desagüe (3) y colóquelo en la abertura del lavabo. Presione con fuerza

para afianzar la boca de desagüe (3).

Appliquer de l’enduit d’étanchéité à la silicone sous le rebord du collet de

renvoi (3) et le placer dans l’ouverture du lavabo. Appuyer fermement

pour fixer le collet de renvoi (3).

Screw rubber washer (4), friction ring (5) and lock nut (6) onto drain collar.

Enrosque la arandela de goma (4), el anillo de rozamiento (5) y la contratuerca (6) en la boca

de desagüe.

Visser la rondelle de caoutchouc (4) la rondelle à friction (5) et l’écrou de blocage (6) sur le

collet de renvoi.

Drain Installation/Instalación del Desagüe/Installation du drain

Need Help? Please call our toll-free Customer service line at 1-888-328-2383 or WWW.DANZE.COM for additional assistance or service.

Requiere asistencia? Favor llamar a nuestro servicio a clientes sin costo al 1-888-328-2383 oWWW.DANZE.COM para asistencia adicional o servicio.

Besoin d’aide? Veuillez communiquer avec notre service à la clientèle au numéro sans frais 1-888-328-2383 ou WWW.DANZE.COM pour obtenir du

service ou de l’aide additionnels.

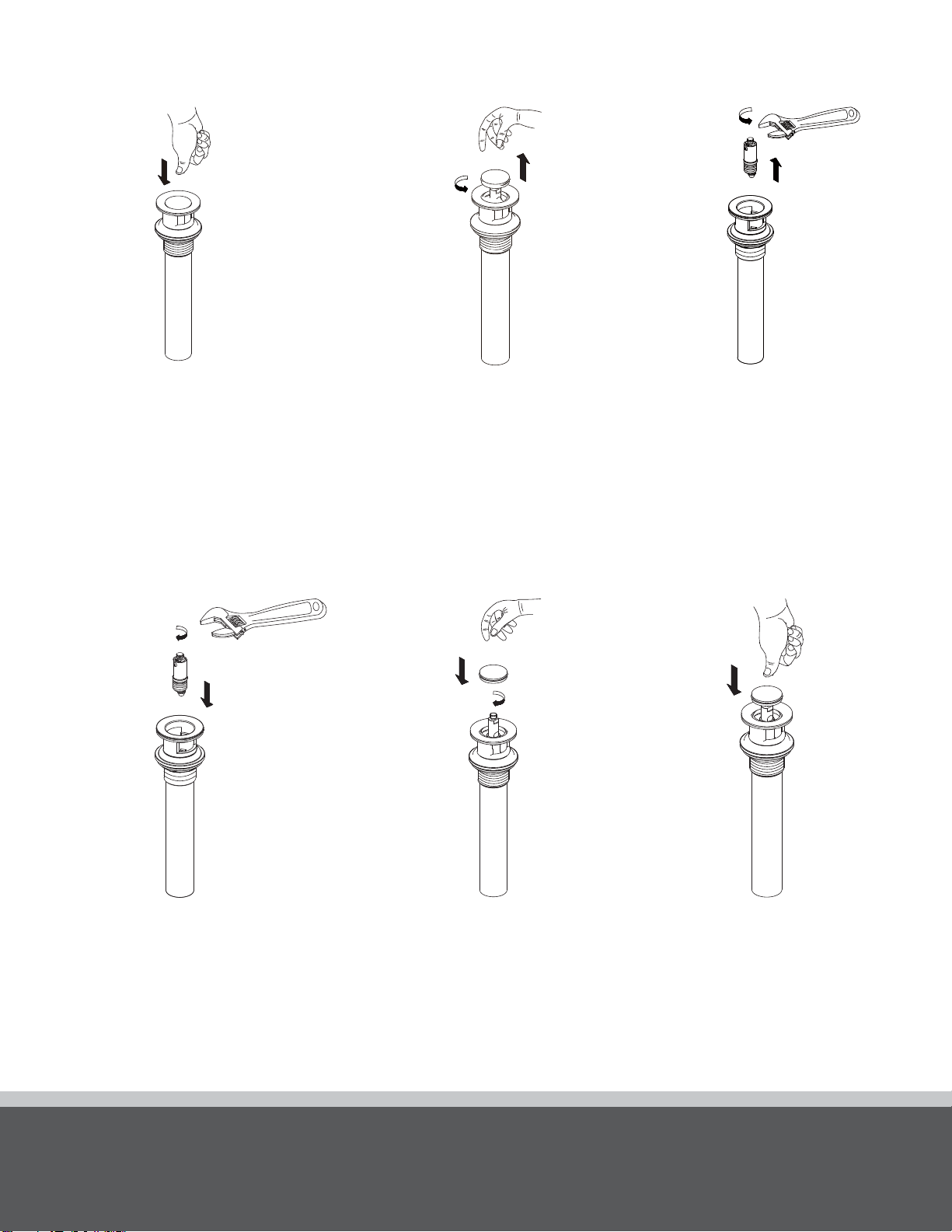

Remove cartridge (2) from drain:

A. Push stopper to raised position. Unscrew the stopper cap from the cartridge.

B. Using a wrench or pliers, unscrew cartridge from drain collar and remove from drain.

Retire el cartucho (2) del desagüe:

A. Presione el tapón hasta la posición levantada. Desenrosque el tapón del cartucho.

B. Utilice una llave o unos alicates para desenroscar el cartucho de la boca de desagüe y sacarlo de éste.

Enlever la cartouche (2) du renvoi:

A. Pousser sur le bouchon pour qu’il s’ouvre. Dévisser le capuchon du bouchon de la cartouche.

B. À l’aide d’une clé ou de pinces, dévisser la cartouche du collet du renvoi et enlever du renvoi.

Reinstall cartridge (2) into drain collar:

A. thread on stopper cap.

Vuelva a instalar el cartucho (2) en la boca de desagüe:

A. Enrosque el tapón.

Réinstaller la cartouche (2) dans le collet du renvoi:

A. Visser le capuchon du bouchon.

For drain cartridge replacement or cleaning

Para sustituir o limpiar el cartucho de desagüe

Pour remplacer ou nettoyer la cartouche de renvoi
