Conrad VC-602 User manual

Stro zange VC - 602

Seite 4 - 25

Current Cla p VC - 602

Page 26 - 47

Transfo-pince VC - 602

Page 48 - 71

Stroo tang VC - 602

Pagina 72 - 93

Best.-Nr. / Ite No. / N

de co ande / Bestelnr.:

12 01 63

OPERATING INSTRUCTIONS NOTICE D’EMPLOI

BEDIENUNGSANLEITUNG GEBRUIKSAANWIJZING

Version 03/12

Diese Bedienungsanleitung gehört zu diesem Produkt.

Sie enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Achten Sie darauf, auch wenn Sie dieses

Produkt an Dritte weitergeben.

Bewahren Sie deshalb diese Bedienungsanleitung zum

Nachlesen auf.!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis

mit Angabe der entsprechenden Seitenzahlen auf Seite 7.

These operating instructions belong with this product.

They contain important information for putting it into

service and operating it. This should be noted also

when this product is passed on to a third party.

Therefore look after these operating instructions for future

reference!

A list of contents with page numbers can be found on page 29.

Ce mode d'emploi appartient à ce produit. Il contient

des recommandations en ce qui concerne sa mise en

service et sa manutention. Veuillez en tenir compte et

ceci également lorsque vous remettez le produit à des

tiers.

Conservez ce mode d'emploi afin de pouvoir vous docu-

menter en temps utile.!

Vous trouverez le récapitulatif des indications du contenu à

la table des matières avec mention de la page correspon-

dante à la page 51.

Deze gebruiksaanwijzing hoort bij dit product. Er staan

belangrijke aanwijzingen in betreffende de ingebruikna-

me en gebruik, ook als u dit product doorgeeft aan der-

den.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog

eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopga-

ve met aanduiding van de paginanummers op pagina 75.

Einführung

Sehr geehrter Kunde

Mit der Stromzange VC - 602 haben Sie ein Meßgerät nach dem

neuesten Stand der Technik erworben. Es vereint die Vorzüge eines

handlichen Zangenamperemeters mit denen eines Multimeters in

einem Gerät.

Der Aufbau entspricht der DIN VDE 0411, Teil 1 für Meßgeräte =

EN 61010-1 bzw. der EN 61010-2-32 (für Stromzangen). Darü-

ber hinaus ist es EMV-geprüft und entspricht somit den Anfor-

derungen der geltenden europäischen und nationalen Richtlini-

en. Die Konformität wurde nachgewiesen; die entsprechenden

Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb si-

cherzustellen, müssen Sie als Anwender diese Bedienungsanlei-

tung beachten!

Bei Fragen wenden Sie sich bitte an unsere

Technische Beratung

Deutschland: Tel. 0180 / 531 21 19

Mo.- Fr. 08.00 bis 18.00 hr

Österreich: Tel. 0 72 42/20 30 60

Mo. - Do. 8.30 bis 12.00 hr, 13.00 bis 16.00 hr

Fr. 8.30 bis 12.30 hr

Schweiz: Tel. 0848 87 78 11

Mo. - Do. 8.00 bis 12.00 hr, 13.00 bis 17.00 hr

Fr. 8.00 bis 12.00 hr

Bestimmungsgemäßer Einsatz

der Stromzange VC - 602:

Messen, wandeln (Halleffektsensor) und anzeigen von Wechsel-

strömen von 0,1 A (=100mA) bis max. 1000 Arms

Messung von Gleichspannungen bis max. 1000 VDC

Messung von Wechselspannungen bis max. 750 VACrms

Messung von Widerständen bis 20 MOhm

Frequenzmessungen bis max. 40 kHz

Durchgangsprüfung (unter 75 Ohm akustisch) und Diodentest

Kapazitätsmessungen (von uni- und bipolaren Kondensatoren) bis

max. 200 µF (199,9)

Das Meßgerät darf im geöffneten Zustand, mit geöffnetem Batterie-

fach, bzw. bei fehlendem Batteriefach-Deckel nicht betrieben wer-

den.

Eine Messung in Feuchträumen oder im Außenbereich, bzw. unter

widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Um-

gebungsbedingungen sind:

- Nässe oder zu hohe Luftfeuchtigkeit,

- Staub und brennbare Gase, Dämpfe oder Lösungsmittel,

- starke Vibrationen,

- starke Magnetfelder, wie in der Nähe von Maschinen oder

Lautsprechern,

- Gewitter bzw. Gewitterbedingungen wie starke elektrostati-

sche Felder usw.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschä-

digung dieses Produktes, außerdem ist dies mit Gefahren, wie z. B.

Kurzschluß, Brand, elektrischer Schlag etc. verbunden. Das ge-

samte Produkt darf nicht geändert, bzw. umgebaut werden! Die Si-

cherheitshinweise sind unbedingt zu beachten!

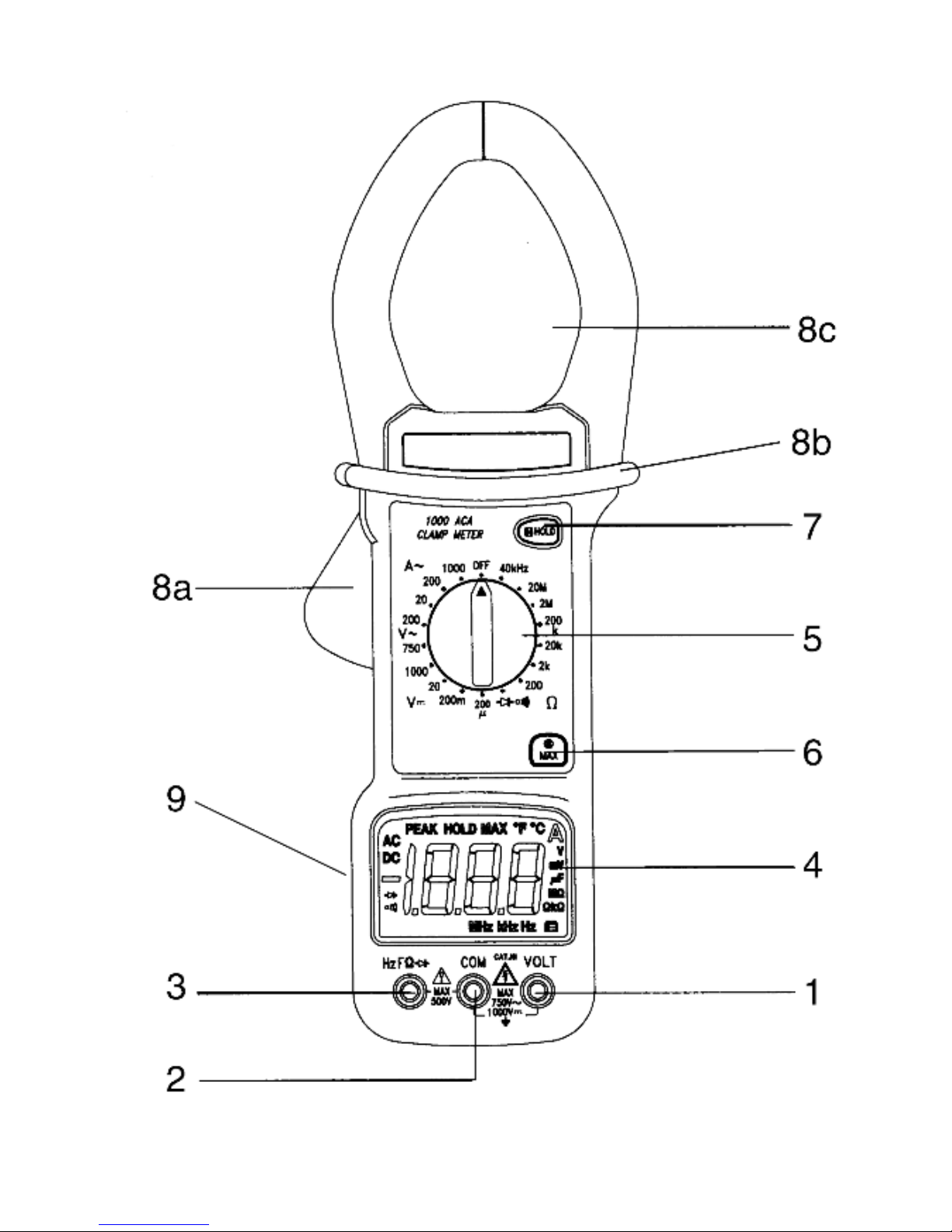

Einstellelemente

Abbildung (Ausklappseite)

14-mm-Sicherheitsbuchse zum Anschluß der roten Meßleitung

bei Spannungsmessungen bis max. 1000 VDC bzw. 750 VACrms

24-mm-Sicherheitsbuchse zum Anschluß der schwarzen Meßlei-

tung = COM oder Massebuchse

34-mm-Sicherheitsbuchse “HzFOhm 왘

❘” zum Anschluß der roten

Meßleitung bei Frequenzmessungen, Kapazitätsmessungen, Wi-

derstandsmessungen und Diodentests/Durchgangsprüfungen.

4LC-Display (3 1/2-stellig, größter Anzeigewert: 1999)

5Drehschalter (=Meßfunktionsschalter) zur Einstellung der Meß-

funktionen Frequenzmessung, Widerstandsmessung, Durch-

gangsprüfung/Diodentest, Kapazitätsmessung, Gleichspan-

nungsmessung, Wechselspannungsmessung, Wechselstrom-

messung, mit “OFF-Stellung (Gerät aus).

6Taster “M MAX” für die Maximalwerterfassung

7Taster “H HOLD” für die Funktion “Data Hold” (Meßwert fest-

halten)

8Stromzangenbereich mit 8a Zangenöffnungshebel, 8b Hand-

schutz, 8c Zangenöffnung mit einer Öffnungsweite von max. 57

mm (zum “Umschließen” von Einzelleitern, Leitersysteme usw.)

reifen Sie bei der Messung von Strömen auf kei-

nen Fall über den Handschutz hinaus. Achtung! Le-

bensgefahr bei der Berührung elektrischer Leiter!

9Batteriefach auf der Gehäuseunterseite (eine Schraube)

Beachten Sie unbedingt zu Ihrer eigenen Sicherheit

die max. Eingangsgrößen.

Inhaltsverzeichnis

Seite

Einführung ............................................4

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . .5

Bedienungselemente (Ausklappseite) . . . . . . . . . . . . . . . . . . . . . . .6

Inhaltsverzeichnis ......................................7

Sicherheitshinweise .....................................7

Vorstellung ...........................................11

Handhabung, Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Durchführung von Messungen . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Entsorgung ..........................................21

BehebungvonStörungen ...............................21

WartungundPflege ....................................22

Technische Daten, Meßtoleranzen . . . . . . . . . . . . . . . . . . . . . . . . .23

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung

entstehen, erlischt der Garantieanspruch! Für Folgeschäden, die

daraus resultieren, übernehmen wir keine Haftung.

Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-

habung oder Nichtbeachtung der Sicherheitshinweise verursacht

werden, übernehmen wir keine Haftung. In solchen Fällen erlischt

jeder Garantieanspruch.

• Dieses Gerät ist gemäß EN 61010-1 bzw. gemäß EN 61010-2-

32, gebaut und geprüft und hat das Werk in sicherheitstechnisch

einwandfreiem Zustand verlassen. Um diesen Zustand zu erhal-

ten und einen gefahrlosen Betrieb sicherzustellen, muß der An-

wender die Sicherheitshinweise und Warnvermerke beachten

(“Achtung!” und “Hinweis!”), die in dieser Gebrauchsanweisung

enthalten sind. Folgende Symbole gilt es zu beachten:

=Achtung! Berührungsgefährliche Spannungen!

Lebensgefahr!

=Lesen Sie die Gebrauchsanweisung

CAT III = Überspannungskategorie III

= Schutzklasse II (doppelte Isolierung)

• Das Meßgerät darf in Installationen der Überspannungskategorie

III (3) nach IEC 664 verwendet werden, sofern die Spannung im

Meßkreis 1000 VDC bzw. 750 VACrms nicht überschreitet.

• Meßgeräte und Zubehör sind kein Spielzeug und gehören somit

keinesfalls in Kinderhände !

• In gewerblichen Einrichtungen sind die Unfallverhütungsvor-

schriften des Verbandes der gewerblichen Berufsgenossen-

schaften für elektrische Anlagen und Betriebsmittel zu beachten.

• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfe-

werkstätten ist der Umgang mit Meßgeräten durch geschultes

Personal verantwortlich zu überwachen.

• Seien Sie besonders vorsichtig beim Umgang mit Spannungen

größer 25 V Wechsel- (AC) bzw. größer 35 V Gleichspannung

(DC). Bereits bei diesen Spannungen können Sie bei Berührung

elektrischer Leiter einen lebensgefährlichen elektrischen Schlag

erhalten.

• Schalten Sie somit zunächst die Stromquelle stromlos und

führen Sie die Stromzange um die zu messende Leitung. Schal-

ten Sie die Stromquelle wieder ein und stellen Sie am Meßgerät

den erforderlichen Strommeßbereich ein. Nach Beendigung der

Messung schalten Sie die Stromquelle stromlos und entfernen

die Stromzange von der Stromquelle.

• Vor jedem Wechsel des Meßbereiches ist die Stromzange vom

Meßobjekt (Stromschiene, Leitung usw.) zu entfernen.

• Vor jeder Strommessung müssen die Meßleitungen von der

Stromzange getrennt / entfernt werden.

• Überprüfen Sie vor jeder Messung Ihr Meßgerät bzw. Ihre

Meßleitungen auf Beschädigung(en).

• Verwenden Sie zum Messen nur die Meßleitungen, welche dem

Meßgerät beiliegen. Nur diese sind zulässig.

• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf,

daß Sie die Meßspitzen und die zu messenden An-

schlüsse/Stromschienen (Meßpunkte) während der Messung

nicht, auch nicht indirekt, berühren.

• Die max. Spannung gegen Erde bedarf inkl. der Meßspannung

keinesfalls 1000 VDC bzw. VACrms (in CAT II) überschreiten.

• Vermeiden Sie bei jeder Messung, vor allem bei einer Strommes-

sung, eine zu hohe Luftfeuchtigkeit, Dampf. Bei der Durch-

führung von Messungen müssen die Hände, die Schuhe und der

Boden unbedingt trocken sein.

• Ströme > 1000 A können zur Beschädigung der Stromzange

führen. Es ist darauf zu achten, daß bei der Messung nur ein (1)

isolierter Leiter (max. Durchmesser 57 mm) umfaßt wird. Eine

Messung um ein mehradriges Kabel (einphasig) ist nicht möglich.

Werden dagegen zwei oder mehrere isolierte Leiter (Gesamt-

durchmesser max. 57 mm) eines mehrphasigen Systems um-

schlossen, so entspricht der abgelesene Wert der Vektorsumme

der einzelnen Ströme.

• Arbeiten Sie mit dem Meßgerät nicht in Räumen oder bei widri-

gen Umgebungsbedingungen, in/bei welchen brennbare Gase

Dämpfe oder Stäube vorhanden sind oder vorhanden sein kön-

nen. Vermeiden Sie zu Ihrer eigenen Sicherheit unbedingt ein

Feucht- oder Naßwerden des Meßgerätes bzw. der Meßleitun-

gen. Vermeiden Sie den Betrieb in unmittelbarer Nähe von

a) starken magnetischen Feldern (Lautsprecher, Magnete)

b) elektromagnetischen Feldern (Transformatoren, Motore, Spu-

len, Relais, Schütze, Elektromagneten usw.)

c) elektrostatischen Feldern (Auf-/Entladungen)

d) Sendeantennen oder HF-Generatoren

• Verwenden Sie den Tester nicht kurz vor, während oder kurz

nach einem Gewitter (Blitzschlag! / energiereiche Überspannun-

gen!). Achten Sie darauf, daß Ihre Hände, Schuhe, Kleidung, der

Boden, das Meßgerät bzw. die Meßleitungen, Schaltungen und

Schaltungsteile usw. unbedingt trocken sind.

• Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr

möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen

unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein

gefahrloser Betrieb nicht mehr möglich ist, wenn

- das Gerät sichtbare Beschädigungen aufweist,

- das Gerät nicht mehr arbeitet und

- nach längerer Lagerung unter ungünstigen Verhältnissen oder

- nach schweren Transportbeanspruchungen.

• Schalten Sie das Meßgerät niemals gleich dann ein, wenn es von

einem kalten in einen warmen Raum gebracht wird. Das dabei

entstandene Kondenswasser kann unter Umständen Ihr Gerät

zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertem-

peratur kommen.

Table of contents

Languages:

Other Conrad Measuring Instrument manuals

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
