Central Park CPG-1500 User manual
Bedienungsanleitung
Elektro-Rasenmäher
tOperating Instructions
Electric Lawn Mower
pMode dʼemploi
Tondeuse à gazon électrique
NHandleiding
Elektrische gazonmaaier
Art.-Nr.: 5030367
EH-Nr.: 34.003.59 I.-Nr.: 01018 CPG-1500
Anleitung_CPG_1500_SPK7:_ 09.12.2008 9:59 Uhr Seite 1
2
Vor Inbetriebnahme Bedienungsanleitung und
Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode dʼemploi et les consignes
de sécurité et respectez-les.
Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften
lezen en in acht nemen!
Anleitung_CPG_1500_SPK7:_ 09.12.2008 9:59 Uhr Seite 2
3
1
1
6
4
9
7
2
15
3
9
5
8
2
6
27 1 10 4
15 14
1213
11
14
Anleitung_CPG_1500_SPK7:_ 09.12.2008 9:59 Uhr Seite 3
4
3 4
7
5 6
C
B
1
A
8
Anleitung_CPG_1500_SPK7:_ 09.12.2008 9:59 Uhr Seite 4
5
9
11 12
13 14
10
A
A
A
Anleitung_CPG_1500_SPK7:_ 09.12.2008 9:59 Uhr Seite 5
6
15
17
A
1
2
16
A
B
18
19 20
Anleitung_CPG_1500_SPK7:_ 09.12.2008 10:00 Uhr Seite 6
7
21 1234
Anleitung_CPG_1500_SPK7:_ 09.12.2008 10:00 Uhr Seite 7
Achtung!
Beim Benutzen von Geräten müssen einige
Sicherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen Sie
diese Bedienungsanleitung / Sicherheitshinweise
deshalb sorgfältig durch. Bewahren Sie diese gut
auf, damit Ihnen die Informationen jederzeit zur
Verfügung stehen. Falls Sie das Gerät an andere
Personen übergeben sollten, händigen Sie diese
Bedienungsanleitung / Sicherheitshinweise bitte mit
aus. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden Sie
im beiliegenden Heftchen!
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

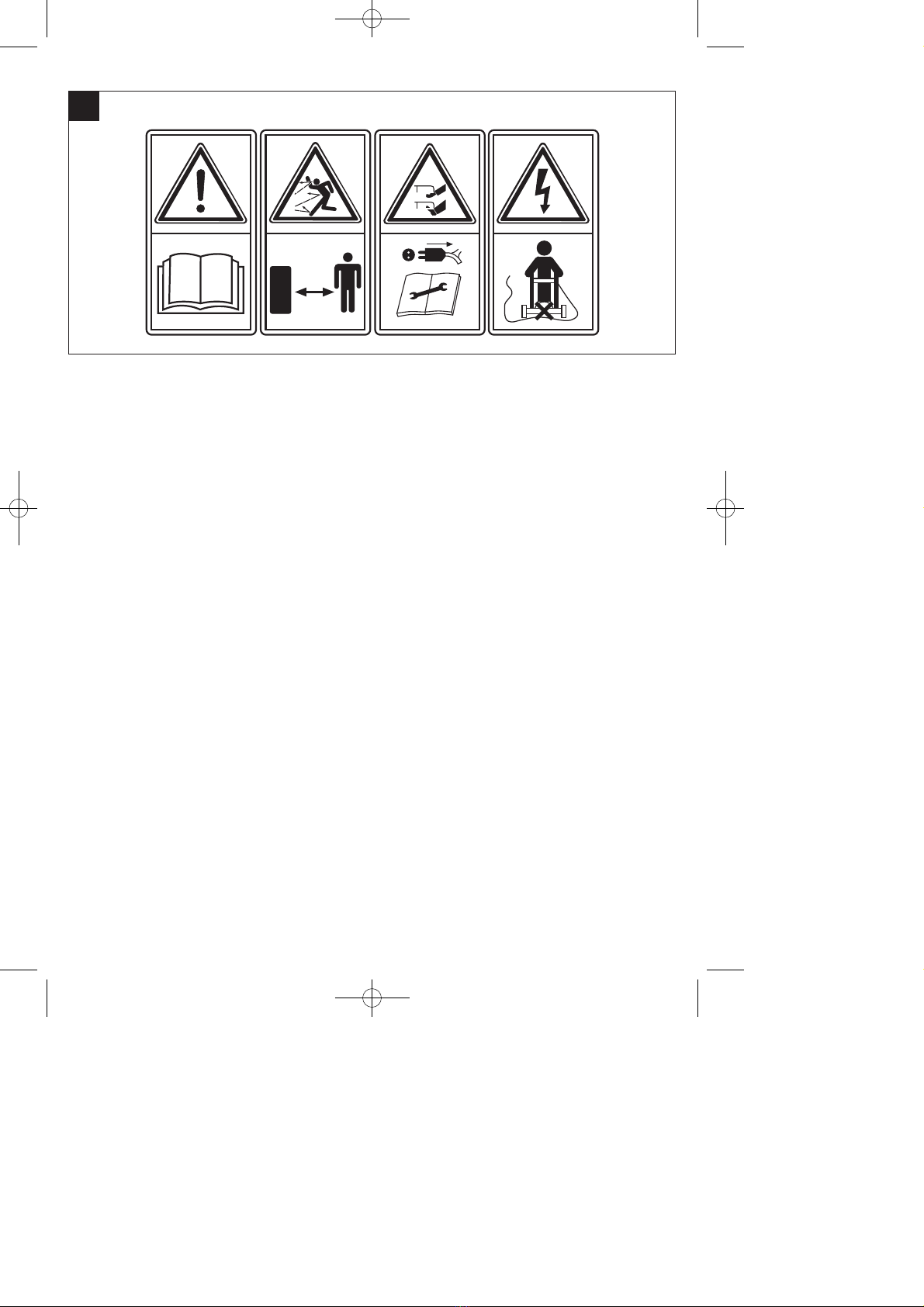

Erklärung des Hinweisschildes auf dem Gerät
(siehe Bild 21)
1= Vor Inbetriebnahme Gebrauchsanweisung
lesen!
2= Dritte aus dem Gefahrenbereich fernhalten!
3= Vorsicht! - Scharfe Schneidmesser - Netzstecker
ziehen vor Instandhaltungsarbeiten oder bei
Beschädigungen der Anschlussleitung!
Schneidmesser drehen sich nach dem
Ausschalten des Motors weiter!
4= Achtung, Anschlusskabel von den
Schneidewerkzeugen fernhalten!

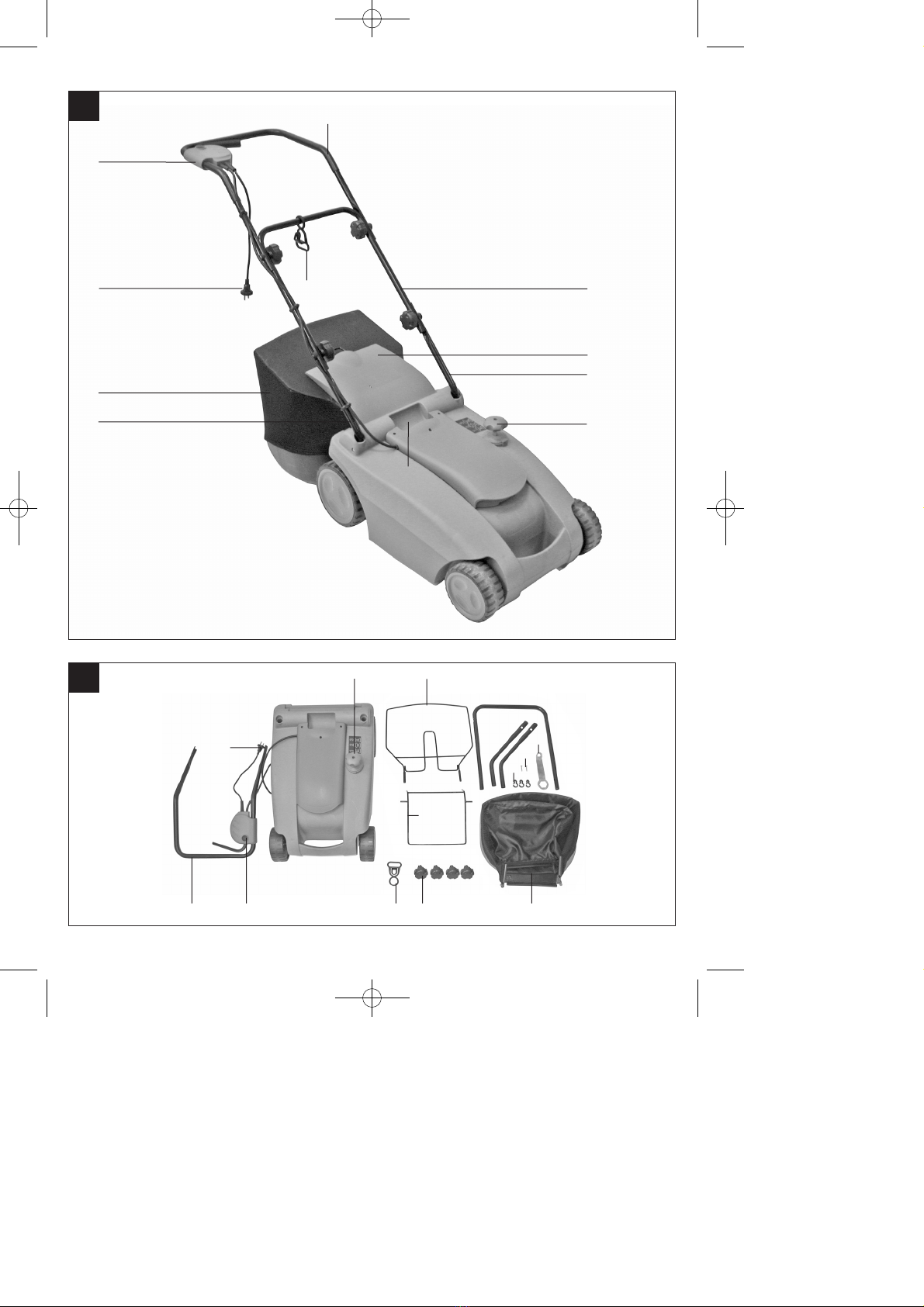

2. Gerätebeschreibung (Bild 1/2)
1. Ein-/Ausschalter
2. Kabelzugentlastung
3. Tragegriff
4. Grasfangsack
5. Auswurfklappe
6. Netzkabel
7. Oberer Schubbügel
8. Unterer Schubbügel
9. Schubbügelhalter
10. Befestigungsschrauben für Schubbügel
11. Kabelbefestigungsklammern
12. Befestigungsschrauben für Schubbügelhalter
13. Schlüssel für Messerwechsel
14. Gestellteile für Grasfangsack
15. Zentrale Schnitthöhenverstellung
3. Bestimmungsgemäße Verwendung
Der Rasenmäher ist für die private Benutzung im
Haus- und Hobbygarten geeignet.
Als Rasenmäher für den privaten Haus- und
Hobbygarten werden solche angesehen, deren
jährliche Benutzung in der Regel 50 Stunden nicht
übersteigen und die vorwiegend für die Pflege von
Gras oder Rasenflächen verwendet werden, nicht
jedoch in öffentlichen Anlagen, Parks, Sportstätten
sowie nicht in der Land- und Forstwirtschaft.
Achtung! Wegen körperlicher Gefährdung des
Benutzers darf der Rasenmäher nicht eingesetzt
werden zum Trimmen von Büschen, Hecken und
Sträuchern, zum Schneiden und Zerkleinern von
Rankgewächsen oder Rasen auf
Dachbepflanzungen oder in Balkonkästen und zum
Reinigen (Absaugen) von Gehwegen und als
Häcksler zum Zerkleinern von Baum- und
Heckenabschnitten. Ferner darf der Rasenmäher
nicht verwendet werden als Motorhacke und zum
Einebnen von Bodenerhebungen, wie z.B.
Maulwurfshügel.
Aus Sicherheitsgründen darf der Rasenmäher nicht
verwendet werden als Antriebsaggregat für andere
Arbeitswerkzeuge und Werkzeugsätze jeglicher Art,
es sei denn, diese sind vom Hersteller ausdrücklich
zugelassen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber
hinausgehende Verwendung ist nicht
bestimmungsgemäß. Für daraus hervorgerufene
8
D
Anleitung_CPG_1500_SPK7:_ 09.12.2008 10:00 Uhr Seite 8
9
D
Schäden oder Verletzungen aller Art haftet der
Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte
bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder industriellen Einsatz konstruiert
wurden. Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Netzspannung: 230 V ~ 50Hz
Leistungsaufnahme: 1500 W
Motordrehzahl: 3400 min-1
Schnittbreite: 38 cm
Schnitthöhenverstellung: 25-75 mm; 6-stufig
Fangsackvolumen: 40 Liter
Schalldruckpegel LpA: 80 dB(A)
Schallleistungspegel LWA: 96 dB(A)
Vibration am Holm: ≤ 2,5 m/s2
Schutzklasse: II / 쓑
5. Vor Inbetriebnahme
Der Rasenmäher ist bei Auslieferung demontiert. Der
komplette Schubbügel und der Fangkorb müssen vor
dem Gebrauch des Rasenmähers montiert werden.
Folgen Sie der Gebrauchsanweisung Schritt für
Schritt und orientieren Sie sich an den Bildern, damit
der Zusammenbau einfach für Sie wird.
Montage des Schubbügels (Bild 3 bis 10)
Nehmen Sie die Schubbügelhalter und stecken Sie
diese in die beiden vorgesehenen Öffnungen (Bild
3). Befestigen Sie diese wie in Bild 4 gezeigt, mit den
beiliegenden Schrauben. Der untere Schubbügel
muss auf die Schubbügelhalter geschoben werden
(Bild 5).
Achtung! Vergessen Sie nicht, die Zugentlastung
(Bild 5/Pos. 1) vorher auf den unteren Schubbügel zu
stecken. Mit den beiliegenden Schrauben (A), den
Kunststoffteilen (B) und dem Handrad (C) die
Rohre verschrauben. Jetzt den oberen Schubbügel
über den unteren Schubbügel
schieben (Bild 7) und diese wie in Bild 8 gezeigt
miteinander verschrauben. Anschließend mit den

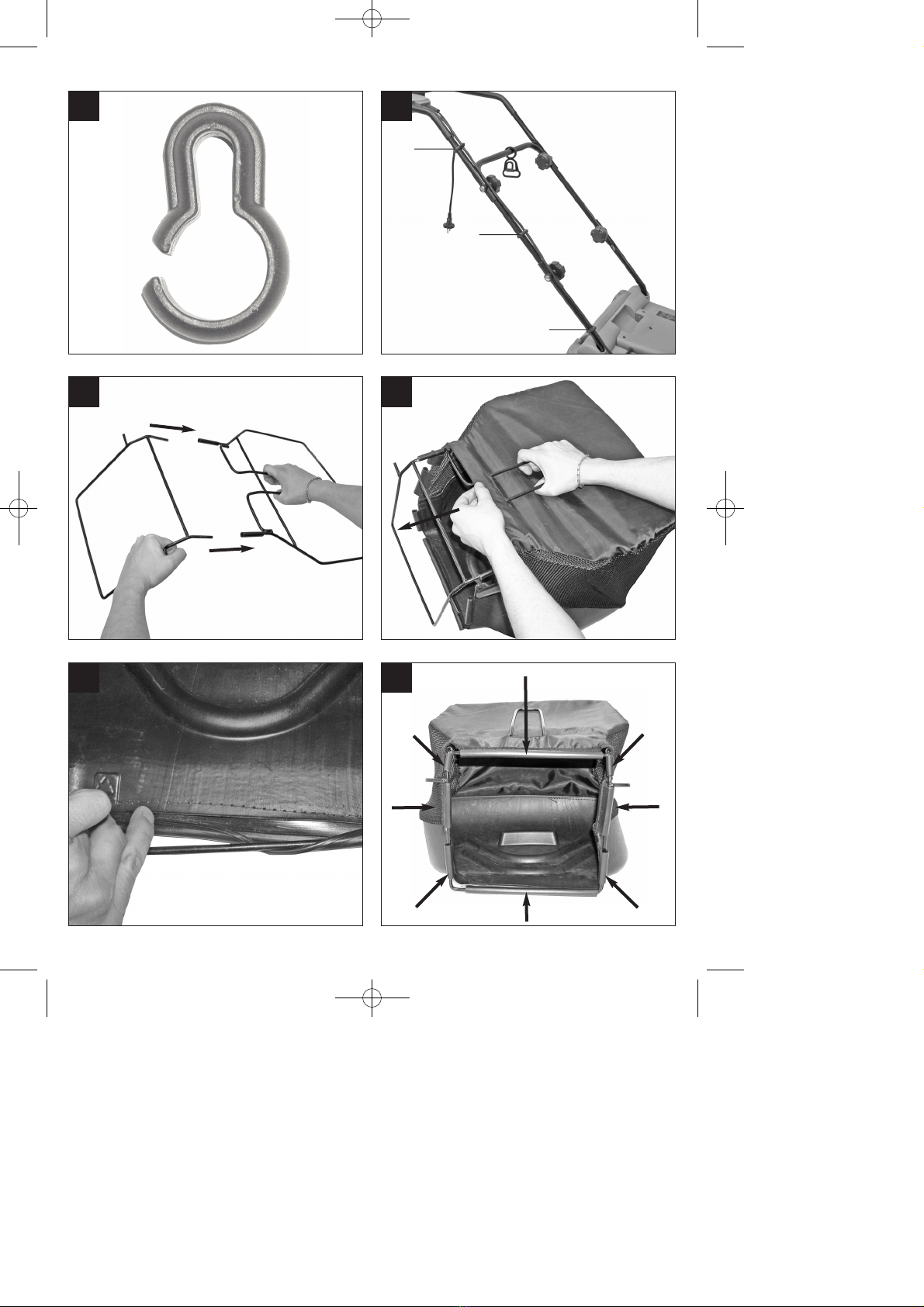

Kabelhaltern (Bild 9) die Motorleitung am
Schubbügel befestigen (Bild 10/Pos. A).
Montage des Fangkorbes (Bild. 11 bis 15)
Montieren Sie das Bügelgestell wie in Bild
11.Stülpen Sie den Grasfangsack über das
Bügelgestell (Bild 12). Der Grasfangsack muss wie in
Bild 13 und 14 gezeigt am Bügelgestell befestigt
werden.
Zum Einhängen des Fangsackes muss der Motor
abgeschaltet werden und das Schneidemesser darf
sich nicht drehen. Auswurfklappe (Bild 15/Pos. A)
mit einer Hand anheben. Mit der anderen Hand den
Fangsack am Handgriff halten und von oben
einhängen (Bild 15).
Verstellung der Schnitthöhe
Achtung!
Das Verstellen der Schnitthöhe darf nur bei
stillgesetztem Motor und abgezogenem Netzkabel
vorgenommen werden.
Bevor Sie zu Mähen beginnen, prüfen Sie, ob das
Schneidewerkzeug nicht stumpf und Ihre
Befestigungmittel nicht beschädigt sind. Ersetzen Sie
stumpfe und /oder beschädigte Schneidewerkzeuge,
um keine Unwucht zu erzeugen. Bei dieser Prüfung
den Motor abstellen und den Netzstecker ziehen.
Die Verstellung der Schnitthöhen muss wie folgt
durchgeführt werden (siehe Bild 16):
Zum Einstellen der Schnitthöhe den Knopf (A)
drücken und das Gerät nach unten drücken bzw.
anheben. Der Knopf (A) muss nach gewünschter
Einstellung wieder nach oben gezogen werden.
Ablesen der Schnitthöhe
Die Schnitthöhe ist von 25-75 mm in 6 Stufen
einzustellen und kann an der Skala (Bild 16/B)
abgelesen werden.
Stromanschluss
Der Rasenmäher kann an jede Lichtsteckdose mit
230 Volt Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein
Leitungs-Schutzschalter für 16A vorzusehen ist.
Außerdem muss ein Fehlerstromschutzschalter
(RCD) mit max. 30 mA vorgeschaltet sein!
Geräteanschlussleitung
Verwenden Sie bitte nur Geräteanschlussleitungen,
welche nicht beschädigt sind. Die
Geräteanschlussleitung darf nicht beliebig lang sein
(max. 50m), da sonst die Leistung des
Elektromotors vermindert wird. Die
Geräteanschlussleitung muss einen Querschnitt von
3 x 1,5mm haben. An Geräteanschlussleitungen von
Rasenmähern entstehen besonders häufig
Anleitung_CPG_1500_SPK7:_ 09.12.2008 10:00 Uhr Seite 9
10
D
Isolationsschäden.
Ursachen hierfür sind u.a.:
Schnittstellen durch Überfahren der Leitung
Quetschstellen, wenn die Geräteanschlussleitung
unter Türen und Fenster geführt wird
Risse durch Alterung der Isolation
Knickstellen durch unsachgemäße Befestigung
oder Führung der Geräteanschlussleitung
Die Geräteanschlussleitungen müssen mindestens
vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck
der Typenbezeichnung auf der Geräteanschluss-
leitung ist vorgeschrieben. Kaufen Sie nur Geräte-
anschlussleitungen mit Kennzeichnung! Die Stecker
und Kupplungsdosen an Geräteanschlussleitungen
müssen aus Gummi bestehen und
spritzwassergeschützt sein. Die Geräteanschluss-
leitungen dürfen nicht beliebig lang sein. Längere
Geräteanschlussleitungen erfordern größere
Leiterquerschnitte. Geräteanschlussleitungen und
Verbindungsleitungen müssen regelmäßig auf
Schäden geprüft werden. Achten Sie darauf, dass die
Leitungen bei der Prüfung abgeschaltet sind. Wickeln
Sie die Geräteanschlussleitung ganz ab. Überprüfen
Sie auch die Geräteanschlussleitungseinführungen,
an Steckern und Kupplungsdosen, auf Knickstellen.
6. Bedienung
Verbinden Sie den Netzstecker (Bild 1/Pos. 6) mit
einem Verlängerungskabel. Das Verlängerungskabel
muss wie in Bild 18 dargestellt mit der
Kabelzugentlastung gesichert werden.
Achtung!
Um ein ungewolltes Einschalten zu verhindern, ist
der Rasenmäher mit einer Einschaltsperre (Bild 17/
Pos. 1) ausgestattet, die gedrückt werden muss,
bevor die Schalttaste (Bild 17 / Pos. 2) gedrückt
werden kann. Wird die Schalttaste losgelassen wird
der Rasenmäher ausgeschaltet. Führen Sie diesen
Vorgang einige Male durch, damit Sie sicher sind,
dass ihr Gerät korrekt funktioniert. Bevor Sie
Reparatur oder Wartungsarbeiten am Gerät
vornehmen, müssen Sie sich vergewissern, dass
sich das Messer nicht dreht und das Gerät vom Netz
getrennt ist.
Achtung! Öffnen Sie die Auswurfklappe nie, wenn
die Fangeinrichtung entleert wird und der Motor
noch läuft. Umlaufendes Messer kann zu
Verletzungen führen.
Befestigen Sie die Auswurfklappe bzw. den
Grasfangsack immer sorgfältig. Beim Entfernen
vorher den Motor ausschalten.
Der durch die Führungsholme gegebene
Sicherheitsabstand zwischen Messergehäuse und
Benutzer ist stets einzuhalten. Beim Mähen und
Fahrtrichtungsänderungen an Böschungen und
Hängen ist besondere Vorsicht geboten. Achten Sie
auf einen sicheren Stand, tragen Sie Schuhe mit
rutschfesten, griffigen Sohlen und lange Hosen.
Mähen Sie immer quer zum Hang. Hänge über 15
Grad Schräge dürfen mit dem Rasenmäher aus
Sicherheitsgründen nicht gemäht werden.
Üben Sie besondere Vorsicht beim
Rückwärtsbewegen und beim Ziehen des
Rasenmähers. Stolpergefahr!
Hinweise zum richtigen Mähen
Beim Mähen wird eine überlappende Arbeitsweise
empfohlen.
Nur mit scharfen, einwandfreien Messern schneiden,
damit die Grashalme nicht ausfransen und der Rasen
nicht gelb wird.
Zur Erzielung eines sauberen Schnittbildes den
Rasenmäher in möglichst geraden Bahnen führen.
Dabei sollten sich diese Bahnen immer um einige
Zentimeter überlappen, damit keine Streifen stehen
bleiben.
Wie oft gemäht werden soll, hängt grundsätzlich von
der Wachstumsgeschwindigkeit des Rasens ab. In
der Hauptwachstumszeit (Mai - Juni) zweimal in der
Woche, sonst einmal in der Woche. Schnitthöhe soll
zwischen 4 - 6cm liegen und 4 - 5cm sollte das
Wachstum bis zum nächsten Schnitt betragen. Ist der
Rasen einmal etwas länger geworden, so sollten Sie
hinterher nicht den Fehler machen, ihn sofort auf die
normale Höhe zurückzuschneiden. Dies schadet dem
Rasen. Schneiden Sie dann nie mehr als die Hälfte
der Grashöhe zurück.
Die Unterseite des Mähergehäuses sauber halten
und Grasablagerungen unbedingt entfernen.
Ablagerungen erschweren den Startvorgang,
beeinträchtigen die Schnittqualität und den
Grasauswurf.
An Hängen ist die Schneidbahn quer zum Hang zu
legen. Ein Abgleiten des Rasenmähers lässt sich
durch Schrägstellung nach oben verhindern.
Anleitung_CPG_1500_SPK7:_ 09.12.2008 10:00 Uhr Seite 10
This manual suits for next models
1
Table of contents
Languages:
Other Central Park Lawn Mower manuals
Popular Lawn Mower manuals by other brands
TALEN TOOLS
TALEN TOOLS AVR HGM30 manual
DEWEZE
DEWEZE ATM-725 Operation and service manual
Weed Eater
Weed Eater 180083 owner's manual
Husqvarna
Husqvarna Poulan Pro PP185A42 Operator's manual
Better Outdoor Products
Better Outdoor Products Quick Series Operator's manual
Cub Cadet
Cub Cadet 23HP Z-Force 60 Operator's and service manual
