oneConcept 10029831 User manual
Power Meter
10029831
2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol-
gen Sie diese um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver-
traut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit
darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachge-
mäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Um-
gebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus be-
reits geringer Höhe beschädigt werden.
• Halten Sie das Produkt unbedingt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie keine Belüftungsöffnungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfoh-
lenes Zubehör.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.
• Es wird keine Haftung für Schäden und Fehlfunktion übernommen, die aus der fehlerhaften
Benutzung oder dem fehlerhaften Einbau des Geräts entstehen.
• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie klei-
ne Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Ver-
packungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen
verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht
Erstickungsgefahr!
• Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichen-
den Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Ori-
ginalverpackung.
• Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie
Insektensprays. Durch zu starken Druck beim Abwischen können die Oberächen beschä-
digt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem
Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.
3
Features / Technische Daten
Artikelnummer 10029831
Technische Parameter
Betriebsspannung ~230V ac / 50Hz
Maximale Belastung 16A
Mögliche anliegende Spannung 175Vac ~ 276Vac
Zeit Anzeige 0 second ~ 9999 days
Leistung Anzeige 0.001W ~ 9999W
Spannung Anzeige 0.000 ~ 9999V
Stromstärke Anzeige 0.000 ~ 9999A
Frequenz Anzeige 0.000 ~ 9999Hz
Kostenanzeige 0.000 ~ 99.99COST/KWH
Gesamtkostenanzeige $0.000 ~ 9999K
Energieverbrauchanzeige 0.000 ~ 9999KWH
Betriebsbedingungen
Betriebsspannung 175Vac ~ 276Vac
Mögliche anliegende Wechselstromfrequenz 45-65HZ
Belastung ≤16A
Betriebstemperatur 0-50°C
Maße / Gewicht
Lieferumfang
4
Inbetriebnahme
• Entnehmen Sie den Kunststoff-Streifen aus dem Batteriefach.
• Setzen Sie das Gerät in eine gewöhnliche Haushaltssteckdose ein.
• Für die Speicher-Funktion sind Batterien nötig. Setzen Sie 2 „LR44“ Batterien (2 x 1,5V) in
das Batteriefach ein. Beachten Sie unbedingt die angegebene Polarität und schließen Sie
das Batteriefach wieder.
• Drücken Sie die RESET-Taste mit einem spitzen Gegenstand (z.B. Kugelschreibermine oder
Büroklammer).
Nutzung
1. Display mode
Stecken Sie den Power Meter in eine Haushaltssteckdose ein und stellen Sie sicher, dass diese
Strom führt. Alle Display-Elemente werden für etwa drei Sekunden angezeigt.
1.1 Nach dem Einschalten bzw. nach RESET wird die aktuell gemessene Leistung in W in der
oberen Displayzeile angezeigt.
1.2 Drücken Sie die ENERGY/+ Taste, um die Display-Funktionen durchzuschalten.
2. Einstellung: Uhrzeit, Kosten
2.1 Nach dem Einschalten bzw. nach RESET wird die Uhrzeit in der unteren Displayzeile ange-
zeigt. Drücken Sie nun mehrfach COST/-, um die im Folgenden aufgeführten Daten anzuzeigen:
2.2 Zeit- und Datenerfassung
Sobald die gemessene Leistung mehr als 2W beträgt, beginnt das System mit der Datenauf-
zeichnung (zunächst im Format mm:mm, nach Ablauf einer Stunde wechselt das Format zu
hh:mm):
5
2.3 Anzeige der gemessenen KLeistung in Kilowattstunden (0.000KWH - 9999KWH):
2.5 Anzeige der Energiekosten (0.00COST - 9999COST)
2.6 Tarifkosten-Anzeige 1 (0.00COST/KWH - 9999COST/KWH)
2.7 Tarif 1 Zeitanzeige
6
2.8 Tarifkosten 2 (0.00COST/KWH - 9999COST/KWH)
2.9 Tarif 2 Zeitanzeige
2.10 Emmissionsausstoß (CO2) (0.00~9999KG GO2/KWH)
2.11 Emmissionsausstoß gesamt CO20.00~9999KG CO2
7
Display Einstellungen
3.1. Einstellung der Uhrzeit: Drücken Sie COST/-, um zur Zeitanzeige zurückzukehren. Drü-
cken Sie dann SET/OK für 3 Sekunden, um zur Einstellung zu gelangen. Wenn die Uhrzeitan-
zeige blinkt, drücken Sie HISTORY, um die zu ändernden Ziffern auszuwählen. Nutzen Sie die
+/- Tasten zur Einstellung und OK zum Bestätigen. Nach 10 Sekunden ohne Eingabe wird der
Einstellungsmodus automatisch ohne Speicherung beendet.
3.2 12/24H-Anzeige umschalten: Halten Sie die Tasten HISTORY und ENERGY/+ gleichzei-
tig für 3 Sekunden gedrückt, um zwischen 24std/12H umzuschalten.
3.3. Tarif-Einstellung: Drücken Sie COST/-, um zum Tarif-Bildschirm zu gelangen. Halten Sie
dann SET/OK für 3 Sekunden gedrückt.
3.3.1 TARIF 1 blinkt nun. Drücken Sie ENERGY/+ oder COST/-, um zwischen TARIF 1 oder
DUAL TARIF zu wählen. Bestätigen Sie mit HISTORY.
3.3.2 Schalten Sie mit HISTORY in die korrekte Position und nutzen Sie die Tasten ENER-
GY/+ oder COST/-, um Ihre Tarifkosten in „Preis/KWh“ einzugeben (in der Form 0.00€/KWH
- 9999€/KWH). Bestätigen Sie Ihre Eingaben mit SET/OK.
3.3.3 Einstellung der Tarif-1-Zeitanzeige: Drücken Sie im Startbildschirm HISTORY, um die
gewünschte Position zu erfassen, und nutzen Sie dann die Tasten ENERGY/+ oder COST/- zum
Einstellen der Ziffern (Format 0-23:0-59). Drücken Sie OK zum Bestätigen.
8
3.3.4 Einstellung Tarif-2: Drücken Sie im Startbildschirm HISTORY, um die gewünschte Po-
sition zu erfassen, und nutzen Sie dann die Tasten ENERGY/+ oder COST/- zum Einstellen der
Ziffern (Format 0-23:0-59). Drücken Sie OK zum Bestätigen.
3.3.5 Einstellung der Tarif-2-Zeitanzeige: Drücken Sie im Startbildschirm HISTORY, um die
gewünschte Position zu erfassen, und nutzen Sie dann die Tasten ENERGY/+ oder COST/- zum
Einstellen der Ziffern (Format 0-23:0-59). Drücken Sie OK zum Bestätigen.
3.3.6 Einstellung Tarif 1
Falls Sie (siehe 3.3.1) Tarif 1 gewählt haben, stellen Sie die Tarifrate auf dieselbe Art ein und
drücken Sie abschließend zum Spiechern SET/OK.
3.3.7 Einstelllung Dual-Tarif
Haben Sie zuvor Dual-Tarif gewählt, Stellen Sie beide Tarifraten wie oben beschrieben ein.
Hinweise:
• Im Dual-Tarif-Modus wechseln die eingestellten Modi Tarif1 und Tarif2 automatisch ab.
• Geben Sie den Preisfaktor ein, wenn das Währungssymbol angezeigt wird.
9
4. OVERLOAD Einstellung
Drücken Sie ENERGY/+, um zu den OVERLOAD-Einstellungen zu gelangen. Drücken Sie SET/
OK für 3 Sekunde, bis das „W” blinkt. Drücken Sie dann ENERGY/+ oder COST/-, um für die
Overload-Einstellung die Werte in W (Leistung in Watt) oder in A (Stromstärke in Ampere)
auszuwählen.
Hinweise:
• Nach 10 Sekunden ohne Eingabe wird der Einstellungsmodus automatisch beendet.
• Sobald eine Belastung durch eine Stromstärke oder eine Leistungsabgabe, die höher sind,
als die eingegeben Werte, gemessen wird, beginnt der Hinweis „OVERLOAD“ auf dem Dis-
play zu blinken. Der Standard-Wert ist 3650W.
5. CO2 Einstellungen
Drücken Sie COST/-, um das CO2-Display - halten Sie dann SET/OK 3 Sekunden gedrückt, um
die Einstellungen aufzurufen.
Drücken Sie HISTORY, um die gewünschte Position zu wählen. Ändern Se die Werte dann mit
ENERGY/+ oder COST/-. Bestätigen Sie die Änderungen mit SET/OK.

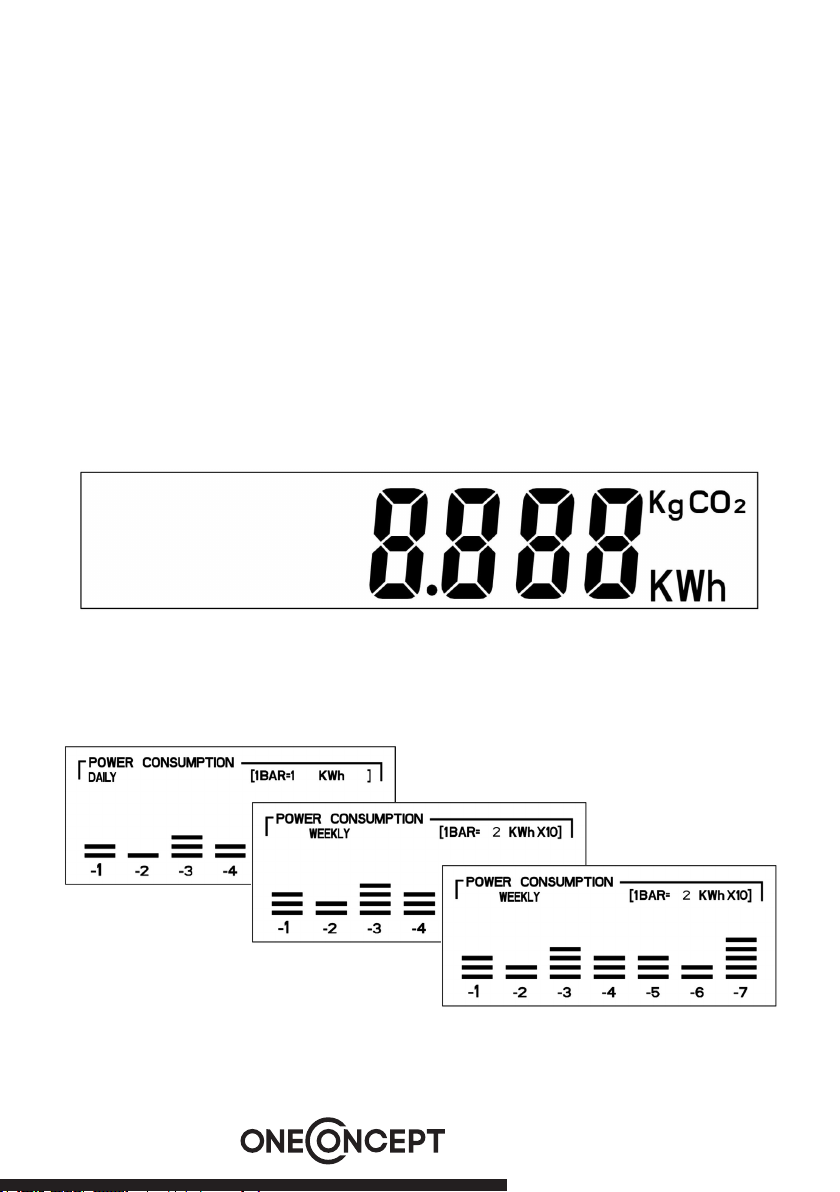

6. Grasche Tages-Verbrauchsanzeige (letzte 7 Tage/Wochen/Monate)
7 Tage
7 Wochen
7 Monate
Drücken Sie HISTORY, um die Ansichen durchzuschalten.
10
Zum Verständnis der Anzeige der verbrauchten Kilowattstunden (obere rechte Ecke): Sobald
der gemessene Wert größer als 1KWh ist, wird nach dem unten skizzierten Anzeigesystem
verfahren:
6.2 Energieverbrauch nach Tagen/Wochen/Monaten.
6.2.1 Verbrauch der letzten 7 Tage: Drücken Sie in der DAILY-Anzeige HISTORY für 3 Se-
kunden. Drücken Sie dann ENERGY/+ oder COST/-, um den gewüschten Tag auszuwählen. Der
Tagesverbrauch wird in der unteren Displayzeile angezeigt.
6.2.2 Wochen-Verbrauch: Drücken Sie in der WEEKLY-Anzeige HISTORY für 3 Sekunden. Drü-
cken Sie dann ENERGY/+ oder COST/-, um die gewüschte Woche auszuwählen. Der Wochen-
verbrauch wird in der unteren Displayzeile angezeigt.
6.2.3 Monats-Verbrauch: Drücken Sie in der MONTHLY-Anzeige HISTORY für 3 Sekunden. Drü-
cken Sie dann ENERGY/+ oder COST/-, um den gewüschten Monat auszuwählen. Der Monats-
verbrauch wird in der unteren Displayzeile angezeigt.
