Leica Rangemaster CRF 1000 User manual
LEICA RANGEMASTER CRF 1000
Anleitung / Instructions
Notice d’utilisation / Gebruiksaanwijzing,
Istruzioni / Instrucciones / Bruksanvisning
Инструкция по эксплуатации
3
4
21 3a
9
8
5
6
4
7

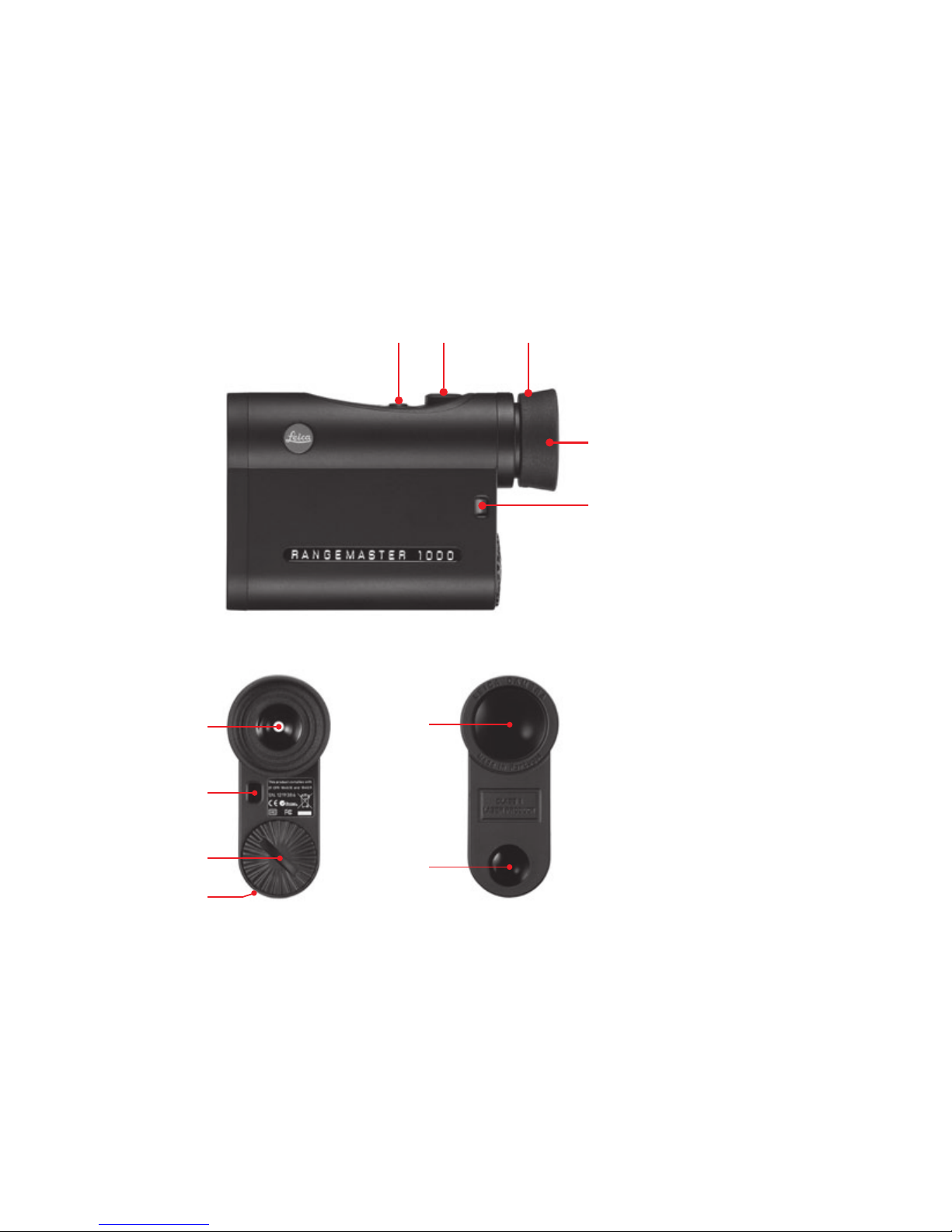

BEZEICHNUNG DER TEILE
1. Nebentaste
2. Haupttaste
3. Augenmuschel mit
a. Dioptrienskala
4. Öse für Trageschnur
5. Okular
6. Batteriefachdeckel
7. Batteriefach
8. Objektivlinse
9. Laser-Sendeoptik
LIEFERUMFANG
– Entfernungsmesser
– 1 Lithium-Batterie 3V Typ CR 2
– Trageschnur
– Corduratasche
– Garantiekarte
LEICA RANGEMASTER CRF 1000
BESTELL-NR. 40 529
Warnhinweis
Vermeiden Sie, wie bei jedem Fernglas, den direkten
Blick mit Ihrem LEICA RANGEMASTER CRF 1000 in helle
Lichtquellen, um Augenverletzungen auszuschließen.
3
VORWORT
Sehr geehrte Kundin, sehr geehrter Kunde,
Der Name Leica steht weltweit für höchste Qualität,
feinmechanische Präzision bei äußerster Zuverläs-
sigkeit und langer Lebensdauer.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem
neuen LEICA RANGEMASTER CRF 1000.
Dieser Entfernungsmesser sendet unsichtbare und
für das Auge unschädliche Infrarot-Impulse aus und
berechnet über einen eingebauten Mikroprozessor
aus dem reflektierten Signalanteil die Objektent-
fernung.
Er ist mit einer hervorragenden, 7fach vergrößern-
den Zieloptik ausgestattet, die auch unter schwie-
rigen Bedingungen eine sichere Peilung ermöglicht,
und er ist einfach und funktional zu bedienen.
Damit Sie alle Möglichkeiten dieses hochwertigen
und vielseitigen Laser-Entfernungsmessgerätes rich-
tig nutzen können, empfehlen wir Ihnen, zunächst
diese Anleitung zu lesen.
1_Rangemaster_CRF 1600_d.indd 3 01.10.10 12:15
4
INHALTSVERZEICHNIS
Bezeichnung der Teile ......................................... u4
Lieferumfang ....................................................... u4
Vorwort ................................................................. 1
Entsorgung elektrischer und
elektronischer Geräte ........................................ 3
Anbringen der Trageschnur ................................... 4
Einsetzen und Auswechseln der Batterie .............. 4
Ladezustand der Batterie ...................................... 5
Verwendung mit und ohne Brille ........................... 6
Dioptrien-Ausgleich ............................................... 6
Einstellung der gewünschten Maßeinheit .............. 7
Entfernungsmessung ............................................ 8
Scan-Betrieb ......................................................... 8
Messreichweite und Genauigkeit .......................... 9
Pflege/Reinigung ................................................ 10
Ersatzteile ........................................................... 10
Was tun, wenn .................................................... 11
Technische Daten ............................................... 12
Leica Akademie ................................................... 13
Leica im Internet ................................................. 13
Leica Infodienst ................................................... 13
Leica Kundendienst ............................................. 13
1_Rangemaster_CRF 1600_d.indd 4 01.10.10 12:15
5
ENTSORGUNG ELEKTRISCHER
UND ELEKTRONISCHER
GERÄTE
(Gilt für die EU, sowie andere
europäische Länder mit getrennten
Sammelsystemen)
Dieses Gerät enthält elektrische und/oder elek-
tronische Bauteile und darf daher nicht im normalen
Hausmüll entsorgt werden! Stattdessen muss es
zwecks Recycling an entsprechenden, von den Ge-
meinden bereitgestellten Sammelstellen abgegeben
werden. Dies ist für Sie kostenlos.
Falls das Gerät selbst wechselbare Batterien oder
Akkus enthält, müssen diese vorher entnommen
werden und ggf. ihrerseits vorschriftsmäßig entsorgt
werden (siehe dazu die Angaben in der Anleitung
des Geräts).
Weitere Informationen zum Thema bekommen Sie
bei Ihrer Gemeindeverwaltung, Ihrem Entsorgungs-
unternehmen, oder dem Geschäft, in dem Sie dieses
Gerät erworben haben.
1_Rangemaster_CRF 1600_d.indd 5 01.10.10 12:15
6

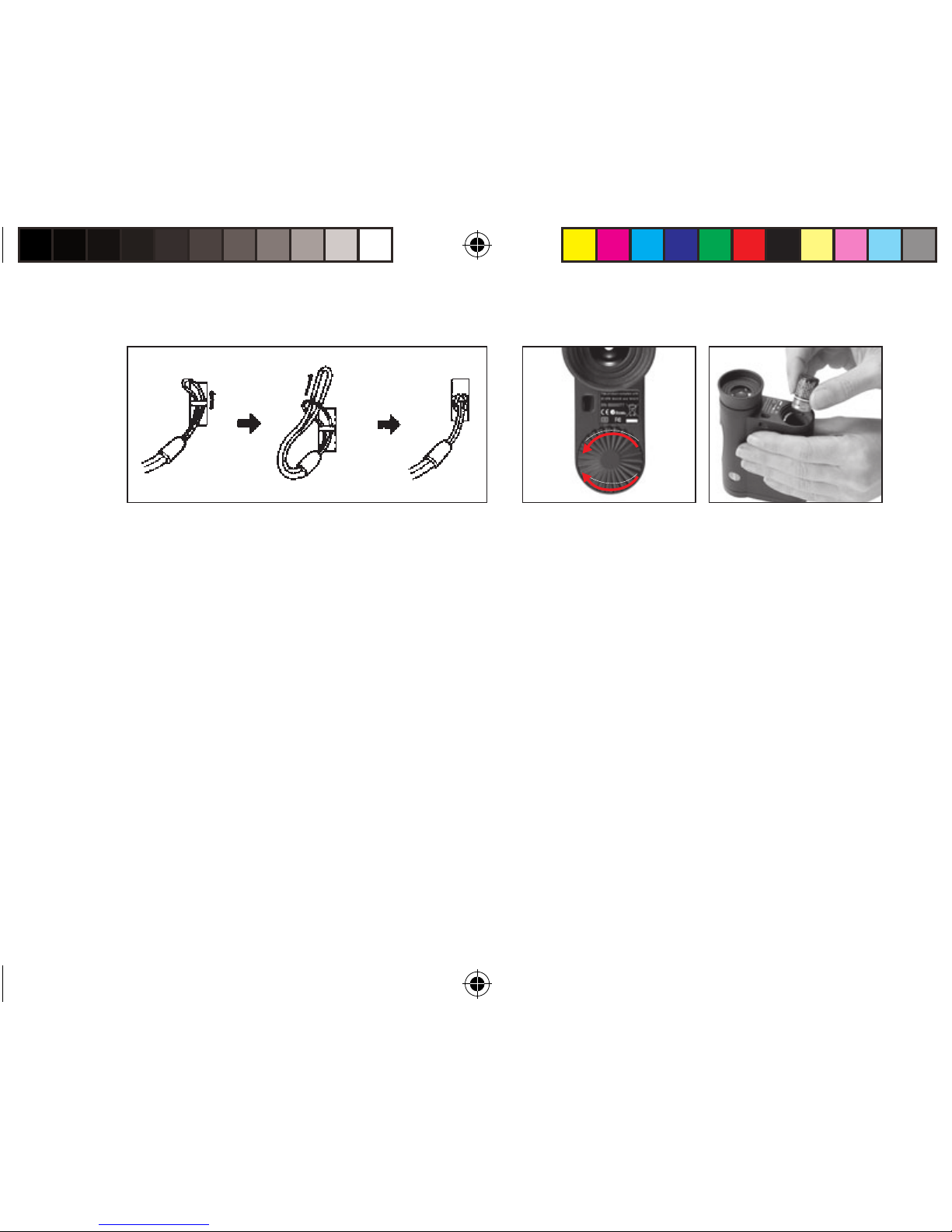

ANBRINGEN DER TRAGESCHNUR
Bitte die kleine Schlaufe der Trageschnur durch die
Öse (4) am Gehäuse des LEICA RANGEMASTER CRF
1000 schieben. Dann das Ende der Trageschnur
durch die kleine Schlaufe fädeln und so festziehen,
dass sich die entstandene Schlinge fest um die Öse
am Gehäuse legt.
EINSETZEN UND AUSWECHSELN DER
BATTERIE
Der LEICA RANGEMASTER CRF 1000 wird zur
Energieversorgung mit einer 3 Volt Lithium-Batterie
(z.B. Duracell DL CR2, Ucar CR2, Varta CR2, oder
anderen CR2 Typen) bestückt.
1. Öffnen Sie den Deckel (6) des Batteriefachs (7)
indem Sie ihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt
voran (entsprechend der Kennzeichnung im Batte-
riefach) ein.
3. Schließen Sie den Deckel wieder durch Drehen im
Uhrzeigersinn.
Z
u
A
u
f
1_Rangemaster_CRF 1600_d.indd 6 01.10.10 12:15
7
Hinweise:
• Kälte reduziert die Batterieleistung. Bei niedrigen
Temperaturen sollte der LEICA RANGEMASTER CRF
1000 deshalb möglichst in Körpernähe getragen
und mit einer frischen Batterie betrieben werden.
• Wenn der LEICA RANGEMASTER CRF 1000 längere
Zeit nicht benutzt wird, sollte die Batterie heraus-
genommen werden.
• Batterien sollten kühl und trocken gelagert werden.
Achtung:
• Batterien dürfen keinesfalls ins Feuer geworfen,
erhitzt, wieder aufgeladen, zerlegt oder aufge-
brochen werden.
• Verbrauchte Batterien dürfen nicht in den nor-
malen Hausmüll geworfen werden, denn sie ent-
halten giftige, Umwelt belastende Substanzen.
Um sie einem geregelten Recycling zuzuführen,
sollten sie beim Handel abgegeben oder zum
Sondermüll (Sammelstelle) gegeben werden.
LADEZUSTAND DER BATTERIE
Eine verbrauchte Batterie wird durch eine blinkende
Messwert- und Zielmarkenanzeige signalisiert. Nach
dem erstmaligen Blinken der Anzeige sind noch
mehr als 100 Messungen mit fortschreitend ver-
ringerter Reichweite möglich.
1_Rangemaster_CRF 1600_d.indd 7 01.10.10 12:15
8

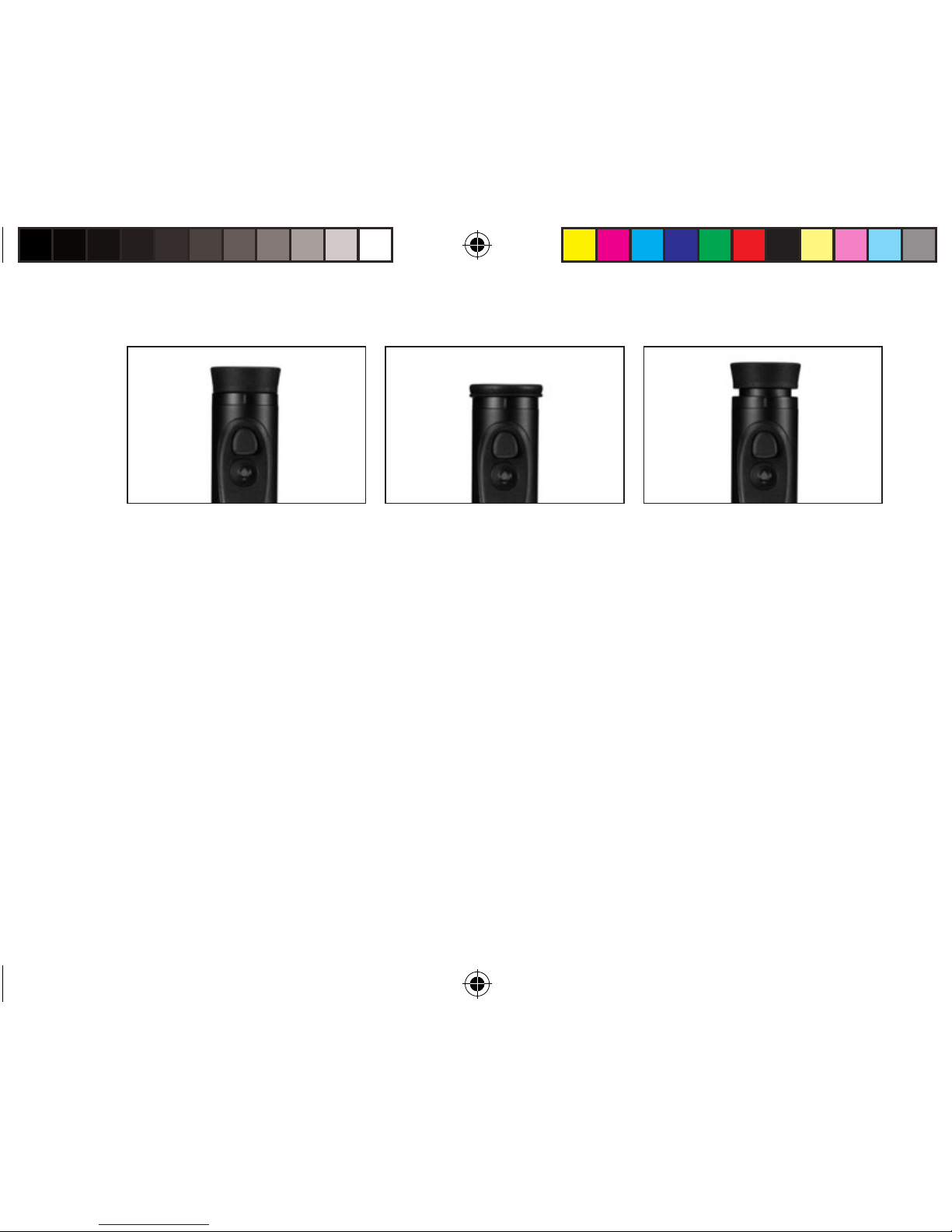

VERWENDUNG MIT UND OHNE BRILLE
Beobachter, die keine Brille tragen, lassen die Gummi-
augenmuschel (3) hochgeklappt (Bild A, Lieferzu-
stand). In dieser Position ist der richtige Abstand des
LEICA RANGEMASTER CRF 1000 zum Auge gegeben.
Beim Beobachten mit Brille wird die Augenmuschel
nach unten umgestülpt (Bild B).
DIOPTRIEN-AUSGLEICH
Mit dem Dioptrien-Ausgleich können Sie die Schärfe
der Zielmarke auf den für Sie optimalen Wert einstel-
len. Einfach durch den LEICA RANGEMASTER CRF
1000 ein weit entferntes Objekt anpeilen und durch
Drehen an der Augenmuschel (3) die Zielmarke auf
optimale Schärfe einstellen. Die Zielmarke erscheint
bei Druck auf die Haupttaste (2). Den eingestellten
Wert können Sie an der „+“ oder „–“ Skala (3a) auf
der Augenmuschel ablesen.
Ein Dioptrien-Ausgleich ist für Fehlsichtigkeiten bis
±3,5 Dioptrien möglich.
A B C
1_Rangemaster_CRF 1600_d.indd 8 01.10.10 12:15
9
EINSTELLUNG DER GEWÜNSCHTEN
MASSEINHEIT
Die Anzeige des LEICA RANGEMASTER CRF 1000 kann
auf Meter oder die in den USA gebräuchlichen Yards
eingestellt werden.
Die Einstellung:
1. Drücken Sie die Haupttaste (2) kurz (<3s).
• Die Zielmarke erscheint.
2. Drücken Sie die Nebentaste (1) lang (≥3s).
• Unterhalb der Zielmarke erscheint EU.US.
3. Drücken Sie die Haupttaste kurz.
• EU erlischt, Zielmarke und US blinken weiter.
4. Durch (mehrfaches) kurzes Drücken der Nebentaste
wählen Sie die gewünschten Maßeinheiten, US für
Yards, EU für Meter.
• Die jeweiligen Anzeigen blinken weiter.
5. Speichern Sie Ihre Einstellung durch kurzes Drücken
der Haupttaste.
• Die gespeicherte Einstellung und die Zielmarke
leuchten zur Bestätigung 2 Sekunden dauerhaft
und erlöschen anschließend.
Hinweise:
• Die Einstellung ist stets an der Anzeige zu erkennen -
sind Meter gewählt, erscheint neben der Zielmarke
rechts unten ein Punkt.
• Bei der Einstellung gilt: 3 Sekunden nach der letzten
Betätigung einer der beiden Tasten erlöschen die
Anzeigen. Die vorher gespeicherte Einstellung bleibt
erhalten.
1_Rangemaster_CRF 1600_d.indd 9 01.10.10 12:15
