LaserLiner PrecisionPlane-Laser 3D Pro User manual
PrecisionPlane-Laser 3D Pro
NO
02
EN
13
NL
24
DA
35
FR
ES
IT
PL
46
57
FI
PT
SV
1H360° 2V360°
S
Laser
635nm
TR
RU
CS
UK
ET
LV
LT
RO
BG
EL
DE
02
DE
Lesen Sie vollständig die Bedienungsanleitung und das beiliegende
Heft „Garantie- und Zusatzhinweise“. Befolgen Sie die darin ent-
haltenen Anweisungen. Diese Unterlage ist aufzubewahren und
bei Weitergabe der Lasereinrichtung mitzugeben.
!
Funktion / Verwendung
Dreidimensionaler Laser mit drei roten 360°-Laserkreisen
und adaptierbarem Metall-Sockel
– Zusätzliche Neigungsfunktion zum Ausrichten von Schrägen
– Motorische Verstellung von ± 2° möglich
– Out-Off-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät
@T¦DQG@KACDR-HUDKKHDQADQDHBGRADÖMCDS
– Adaptierbarer Metall-Sockel zur exakten Positionierung der Laserlinien
durch das drehbare Gehäuse mit Seitenfeinantrieb.
– Selbstnivellierbereich 2°, Genauigkeit 0,15 mm / m
Allgemeine Sicherheitshinweise
– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
– Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
– Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen
Geräten (Lupe, Mikroskop, Fernglas, ...).
– Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
– Gut reflektierende, spiegelnde oder glänzende Flächen sind während des
Betriebes von Lasereinrichtungen abzudecken.
– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck
innerhalb der Spezifikationen ein.
Laserstrahlung!
Nicht in den Strahl blicken!
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2014
03
PrecisionPlane-Laser 3D Pro
Mit der RX-READY-Technologie können Linienlaser auch bei
ungünstigen Lichtverhältnissen verwendet werden. Die Laser-
linien pulsieren dann mit einer hohen Frequenz und werden
durch spezielle Laserempfänger auf große Entfernungen erkannt.
Spezielle Hochleistungsdioden erzeugen noch hellere Laserlinien
als Geräte mit PowerBright-Technologie. Diese bleiben sichtbar
auf längere Entfernungen, bei hellem Umgebungslicht und auf
dunklen Oberflächen.
Besondere Produkteigenschaften
Automatische Ausrichtung durch elektronische Libellen und
Servomotoren mit temperaturstabiler Sensorik. Das Gerät wird
in Grundstellung gebracht und richtet sich selbständig aus.
Diese Funktion ist automatisch aktiv, wenn die Sensor-Automatic
eingeschaltet ist. Damit wird das horizontale bzw. vertikale
Nivellieren erleichtert, z.B. um den Laser mit einem Kurbelstativ
oder einer Wandhalterung auf eine gewünschte Höhe einzu-
stellen. Zudem kann auf vibrierenden Untergründen und bei
Wind nivelliert werden.
Transport LOCK: Eine Pendelarretierung schützt das Gerät beim
Transport.
– In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch
Absperrungen und Stellwände begrenzen und den Laserbereich durch
Warnbeschilderung kennzeichnen.
– Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
– Dieses Gerät ist kein Spielzeug und gehört nicht in die Hände von Kindern.
DE
04
1H360° 2V360° S
1
3
4
2
6
7
8
5
10
11
12
9
DE
Anzahl und Anordnung der Laser
H = horizontale Laser
V = vertikale Laser
S = Neigungsfunktion
1
2
3
4
5
6
7
8
9
10
11
12
Laseraustrittsfenster
Akkufach (Unterseite)
Anschlussbuchse für
Netzteil (12 V/2000 mA,
keine Ladefunktion)
5/8”-Stativgewinde
(Unterseite)
5/8“ Gewindestück
frei beweglicher Sockel
Dosenlibelle
Justierfüße
5/8“-Stativgewinde
Arretierung
Feststellschraube
Gewindestück
Seitenfeinantrieb
05
PrecisionPlane-Laser 3D Pro
17
18
13
14
15
16
1
1. 2.
DE
13
14
15
16
17
18
AN/AUS-Taste
Handempfänger-
modus ein / aus /
Neigungsfunktion ein
Horizontale Laserlinie
Vertikale Laserlinien
LED Betriebsanzeige /
Automatikbetrieb (LED
blinkt in der Einrichtphase)
LED Handempfängermodus /
LED Neigungsfunktion
Handhabung Lithium-Ionen Akku
Vor dem ersten Einsatz den Akku voll-
RS«MCHF@T×@CDM#@YTCDM JJTHMC@R
mitgelieferte Ladegerät einlegen. Dabei
auf korrekte Einschubrichtung achten.
Während der Akku geladen wird, leuchtet
die LED des Ladegerätes rot. Der Ladevor-
gang ist abgeschlossen, wenn die LED
grün leuchtet. Sobald die LED‘s (17)
und (18) blinken, ist die Batterieladung
schwach. Bei sehr schwacher Batteriela-
dung schaltet sich das Gerät selbstständig
ab. Dann den Akku erneut aufladen.
Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und
ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten
besteht Verletzungs- und Brandgefahr.
!
Darauf achten, dass sich keine leitenden Gegenstände in die Nähe
der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann
zu Verbrennungen und Feuer führen.
!
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
!
06
3
2
A
B
D
DE
Laserlinien positionieren
Durch den adaptierbaren Metall-Sockel können die Laserlinien genau
positioniert werden.
Stromversorgung
Lithium-Ionen Akku einlegen
Das Akkufach öffnen und Lithium-
Ionen Akku gemäß der Abbildung
einlegen.
Betrieb mit Netz-/Ladegerät
Das Gerät kann mit dem beiliegenden
Netz-/Ladegerät betrieben werden.
Der Akku wird während des
Netzbetriebes nicht geladen.
!
A
B
C
Feststellschraube Gewindestück
(11) lösen
5/8“ Gewindestück (5) entnehmen
und in das 5/8”-Stativgewinde (4)
der Gerätes einschrauben
Das Geräte mit 5/8“ Gewinde-
stück auf den Metall-Sockel auf-
setzen und der Feststellschraube
befestigen
Das Gerät muss zur optimalen
Befestigung in der Nut (D)
einrasten.
!
07
PrecisionPlane-Laser 3D Pro
4
1. 3.
2.
DE
Horizontales und vertikales Nivellieren
Das Lasergerät anschalten. Jetzt ist die Sensor-Automatik aktiv und nivelliert
das Lasergerät automatisch aus. Sobald die Nivellierung abgeschlossen ist und
die auto-LED konstant leuchtet, kann horizontal bzw. vertikal nivelliert werden.
Die maximale Genauigkeit wird bei abgeschlossener Nivellierung erzielt.
Die Laser können einzeln mit den Tasten H oder V ein- bzw. ausgeschaltet
werden (Tasten kurz drücken).
Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs
von 2° befindet, blinken die Laserlinien. Positionieren Sie das Gerät so,
das es sich innerhalb des Nivellierbereichs befindet.
!
Justierung mit frei
beweglichem Sockel Justierung mit
Seitenfeinantrieb
08
5
6
DE
Neigungsfunktion, bis max 2°
Horizontale Neigung einstellen, bis max 2° (X, Y-Achse)
Mit der Aktivierung der Neigungsfunktion wird die Sensor-Automatic aus-
geschaltet. Dazu die Taste 14 (Neigungsfunktion ein) lange drücken, bis die
LED Neigungsfunktion (18) schnell blinkt. Jetzt kann die Neigung motorisch
eingestellt werden. Zur Neigungseinstellung die H- oder V-Taste permanent
drücken. Wenn die Laser blinken, ist der maximale Neigungsbereich erreicht.
Mit der Taste 14 (kurz drücken) werden die Achsen umgeschaltet. Die LED
Neigungsfunktion (18) blinkt langsam.
Bei der Neigungsfunktion sind die Laserlinien nicht mehr horizontal
bzw. vertikal ausgerichtet. Das gilt insbesonders für verstellte Laser-
linien. Zum horizontalen bzw. vertikalen Nivellieren die Neigungs-
funktion deaktivieren. Dazu das Gerät aus- und wieder anschalten
oder die Taste 14 (Neigungsfunktion ein) lange drücken, bis die
Laserlinien automatisch verfahren.
!
3 Sek.
3 Sek. 1 Sek.
Verstellen der X-Achse bis max. 2°
Die LED Neigungsfunktion (18) blinkt schnell.
Verstellen der Y-Achse bis max. 2°
Die LED Neigungsfunktion (18) blinkt langsam.
09
PrecisionPlane-Laser 3D Pro
7
8
3 Sek.
DE
Vertikale Neigung einstellen, bis max 2° (X, Y-Achse)
Verstellen beider Achsen
X-Achse: Die LED Neigungsfunktion (18) blinkt schnell.
Y-Achse: Die LED Neigungsfunktion (18) blinkt langsam.
3 Sek. 1 Sek.
Neigungsfunktion > 2°
Größere Neigungen können mit der optionalen Winkelplatte, Art-Nr. 080.75
angelegt werden. Dazu ein Kurbelstativ verwenden, z.B. Kurbelstativ P
300 cm, Art-Nr. 080.39. Siehe nachfolgende Abbildungen.
TIPP: Zuerst die Winkelplatte auf Null stellen und das Gerät selbständig
ausrichten lassen. Dann die Sensor-Automatic mit der Taste 14 (Neigungs-
funktion ein) ausschalten. Anschließend das Gerät in den gewünschten
Winkel neigen.
Neigung einstellen > 2°
3 Sek.
10
9
DE

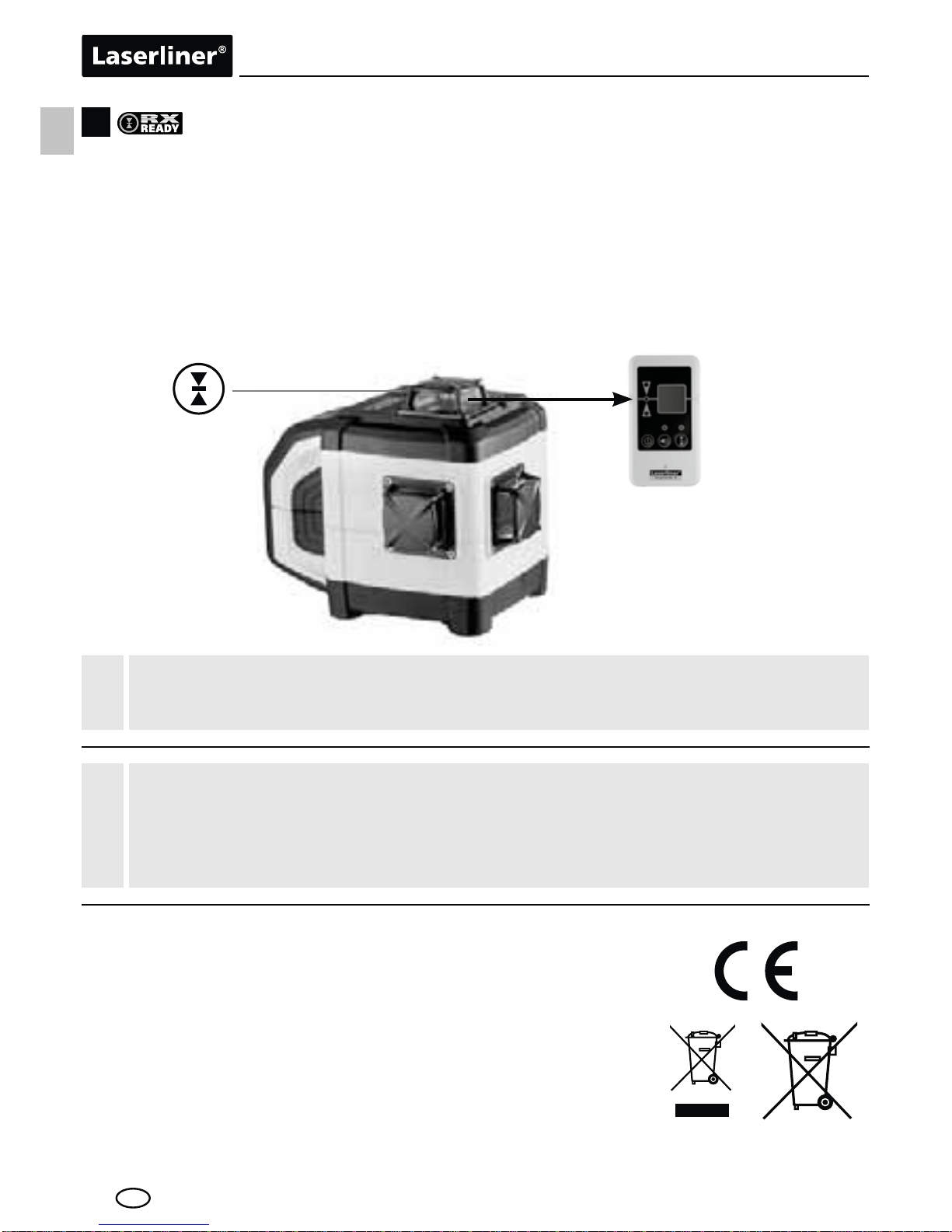

Handempfängermodus
Optional: Arbeiten mit dem Laserempfänger RX
Beachten Sie die Bedienungsanleitung des Laserempfängers
für Linienlaser.
!
Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr
sichtbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeiten mit
dem Laserempfänger den Linienlaser durch Drücken der Taste 14 (Handemp-
fängermodus ein / aus) in den Handempfängermodus schalten. Jetzt pulsieren
die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler.
Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden
360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen
Bereichen der Linie, kommen, die technisch bedingt sind. Dies kann
zu unterschiedlichen Reichweiten im Handempfängermodus führen.
!
1 Sek.
EU-Bestimmungen und Entsorgung
Das Gerät erfüllt alle erforderlichen Normen für den
freien Warenverkehr innerhalb der EU.
Dieses Produkt ist ein Elektrogerät und muss nach der
europäischen Richtlinie für Elektro- und Elektronik-
Altgeräte getrennt gesammelt und entsorgt werden.
Weitere Sicherheits- und Zusatzhinweise unter:
www.laserliner.com/info
