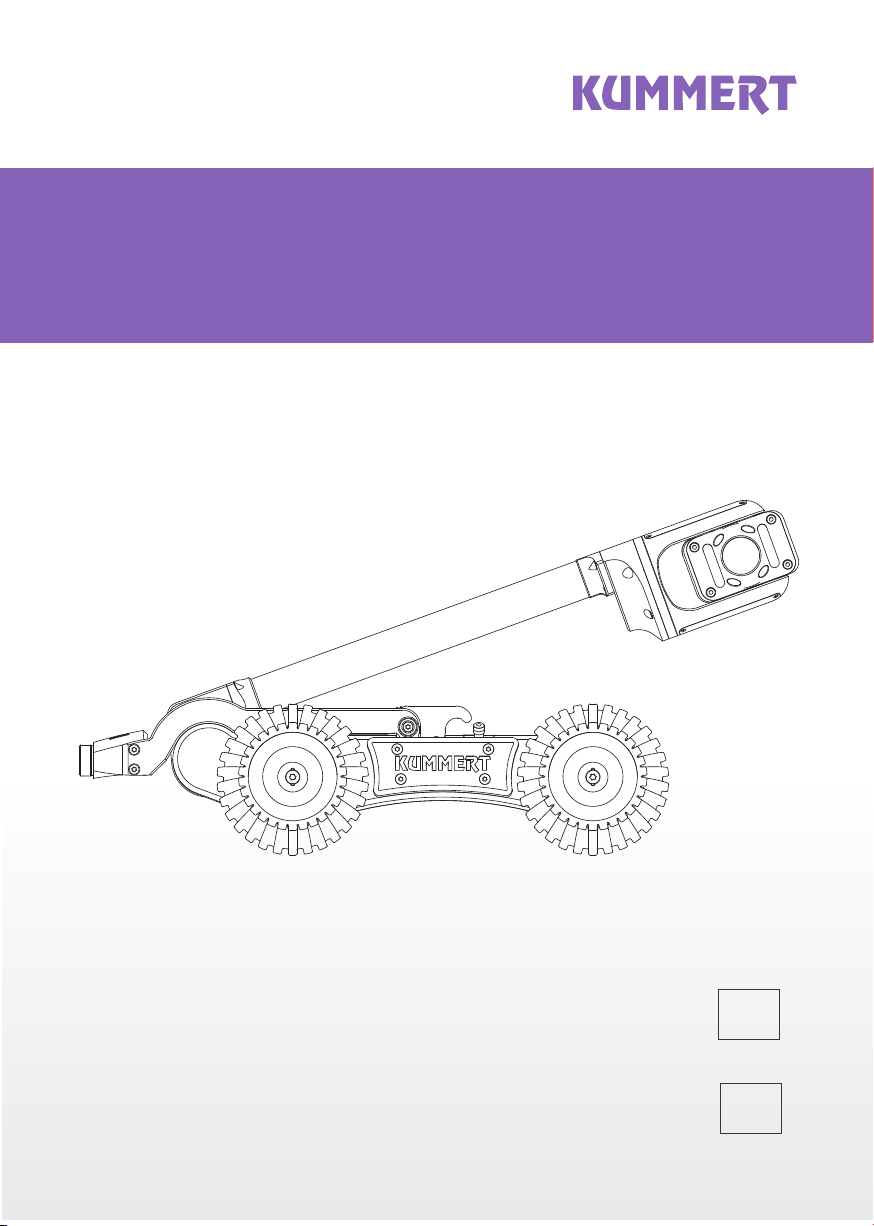

Kummert F-200 HD User manual
BEDIENUNGSANLEITUNG
F-200 HD
INSTRUCTION MANUAL
F-200 HD
F-200 HD
DE
EN
DEDE2
Deutsch (Original)
Auage / Version: 1/2023
Erstellungsdatum: 2023
© Kummert GmbH
Albert-Einstein-Str. 8
97447 Gerolzhofen
Auf die Bedienungsanleitung und alle darin enthaltenen
Informationen, Fotos und Zeichnungen bestehen
Eigentumsrechte der Kummert GmbH.
Ihre Verwendung ist im Rahmen der Nutzung des Geräts
zulässig. Eine darüber hinaus gehende Verwendung ist ohne
schriftliche Genehmigung des Herstellers nicht gestattet.
Anleitung für zukünftiges Lesen aufbewahren!
DE
DEDE 3
INHALT
Einführung................................................................................................................................ 4
Zu dieser Anleitung.................................................................................................................................. 4
Symbolerklärung ...................................................................................................................................... 4
Sicherheit.................................................................................................................................. 5
Bestimmungsgemäßer Gebrauch ........................................................................................................ 5
Zielgruppe .................................................................................................................................................. 5
Sicherheitshinweise ................................................................................................................................. 5
Vorbereitung ............................................................................................................................ 6
Lieferung .................................................................................................................................................... 6
Verpackung ................................................................................................................................................ 7
Lagerung .................................................................................................................................................... 7
Transport .................................................................................................................................................... 7
Produktbeschreibung.............................................................................................................. 7
Kurzbeschreibung .................................................................................................................................... 7
Technische Daten - Fahrwagen ............................................................................................................ 7
Technische Daten - Kamera .................................................................................................................. 8
Komponenten ........................................................................................................................................... 8
Montage.................................................................................................................................. 10
Räder und Spurverbreiterungen montieren ...................................................................................10
F-200 HD mit Kabel verbinden ..........................................................................................................10
Innendruck anpassen............................................................................................................ 11
Ventildeckel entfernen ..........................................................................................................................11
Innendruck erhöhen .............................................................................................................................11
Innendruck verringern ..........................................................................................................................11
Ventildeckel montieren .........................................................................................................................11
Bedienung............................................................................................................................... 12
F-200 HD in den Schacht ablassen ....................................................................................................12
F-200 HD aus dem Schacht einholen ...............................................................................................13
Funktionsübersicht ................................................................................................................................13
Demontage ............................................................................................................................. 15
Räder und Spurverbreiterungen demontieren ..............................................................................15
F-200 HD vom Kabel trennen ............................................................................................................15
Hilfe bei Störungen................................................................................................................ 16
Reinigung ................................................................................................................................ 16
Instandhaltung und Wartung............................................................................................... 16
Entsorgung.............................................................................................................................. 17
Notizen.................................................................................................................................... 34
DEDE4
EINFÜHRUNG
Zu dieser Anleitung
Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren
unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden.
Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und
verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller
angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.
Darüber hinaus gelten die lokalen Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen für den Einsatzbereich der Geräte.
Symbolerklärung
Die Sicherheitshinweise bringen durch Symbol und Signalwort das Ausmaß der Gefährdung
zum Ausdruck, lassen Ort und Art der Gefahr erkennen und enthalten Hinweise zur
Vermeidung.
WARNUNG
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann,
wenn sie nicht gemieden wird.
VORSICHT
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise
gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen kann,
wenn sie nicht gemieden wird.
HINWEIS
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche
Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden
wird.
TIPP Dieses Symbol hebt nützliche Tipps und Informationen hervor, die für eine
eziente und störungsfreie Bedienung des Geräts zu beachten sind.
DEDE 5
SICHERHEIT
Bestimmungsgemäßer Gebrauch
Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von
Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck
hinausgehende Nutzung gilt als nicht bestimmungsgemäß.
Zielgruppe
Diese Anleitung und die Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure
oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden,
dokumentierten Unterweisung.
Sicherheitshinweise
Im folgenden Abschnitt sind Restrisiken benannt, die vom Gerät auch bei
bestimmungsgemäßem Gebrauch ausgehen können.
WARNUNG
Elektrische Spannung!
Bei Beschädigungen an der Isolation oder einzelnen Bauteilen besteht Lebensgefahr
durch elektrischen Strom.
• Schalten Sie die Geräte bei Nichtgebrauch, Wartungs- und Reinigungsarbeiten aus
• Beenden Sie die Inspektion bei Beschädigungen unverzüglich und lassen Sie diese
von einer zertizierten Servicestelle beheben
WARNUNG
Verletzungsgefahr!
Bewegliche Teile am Fahrwagen können zu Verletzungen (z.B. Hautabschürfung,
Quetschung) führen.
• Greifen Sie niemals unter den Hubarm.
• Greifen Sie niemals unter den Kabelarm.
• Greifen Sie niemals in die sich drehenden Räder.
WARNUNG
Verletzungsgefahr!
Der Fahrwagen kann in den Schacht stürzen.
• Stellen Sie sicher, dass sich niemand im Schacht aufhält.
• Sichern Sie den Schacht durch ein Schachtgitter.
DEDE6
VORBEREITUNG
Lieferung
TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend
gemacht werden, reklamieren Sie deshalb Mängel direkt.
Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen.
Melden Sie Transportschäden direkt beim Transporteur.
Der Standard-Lieferumfang des F-200 HD beinhaltet:
• F-200 HD
• Schutzkappe (Anschluss Kabel)
• Transportkoer F-200 HD
• Bedienungsanleitung
• Zubehörkoer
• Luftpumpe
WARNUNG
Blendgefahr!
Die LEDs der Kameras können die Augen blenden.
• Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten
WARNUNG
Gefahr photosensitiver Anfälle!
Während des Betriebs des Fahrwagens werden die LEDs geblitzt. Dies kann bei
lichtempndlichen Personen zu epileptischen Anfällen oder Bewusstseinsstörungen
führen und kann auch Personen betreen, die nicht an Epilepsie erkrankt sind. Daher
unbedingt Folgendes beachten:
• Niemals direkt in die blitzenden LEDs schauen!
• Blitzende LEDs nie auf Personen oder Autofahrer etc. richten!
• Bei Auftreten epilepsieähnlicher Symptome alle Arbeiten sofort unterbrechen und
an einen Arzt wenden!
WARNUNG
Laserstrahlung!
Die Laserstrahlung kann die Augen schädigen.
• Nicht in den Laserstrahl blicken
• Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten
DEDE 7
Verpackung
TIPP Heben Sie die Verpackung für evtl. Versand und Lagerung auf
Lagerung
Die Geräte und das Zubehör sind stets unter den folgenden Bedingungen zu lagern:
• Nicht im Freien aufbewahren
• Trocken und staubfrei lagern
• Anschlüsse durch Schutzkappen verschließen
Transport
Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen
Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass der Fahrwagen vor
äußerer Krafteinwirkung geschützt ist. Transportieren Sie den Fahrwagen und das Zubehör
deshalb stets in den jeweiligen Transportkoern.
PRODUKTBESCHREIBUNG
Kurzbeschreibung
Mit seinen diversen Radsätzen und Spurverbreiterungen deckt der F-200 HD die Inspektion
von Nennweiten ab DN200 bis hin zu DN800 ab. Durch den stufenlos verstellbaren
Hubarm bendet sich die Kamera dabei immer in der Rohrmitte. Der F-200 HD ist eine
Systemkomponente. Zum Betrieb wird eine Kabeltrommel und ein Grundgerät benötigt.
Technische Daten - Fahrwagen
Einsatzbereich ab DN 200 - DN 800
Länge gesamt 626,5 mm
Gewicht 22,6 kg (Spurverbreiterungen, 125mm Granulaträdern )
Kameraadaptierung fest verbaut, elektronischer Hubarm
Min. Schachtdurchmesser 600 mm
• Radsatz 125mm, Korund
• Radsatz 125mm, Gummi
• Schrauben kurz
• Schrauben mittel
• Schrauben lang
• Satz Spurverbreiterungen 25mm
• Satz Spurverbreiterungen 45mm
• Drehmomentschlüssel
• Ablassseil
DEDE8

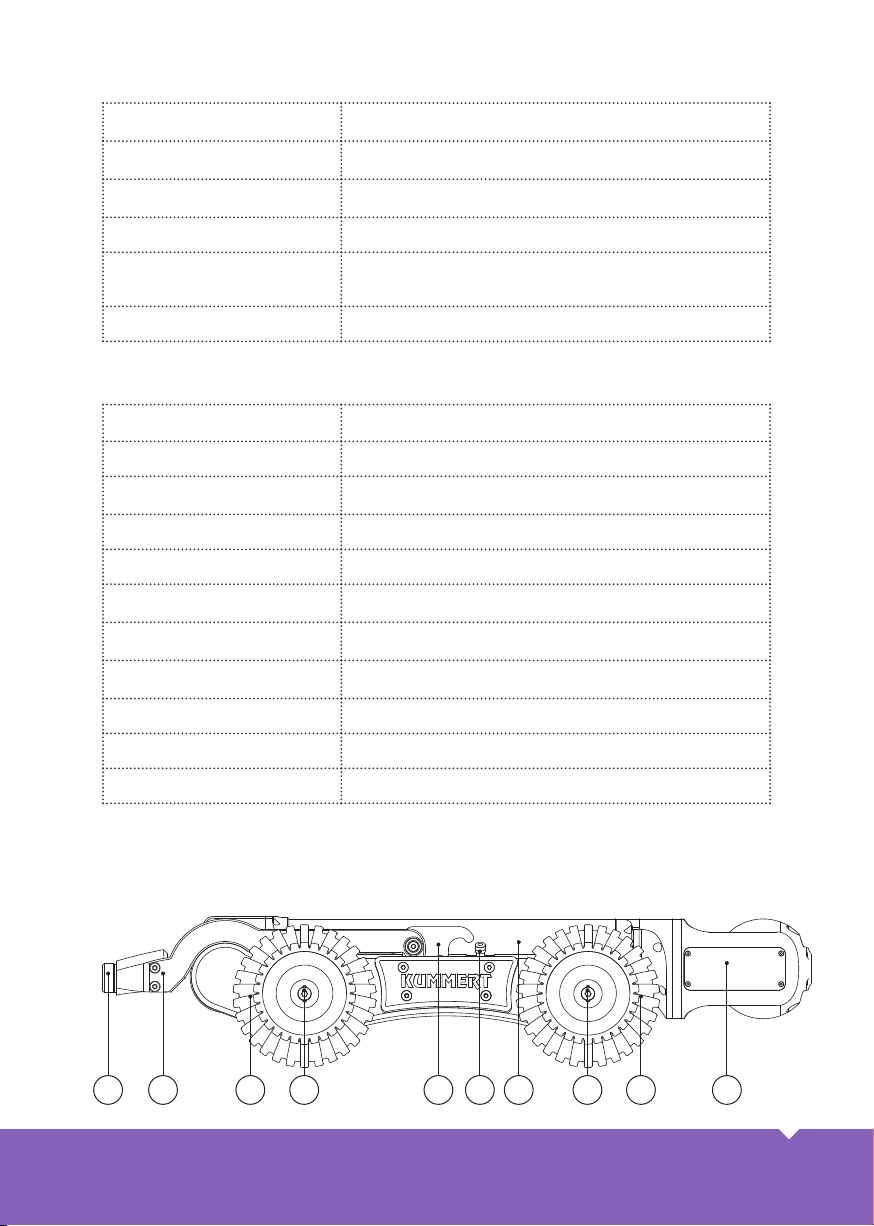

Komponenten
12 435 6 7 4 3 8
F-200 HD Seite
Geschwindigkeit 5 - 30 cm/s
Antrieb lenkbar, Allrad
Motor 4 x 30 W EC bürstenlos
Spurhalteassistent ja
Messgenauigkeit
Neigungsmessung
0,1°
Ortungssender 512 Hz oder 640 Hz
Technische Daten - Kamera
Fokus einstellbar
Schärfebereich 1 cm - ∞
Sensorauösung 1984 px x 1225 px
Beleuchtung 1440 lm
Aufrechtes Bild ja
Schwenkbereich +/- 140°
Drehbereich endlos
Blickbereich +/- 180°
Belichtungssteuerung automatisch oder manuell
Zoom 2-fach optisch, 2-fach digital
Laser Klasse 2
DEDE 9

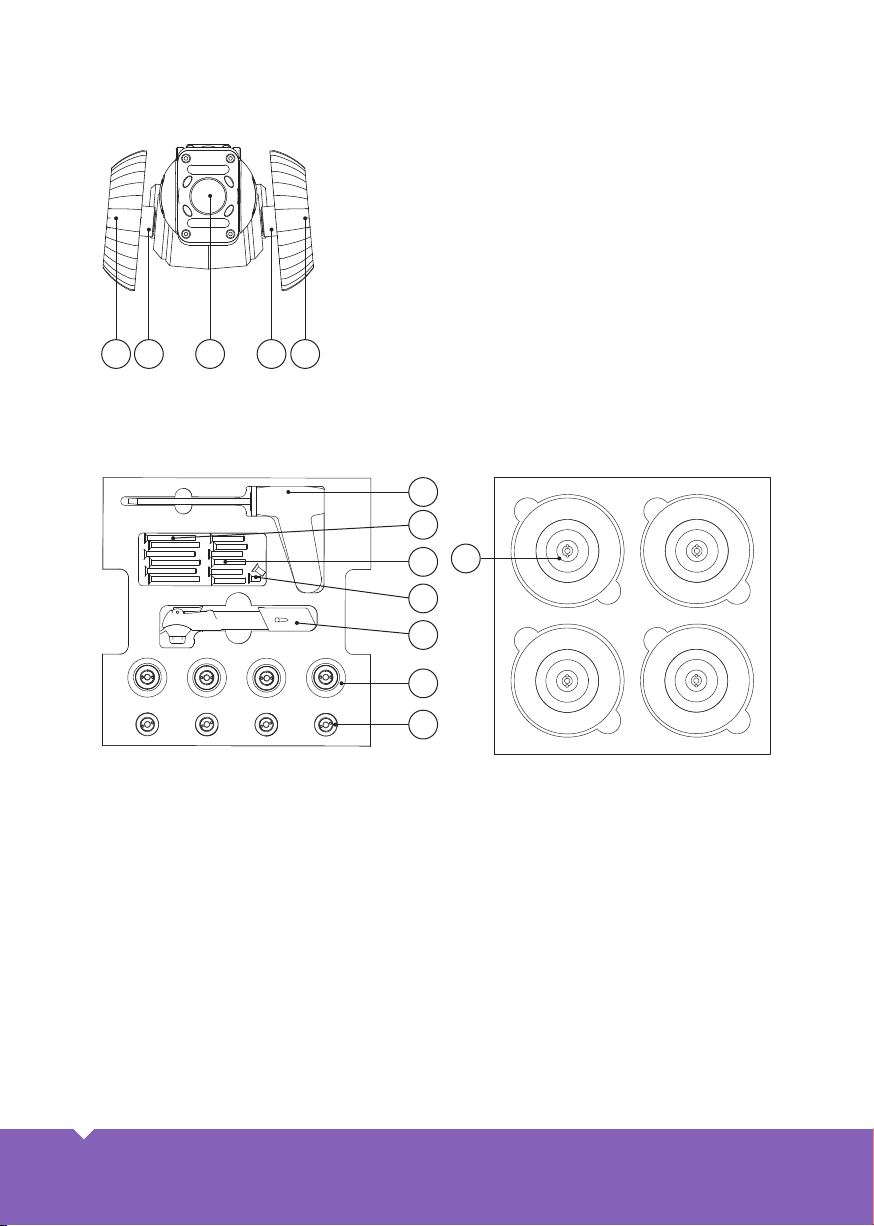

1 Anschlussbuchse Kabel
2 Kabelarm
3 Rad
4 Verschraubung Rad
5 Ablassvorrichtung
6 Ventil
7 Hubarm
8 Kamera
9 Spurverbreiterung
1 Drehmomentschlüssel
2 Schrauben lang
3 Schrauben mittel
4 Schrauben kurz
5 Luftpumpe
6 Spurverbreiterungen 45mm
7 Spurverbreiterungen 25mm
8 Radsatz 125mm, Korund
39 9 38
Zubehörkoer untenZubehörkoer oben
F-200 HD vorne
4
3
1
6
7
5
8
2
DEDE10
MONTAGE

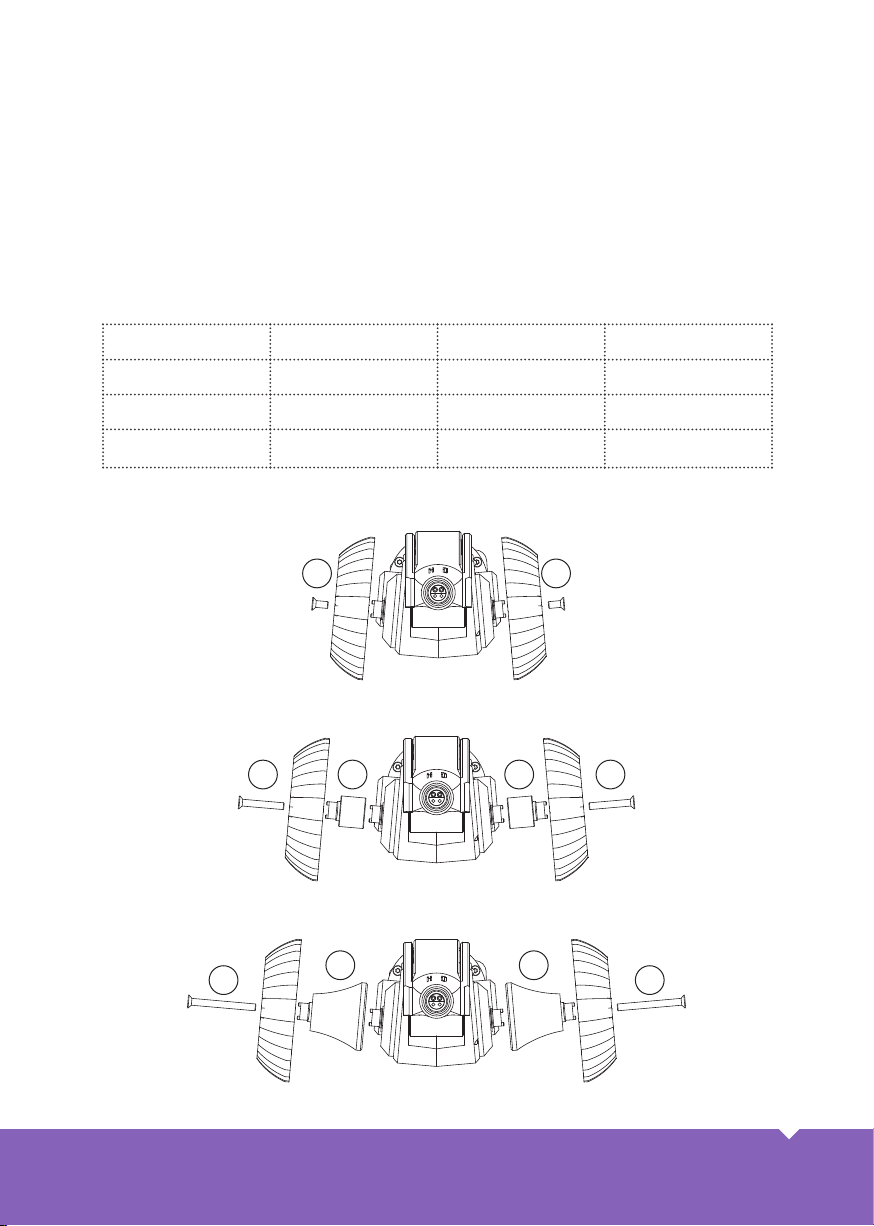

Räder und Spurverbreiterungen montieren
Wählen Sie die passende Kombination aus Spurverbreiterungen und Rädern für den zu
inspizierenden Rohrdurchmesser.
Rohrdurchmesser Spurverbreiterung Radsatz Schrauben
ab 200mm nein 125mm kurz (1)
ab 300mm 25mm (2) 125mm mittel (3)
ab 500mm 45mm (4) 125mm lang (5)
1 1
4
5 5
4
32 2 3
ab DN200
ab DN300
ab DN500
Zum Betrieb des F-200 HD wird das Pro HD/ Pro NG, proTab und eine Kabeltrommel der
HD-Generation benötigt. Lesen Sie vor Gebrauch alle relevanten Bedienungsanleitungen
sorgfältig durch.
