GXP1160/GXP1165

Small-Medium Business IP Phone

Quick Start Guide

Content

English.............................................................................1

简体中文.........................................................................7

Español...........................................................................13

Français..........................................................................19

Deutsch.........................................................................25

Italiano...........................................................................31

Русскй...........................................................................37

The GXP1160/GXP1165 is not pre-congured to sup-

port or carry emergency calls to any type of hospital,

law enforcement agency, medical care unit (“Emer-

gency Service(s)”) or any other kind of Emergency

Service. You must make additional arrangements

to access Emergency Services. It is Your responsi-

bility to purchase SIP-compliant Internet telephone

service, properly congure the GXP1160/GXP1165

to use that service, and periodically test your con-

guration to conrm that it works as You expect. If

You do not do so, it is Your responsibility to purchase

traditional wireless or landline telephone services to

access Emergency Services.

GRANDSTREAM DOES NOT PROVIDE CON-

NECTIONS TO EMERGENCY SERVICES VIA THE

GXP1160/GXP1165. NEITHER GRANDSTREAM

NOR ITS OFFICERS, EMPLOYEES OR AFFILIATES

MAY BE HELD LIABLE FOR ANY CLAIM, DAMAGE,

OR LOSS, AND YOU HEREBY WAIVE ANY AND ALL

SUCH CLAIMS OR CAUSES OF ACTION ARISING

FROM OR RELATING TO YOUR INABILITY TO USE

THE GXP1160/GXP1165 TO CONTACT EMERGEN-

CY SERVICES, AND YOUR FAILURE TO MAKE AD-

DITIONAL ARRANGEMENTS TO ACCESS EMER-

GENCY SERVICES IN ACCORDANCE WITH THE

IMMEDIATELY PRECEDING PARAGRAPH.

GXP1160/GXP1165 is a next generation small-to-medium business IP phone that

features single SIP account, up to 2 call appearances, a 128x40 graphical LCD, 3

XML programmable context-sensitive soft keys, dual network ports with integrat-

ed PoE (GXP1165 only), 3-way conference, and Electronic Hook Switch (EHS)

with Plantronics headset. The GXP1160/1165 delivers superior audio quality, rich

and leading edge telephony features, personalized information and customizable

application service, automated provisioning for easy deployment, advanced se-

curity protection for privacy, and broad interoperability with most 3rd party SIP

devices and leading SIP/NGN/IMS platforms. It is a perfect choice for small-to-

medium businesses looking for a high quality, feature rich IP phone with highly

affordable cost.

PACKAGE CONTENTS:

OVERVIEW:

1 2

WARNING: Please DO NOT power cycle the GXP1160/GXP1165 when the

LED lights are ashing during system boot up or rmware upgrade. You may cor-

rupt rmware images and cause the unit to malfunction.

1 x Quick Start Guide

1 x GXP1160/GXP1165

Main Case

1 x Handset

1 x Phone Cord1 x Ethernet Cable

1 x 5V Power Adapter

1 x Phone Stand

WARNING: Use only the power adapter included in the GXP1160/GXP1165

package. Using an alternative non-qualied power adapter may possibly damage

the unit.

PRECAUTIONS:

PHONE SETUP:

To setup the GXP1160/GXP1165, follow the steps below:

1. Connect the handset and main phone case with the phone cord;

2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a

router (LAN side of the router) using the Ethernet cable;

3. Connect the 5V DC output plug to the power jack on the phone; plug the power

adapter into an electrical outlet. If a PoE switch is used for GXP1165 in step 2,

step 3 could be skipped;

4. The LCD will display provisioning or rmware upgrade information. Before con-

tinuing, please wait for the date/time display to show up;

5. Using the phone embedded web server or keypad conguration menu, you can

further congure the phone using either a static IP or DHCP.

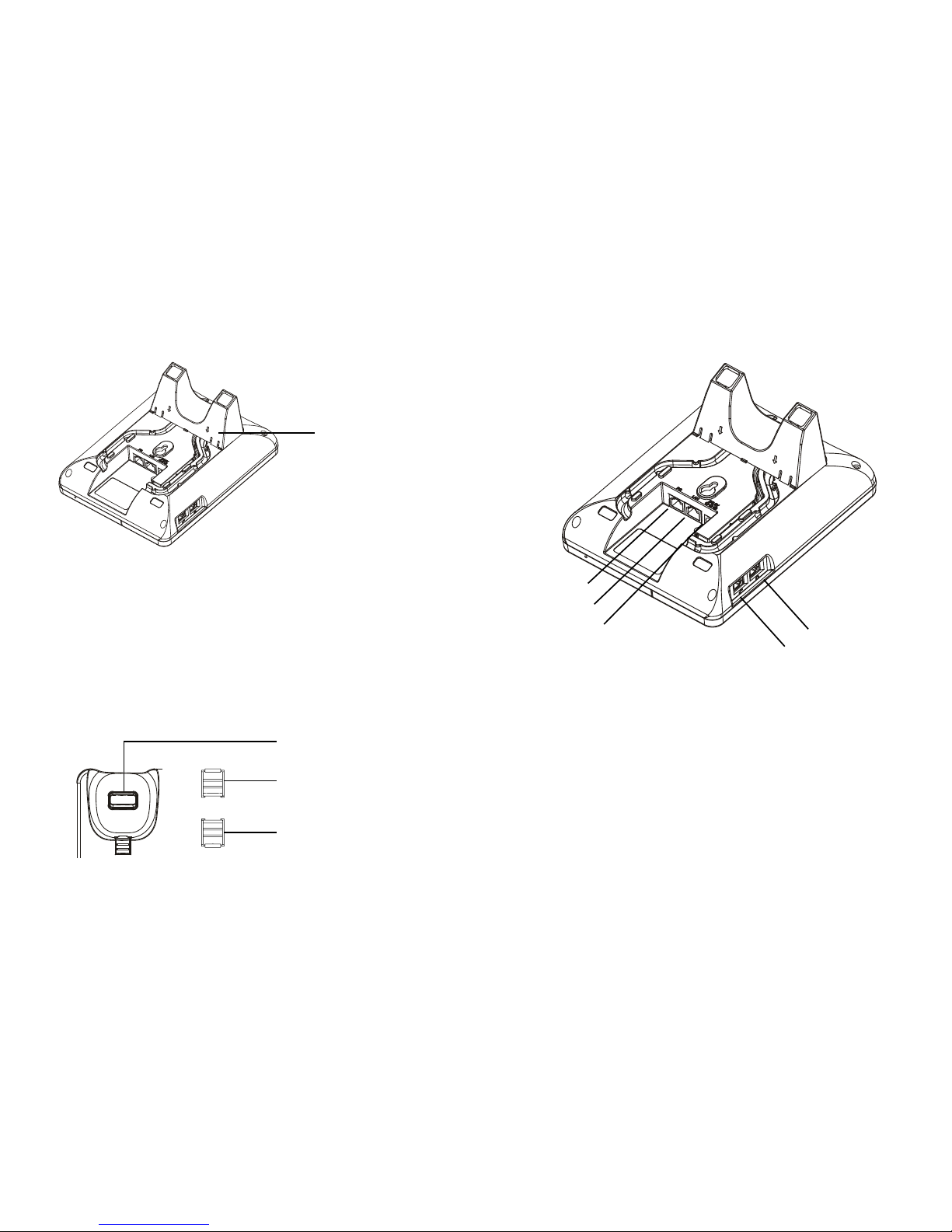

Installing the phone stand:

1. Attach the phone stand to the back of the phone where there is slot for the

phone stand;

2. Pull out the tab on from the handset cradle (see gure below);

3. Rotate the tab and plug it back into the slot with the extension up to hold the

handset.

Tab with extension up

Install the phone

stand to the slot on

the back.

Handset Rest

Tab with extension down

PC Port

LAN Port

Power Port Headset Port

Handset Port

CONNECTING THE PHONE:

3 4

Congure the GXP1160/GXP1165 using the Keypad:

1. Make sure the phone is idle;

2. Press the “MENU” button to access the keypad MENU to congure the phone;

3. Select MENU-> Cong, to congure settings for SIP Proxy, Outbound Proxy, SIP

User ID, SIP Auth ID and SIP Password;

4. Follow MENU options to congure the basic features of the phone. For example:

the IP address if using a static IP. For details, please check GXP1160/GXP1165

User Manual;

5. Please contact your ITSP (Internet Telephony Service Provider) for additional

settings that may be necessary to congure the phone.

1. To access the MENU, press the round MENU button;

2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons;

3. Press the round MENU button to conrm a menu selection;

4. The phone automatically exits MENU mode with an incoming call, the phone

goes off-hook or the MENU mode is left idle for 60 seconds.

Tips For Using the Keypad:

1. Ensure your phone is powered up and connected to the Internet;

2. Press MENU button to go into menu of the phone;

3. Press the “down” arrow button to “Status” and press MENU button to see the

IP address;

4. Type the phone’s IP address in your PC browser (see gure on right);

5. The default password for administrator is “admin”; the default password for end

user is “123”.

Note: For the detailed user manual, please download from:

http://www.grandstream.com/support

Soft Keys

Message Waiting Indicator

Phonebook

Navigation Keys

Menu/OK Key

Messsage

Hold

Transfer

Flash

Conference

Standard Keypad

Speaker

Volume

Send

PHONE CONFIGURATION:

Congure the GXP1160/GXP1165 using a Web Browser:

5 6

GXP1160/GXP1165不预设对医院，执法机

构，医疗中心(急救服务)以及各种紧急服务的

紧急通话服务。用户必须自行设定紧急通话功

能。用户必须自行购买SIP兼容的网络电话服

务，正确的设定GXP1160/GXP1165使用该

服务，并定期测试您的配置以确保GXP1160/

GXP1165如预期工作，否则请购买传统无线

或有线电话服务来拨打紧急通话。

Grandstream Networks 公司的

GXP1160/GXP1165不支持紧急通话服

务。Grandstream Networks 公司、其管理者

和员工以及其相关机构对此所造成的任何索

赔、损失或者损害都不负有任何法律追究责

任。在此，您将无权对任何以及所有由于无法

通过GXP1160/GXP1165拨打紧急电话以及

没有遵照前段文字描述而造成紧急通话失败的

事件提出诉讼。

警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断

开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法

启动。

警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器

有可能对设备造成损害。

设备包装清单:

GXP1160/GXP1165话机（1台）电话手柄（1个）电源适配器（1个）

网线（1根）手柄连线（1根）

桌面支架（1个）

快速安装手册（1本）

注意事项:

产品概览:

GXP1160/GXP1165是一款功能丰富的下一代中小型商务级IP电话。它支持

128x40图形化LCD显示屏，单个SIP账号，2条线路通讯，3个可编辑XML应用

程序软按键，2个10/100Mbps自适应交换式以太网接口（GXP1165支持PoE供

电），3方会议，以及与Plantronics耳机兼容的EHS（Electronic Hook Switch）功

能。GXP1160/GXP1165具有优异的高清晰语音质量和丰富完备的电话功能。它

支持自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广

泛兼容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求性价比的商务用户

来说， GXP1160/GXP1165将是理想的选择。

7 8

安装电话:

安装电话桌面支架:

1. 将桌面支架插入电话背面的支架插槽中；

2. 如下图所示，将话机手柄槽下方的扣机零件取出；

3. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用桌面支

架时，手柄可以稳定扣入手柄槽中，不会滑落。

话机手柄插槽

凸出处向上

凸出处向下

电话的连接:

PC端口

网络连接端口

5V电源耳机

手柄

连线步骤：

1. 用手柄连线连接电话手柄和电话主机；

2. 用网线连接电话的网络接口和外部网络接口，如集线器或交换机上的RJ-45网络

接口；

3. 用5V电源适配器连接电话电源接口和交流电源插座。若在步骤2中使用PoE交换

机与GXP1165连接，用户可略过步骤3；

4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；

5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从

而获得网络连接。

将桌面支架插入

电话背面的支架

插槽中。

9 10

使用GXP1600/GXP1165键盘:

1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；

2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；

3. 按下菜单/确定按键确定选项；

4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之

后，电话将自动退出菜单选项。

电话的配置:

1. 请确保电话的电源及网络连接；

2. 按下菜单/确定按键进入菜单选项；

3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示话

机IP地址；

4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；

5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户密

码是“123”。

通过键盘配置GXP1160/GXP1165:

1. 确保电话处于空闲状态；

2. 按下菜单/确定按键进入菜单选项；.

3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册新

的SIP账号；

4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP1160/

GXP1165产品用户手册获得更多详细配置信息；

5. 如有其他需要的设置，请联系您的服务提供商。

备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:

http://www.grandstream.com/support

软按键

信息指示灯

电话簿

导航键

菜单/OK

消息

保持

转接

切换

会议

标准键盘

免提

音量

发送

通过WEB浏览器配置GXP1160/GXP1165:

11 12

El GXP1160/GXP1165 no esta pre-congurado para

soportar o realizar llamadas de emergencia a ningún

tipo de hospital, agencia policial, unidad de cuidado

medico o cualquier otro servicio de emergencia. Es

su responsabilidad contratar un servicio de telefonía

de Internet compatible con el protocolo SIP, cong-

urar el GXP1160/GXP1165 para utilizar dicho servi-

cio y periódicamente probar esta conguración para

conrmar que este trabajando como usted espera. Si

es requisito no es completado, es su responsabilidad

contratar un servicio de telefonía ja o celular para

tener acceso a servicios de emergencia.

GRANDSTREAM NO PROVEE CONEXIONES A SER-

VICIOS DE EMERGENCIA A TRAVÉS DEL GXP1160/

GXP1165. NI GRANDSTREAM NI NINGUNO DE

SUS OFICIALES, EMPLEADOS O AFILIADOS SON

RESPONSABLES DE NINGUNA DEMANDA, DAÑO

O PERDIDA QUE ESTO PUEDA OCASIONAR Y ME-

DIANTE ESTE COMUNICADO USTED RENUNCIA A

CUALQUIER RECLAMO O CONSECUENCIA PRO-

VENIENTE O RELACIONADO DE LA INHABILIDAD

DE CONTACTAR SERVICIOS DE EMERGENCIAS

CON EL GXP1160/GXP1165 Y SU FALTA DE NO

HABER HECHO LOS ARREGLOS DE LUGAR PARA

ACCESAR ESTOS SERVICIOS DE EMERGENCIA

DE ACUERDO CON EL PÁRRAFO ANTERIOR.

LO QUE CONTIENE EL PAQUETE:

INFORMACIÓN GENERAL:

ADVERTENCIA: No apague el GXP1160/GXP1165 cuando las luces indica-

doras se encuentren en estado intermitente al momento de iniciar el equipo o ac-

tualizar el rmware. Esto podría ocasionar que la unidad no continúe funcionando

correctamente.

ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete

del GXP1160/GXP1165. Utilizar un adaptador de poder alternativo no certicado

podría dañar su unidad.

1 x Unidad Principal 1 x Auricular

1 x Cable Telefónico1 x Cable de Red Ethernet

1 x Fuente de poder de 5V

1 x Guía de Instalación Rápida

1 x Soporte para el Teléfono

PRECAUCIONES:

El GXP1160/1165 es la nueva generación de teléfonos IP para pequeñas y me-

dianas empresas que cuenta con una sola cuenta SIP, hasta 2 llamadas simulta-

neas, una pantalla gráca LCD de 128x40 pixeles, 3 teclas programables XML,

doble puerto de red con PoE integrado (solo GXP1165), conferencia tripartita y

descolgado electrónico (EHS) con los auriculares Plantronics. El GXP1160/1165

ofrece audio de alta delidad (HD), cuenta con las principales funcionalidades

de telefonía de ultima generación, posee información personalizada y servicio

de aplicaciones personalizables, aprovisionamiento automatizado para facilitar la

programación e instalación, protección de seguridad avanzada para mayor priva-

cidad, posee una amplia interoperabilidad con la mayoría de las 3 ª compañías

líderes de dispositivos y plataformas SIP/NGN/IMS. Es una opción perfecta para

las pequeñas y medianas empresas que buscan un teléfono de alta calidad y rico

en funciones de telefonía IP con un costo muy accesible.

13 14

INSTALACIÓN DEL TELÉFONO:

1. Conecte la base en la parte posterior de Teléfono, donde esta la ranura para

el soporte;

2. Halé la lengüeta de la horquilla del auricular;

3. Gire la pestaña y vuelva a insertarla en la ranura del teléfono para sostener la

bocina.

Lengüeta con extensión

hacia arriba

Descanso del Auricular

Lengüeta con extensión

hacia abajo

CONECTANDO EL TELÉFONO:

Para congurar el GXP1160/GXP1165, siga estos pasos:

1. Conecte el auricular a la unidad utilizando el cable telefónico;

2. Conecte el puerto LAN del teléfono al conector RJ-45 de un hub/switch o router

usando el cable Ethernet;

3. Conecte el adaptador de 5V DC en el conector de alimentación del teléfono en

la parte posterior, luego conecte el adaptador en una toma de corriente, si esta

usando un switch PoE puede omitir este paso (GXP1165 solamente);

4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actualización

de rmware. Antes de continuar espere hasta que la pantalla muestra la hora y

la fecha;

5. Utilizando la interfase Web integrada accediendo la dirección IP del teléfono

en un navegador Web o mediante el teclado, congure el teléfono utilizando una

dirección IP estática o dinámica con DHCP.

Puerto PC

Puerto LAN

Alimentación Puerto de receptor

de cabeza

Puerto del

auricular

Instale el soporte del

teléfono a la ranura de

la parte posterior.

Instalación de la base del teléfono:

15 16

Other manuals for GXP1160

This manual suits for next models

Table of contents

Languages:

Other Grandstream Networks IP Phone manuals

Grandstream Networks

Grandstream Networks GXP2170 Installation guide

Grandstream Networks

Grandstream Networks GXV3175 Xml based downloadable phonebook User manual

Grandstream Networks

Grandstream Networks GXP1620 User manual

Grandstream Networks

Grandstream Networks GXV3275 User manual

Grandstream Networks

Grandstream Networks GXP1610 User manual

Grandstream Networks

Grandstream Networks GXV300 Series User manual

Grandstream Networks

Grandstream Networks GRP2614 User manual

Grandstream Networks

Grandstream Networks GXP2135 User manual

Grandstream Networks

Grandstream Networks GRP26 Series User manual

Grandstream Networks

Grandstream Networks DP750 Instruction Manual

Grandstream Networks

Grandstream Networks GRP261 Series User manual

Grandstream Networks

Grandstream Networks GXP1160 User manual

Grandstream Networks

Grandstream Networks GXP1610 Instruction Manual

Grandstream Networks

Grandstream Networks GXV3275 Instruction Manual

Grandstream Networks

Grandstream Networks GXP2140 User manual

Grandstream Networks

Grandstream Networks GXP2000EXT User manual

Grandstream Networks

Grandstream Networks GRP2601 Instruction Manual

Grandstream Networks

Grandstream Networks GRP2634 User manual

Grandstream Networks

Grandstream Networks BudgeTone 200 User manual

Grandstream Networks

Grandstream Networks GXP2100 User manual

Grandstream Networks

Grandstream Networks GRP26 Series User manual

Grandstream Networks

Grandstream Networks GXP2130 Series Instruction Manual

Grandstream Networks

Grandstream Networks GRP2601 User manual

Grandstream Networks

Grandstream Networks GXP2110 User manual

Popular IP Phone manuals by other brands

Alcatel

Alcatel 4028 manual

Polycom

Polycom Polycom VVX 600 quick reference

Polycom

Polycom SoundPoint IP 450 datasheet

Cisco

Cisco SPA-500 Series user guide

Polycom

Polycom SoundPoint IP 650 user guide

Proximus

Proximus Maestro 3016 IP quick start guide

Fanvil

Fanvil X4 user manual

Cisco

Cisco 7962 user guide

Snom

Snom 320 quick start guide

Yealink

Yealink Yealink SIP-T46G Guide

Avaya

Avaya 4625SW user guide

Yealink

Yealink SIP-T52S quick start guide

Nortel

Nortel 1140E Getting started

Nexotek

Nexotek NT-P500 user manual

Avaya

Avaya Integral 5 R3.0 user guide

GE 28320EE2 - Dect 6.0 InfoLink 2 user guide

Avaya

Avaya 4600 Series Administrator's guide

Mitel

Mitel MIVOICE OFFICE 400 6940 SIP user guide
