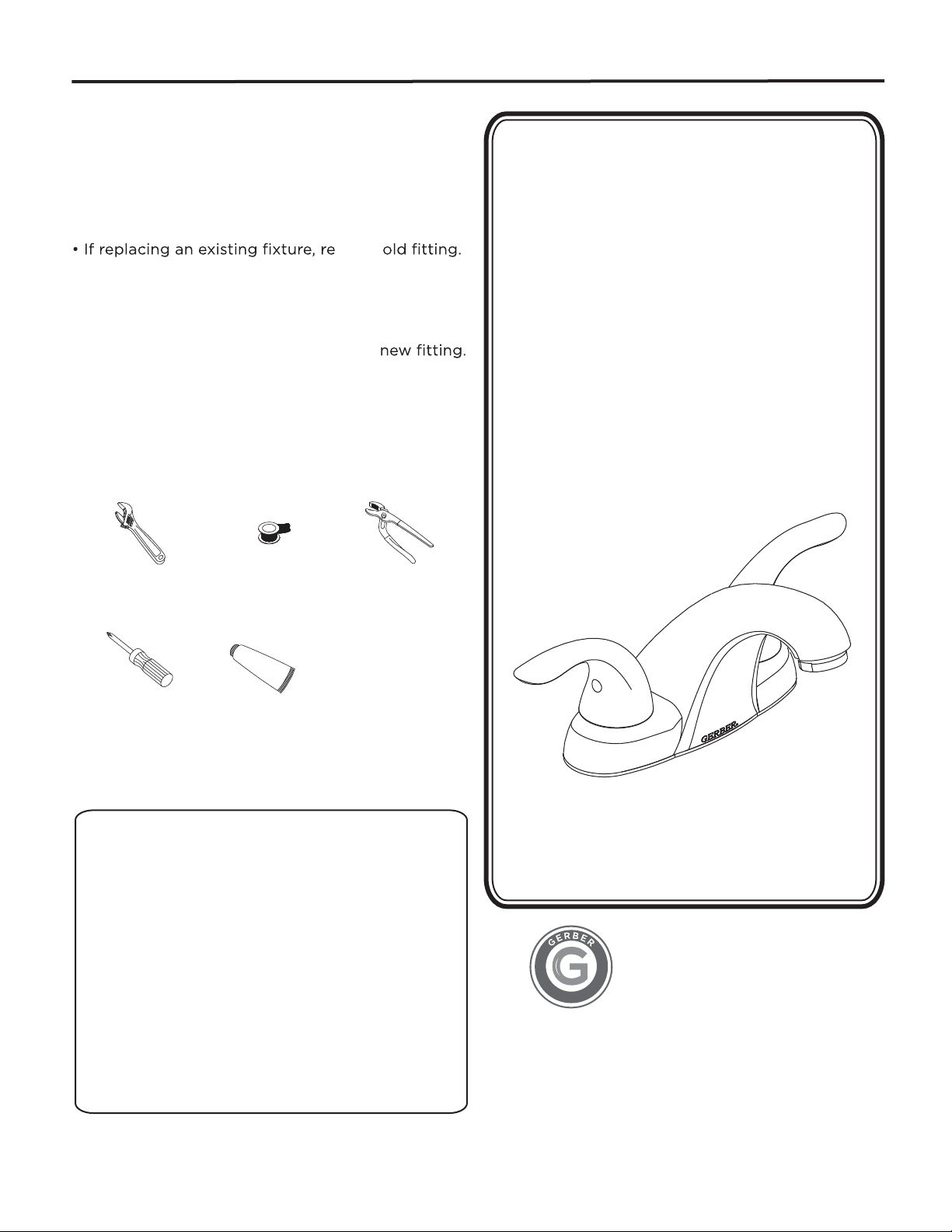

Gerber 43-040 User manual

Two Handle Lavatory Faucet

Grifo de baño con dos manijas

Robinet de lavabo à deux manettes

43-040

Shown /Mostrado /Illustré

Important! /Importante! /Important!

Check with the local plumbing code requirements before installation.

This product is recommended to be installed by the local licensed plumber.

This product is engineered to meet the EPA watersense ﬂow requirements. The

ﬂow rate is governed by the aerator. If replacement is ever required, be sure

to request watersense compliant lavatory faucet aerator to retain the water

conserving faucets of this product.

Antes de la instalación, consulte las exigencias del código local de plomería.

El producto se recomienda de ser instalado por un plomero local autorizado.

Este producto se ha hecho para cumplir con las exigencias de caudal Water-

Sense de la EPA. El caudal está controlado por el aireador. Si es necesario

efectuar una sustitución, solicite un aireador del grifo del lavabo que cumpla con

el programa WaterSense para mantener los grifos que conservan agua de este

producto.

Vériﬁer les exigences du code de la plomberie qui s’applique avant de procéder

à l’installation.

Ce produit est recommandé à être installé par un plombier qualiﬁé pour exercer

dans cette région.

Ce produit a été conçu pour répondre aux exigences de débit du programme

Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être

remplacé, s’assurer de demander un aérateur de robinet de salle de bains

conforme au programme Watersense pour continuer d’économiser l’eau.

Tools Required /Herramientas Necesarias /

Outils requis :

Adjustable wrench

Llave ajustable

Clé à molette

Pipe tape

Cinta selladora

para rosca

Ruban pour tuyau

Groove joint plier

Pinzas ajustable

Pince multiprise

Phillips screwdriver

Destornillador

cruciforme

Tournevis Phillips

Silicone Sealant

Sellador de silicona

Enduit d'étanchéité

au silicone

INSTALLATION / INSTALACIÓN / INSTALLATION

Gerber Plumbing Fixtures LLC.

2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.

(Sales Office / Oficina de ventas /Bureau de vente

Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada

(CS & Tech / SC y Tec. /SC et Tech)

Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada

www.gerberonline.com 1-888-648-6466

GERBER

PREPARATION INSTRUCTIONS /INSTRUCCIONES

DE PREPARACIÓN / INSTRUCTIONS DE

PRÉPARATION :

• Shut off water supply.

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

move

Sustituyendo una instalación existente, quite el

montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

• Clean sink mounting surfaces for your

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

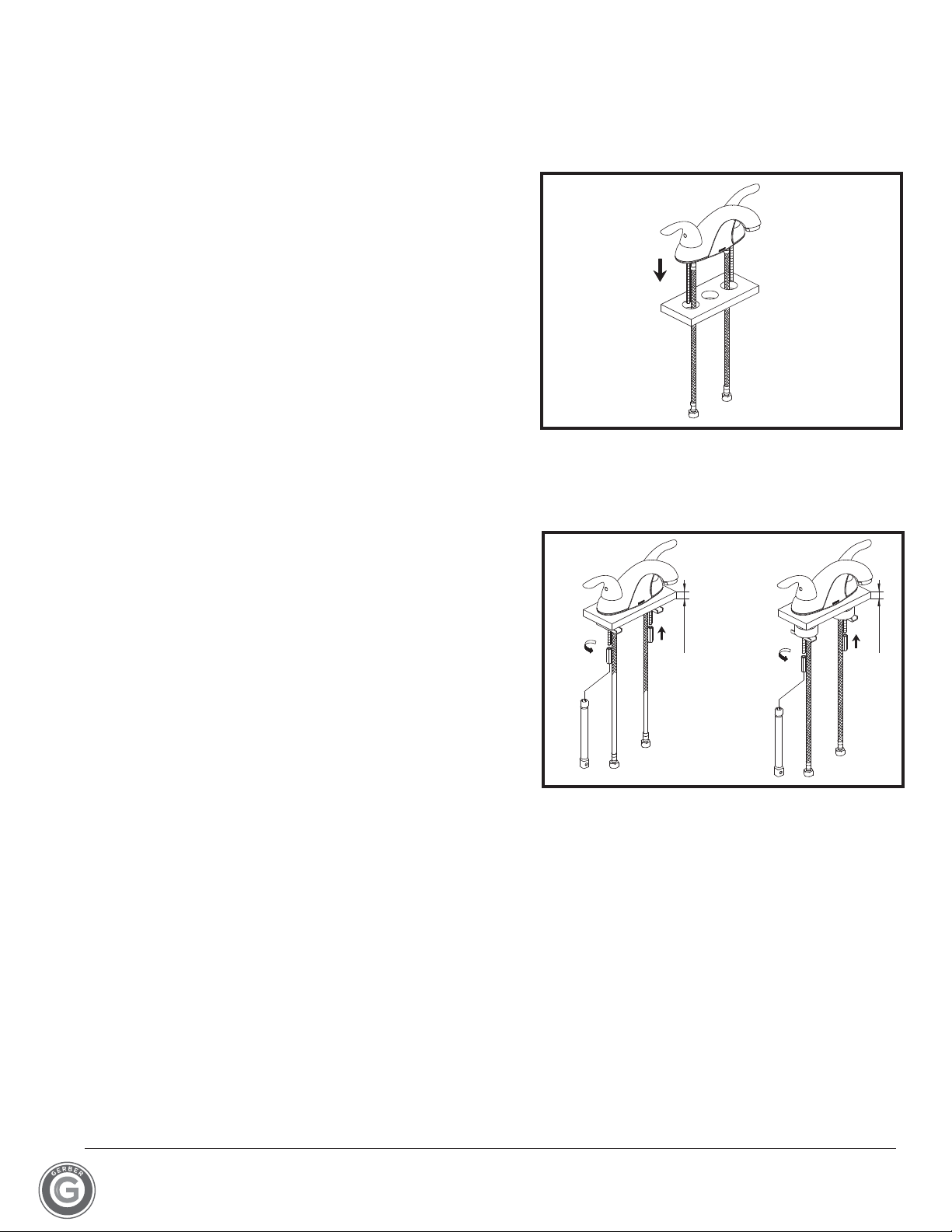

INSTALLATION STEPS /PASOS PARA LA INSTALACIÓN /ÉTAPES D’INSTALLATION :

Figure 1

Figure 2

1/ Install faucet through the holes.

Instale el grifo a través del orificios de montaje.

Insérer le robinet dans les trous de montage.

2/ Attach channel washer onto threaded rods. Then

use wrench tighten the nuts.

Note: If the deck thickness (including tile) is less

than 1/2" (13mm), need attach the spacer first,

then attach channel washer and tighten nuts

(figure 2-B).

Ponga la arandela en canal en las varillas rosca-

das. A continuación, utilice una llave para apretar

las tuercas.

Nota: Si el grosor del soporte (baldosa inclusive)

es inferior a 1/2” (13 mm), deberá poner primero

un espaciador; a continuación, ponga la arandela

en canal y apriete las tuercas (figura 2-B).

Fixer le manchon aux tiges filetées, puis serrer les

écrous à l’aide d’une clé.

Remarque: Si l’épaisseur du comptoir (avec les

carreaux) est inférieure à po (13mm), installer

l’espaceur avant de fixer le manchon et de serrer

les écrous (figure 2-B).

≤1/2"

(13mm)

>1/2"

(13mm)

2-B2-A

5/ After installing faucet, remove aerator and turn on water

to remove any left over debris. Re-assemble aerator.

Después de instalar el grifo, remueva el aireador y abra

el paso del agua para remover cualquier residuo. Vuelva

a armar el aireador.

Après avoir terminé l’installation du robinet, enlever le

brise-jet, puis ouvrir le robinet pour que l’eau évacue

tout débris pouvant se trouver à l’intérieur.

Réassembler le brise-jet.

Figure 5

Figure 3

Figure 4

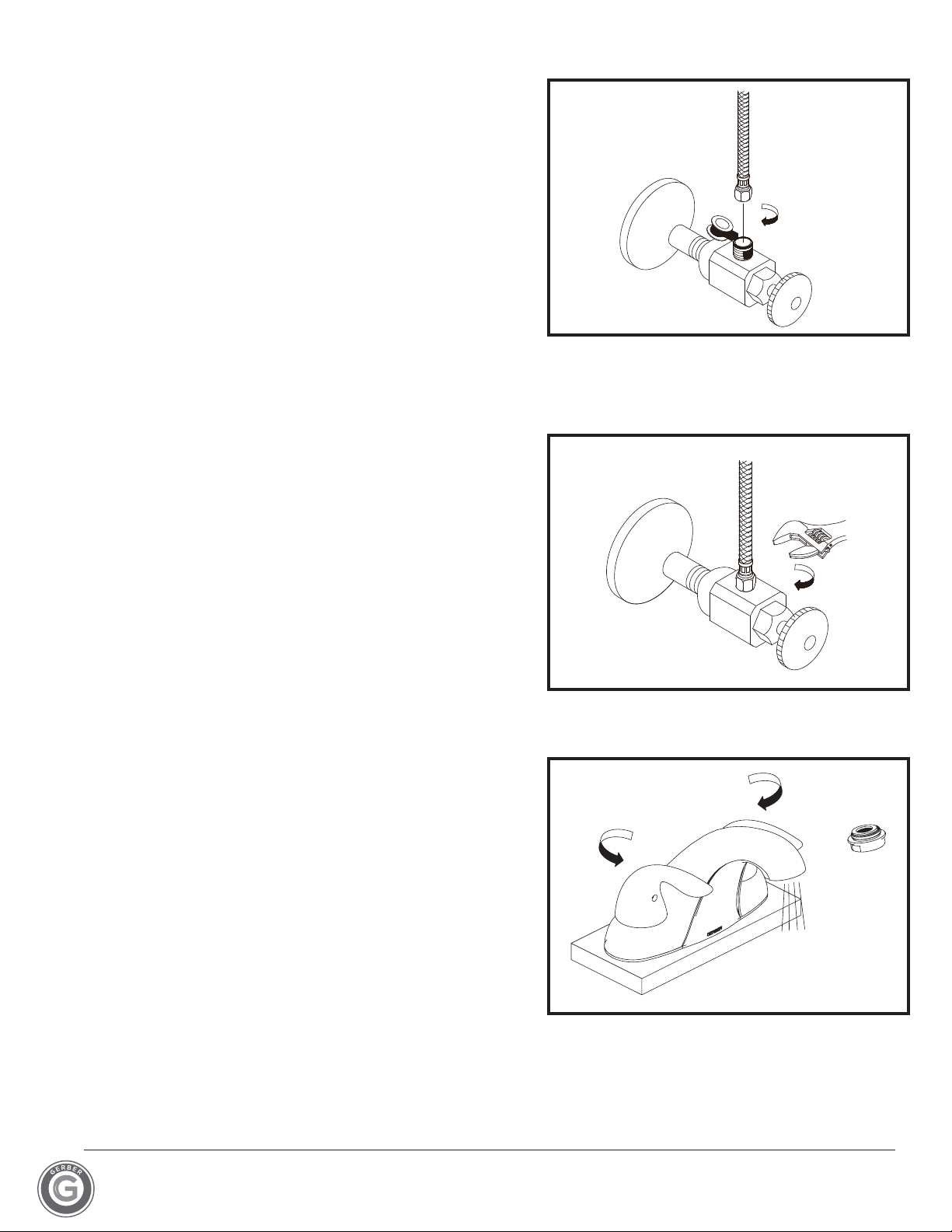

Slip coupling nut onto inlet port and tighten end of shank

with wrench.

Apriete la punta de la rosca con la llave y deslice la tuerca

de conexión sobre las entradas.

Serrer l’extrémité de la tige à l’aide de la clé et glisser

l’écrou de raccord sur l’orifice d’entrée.

Apply pipe tape to the threads of

inlet ports.

Aplique cinta de teflón a las roscas de las entradas.

Appliquer du ruban pour tuyau sur les filets des

orifices d’entrée.

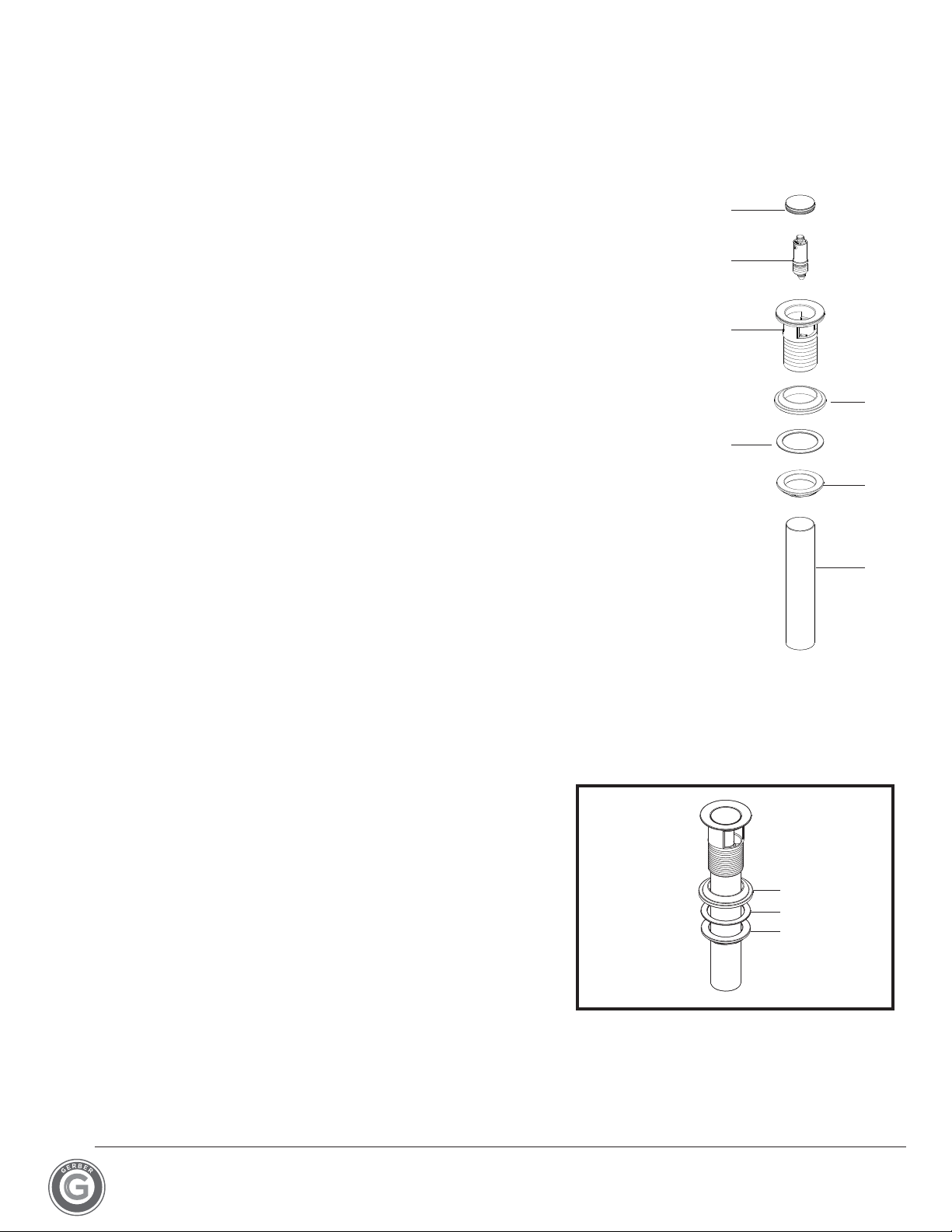

Touch Down Drain Installation Instructions / Instrucciones para la instalación del

desagüe touch down / Instructions d’installation de la bonde de vidange manuelle

Figure (1)

Check to make sure you have the following parts indicated

below:

Veriﬁque que tenga todas las partes indicadas:

Vériﬁer pour vous assurer que vous possédez les pièces au

bas :

1. Stopper / Parador / Tampon

2. Cartridge / Cartucho / Cartouche

3. Drain collar / Boca de desagüe / Collet de renvoi

4. Rubber washer / Arandela de goma / Rondelle de caoutchouc

5. Friction ring / Arandela de cierre / Anneau de friction

6. Lock nut / Contratuerca / Écrou de blocage

7. Tail piece / Pieza contrapunta / About

Remove rubber washer (4), friction ring (5) and lock

nut (6) from the drain assembly.

Quite la arandela de goma (4), el anillo de rozamiento

(5) y la contratuerca (6) del conjunto de desagüe.

Enlever la rondelle de caoutchouc (4), la rondelle à

friction (5) et l’écrou de blocage (6) du renvoi.

Figure (3)

Figure (4)

Figure (2-B)

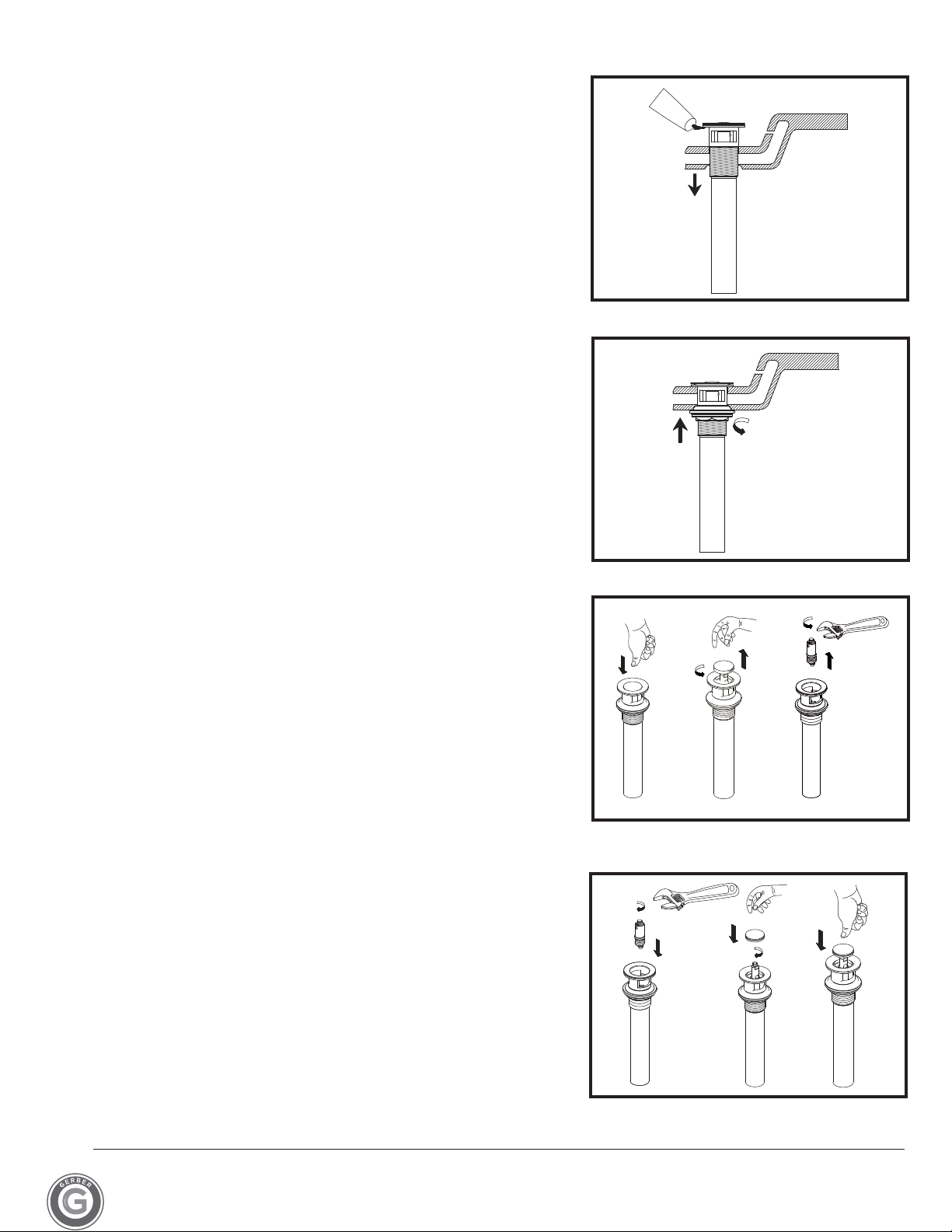

2/ Install the drain body

A. Place a ring of silicone sealant beneath lip of drain

collar (3) and place in opening of sink. Press down firmly

to secure the drain collar (3).

B. Tighten rubber washer (4), friction ring (5) and lock

nut (6) onto drain collar.

Instale el cuerpo del desagüe

A. Ponga un anillo de sellante de silicona ebajo del borde

de la boca de desagüe (3) y olóquelo en la abertura del

lavabo. Presione con fuerza para aﬁanzar la boca de

desagüe (3).

B. Apriete la arandela de goma (4), el anillo de rozamiento

(5) y la contratuerca en la boca del desagüe.

Installer le tuyau de renvoi

A. Appliquer de l’enduit d’étanchéité à la silicone sous

lerebord du collet de renvoi (3) et le placer dans

l’ouverture du lavabo.

B. Visser la rondelle en caoutchouc (4), l’anneau à friction

(5) et l’écrou de blocage (6) sur le collet de renvoi.

3/ Remove cartridge (2) from drain:

A. Push stopper to raised position. Unscrew the stop-

per cap from the cartridge.

B. Using a wrench or pliers, unscrew cartridge from

drain collar and remove from drain.

Retire el cartucho (2) del desagüe:

A. Presione el tapón hasta la posición levantada. Desen-

rosque el tapón del cartucho.

B. Utilice una llave o unos alicates para desenroscar el

cartucho de la boca de desagüe y sacarlo de éste.

Enlever la cartouche (2) du renvoi :

A. Pousser sur le bouchon pour qu’il s’ouvre. Dévisser le

capuchon du bouchon de la cartouche.

B. À l’aide d’une clé ou de pinces, dévisser la cartouche

du collet du renvoi et enlever du renvoi.

4/ Reinstall cartridge (2) into drain collar, thread on stop-

per cap.

Vuelva a instalar el cartucho (2) en la boca de desagüe,

enrosque el tapón.

Réinstaller la cartouche (2) dans le collet du renvoi,

visser le capuchon du bouchon.

Figure (2-A)

Figure 1

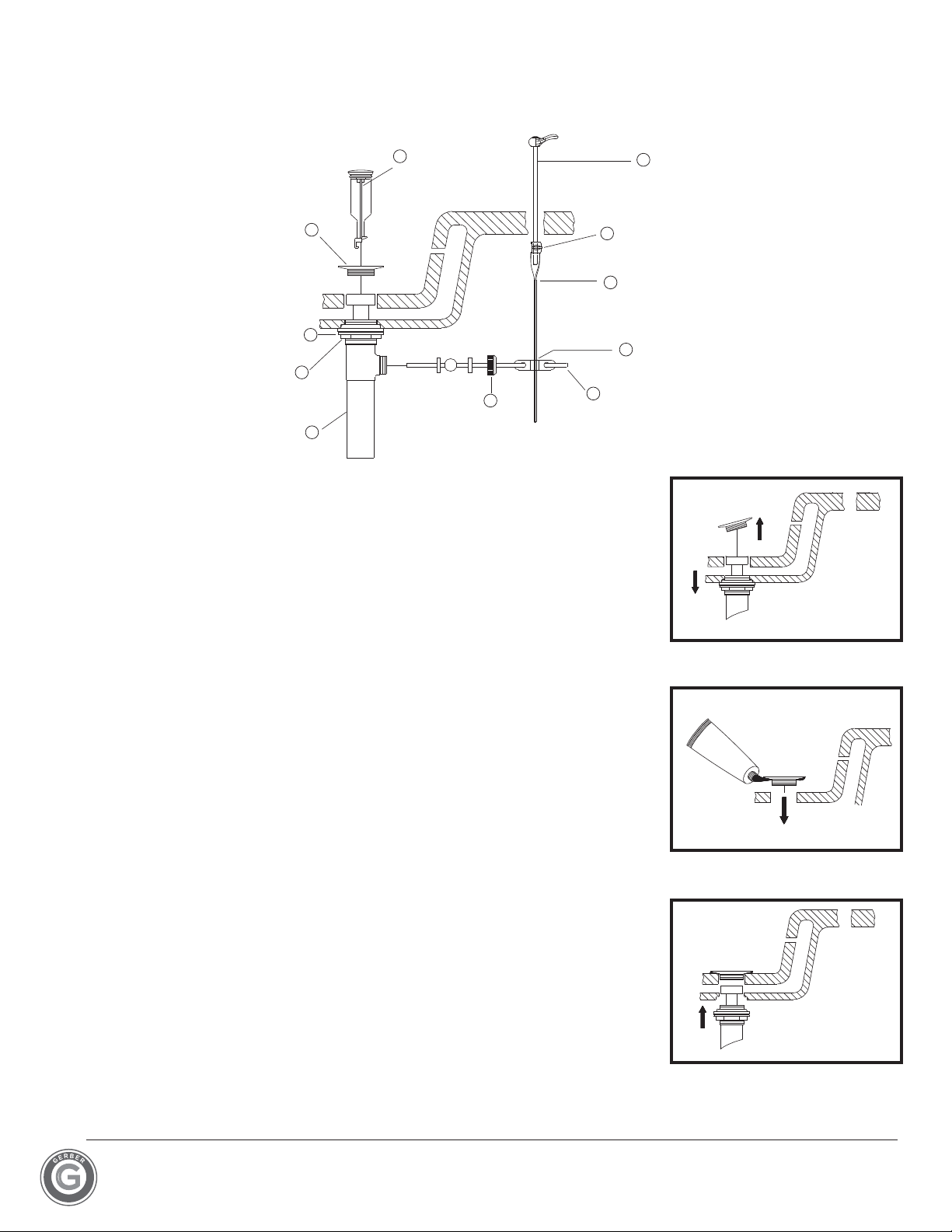

POP-UP DRAIN INSTALLATION /INSTALACIÓN DEL DESAGÜE LEVADIZO /INSTALLATION

DE LA VIDANGE MÉCANIQUE

Lift rod

Varilla levadiza

Tige de levage

Thumb screw

Tornillo

Visà oreilles

Lift rod strap

Prolongaci de varilla levadiza

Sangle de tige de levageón

Ball rod

Varilla glóbulo

Levierà rotule

Main plunger

Tapón del desagüe

Dispositif principal

de fermeture mobile

Spring clip

Pinza sujetadora

Pince

Flange

Brida

Bride

Lock nut

Contratuerca

Écrou de blocage

Friction ring

Arandela de cierre

Anneau de friction

Drain assembly

Tubo de desagüe

Tuyau de queue

Ball nut

Tuerca asiento glóbulo

Écrou de pivot

Remove old pop-up drain assembly.

Remueva el ensamblaje del desagüe levadizo viejo.

Enlever la vidange mécanique existante.

Figure 2

Place a ring of putty around drain opening of sink.

Coloque un anillo de masilla de plomería alrededor del

orificio del desagüe del lavabo.

Mettre du mastic autour de l’ouverture du drain du lavabo.

Figure 3

Insert threaded end of drain body up through drain hole

and attach flange (9) to body.

Introduzca el extremo roscado del tubo del desagüe por el

orificio en el lavabo y fije la brida (9) al tubo.

Insérer l’extrémité filetée du corps du drain dans l’orifice

de drain et fixer la bride (9) au corps.

Figure 4

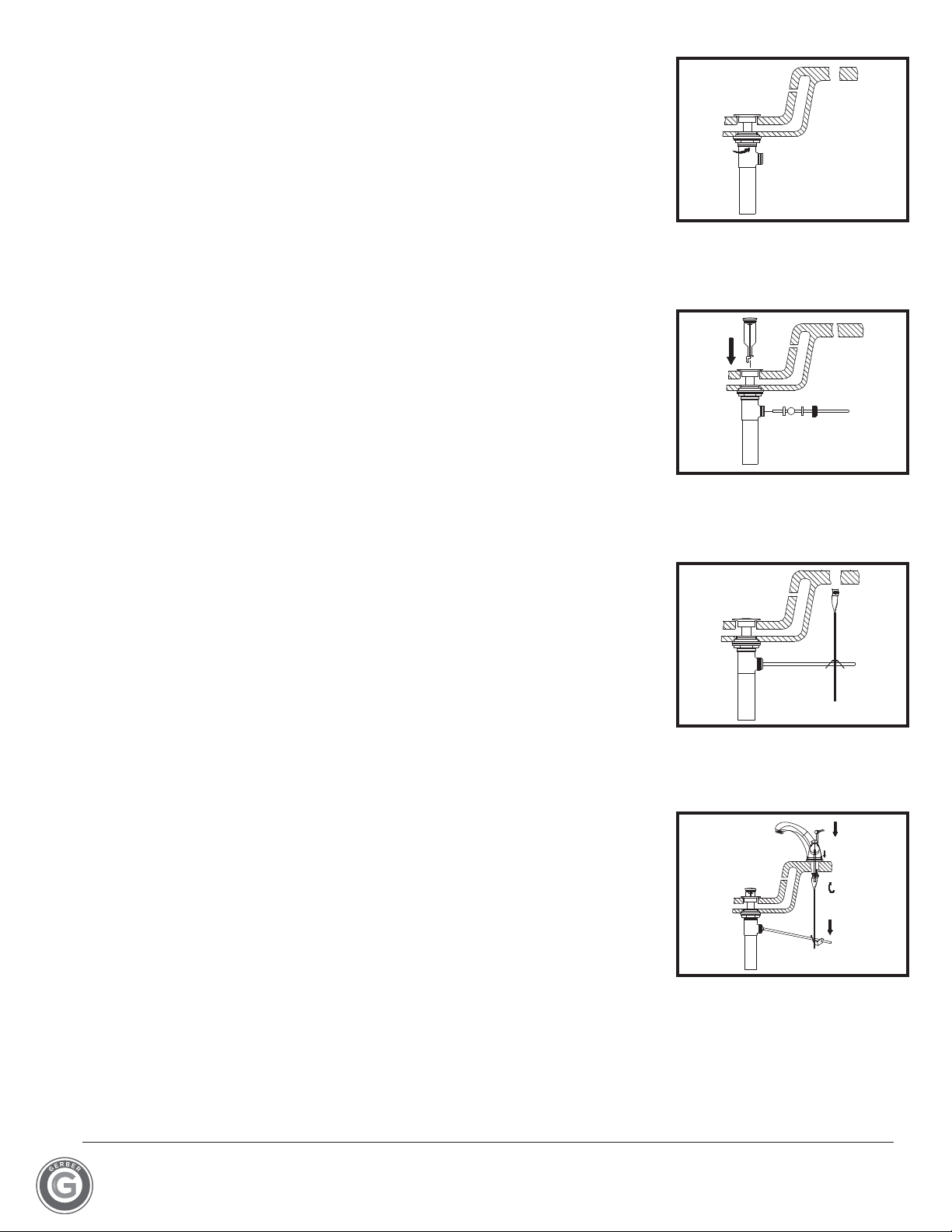

Thread lock nut (11) from underside of sink until rubber

washer sits securely inside opening of sink. Tighten lock

nut.

Enrosque la contratuerca (11) por debajo del lavabo hasta

que el empaque de caucho se asegure dentro del orificio

del lavabo. Apriete la contratuerca.

Visser l’écrou de blocage (11) en dessous du lavabo jusqu’à

ce que la rondelle de caoutchouc soit solidement placéeà

l’intérieur de l’ouverture du lavabo. Serrer l’écrou de

blocage.

Figure 5

Insert main plunger (8) into drain. Insert ball rod (5) into

rod port and into hole at bottom of main plunger.

Introduzca el obturador en el desagüe (8). Introduzca la

varilla glóbulo (5) en la abertura lateral del tubo del

desagüe y en el hoyo al fondo del obturador.

Insérer le dispositif principal de fermeture mobile (8) dans

le drain. Insérer le levier à rotule (5) dans l’orifice de levier

et dans le trou au bas du dispositif principal de fermeture

mobile.

Figure 6

Place one end of spring clip (4) on end of ball rod (5).

Pass the tip of the rod through the hole in the lift rod

strap (3) and then through the hole on the other end of

the spring clip (4).

Coloque un extremo de la pinza sujetadora (4) en el

extremo de la varilla glóbulo (5). Pase la varilla por un

hoyo en la prolongación de la varilla levadiza (3) y

entonces por el otro hoyo en la pinza sujetadora (4).

Mettre une extrémité de la pince (4) au bout du levier à

rotule (5). Insérer la sangle de tige de levage (3) dans

l’orifice de la pince (4).

Figure 7

Insert bottom of lift rod (1) into hole at top of lift rod strap

(3). Tighten with thumb screw (2).

Inserte el extremo inferior de la varilla levadiza (1) en el

orificio en el extremo superior de la prolongación de la

varilla levadiza (3). Apriete con el tornillo (2).

Insérer la partie inférieure de la tige de levage (1) dans

l’orifice sur le dessus de la sangle de tige de levage (3).

Serrer à l’aide de la vis à oreilles (2).

Trouble-Shooting / Guía de Solucionar Problemas / Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these

corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas

correctement, apporter les correctifs suivants.

Problem / Problema / Problème

Cause / Causa / Cause Action / Solución / Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Adjusting ring or cap has come loose.

El anillo de ajuste o la cubierta se han

suelto.

La bague de réglage ou le capuchon

est desserré.

Remove handle and tighten adjusting ring

or cap.

Quite la manija y apriete el anillo de ajuste

o tapón.

Enlever la manette et serrer la bague de

réglage ou le capuchon.

Aerator leaks or has an inconsistent

water flow pattern.

El aireador gotea o el chorro de agua

está irregular.

Le brise-jet fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator is dirty or misfitted.

El aireador está sucio o mal puesto.

Le brise-jet est mal ajusté ou sale.

Unscrew the aerator to check rubber

packing or replace the aerator.

Destornille el aireador para chequear el empaque

de caucho. Vuelva a instalar el aireador.

Dévisser le brise-jet pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
