Gerber 43-016 User manual

Two Handle Lavatory Faucet

Grifo de baño con dos manijas

Robinet de lavabo à deux

manettes

43-005

Shown / Mostrado / Illustré

INSTALLATION /INSTALACIÓN /INSTALLATION

Important! /Importante! /Important!

Check with the local plumbing code requirements before installation.

This product is recommended to be installed by the local licensed plumber.

This product is engineered to meet the EPA watersense ﬂow requirements. The

ﬂow rate is governed by the aerator. If replacement is ever required, be sure

to request watersense compliant lavatory faucet aerator to retain the water

conserving faucets of this product.

Antes de la instalación, consulte las exigencias del código local de plomería.

El producto se recomienda de ser instalado por un plomero local autorizado.

Este producto se ha hecho para cumplir con las exigencias de caudal Water-

Sense de la EPA. El caudal está controlado por el aireador. Si es necesario

efectuar una sustitución, solicite un aireador del grifo del lavabo que cumpla con

el programa WaterSense para mantener los grifos que conservan agua de este

producto.

Vériﬁer les exigences du code de la plomberie qui s’applique avant de procéder

à l’installation.

Ce produit est recommandé à être installé par un plombier qualiﬁé pour exercer

dans cette région.

Ce produit a été conçu pour répondre aux exigences de débit du programme

Watersense de l’EPA. Le débit est réglé par un aérateur. Si jamais il doit être

remplacé, s’assurer de demander un aérateur de robinet de salle de bains

conforme au programme Watersense pour continuer d’économiser l’eau.

Gerber Plumbing Fixtures LLC.

2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.

(Sales Office / Oficina de ventas /Bureau de vente

Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada

(CS & Tech / SC y Tec. /SC et Tech)

Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada

www.gerberonline.com 1-888-648-6466

GERBER

PREPARATION INSTRUCTIONS /INSTRUCCIONES

DE PREPARACIÓN /INSTRUCTIONS DE

PRÉPARATION :

Tools Required /Herramientas Necesarias /

Outils requis :

Adjustable wrench

Llave ajustable

Clé à molette

Pipe tape

Cinta selladora

para rosca

Ruban pour tuyau

Groove joint plier

Pinzas ajustable

Pince multiprise

Phillips screwdriver

Destornillador

cruciforme

Tournevis Phillips

Silicone Sealant

Sellador de silicona

Enduit d'étanchéité

au silicone

43-016

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

fitting.

Sustituyendo una instalación existente, quite el

montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

• Shut off the water supply.

remove the old

Clean the sink mounting surfaces for your new

fitting

•

Faucet Installation Procedures /Instalación del Grifo /Procédures d’installation du robinet

Figure 1

Figure 2

Figure 3

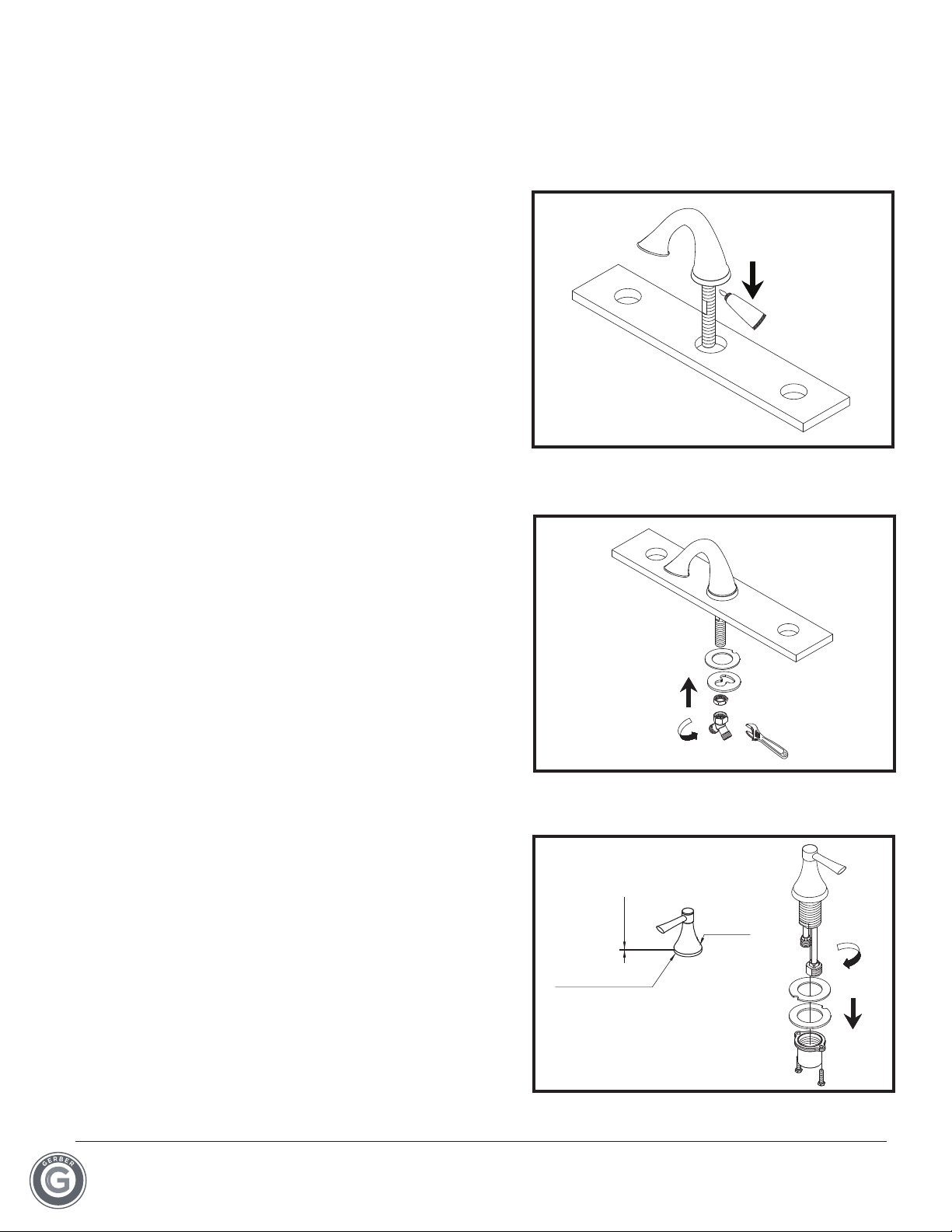

Shut off the main water supply before installation.

Cierre el suministro de agua antes de instalar.

Couper l’alimentation d’eau principale avant l’installation.

Apply the silicone sealant around bottom of the spout trim ring.

Insert the spout into 1-1/2” diameter mounting hole in deck

from above.

Ponga sellante de silicona alrededor de la base del anillo

ornamental del grifo. Introduzca por arriba el vertedor en

el orificio de montaje de 1-1/2’’ de diámetro situado en el

soporte.

Appliquez l’enduit d’étanchéité à la silicone autour du bas

de la garniture circulaire de bec. Insérer le bec, par le

dessus, dans le trou de montage d’un diamètre de 1-1/2

po du tablier.

3. Remove the mounting hardware from the handle body.

Remueva los accesorios de montaje de la manivela.

Enlever le petit maté riel de fixation du corps de la manette.

Note:

There should be a gap (1/32”-1/16”) between handle

trim ring and canopy for free handle operation.

Nota:

Debe haber un espacio (1/32’’ - 1/16’’) entre el

capuchón ornamental de la manija y la cubierta para que la

manija pueda moverse sin dificultades.

Remarque:

S'assurer qu'il existe un espace (1/32 po - 1/16

po [0,8 mm - 1,6 mm]) entre la garniture de manette et sa

base pour que le fonctionnement de la manette ne soit

pas gêné.

2. From underneath the sink, install the rubber washer, metal

washer and lock nut. Thread on the adapter to bottom of

the spout shank, and tighten.

Remueva los accesorios de montaje de la manivela.

Conecte el suministro de agua al cuerpo de la válvula.

Enlever le petit maté riel de fixation du corps de la

manette. Fixer I'alimentation d'eau au corps du robinet.

1/16"

(0.8mm)

Base of Canopy

Canopy

Figure 4

Figure 5

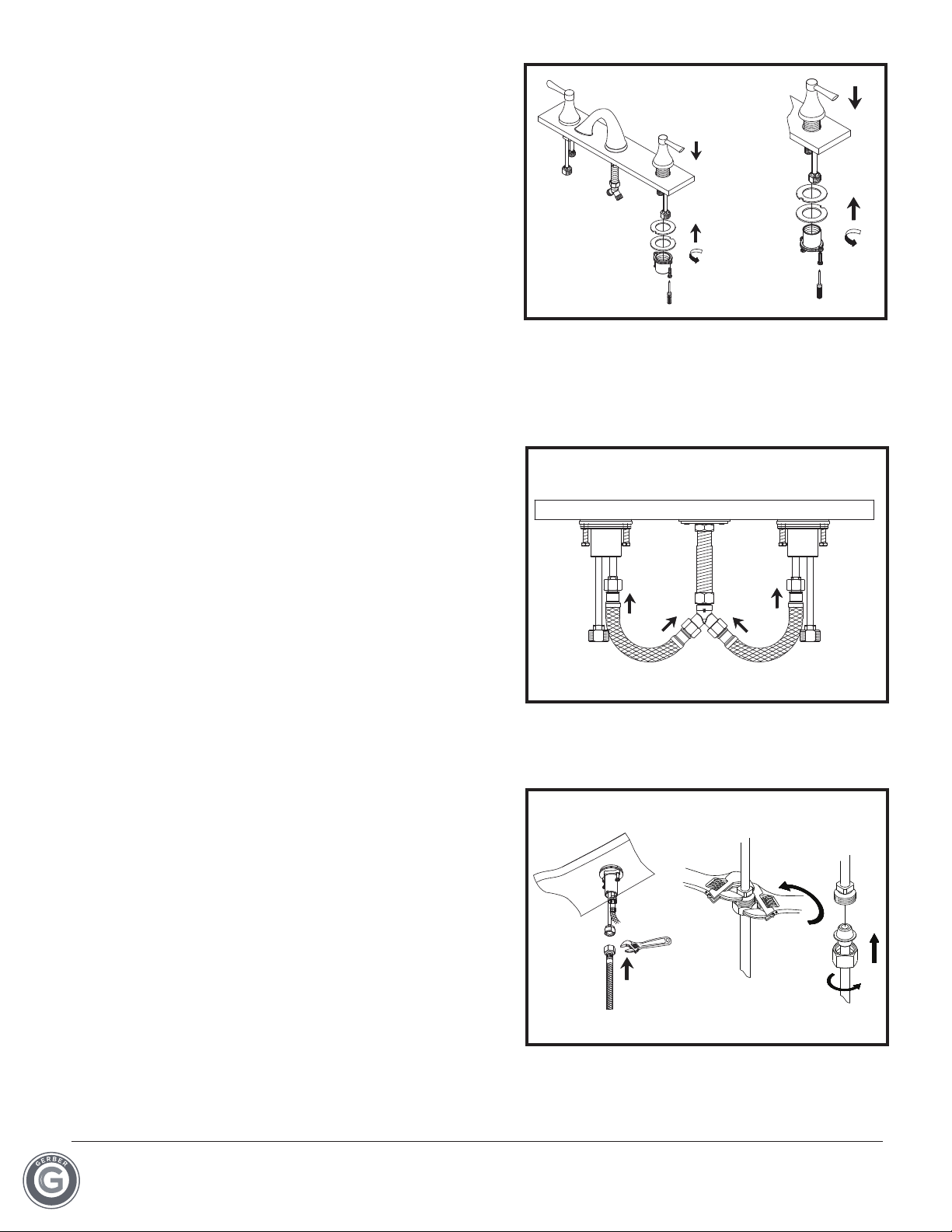

Place the handle body through the right hole. Re-assemble the

mounting hardware onto the valve shank; use a phillip screwdriver

for final tightening after the handle is aligned.

NOTE: Two options for installing sleeve

1. For deck thickness of less than 1", please refer to picture (1).

2. For deck thickness between 1" and 2", the sleeve nut needs

to be reversed, please refer to picture (2).

Coloque el cuerpo de la manija a través del orifico de la

derecho. Vuelva a ensamblar las piezas de montaje en el

vástago de la válvula. Después de alinear la manija, ajuste con

un destornillador cruciforme.

NOTA: Dos opciones para instalar la manga.

1. Para un soporte de un grosor inferior a 1”, consulte la

imagen (1).

2. Para un soporte con un grosor entre 1” y 2”, hay que invertir

la tuerca de manga; consulte la imagen (2).

Mettre le corps de la manette dans l’orifice droite. Rassembler

le petit matériel de fixation sur la tige du robinet ; utiliser un

tournevis Phillips pour serrer à la toute fin, lorsque la manette

est bien centrée.

NOTE : Deux façons d’installer le manchon

1. Épaisseur de comptoir inférieure à 1 po (2,5 cm) : voir

l’illustration (1).

2. Épaisseur de comptoir entre 1 po et 2 po (2,5 cm et 5 cm) :

tourner le manchon dans l’autre sens; voir l’illustration (2).

5. Connect the hoses from the valves to Y adapter on the spout and tighten.

Conecte las mangueras que van desde las válvulas al

adaptador “Y” en el grifo, y ajústelas.

Raccorder les boyaux de robinet à l’adaptateur en Y sur le

bec et serrer.

Figure 6

6. Attach the water supply hoses or tubes to the faucet. To avoid

breaking the copper tube from the faucet, use two

wrenches (as shown) to keep from twisting the supply tube

from the faucet when you tighten the nut.

Instale en el grifo las mangueras o tubos de suministro de

agua. Para evitar dañar el tubo de cobre del grifo, use dos

llaves para mantener el tubo derecho al ajustar la tuerca

[ver ilustración].

Raccorder les boyaux ou les tuyaux d’alimentation d’eau au

robinet. Pour éviter de briser les tuyaux de cuivre

provenant du robinet, utiliser deux clés (comme il est

montré) afin d’empêcher les tuyaux d’alimentation

provenant du robinet de tourner lorsqu’on serre l’écrou.

)2()1(

Figure 7

The supply hoses/tubes (commodity item can be found in

hardware stores) fit 3/8" supply valves. Apply the pipe sealant tape

to threads on the valve before attaching the supply hoses/tubes.

A. Tighten the hoses onto the water supply.

B. Tighten the tubes to the water supply with a nut.

Las mangueras/tubos de alimentación (de venta en cualquier

ferretería) deben adaptarse a las válvulas de alimentación de

3/8". Ponga cinta obturadora para tubos en la rosca de la válvula

antes de sujetar las mangueras o tubos de alimentación.

A. Enrosque las mangueras a la alimentación de agua.

B. Enrosque los tubos a la alimentación de agua con la tuerca.

Les tuyaux flexibles/rigides (en vente dans les quincailleries)

doivent s’adapter à des orifices d’entrée de 3/

ruban d’étanchéité pour tuyau sur les filets de l’orifice avant de

fixer les tuyaux d’alimentation flexibles/rigides.

A. Fixer les tuyaux flexibles à l’orifice d’entrée.

B. Fixer les tuyaux rigides à l’orifice d’entrée avec un écrou.

Figure 8

After installing the faucet, remove the aerator and open the hot and

cold water supplies. Check for leaks. Turn on the faucet handles

for one minute to flush debris from the faucet. Close the handles

and re-assemble the aerator.

Una vez instalado el grifo, retire el aireador y abra el

abastecimiento de agua caliente y fría. Verifique si hay fugas.

Abra las manijas del grifo durante un minuto para que salga la

suciedad. Cierre las manijas y vuelva a instalar el aireador.

Lorsque le robinet est installé, enlever le brise-jet et ouvrir

l’alimentation d’eau chaude et d’eau froide. Vérifier qu’il n’y a

pas de fuites. Ouvrir les manettes du robinet et laisser couler

l’eau durant une minute pour évacuer tout débris pouvant se

trouver dans le robinet. Fermer les manettes et remettre le

brise-jet en place.

POP-UP DRAIN INSTALLATION /INSTALACIÓN DEL DESAGÜE LEVADIZO /INSTALLATION

DE LA VIDANGE MÉCANIQUE

Lift rod

Varilla levadiza

Tige de levage

Thumb screw

Tornillo

Visà oreilles

Lift rod strap

Prolongaci de varilla levadiza

Sangle de tige de levageón

Ball rod

Varilla glóbulo

Levierà rotule

Main plunger

Tapón del desagüe

Dispositif principal

de fermeture mobile

Spring clip

Pinza sujetadora

Pince

Flange

Brida

Bride

Lock nut

Contratuerca

Écrou de blocage

Friction ring

Arandela de cierre

Anneau de friction

Drain assembly

Tubo de desagüe

Tuyau de queue

Ball nut

Tuerca asiento glóbulo

Écrou de pivot

Figure 2

Place a ring of putty around drain opening of the sink.

Coloque un anillo de masilla de plomería alrededor del

orificio del desagüe del lavabo.

Mettre du mastic autour de l’ouverture du drain du lavabo.

Figure 3

Insert threaded end of drain body up through the drain hole

and attach the flange (9) to the body.

Introduzca el extremo roscado del tubo del desagüe por el

orificio en el lavabo y fije la brida (9) al tubo.

Insérer l’extrémité filetée du corps du drain dans l’orifice

de drain et fixer la bride (9) au corps.

Figure 4

Thread the lock nut (11) from underside of the sink until the rubber

washer sits securely inside opening of the sink. Tighten the lock

nut.

Enrosque la contratuerca (11) por debajo del lavabo hasta

que el empaque de caucho se asegure dentro del orificio

del lavabo. Apriete la contratuerca.

Visser l’écrou de blocage (11) en dessous du lavabo jusqu’à

ce que la rondelle de caoutchouc soit solidement placéeà

l’intérieur de l’ouverture du lavabo. Serrer l’écrou de

blocage.

Figure 5

Insert the main plunger (8) into the drain. Insert the ball rod (5) into

the rod port and into the hole at bottom of the main plunger.

Introduzca el obturador en el desagüe (8). Introduzca la

varilla glóbulo (5) en la abertura lateral del tubo del

desagüe y en el hoyo al fondo del obturador.

Insérer le dispositif principal de fermeture mobile (8) dans

le drain. Insérer le levier à rotule (5) dans l’orifice de levier

et dans le trou au bas du dispositif principal de fermeture

mobile.

Figure 1

Remove the old pop-up drain assembly.

Remueva el ensamblaje del desagüe levadizo viejo.

Enlever la vidange mécanique existante.

Trouble-Shooting /Guía de Solucionar Problemas /Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these

corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas

correctement, apporter les correctifs suivants.

Problem / Problema / Problème

Cause / Causa / Cause Action / Solución / Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Adjusting ring or cap has come loose.

El anillo de ajuste o la cubierta se han

suelto.

La bague de réglage ou le capuchon

est desserré.

Remove handle and tighten adjusting ring

or cap.

Quite la manija y apriete el anillo de ajuste

o tapón.

Enlever la manette et serrer la bague de

réglage ou le capuchon.

Aerator leaks or has an inconsistent

water flow pattern.

El aireador gotea o el chorro de agua

está irregular.

Le brise-jet fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator is dirty or misfitted.

El aireador está sucio o mal puesto.

Le brise-jet est mal ajusté ou sale.

Unscrew the aerator to check rubber

packing or replace the aerator.

Destornille el aireador para chequear el empaque

de caucho. Vuelva a instalar el aireador.

Dévisser le brise-jet pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.

Figure 6

Place one end of spring clip (4) on end of ball rod (5).

Pass the tip of the rod through the hole in the lift rod

strap (3) and then through the hole on the other end of

the spring clip (4).

Coloque un extremo de la pinza sujetadora (4) en el

extremo de la varilla glóbulo (5). Pase la varilla por un

hoyo en la prolongación de la varilla levadiza (3) y

entonces por el otro hoyo en la pinza sujetadora (4).

Mettre une extrémité de la pince (4) au bout du levier à

rotule (5). Insérer la sangle de tige de levage (3) dans

l’orifice de la pince (4).

Figure 7

Insert bottom of the lift rod (1) into the hole at top of the lift

rod strap (3). Tighten with a thumb screw (2).

Inserte el extremo inferior de la varilla levadiza (1) en el

orificio en el extremo superior de la prolongación de la

varilla levadiza (3). Apriete con el tornillo (2).

Insérer la partie inférieure de la tige de levage (1) dans

l’orifice sur le dessus de la sangle de tige de levage (3).

Serrer à l’aide de la vis à oreilles (2).

This manual suits for next models

Other Gerber Plumbing Product manuals

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
