Gerber 40-114 User manual

40-128-W 40-129-W

40-113

40-113-W

40-114

40-115

40-116

40-114-W

40-115-W

40-116-W

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

fitting.

Sustituyendo una instalación existente, quite el

montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

• Shut off the water supply.

remove the old

Clean the sink mounting surfaces for your new

fitting

•

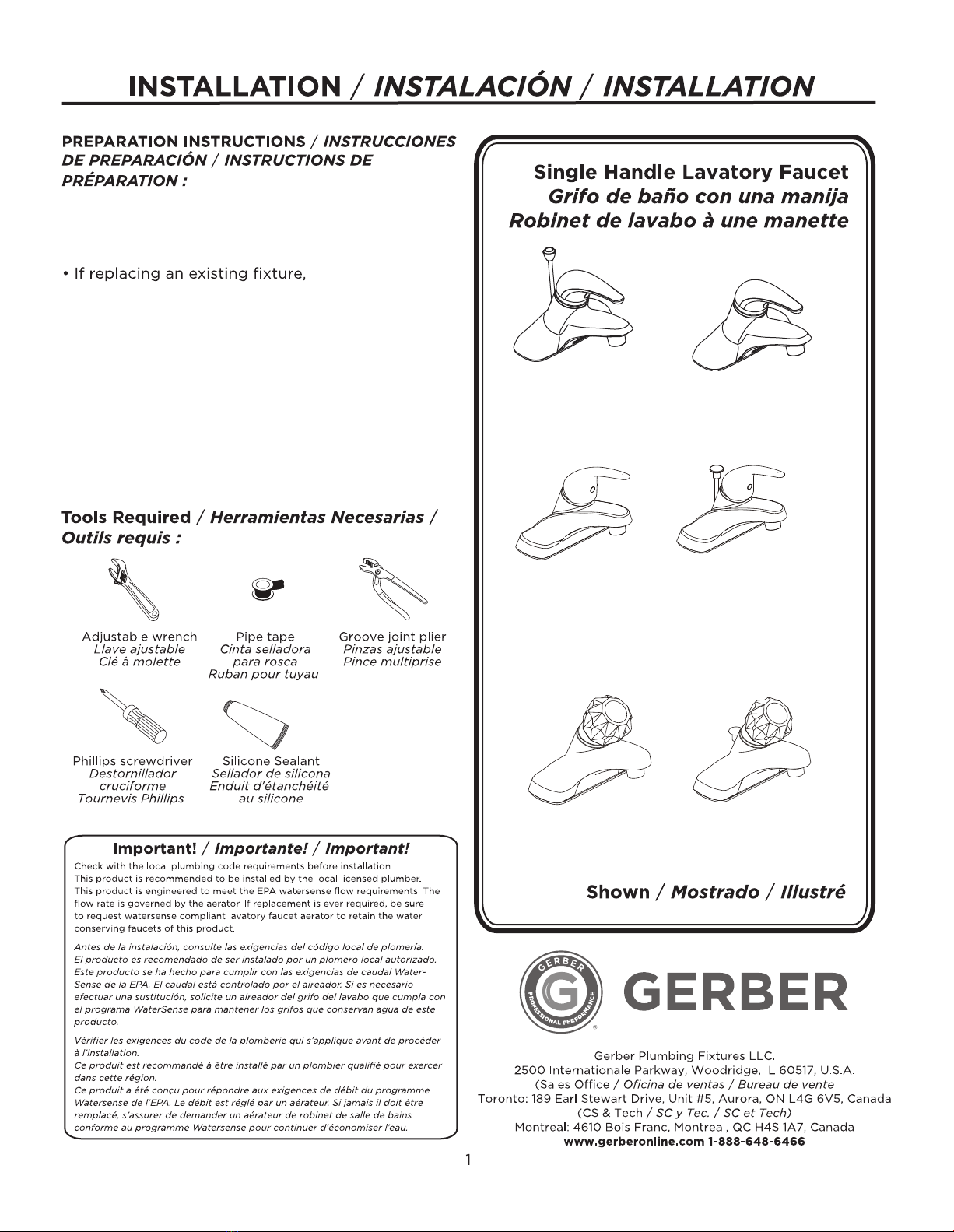

INSTALLATION STEPS / PASOS PARA LA INSTALACIÓN /ÉTAPES D’INSTALLATION :

2. Place silicone sealant beneath the plastic gasket and

install the faucet through the center hole.

Ponga la sellador de silicona por debajo del empaque

de plàstico e instale el grifo por el orificio del centro.

Mettre du enduit d'étanchéité au silicone sous le joint

de plastique et installer le robinet dans le trou central.

Figure 2

Figure 1

Figure 3

1. Screw the metal threaded rods onto the faucet body.

Atornílle las varillas de rosca al ensamblaje del grifo.

Visser les tiges de métal filetées sur le corps du robinet.

3. Attach the U washer onto the threaded rods. Then use

a wrench to tigthen the nuts.

Ponga la arandela en U en las varillas roscadas.

A continuación, utilice una llave para apretar las

tuercas.

Fixer la rondelle en U aux tiges filetées. Serrer

ensuite les écrous avec une clé.

6. After installing the faucet, remove the aerator and turn on

the water to remove any left over debris. Re-assemble

the aerator.

Después de instalar el grifo, remueva el aireador y abra

el paso del agua para remover cualquier residuo. Vuelva

a armar el aireador.

Après avoir terminé l’installation du robinet, enlever le

brise-jet, puis ouvrir le robinet pour que l’eau évacue

tout débris pouvant se trouver à l’intérieur.

Réassembler le brise-jet.

Figure 6

Figure 4

4. Apply pipe sealant tape to thread of the valve.

A. Attach the water supply hoses to the faucet.

B. Attach the water supply tubes to the faucet. To avoid

twisting the copper supply tube, use two wrenches, one

to hold the fitting stable, the other to tighten the nut to

fitting.

Ponga cinta obturadora para tubos en la rosca de la válvula.

A. Sujete las mangueras de alimentación de agua al grifo.

B. Sujete los tubos de alimentación de agua al grifo. Para

evitar que el tubo de alimentación de cobre gire, utilice

dos llaves, una para sujetar el empalme y la otra para

enroscar la tuerca al empalme.

Appliquer du ruban d’étanchéité pour tuyau sur les filets

de l’orifice d’entrée.

A. Fixer les tuyaux d’alimentation flexibles au robinet.

B. Fixer les tuyaux d’alimentation rigides au robinet. Pour

éviter de tordre le tuyau d’alimentation en cuivre, utiliser

deux clés, l'une pour tenir le tuyau en place et l’autre pour

visser l’écrou.

Figure 5

5. The supply hoses/tubes (commodity item can be found

in hardware stores) fit 3/8" supply valves. Apply pipe

sealant tape to threads on the valve before attaching the

supply hoses/tubes.

A. Tighten the hoses onto the water supply.

B. Tighten the tubes to the water supply with a nut.

Las mangueras/tubos de alimentación (de venta en

cualquier ferretería) deben adaptarse a las válvulas de

alimentación de 3/8". Ponga cinta obturadora para

tubos en la rosca de la válvula antes de sujetar las

mangueras o tubos de alimentación.

A. Enrosque las mangueras a la alimentación de agua.

B. Enrosque los tubos a la alimentación de agua con la

tuerca.

Les tuyaux flexibles/rigides (en vente dans les quincailleries)

doivent s’adapter à des orifices d’entrée de 3/

Appliquer du ruban d’étanchéité pour tuyau sur les filets

de l’orifice avant de fixer les tuyaux d’alimentation

flexibles/rigides.

A. Fixer les tuyaux flexibles à l’orifice d’entrée.

B. Fixer les tuyaux rigides à l’orifice d’entrée avec

un écrou.

Figure 1

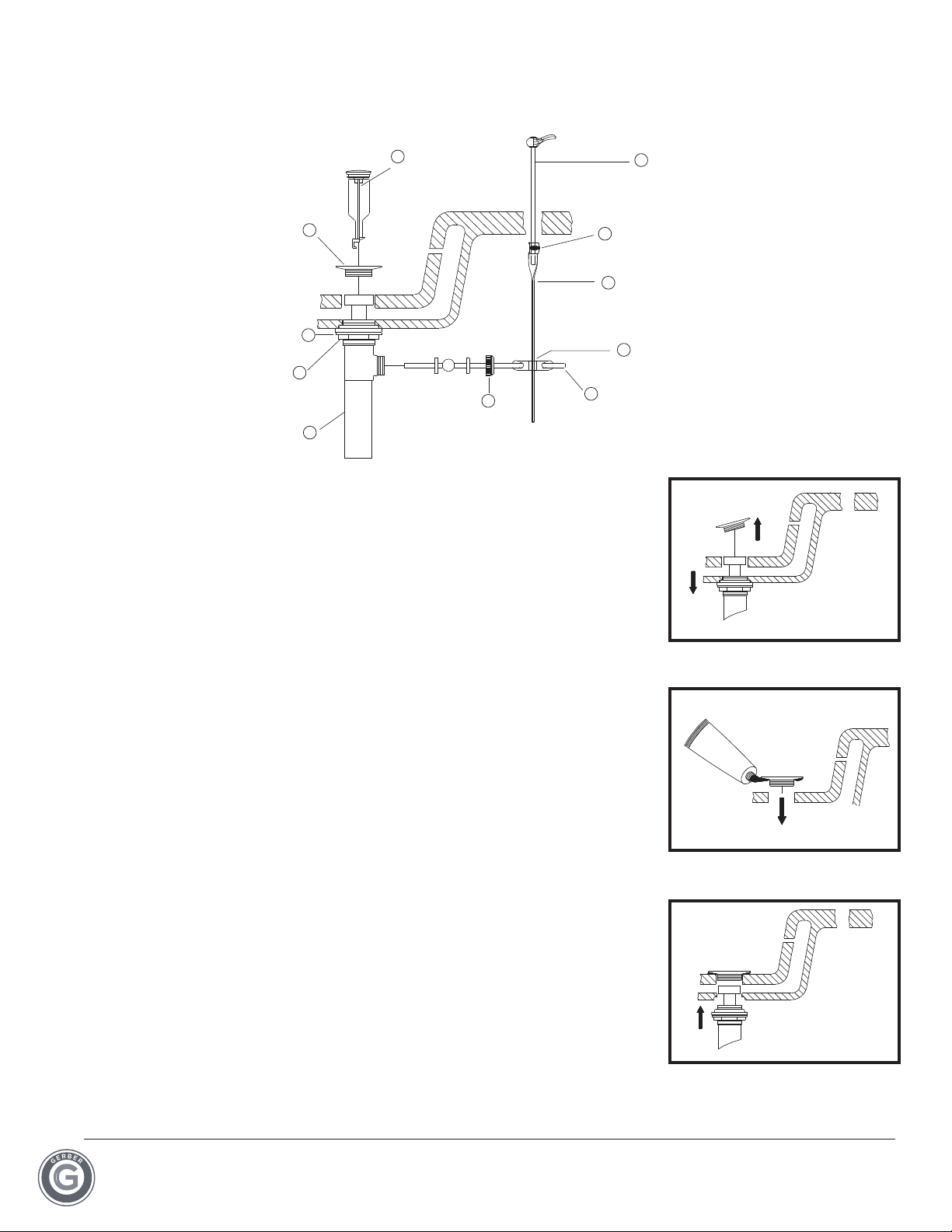

POP-UP DRAIN INSTALLATION /INSTALACIÓN DEL DESAGÜE LEVADIZO /INSTALLATION

DE LA VIDANGE MÉCANIQUE

Lift rod

Varilla levadiza

Tige de levage

Thumb screw

Tornillo

Visà oreilles

Lift rod strap

Prolongaci de varilla levadiza

Sangle de tige de levageón

Ball rod

Varilla glóbulo

Levierà rotule

Main plunger

Tapón del desagüe

Dispositif principal

de fermeture mobile

Spring clip

Pinza sujetadora

Pince

Flange

Brida

Bride

Lock nut

Contratuerca

Écrou de blocage

Friction ring

Arandela de cierre

Anneau de friction

Drain assembly

Tubo de desagüe

Tuyau de queue

Ball nut

Tuerca asiento glóbulo

Écrou de pivot

Remove the old pop-up drain assembly.

Remueva el ensamblaje del desagüe levadizo viejo.

Enlever la vidange mécanique existante.

Figure 2

Place a ring of putty around the drain opening of the sink.

Coloque un anillo de masilla de plomería alrededor del

orificio del desagüe del lavabo.

Mettre du mastic autour de l’ouverture du drain du lavabo.

Figure 3

Insert threaded end of the drain body up through the drain hole

and attach the flange (9) to the body.

Introduzca el extremo roscado del tubo del desagüe por el

orificio en el lavabo y fije la brida (9) al tubo.

Insérer l’extrémité filetée du corps du drain dans l’orifice

de drain et fixer la bride (9) au corps.

Figure 4

Thread the lock nut (11) from underside of the sink until the rubber

washer sits securely inside opening of the sink.Tighten the lock

nut.

Enrosque la contratuerca (11) por debajo del lavabo hasta

que el empaque de caucho se asegure dentro del orificio

del lavabo. Apriete la contratuerca.

Visser l’écrou de blocage (11) en dessous du lavabo jusqu’à

ce que la rondelle de caoutchouc soit solidement placéeà

l’intérieur de l’ouverture du lavabo. Serrer l’écrou de

blocage.

Figure 5

Insert the main plunger (8) into the drain. Insert the ball rod (5) into

the rod port and into the hole at bottom of the main plunger.

Introduzca el obturador en el desagüe (8). Introduzca la

varilla glóbulo (5) en la abertura lateral del tubo del

desagüe y en el hoyo al fondo del obturador.

Insérer le dispositif principal de fermeture mobile (8) dans

le drain. Insérer le levier à rotule (5) dans l’orifice de levier

et dans le trou au bas du dispositif principal de fermeture

mobile.

Figure 6

Place one end of spring clip (4) on end of ball rod (5).

Pass the tip of the rod through the hole in the lift rod

strap (3) and then through the hole on the other end of

the spring clip (4).

Coloque un extremo de la pinza sujetadora (4) en el

extremo de la varilla glóbulo (5). Pase la varilla por un

hoyo en la prolongación de la varilla levadiza (3) y

entonces por el otro hoyo en la pinza sujetadora (4).

Mettre une extrémité de la pince (4) au bout du levier à

rotule (5). Insérer la sangle de tige de levage (3) dans

l’orifice de la pince (4).

Figure 7

Insert bottom of the lift rod (1) into the hole at top of the lift rod strap

(3). Tighten with a thumb screw (2).

Inserte el extremo inferior de la varilla levadiza (1) en el

orificio en el extremo superior de la prolongación de la

varilla levadiza (3). Apriete con el tornillo (2).

Insérer la partie inférieure de la tige de levage (1) dans

l’orifice sur le dessus de la sangle de tige de levage (3).

Serrer à l’aide de la vis à oreilles (2).

Trouble-Shooting /Solución de Problemas /Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these

corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas

correctement, apporter les correctifs suivants.

Problem / Problema / Problème

Cause / Causa / Cause Action / Solución / Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Adjusting ring or cap has come loose.

El anillo de ajuste o la cubierta se han

suelto.

La bague de réglage ou le capuchon

est desserré.

Remove handle and tighten adjusting ring

or cap.

Quite la manija y apriete el anillo de ajuste

o tapón.

Enlever la manette et serrer la bague de

réglage ou le capuchon.

Aerator leaks or has an inconsistent

water flow pattern.

El aireador gotea o el chorro de agua

está irregular.

Le brise-jet fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator is dirty or misfitted.

El aireador está sucio o mal puesto.

Le brise-jet est mal ajusté ou sale.

Unscrew the aerator to check rubber

packing or replace the aerator.

Destornille el aireador para checar el empaque

de caucho. Vuelva a instalar el aireador.

Dévisser le brise-jet pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.
