EVOC EC7-1818CLD2NA User manual

EC7-1818CLD2NA

MINI-ITX 带 VGA/LVDS/HDMI/DVI/2LAN/6COM

MINI-ITX with VGA /LVDS /HDMI /DVI

/2LAN /6COM

Version: C02

声明

本手册包含的内容并不代表本公司的承诺，产品后续相关变更时，本公司

保留对此手册更改的权利，恕不另行通知。对于任何因安装、使用不当而导致的

直接、间接、有意或无意的损坏及隐患概不负责。

订购产品前，请向经销商详细了解产品性能是否符合您的需求。

EVOC是研祥智能科技股份有限公司的注册商标。本手册所涉及到的其他商

标，其所有权为相应的产品厂家所拥有。

以机械、电子或其它任何方式进行复制。

欲获更多信息请访问研祥网站：http://www.evoc.com或向研祥技术支持邮箱

support@evoc.com（国际）、support@evoc.cn（国内）咨询。

免费客服热线： 4008809666

安全使用小常识

1. 在使用本产品前，请您务必仔细阅读产品说明书；

2. 对未准备安装的板卡，应将其保存在防静电保护袋中；

3. 在从防静电保护袋中拿出板卡前，应先将手置于接地金属物体上一会儿（比

如10秒钟），以释放身体及手中的静电；

4. 在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘部分的习

惯；

5. 为避免人体被电击或产品被损坏，在对板卡进行拔插或重新配置时，须先

关断交流电源；

6. 在需对板卡或整机进行搬动前，须先关断交流电源；

7. 对整机产品，需增加或减少板卡时，务必先关断交流电源；

8. 当您需连接或拔除任何设备前，须先关断交流电源；

9. 为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待 30 秒后

再开机。

第一章产品介绍 ......................................................................................................1

简介 .........................................................................................................................1

机械尺寸、重量与环境..........................................................................................1

典型功耗 .................................................................................................................2

微处理器 .................................................................................................................2

芯片组 .....................................................................................................................2

系统内存 .................................................................................................................3

显示功能 .................................................................................................................3

网络功能 .................................................................................................................3

音频功能 .................................................................................................................3

电源特性 .................................................................................................................3

扩展总线 .................................................................................................................4

Watchdog功能 .........................................................................................................4

操作系统 .................................................................................................................4

I/O接口 ....................................................................................................................4

第二章安装说明 ......................................................................................................5

产品外形尺寸图......................................................................................................5

接口位置示意图......................................................................................................6

架构图 .....................................................................................................................7

跳线设置 .................................................................................................................8

系统内存的安装....................................................................................................10

串口 .......................................................................................................................10

LCD背光控制接口................................................................................................11

显示接口 ...............................................................................................................12

音频接口 ...............................................................................................................14

SATA接口..............................................................................................................14

SATA硬盘热插拔..................................................................................................15

键盘与鼠标接口....................................................................................................17

SMBUS1 接口 .......................................................................................................17

网络接口及USB接口............................................................................................17

GPIO接口 ..............................................................................................................19

风扇接口 ...............................................................................................................19

电源接口 ...............................................................................................................20

状态指示控制接口................................................................................................21

Mini-PCIe接口 ......................................................................................................22

CFAST接口 ...........................................................................................................23

PCI插槽 .................................................................................................................23

第三章 B

IOS功能介绍 ...........................................................................................25

UEFI简介...............................................................................................................25

UEFI参数设置.......................................................................................................25

UEFI基本功能设置...............................................................................................26

x86 平台下UEFI所要管理的系统资源 ................................................................41

第四章驱动程序安装说明 ....................................................................................45

附录............................................................................................................................46

BPI简介 .................................................................................................................46

常见故障分析与解决............................................................................................47

第一章产品介绍

EC7-1818CLD2NA - 1 -

第一章产品介绍

简介

本主板采用Intel® Atom™D2700/D2550/N2600 + NM10芯片组

（EC7-1818CLD2NA采用Intel® Atom™D2700/D2550 + NM10芯片组，

EC7-1818CLD2NA-V采用Intel® Atom™ N2600 + NM10芯片组），支持1条DDR3 SODIMM

内存条；型号为EC7-1818CLD2NA的主板支持1条1066MHz的内存，总容量最大支持

4GB；型号为EC7-1818CLD2NA-V的主板支持1条800MHz的内存，总容量最大支持

2GB；板载2个10/100/1000Mbps网络接口，显示支持VGA、DVI、LVDS、HDMI，支

持单显或任意组合双显。

EC7-1818CLD2NA具有丰富的外围接口，支持2个SATA接口（可选），1个CFAST

卡（可选）；8个USB 2.0接口、6个串口（其中COM2/COM3支持

RS-232/RS-422/RS-485，COM4/COM5第9针支持RI#/+5V/+12V可选）；1个标准的

MIC-IN/LINE-OUT音频接口；1个PCI插槽。

机械尺寸、重量与环境

外形尺寸：170.6 mm（长）×170.3 mm（宽）×41.3 mm（高）

净重：0.41Kg；

工作环境：

EC7-1818CLD2NA 支持：

温度：-10℃～60℃；

湿度：5 %～95%（非凝结状态）；

EC7-1818CLD2NA-V 支持：

温度：-10℃～70℃；

湿度：5%～95%（非凝结状态）；

第一章产品介绍

- 2 - EC7-1818CLD2NA

贮存环境：

温度：-20℃～80℃；

湿度：5%～95%（非凝结状态）；

典型功耗

典型功耗是基于以下配置闲置状态的数值。

配置1：

CPU：板载Intel Atom D2700/D2550 1.86GHz；

内存：DDR3 1066 2GB Samsung；

操作系统：Windows XP ；

[email protected]；+5%/-3%；

配置2：

CPU：板载Intel Atom N2600 1.60GHz；

内存：DDR3 1066 2GB Apacer；

操作系统：Windows XP ；

[email protected]；+5%/-3%；

微处理器

板载Intel® Atom™ D2700/D2550（双核）/N2600（双核）处理器。封装为

Micro-FCBGA11。

芯片组

Intel® ATOM™ D2700/D2550/N2600 + NM10

第一章产品介绍

EC7-1818CLD2NA - 3 -

系统内存

提供 1 条 204 Pin DDR3 SODIMM 内存插槽，支持 Un-buffered non-ECC，

型号为 EC7-1818CLD2NA 的主板支持 1条1066MHz 的内存，总容量最大支持

4GB，型号为 EC7-1818CLD2NA-V 的主板支持 1条800MHz 的内存，总容量最

大支持 2GB。

显示功能

支持VGA、LVDS、HDMI和DVI显示，其中EC7-1818CLD2NA支持24位LVDS单通

道， EC7-1818CLD2NA-V支持18位LVDS单通道。VGA支持热插拔功能；

都为同步输出；

VGA支持最高分辨率及刷新率为1920×1200@60Hz；其中EC7-1818CLD2NA的

LVDS支持最高分辨率及刷新率为1440×900@60Hz，EC7-1818CLD2NA-V的

LVDS支持最高分辨率及刷新率为1366×768@60Hz；HDMI/DVI支持最高分辨

率及刷新率为1920×1200@60Hz。

注：若使用WINDOWS XP系统，Beta版的驱动只能正常支持18位1024×768和

24位1366×768两种分辨率的LVDS屏，其他分辨率如有要求需要定制。

网络功能

提供 2 个10/100/1000Mbps网络接口，LAN1可支持网络唤醒功能

音频功能

采用HDA标准，支持 MIC-IN/LINE-OUT。

电源特性

EC7-1818CLD2NA采用ATX电源，支持ACPI功能,支持S0、S1、S4、S5；

EC7-1818CLD2NA-V采用单12V供电。

第一章产品介绍

- 4 - EC7-1818CLD2NA

扩展总线

提供1个PCI插槽，此插槽符合PCI2.3规范.

Watchdog功能

支持 255 级，可编程按分或秒；

支持看门狗超时中断或复位系统。

操作系统

支持操作系统：XP/LINUX/ XPE；

I/O接口

提供 6 个串口，其中 COM2/COM3 支持 RS-232/RS-422/RS-485 模式选择；

提供 1 个 CFAST 接口（可选）；

提供 2 个 SATA2.0 接口（可选），支持热插拔功能；

提供 8 个 USB2.0 接口；

提供 2 个 PS/2 键盘/鼠标接口；

提供 1 个 8 路数字 I/O 接口。

提示：如何识别报警声

1、长鸣声为系统内存出错。

2、短“嘀”一声为开机声。

第二章安装说明

EC7-1818CLD2NA - 5 -

第二章安装说明

产品外形尺寸图

H5 H6 H4

单位：mm

警告！

请务必选择合适的螺钉和使用正确的安装方法（包括板卡定位、CPU、散热

器等安装），否则可能损坏板。此板推荐 H1～H4 使用 M3×6 GB9074.4-88 螺钉。

Table of contents

Other EVOC Motherboard manuals

EVOC

EVOC EC0-1815V2NAR User manual

EVOC

EVOC CPC-1814CLD5NA-N User manual

EVOC

EVOC ec3-1813cld2na User manual

EVOC

EVOC EPE-1814V2NAR User manual

EVOC

EVOC CPC-3813CLD3N User manual

EVOC

EVOC EC5-1817LNAR User manual

EVOC

EVOC EC3-1813 Series User manual

EVOC

EVOC 104-1649CLD2NA Series User manual

EVOC

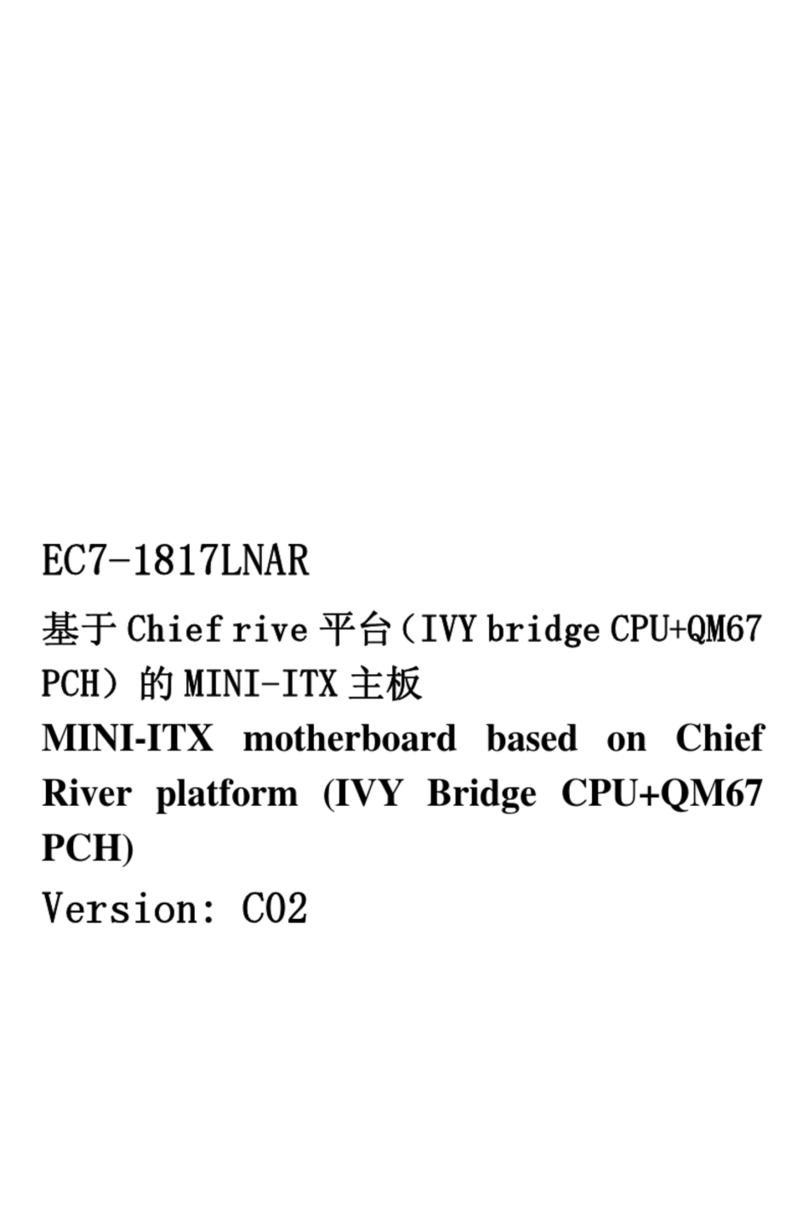

EVOC EC7-1817LNAR User manual

EVOC

EVOC EC3-1820V2NA User manual

EVOC

EVOC EC7-1813CLD2NA SERIES User manual

EVOC

EVOC EC0-1814 User manual

EVOC

EVOC EC7-1817LNAR User manual

EVOC

EVOC 104-1814CLDNA Series User manual

EVOC

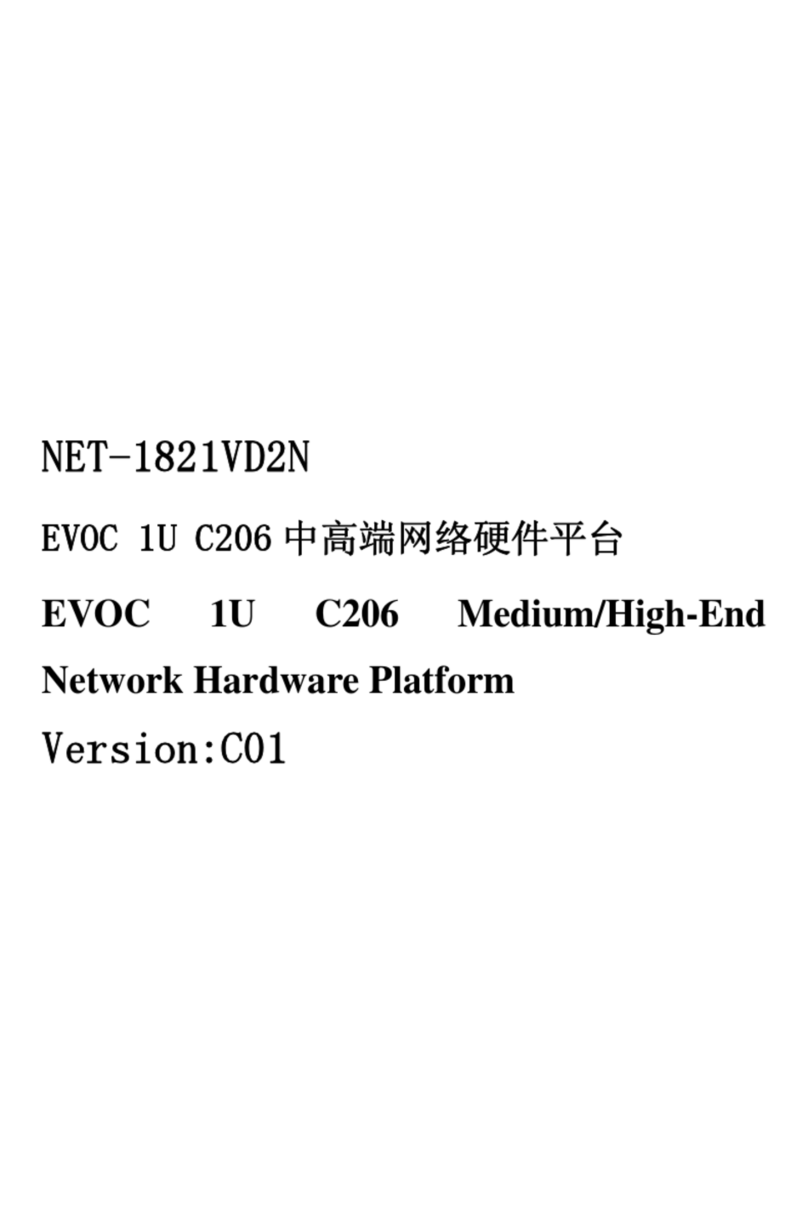

EVOC NET-1821VD2N User manual
