Chauvin Arnoux E1N User manual

E1N

... /

AC / DC

PINCE AMPEREMETRIQUE

AC-DC CURRENT CLAMP

Notice de fonctionnement

User's manual

F R A N C A I S

E N G L I S H

Signification du symbole

Attention ! Consulter la notice de fonctionnement avant d’utiliser l’appareil.

Dans la présente notice de fonctionnement, les instructions précédées de ce

symbole, si elles ne sont pas bien respectées ou réalisées, peuvent occasionner

un accident corporel ou endommager l’appareil et les installations.

Vous venez d’acquérir une pince E1N et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

lisez attentivement cette notice de fonctionnement,

respectez les précautions d’emploi.

PRECAUTIONS D’EMPLOI

Ne pas utiliser la pince sur des conducteurs dont la tension de mode commun par

rapport à la terre est supérieure à 600 V eff.

Ne pas enserrer un conducteur avec la pince sans que celle-ci soit connectée sur

un appareil de mesure.

Bien maintenir centré le câble ou la barre dans la pince et celle-ci bien

perpendiculaire au conducteur.

Eviter la proximité d'autres conducteurs qui pourrait créer des champs parasites.

La pince doit être totalement déconnectée et sur la position "OFF" pour opérer au

changement de la pile.

Pour qu'une chaîne de mesure respecte une norme, il est nécessaire que chaque

élément la constituant respecte aussi cette norme. Pour votre sécurité, assurez-

vous que les appareils utilisés avec votre pince soient également conformes à la

NF EN 61010 et ses conditions d'application. En particulier, vérifiez que les bornes

des appareils utilisés sont protégées par une liaison à la terre ou une isolation

adéquate.

Veiller à la propreté des entrefers. (voir Chapitre Entretien)

GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la

date de mise à disposition du matériel (extrait de nos Conditions Générales de Vente,

communiquées sur demande).

English ............................................................................................................................................ 13

SOMMAIRE

PRESENTATION ................................................................................................... 4

DESCRIPTION ...................................................................................................... 4

CARACTERISTIQUES ELECTRIQUES................................................................ 5

SECURITES ET PROTECTIONS .......................................................................... 8

CARACTERISTIQUES GENERALES ................................................................... 9

CONTROLE DE LA PILE ...................................................................................... 9

CHANGEMENT DE LA PILE .............................................................................. 10

MODE OPERATOIRE ......................................................................................... 10

MAINTENANCE .................................................................................................. 12

ANNEXE ............................................................................................................. 23

POUR COMMANDER

Utiliser les désignations et références ci-dessous

PINCE E1N ...................................................................................... P01.1200.30A

Livrée avec cette notice de fonctionnement

Accessoires :

Raccord femelle femelle (jeu de 2) ...................................................... P01.1017.63

Adaptateur fiche sécurité/fiche 4 ......................................................... P01.1017.45

Rechange :

Pile 9 V alcaline ................................................................................... P01.1006.20

PRESENTATION

La pince E1N est pourvue d'une cellule à effet Hall. Elle permet la mesure de courant

continu et alternatif de 5 mA à 200 A sans intervention sur l'installation (coupure du

courant à mesurer). La tension de sortie, 1 mV/A ou 1 V/A en fonction du calibre

utilisé, correspond à l'image du courant mesuré. La pince est équipée d'une molette

d'ajustement pour réaliser le zéro en sortie, et d'un voyant lumineux indiquant le bon

fonctionnement de la pince et le bon état de la pile. Elle peut être associée à des

multimètres, oscilloscopes, systèmes d'enregistrement et tout appareil muni d'une

entrée tension, continue ou alternative.

DESCRIPTION

Voir § Annexe

Commutateur

Le commutateur comporte 3 positions :

OFF : position arrêt

Calibre 1 mV/A

Calibre 1 V/A

NB : Ce calibre augmente la sensibilité de la pince tout en diminuant l'étendue

de mesure.

Témoin de pile

Cette LED est éteinte quand le commutateur est sur "arrêt". En utilisation

normale, la LED verte est allumée. Quand le commutateur n'est plus sur arrêt

et que la LED est éteinte, celle-ci prévient que la valeur de la tension pile est

trop faible ou que la cellule n'est plus alimentée, décelant ainsi un défaut de la pile.

Réglage du "zéro" de la pince

La molette permet de réaliser la mise à zéro de la tension de sortie. Il est ainsi

possible de s'affranchir des différentes erreurs dues aux dérives thermiques,

au champ magnétique terrestre, à l'environnement, et à la rémanence.

Action de 20 tours à ± 1 tour.

Trappe à pile

Cette trappe est maintenue dans la poignée inférieure par une vis imperdable.

Cordon et fiches

Cordon bifilaire double isolation, non spiralé de 1,50 m et terminé par 2 fiches

mâles de sécurité ( 4 mm).

Flèche

Flèche pour repérer le sens du courant primaire.

CARACTERISTIQUES ELECTRIQUES

GRANDEURS D'ENTRÉE/SORTIE

(1) La valeur maximale admissible n'est limitée que par la section du conducteur primaire. Il se produit

sur la pince une saturation du noyau magnétique non dangereuse. Une rémanence importante peur

subisister qui peut être éliminée en démagnétisant la pince.

(2) Hors hystérésis en DC. (Vérifier le zéro, mâchoires hors du conducteur).

L'erreur intrinsèque s'exprime : ± (% L + Décalage)

Signal de sortie : 1 mV DC ou AC par ampère DC ou AC

1 V DC ou AC par ampère DC ou AC

Tension maxi. d'utilisation : 600 V eff.

Impédance de charge : > 2 k sur le calibre 1 mV/A

> 10 k sur le calibre 1 V/A

NB : Les précisions sont données pour :

une température ambiante comprise entre 20°C et 26°C,

une humidité relative de 20% HR à 75 % HR,

un conducteur centré,

une impédance de charge 10 k sur 1 mV/A et 100 k sur 1 V/A,

une fréquence du signal alternatif comprise entre 40 Hz et 100 Hz sinusoïdale sur

1 V/A et 40 Hz et 500 Hz sinusoïdale sur 1 mV/A,

une tension d'alimentation de 8 V DC ± 0,1 V,

après une minute de mise en marche.

CALIBRE 1 V/A 1 mV/A

Domaine de

fonctionnement (1) 0-2 A AC - DC 0-200 A AC-DC

Domaine de mesure 0-2 A DC

0-1,5 A AC

100-150 A DC

100-120 A AC

Erreur intrinsèque (2)

L : valeur lue 2 % L + 20 mA 1,5 % L + 30 mA 3 % L

Déphasage (DC - 65 Hz) 3° 1°

0-100 A AC-DC

Niveau typique de bruit en sortie (valeurs RMS)

GRANDEURS D'INFLUENCES

- Position du conducteur dans les mâchoires : 0,5 % de la lecture (maxi.) pour un

conducteur déplacé d'une extrémité à l'autre de la fenêtre.

- Température :

1500 ppm/°C + 60 mA/°C (maxi.) pour une température comprise entre 0°C et 10°C.

1000 ppm/°C + 60 mA/°C (maxi.) pour une température comprise entre 10°C et 50°C.

- Charge : 0,1 % de la lecture (maxi.) pour une charge comprise entre 2 k et 10 k

sur le calibre 1 mV/A et 2 % de la lecture (maxi.) pour une charge comprise entre

10 k et 100 k .

- Fréquences : voir courbes ci-après.

COURBES TYPIQUES DE RÉPONSES EN FRÉQUENCE

Calibre 1 mV/A à 10 A et 20 A

Erreur de phase en ° à 10 Aac

Erreur de phase en ° à 20 Aac

Bande de fréquence DC - 1 Hz 1 Hz - 10 kHz 10 kHz - 100 kHz

Calibre 1 mV/A 3 µV 10 µV 18 µV

Calibre 1 V/A 3 mV 10 mV 18 mV

Erreur

Fréquence

COURBES DE DÉPHASAGE

Calibre 1 V/A à 1 A et 10 A

Calibre 1 mV/A à 10 A et 20 A

Erreur de phase en ° à 10A AC

Erreur de phase en ° à 20A AC

Fréquence

Erreur Erreur

SECURITES ET PROTECTIONS

SÉCURITÉ ÉLECTRIQUE

Appareil à isolation double ou isolation renforcée dans la partie préhensible en

utilisation normale, et à isolation simple ou isolation supplémentaire entre le

primaire et la sortie secondaire.

Tension de service maximale (suivant NF EN 61010-1)

- 600 V dans les installations de catégorie III et degré de pollution 2.

- 300 V dans les installations de catégorie IV et degré de pollution 2.

Tension d'épreuve diélectrique (suivant NF EN 61010-1)

5550 V (50/60 Hz) entre les parties préhensibles en utilisation normale d'une part,

et le primaire avec le secondaire d'autre part.

3250 V (50/60 Hz) entre le primaire d'une part, et le secondaire d'autre part.

COMPATIBILITE ELECTROMAGNETIQUE

Décharge électrostatique : 4kV sans perturbation

8kV sans destruction (suivant CEI 801-2)

Champ rayonné : 3V/m (suivant CEI 801-3)

Transitoires rapides : 1kV classe 1 sans perturbation

2kV classe 2 avec défauts mineurs (suivant CEI 801-4)

Chocs électriques : 1kV - 0,5kA classe 2 sans perturbation

2kV - 1kA classe 3 avec défauts mineurs (suivant CEI 801-5).

PROTECTIONS MECANIQUES

Etanchéité : indice de protection IP 20 selon CEI 529.

Chocs : 100 G, 6 ms, demi-période (suivant CEI 68-2-27)

Chute libre : 1 m (suivant CEI 1010-1)

Vibrations : 10/55/10 Hz - 0,15 mm (suivant CEI 68-2-6)

Secousses : 40 G, 6 ms, 40000 secousses (suivant CEI 68-2-29)

Autoextinguibilité : V0 (suivant UL 94)

CARACTERISTIQUES GENERALES

CONDITIONS D'ENVIRONNEMENT

ALIMENTATION

Pile alcaline 9 V (type 6 LR 61)

Autonomie : 70 heures typiques

Consommation : 6 mA typique

Témoin d'usure : extinction du témoin lumineux pour une tension < 6,5 V

CONTROLE DE LA PILE

Si le commutateur n'est pas sur la position OFF et que le témoin lumineux est éteint,

cela indique que la tension de la pile est trop faible. Il est donc nécessaire de changer

la pile.

Humidité en % HR

100

32 2

1 3

1 Domaine de référence

2 Domaine d'utilisation

3 Domaine de stockage

Température en C°

-30°

-50° -10° 10° 30° 50° 70° 90°

CHANGEMENT DE LA PILE

La pince doit être entièrement débranchée pour changer la pile et ne pas enserrer

de conducteur.

Vérifier que le commutateur est sur la position OFF.

Défaire la vis imperdable qui se trouve à l'arrière de la pince et faire glisser la trappe

dans le prolongement de la poignée.

Brancher la pile sur son connecteur (pile 9 V alcaline), puis remettre la trappe.

MODE OPERATOIRE

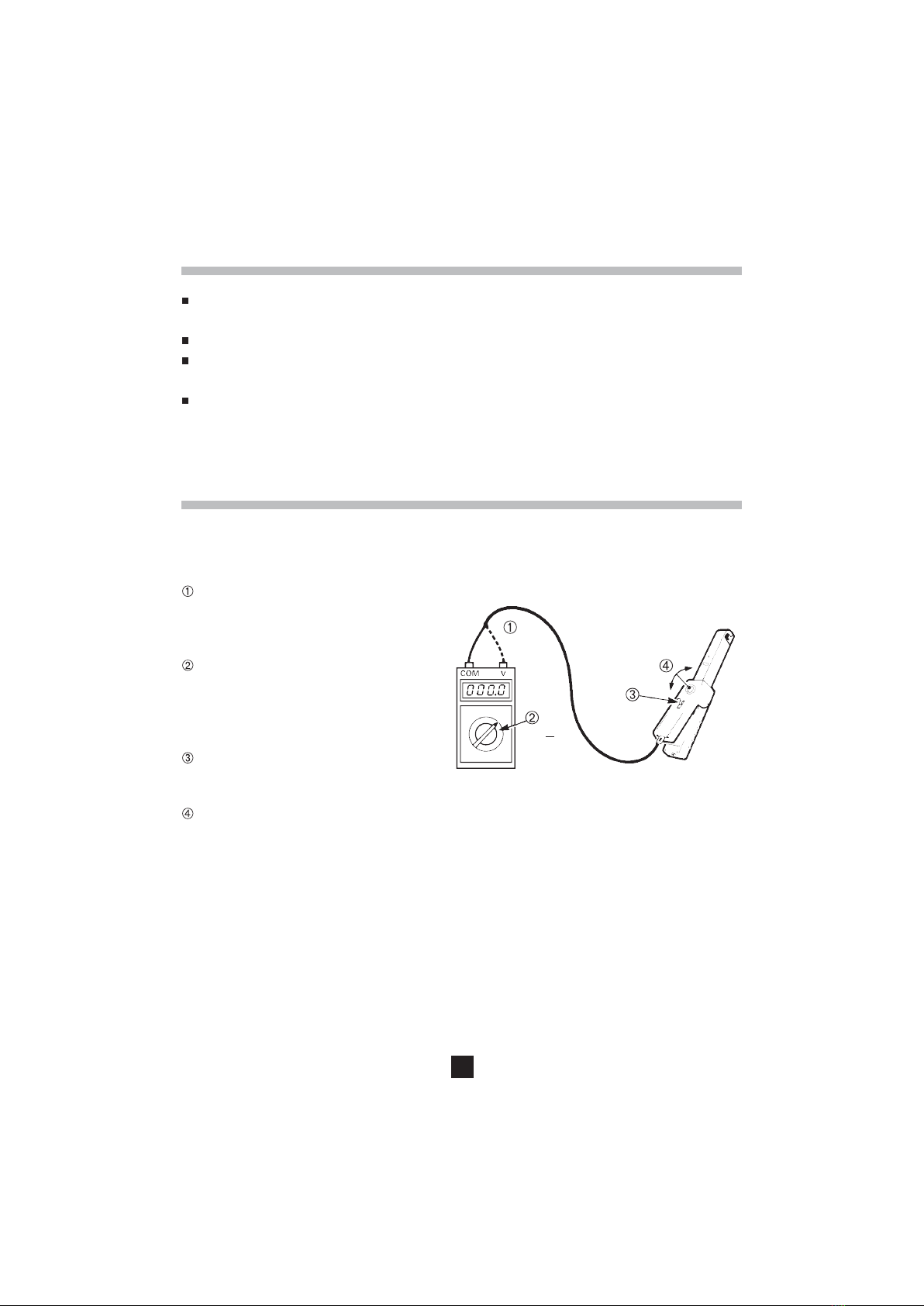

RÉGLAGE DU ZÉRO

Le réglage du zéro est seulement nécessaire pour les mesures en courant continu ou

pour les mesures en alternatif avec composante continue.

Raccorder la pince E1N à un

multimètre (cordon noir au

commun et cordon rouge

à l'entrée "Volt").

Placer le commutateur de

fonction/calibre du multimètre

sur la position mV... Choisir

une étendue de mesure ayant

une résolution de 1 mV.

Placer le commutateur de

fonctions (situé sur la

poignée) en position 1 V/A.

A l'aide de la molette faire afficher au multimètre une valeur aussi proche que

possible de 0.

NB : pour des mesures d'intensités continues de faibles valeurs (par exemple

inférieures à 5 A), la précision sera améliorée si le réglage de zéro est effectué avant

chaque mesure. Le réglage de zéro est également conseillé si l'intensité à mesurer

est très différente de celle ayant fait l'objet de la mesure précédente. Par exemple,

après des mesures à 100 A ..., il est conseillé de procéder au réglage de zéro avant

de mesurer des intensités d'une dizaine d'ampères. Le réglage de zéro est également

conseillé après le changement de polarité de l'intensité mesurée.

rougenoir

mV ...

Table of contents

Languages:

Other Chauvin Arnoux Measuring Instrument manuals

Chauvin Arnoux

Chauvin Arnoux C.A 6521 User manual

Chauvin Arnoux

Chauvin Arnoux BCP4 User manual

Chauvin Arnoux

Chauvin Arnoux Double retractable 10 A test probe User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1725 Instruction manual

Chauvin Arnoux

Chauvin Arnoux AEMC AmpFlex User manual

Chauvin Arnoux

Chauvin Arnoux P 310 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1875 User manual

Chauvin Arnoux

Chauvin Arnoux PAC 11 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC 407 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6030 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC True Megohmmeter 3528 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6503 User manual

Chauvin Arnoux

Chauvin Arnoux 1875 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6549 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 813 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6528 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6549 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6681 LOCAT-N User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6131 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1244 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 1110 User manual

Chauvin Arnoux

Chauvin Arnoux C.A 6608 User manual

Chauvin Arnoux

Chauvin Arnoux AEMC 1035 User manual

Chauvin Arnoux

Chauvin Arnoux F405 User manual

Popular Measuring Instrument manuals by other brands

Suaoki

Suaoki D40 user manual

Elster

Elster BK-G1.6 operating instructions

Endress+Hauser

Endress+Hauser Deltabar FMD71 technical information

Duratool

Duratool D03128 manual

Vega

Vega VEGAPULS 65 Quick setup guide

Tonghui

Tonghui TH2618B Operation manual

Tenmars

Tenmars TM-801 user manual

MSR

MSR 145 user manual

TPS

TPS WP-82 manual

ELMETRON

ELMETRON CP-511 user manual

PCB Piezotronics

PCB Piezotronics 003C30 Installation and operating manual

Tenma

Tenma 72-10465 manual

Endress+Hauser

Endress+Hauser Proline Promag 50 Brief operating instructions

Siemens

Siemens SITRANS F Coriolis FCT030 Function manual

KLINGER

KLINGER CMF V Series instruction manual

EXFO

EXFO FTB-2 Notice

Keysight

Keysight M8290A Getting started guide

ADTEK

ADTEK MW-5 operating manual
