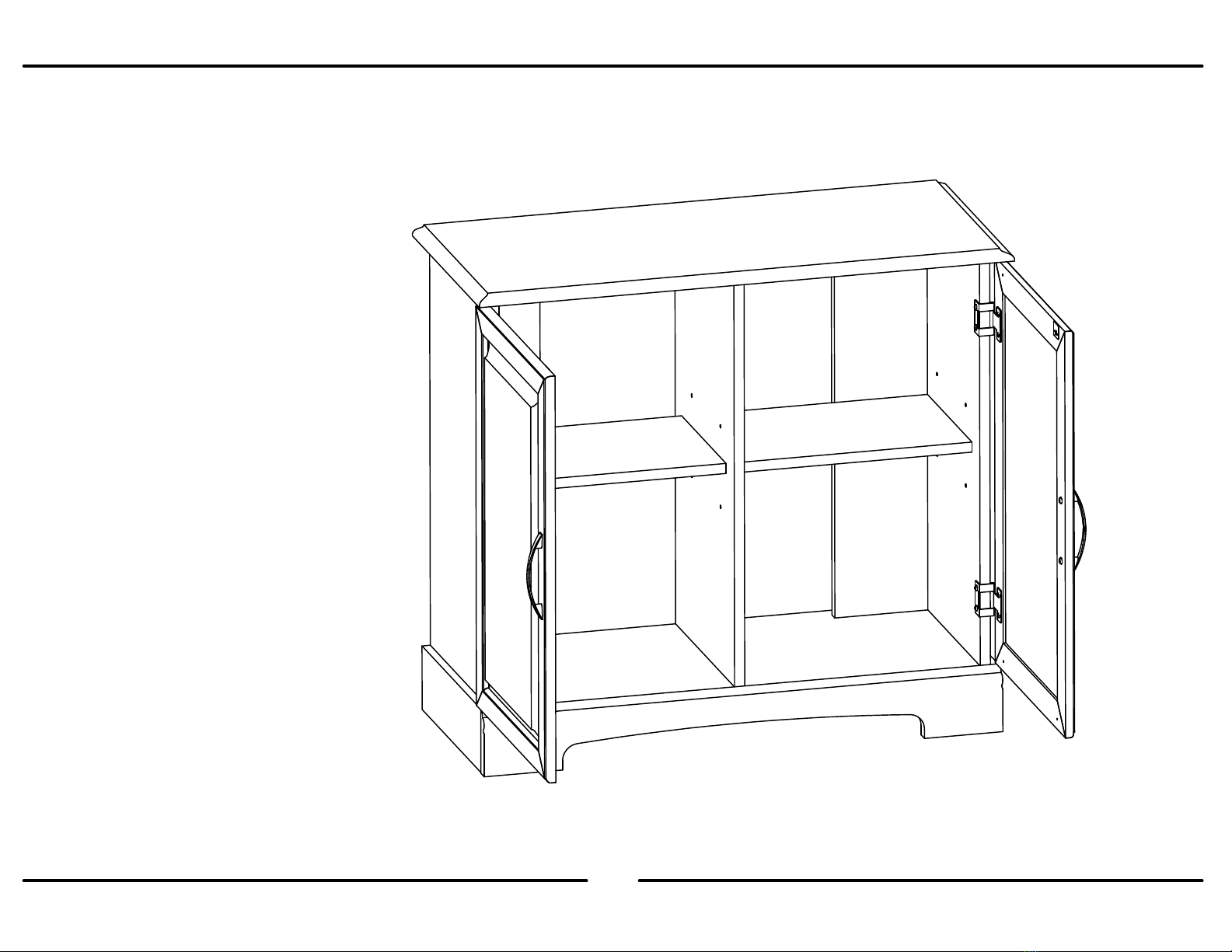

Ameriwood HOME 5691056COM User manual
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345691056COM
4
5691056COM
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
This instruction booklet contains IMPORTANT safety information.
Please read and keep for future reference.
B345691056COM
4
3 /11
www.ameriwoodhome.com

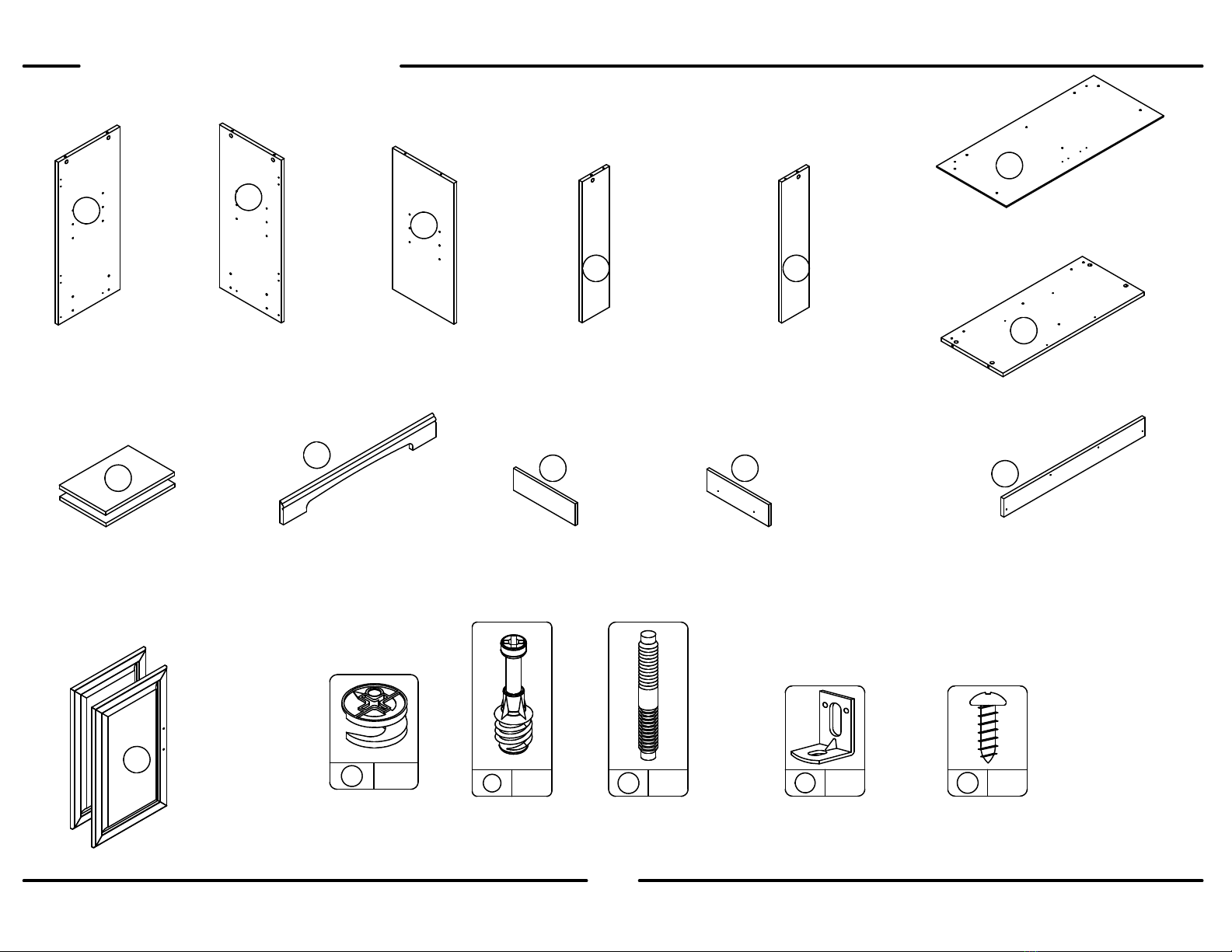

PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
350856012
right panel
panel derecho
panneau droit
350856022
left rear panel
panel trasero izquierdo
pan arrière gauche
350756051
right rear panel
panel trasero derecho
pan arrière droit
350756061
top
cima
dessus
350856071
bottom
fondo
fond
350856082
2 adjustable shelves
2 tableros ajustable
2 tablettes ajustable
350856090
front skirt
barra de frente
barreau avant
350856100
left side skirt
barra izquierdo
barreau gauche
350756110
right side skirt
barra derecho
barreau droit
350756120
support
soporte
support
350800130
2 doors
2 puertas
2 portes
350856141
AB
C
E F
G
H
I
JK L M
N
partition
partición
cloison
350856030
x
34
#A21520
compression dowel
clavija de compresion
goujon de compression
x4 8
#A53600
angle bracket
support de l'angle
anaquel del ángulo
x
5
32
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
x
cam bolt
#A22610
perno de leva
boulon de came
2
10
x
#A22620
cam lock
cerradura de leva
serrure de came
1 10
B345691056COM
4
4 /11
www.ameriwoodhome.com

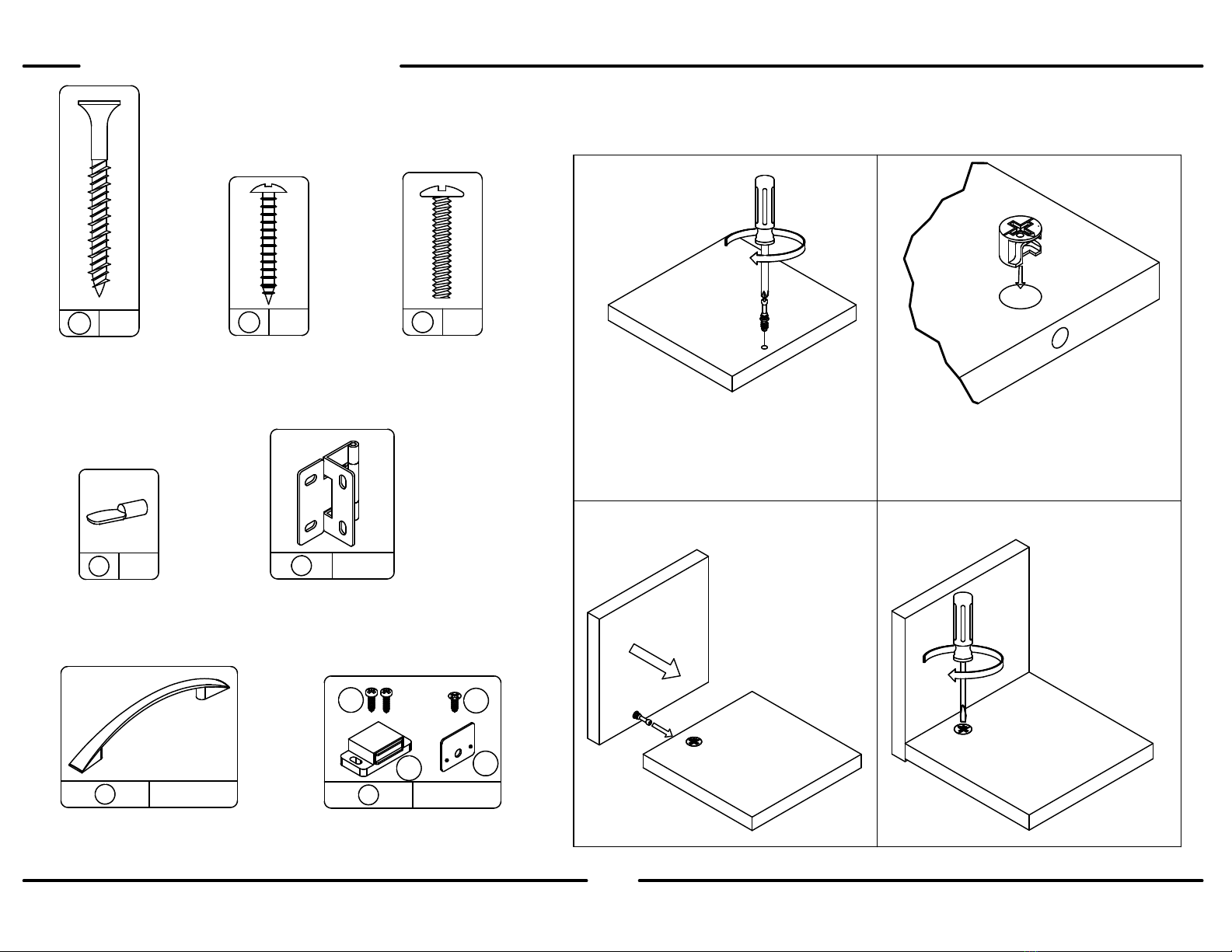

PARTS - PIEZAS - PIECES
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
66
x
7
4
#A12850
1" pan head
cabeza redondo 1"
tête ronde
1"
x8 4
#A17400
7/8" machine screw
7/8" tornillo
vis 7/8"
x9 8
#A80250
shelf support
soporte de tablero
support de la tablette
x
10 4
#A60010
hinge
bisagra
charniere
x
12 2
#A31000
magnetic catch kit
equipo de la captura magnético
ensemble de loquet magnétique
12b
12a
12d
12c
x
11 2
#A52395
handle
manija
poignée
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
1
B345691056COM
4
5 /11
www.ameriwoodhome.com
Approx.
7/16"
3
x
34
x
210
ABC
E
F
G
2
2
3
x
12 2
12a
12b
2
12a
12b
H
1
1
1
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
1 10
1
1
2
B345691056COM
4
6 /11
www.ameriwoodhome.com
6
x
6
A
B
C
E
F
6
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Cam locks (1) in panels (E&F) will face down.
Cerraduras (1) en paneles (E y F) se enfrentarán hacia abajo.
Verrous de Cam (1) dans des panneaux (E et F) devra faire face vers le bas.
H
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR
SERRER
3
B345691056COM
4
7 /11
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
B
F
C
A
G
UNLOCK
LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
4
B345691056COM
4
8 /11
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
5
16x4 8x
5
5
x
7
4
7
Finished Edge
Borde Acabado
Bord Fini
K
L
A
B
H
J
4
4
4
5
5
5
5
55
5
5
55
4
4
4
H
A
B
M
77
5
B345691056COM
4
9 /11
www.ameriwoodhome.com
5
16x
x8 4 9 8x
x
10 4
x
12 2
12c
12d
5
5
8
8
8
9
10
11
11
12c
12d
I
I
x
11 2
B345691056COM
4
10 /11
www.ameriwoodhome.com
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to support
the maximum loads shown. Exceeding
these load limits could cause sagging,
instability, product collapse, and/or
serious injury.
Esta unidad ha sido diseñada para
soportar la carga máxima anotada. El
exceder estos límites puede causar
inestabilidad, colapsarse y/o causar
serias lesiones.
Ce meuble a été conçu pour supporter
les charges maximales indiquées. En
excédant ces limites de charge, le
meuble pourrait devenir instable,
s’effondrer, et/ou causer des blessures
graves.
450 lbs.
204 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
