Wellis SPRING WC00217 Manual
Spring pull out sink mixer
INSTRUCTION GUIDE
Spring ausziehbarer spülbeckenmischer
AUFBAUANLEITUNG
Melangeur d’evier extractible Spring
GUIDE D’INSTALLATION
Spring mosogató csaptelep
SZERELÉSI ÚTMUTATÓ
EN
DE
FR
HU WC00217
Spring
EN
Do
Not
Disassemble
Flush
the pipe
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
G3/8"X350MM
DE ZUBEHÖRS ÜBERPRÜFUNG
LISTE DES STANDARDZUBEHÖRS:
Bitte überprüfen Sie die Zubehörsliste doppelt und kontaktieren Sie unser Unternehmen
oder den Händler für irgendwelche Unstimmigkeiten.
Anmerkungen:
1. Ohne dass es ihre Leistung betrifft, kann Zubehör ohne weitere Kenntnisnahme
ausgetauscht werden;
2. Die Zeichnungen dienen nur als Referenz. Produktgröße & Form beziehen sich auf
die aktuelle Armaturen.
Code Zubehörliste Quantität
1 Hauptteil 1
2 Gewindebuchse 1
3 O-Ring 1
4 Kupferrohr 2
5 Dichtungsring 1
6 Befestigungsschraube 1
7 Einlaufrohr 2
8 Kunststoffsockel 1
9 Belüftungsschlüssel 1
Installations Anleitungen
• Nehmen Sie nicht das Gehäuse auseinander,
alles wurde korrekt installiert und überprüft,
bevor es das Werk verlassen hat;
• Um zu vermeiden das der Hahn tropft, spülen
Sie die Leitung vor der Installation aus;
• Nach der Installation vergewissern Sie sich,
das alles sicher verschlossen ist und nicht
leckt;
• Nutzungsbedingungen; Arbeitsdruck
bei 0.05-1.0Mpa (Inklusive kalter &
heißer Wasserdruck) mit anwendbarer
Wassertemperatur 4°C-90°C.
• Vergewissern Sie sich, dass die kalte/heiße
Leitung korrekt verbunden ist, davorstehend
wird die heiße Wasserleitung links verbunden
und die kalte Wasserleitung rechts.
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
Nicht
auseinander
nehmen
Wasser-
leitung
ausspü-
len
G3/8"X350MM
G3/8"X350MM
Installations Vorgang
• Vergewissern Sie sich, dass die
Installationslöcher in der richtigen Größe sind;
• Verbinden Sie das Gehäuse & die
Wasserzulieferungsleitung mit der Wasserzufuhrleitung.
Nutzung
Wie Sie den Griff in Betrieb nehmen
1. Ziehen Sie den Griff nach oben, um die Wasserleitung zu öffnen,
drücken Sie ihn herunter zum Schließen;
2. Drehen Sie den Griff nach links, um den heißen Wasserfluß zu
steigern für eine höhere Wassertemperatur und für eine niedrigere
Temperatur machen Sie das Gegenteil.
3. Der Schwenkhahn kann um 360° gedreht werden.
Nutzung
Wie Sie den Griff in Betrieb nehmen
1. Ziehen Sie den Griff nach oben,
um die Wasserleitung zu öffnen,
drücken Sie ihn herunter zum
Schließen;
2. Drehen Sie den Griff nach links,
um den heißen Wasserfluß
zu steigern für eine höhere
Wassertemperatur und für eine
niedrigere Temperatur machen
Sie das Gegenteil.
3. Der Schwenkhahn kann um 360°
gedreht werden.
Offen
Rechts kaltes
Wasser
Heißes Wasser
Links heißes
Wassser
Kaltes Wasser
Schwenkbereich
360°
Geschlossen
FR Contrôle d’accessoires
LISTE DES ACCESSOIRES STANDARDS
Veuillez vérifier la liste d’accessoires ci-après et contactez
notre entreprise ou notre distributeur pour toute discordance
Remarque:
1. Sans affecter leur performance, les accessoires peuvent être modifiés sans avis;
2. Dessins pour référence seulement. La taille et la forme du produit désignent le
robinet réel
Code La Liste d’Accessoires Quantité
1 Corps principal 1
2 Manchon fileté 1
3 Anneau en O 1
4 Tube en cuivre 2
5 Rondelle 1
6 Ecrou fixe 1
7 Tuyau d’entrée 2
8 Base plastique 1
9 Clé d’aération 1
Instructions d’installation
• Ne pas démonter le corps principal, puisqu’il
a été installé et commandé
• correctement et précisément avant de
quitter l’usine ;
• Pour éviter le blocage du robinet, faire
rincer le tuyau d’eau avant l’installation ;
• Après l’installation, assurez-vous que tous
les joints sont scellés en toute sécurité et
sans aucune fuite ;
• Condition d’utilisation : Pression de service
à 0.05-1.0MPa (y compris la pression
de l’eau chaude et froide), avec une
température valable de l’eau: 4°C-90°C;
• Assurez-vous de brancher le tuyau d’entrée
chaud/froid correctement, si debout devant,
branchez le tuyau d’eau chaude à gauche
et le tuyau d’eau froide à la droite
Ne
Pas
monter
rincer
le
tuyau
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
G3/8"X350MM
G3/8"X350MM
Les procédures d’installation
• Veuillez installer le tuyau de liaison dans le mur
• Selon les procédures d’installation.
Nettoyage & Entretien
Pour garder le produit propre & brillant, suivez les instructions ci-
dessous :
1. Rincez à l’eau propre et séchez avec un chiffon doux seulement:
2. Pour toute saleté, nettoyez avec un détergent liquide doux ou de
verre transparent :
3. N’utilisez pas un détergent de lavage, un polisseur, un tissu, un
mouchoir ou un papier grattoir :
4. N’utilisez-pas un détergent acide, un détergent ou un savon en
grain insoluble;
5. Enlevez l’aérateur et nettoyez-le si nécessaire.
Utilisation
Comment faire fonctionner la poignée
1. Relevez la poignée jusqu’à
l’ouverture de l’eau ; poussez-la
vers le bas pour fermer.
2. Tournez la poignée vers la
gauche pour augmenter le
débit d’eau chaude pour une
température d’eau plus élevée,
et abaissez la température de
l’eau inversement.
3. Le pivot peut être encerclé 360°
ouvrir
Eau
chaude
Eau chaude
Eau
froide
Eau froide
Zone de pivotement
360°
fermer
HU Alkatrészekellenőrzése
Standard alkatrészlista
Kérjük,ellenőrizzeazalkatrészlistátéslépjenkapcsolatbavállalatunkkalés
forgalmazónkkal,habármilyenrendellenességettapasztal!
Megjegyzés:
1. Azalkatrészeket,funkciótnemérintőváltozásokeseténértesítésnélkül
módosíthatjuk.
2. Arajzokcsakreferenciakéntszolgálnak.Atermékekméreteésalakjakapcsánnézze
megazaktuálisvízcsapot!
Kód Alkatrészlista Mennyiség
1 Alaptest 1
2Menetescső 1
3O-gyűrű 1
4Rézcső 2
5 Betét 1
6Rögzítőcsavar 1
7Bemeneticső 2
8Műanyagtartó 1
9 Porlasztókulcs 1
Szerelési Útmutató
• Ne szerelje szét az alaptestet, mert az a
gyártássoránlettpontosanösszeszerelve
éshitelesítve!
• Annak érdekében, hogy elkerülje a
csaptelepműködésiproblémáit,szerelés
előttfolyassaátalaposanvízzel!
• Szerelésutángyőződjönmegarról,hogy
mindegyikcsatlakozásatömítésjóésnincs
szivárgás!
• Használatifeltétel:0.05-1.0MPaüzemi
nyomás(mindhidegésmelegvízesetén)
és4°C-90°Cvízhőmérséklet
• Győződjönmegarról,hogyahidegés
melegvízbevezetőcsövetmegfelelően
csatlakoztassa!Haszembenálla
csapteleppel,akkoramelegvíz-csövet
abalésahidegvízcsövetajobboldalon
csatlakoztassa!
Ne
szerelje
szét
Folyassa
áta
csövet!
T AINS ALL TION GUIDE
SPRING PULL OUT SINK MIXER
ACS0217
G3/8"X350MM
G3/8"X350MM
Szerelési eljárás
• Győződjönmegarról,hogyaszerelésilyukak
megfelelőméretűek!
• Csatlakoztassaazalaptestetésavízvezetékcsövet
abevezetővízvezetékcsővel!
Tisztítás és karbantartás
Kövesseazalábbiútmutatásokatannakérdekében,hogyatermék
tisztaéscsillogólegyen!
1. Folyassaáttisztavízzeléscsakpuharonggyaltöröljeszárazra!
2. Aszennyeződéseketgyengefolyékonytisztítószerrelvagy
ablaktisztítóvaltávolítsael!
3. Nehasználjonmosószert,polírozót,nedvszívórongyot,papírtörlőt
vagykaparóeszközt!
4. Nehasználjonsavasmosószert,oldhatatlanszemcsésszerkezetű
mosószertvagyszappant!
5. Csavarjaleaporlasztótéstisztítsameg,haszükséges!
Használat
Hogyanhasználjaaforgatókart?
1. Acsapmegnyitásáhozemelje
felfelé,azelzáráshoznyomja
lefeléakart!
2. Akifolyóvízhőmérsékletének
növeléséhez forgassa
balra,mígavízhőmérséklet
csökkentéséhez forgassa jobbra
akart!
3. A forgóelem 360°-os
tartománybanforoghat.
Nyitva
jobb
hidegvíz
hidegvíz
bal
melegvíz
melegvíz
Forgásitartomány
360°
Zárva
Table of contents
Languages:
Other Wellis Plumbing Product manuals
Wellis
Wellis SENSE ACS0319 Manual
Wellis
Wellis CORSICA BLACK WF00073 Manual
Wellis

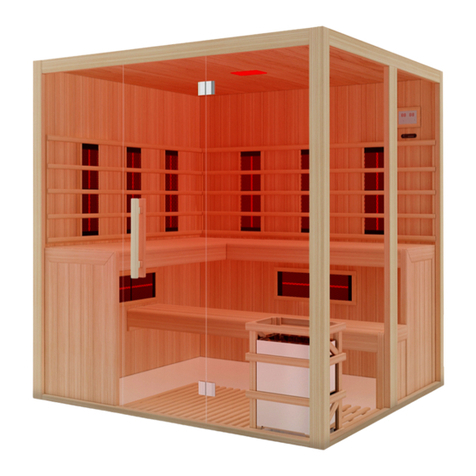

Wellis Eclipse-Hemlock User manual
