Vivotek PZ8111 User manual
P/N: 625015200G Ver.1.0
Copyright 2011 VIVOTEK INC. All rights reserved.
c
10x Zoom‧Multiple Streams‧PoE
PZ8111/21/11W/21W
This guide describes the basic functions of PZ8111/21/11W/21W.
All detailed information is described in the user’s manual.
FR - 41
Français
Dans cette éventualité, contactez
votre distributeur.
Tenez la caméra réseau éloignée
de l’eau. Si la caméra réseau
est mouillée, éteignez la off
immédiatement.
Consultez le guide d’utilisateur
pour obtenir la température de
fonctionnement.
Éteignez rapidement la caméra
réseau si elle dégage de la fumée
ou une odeur inhabituelle.
Ne placez pas la caméra réseau à
proximité de sources de chaleur,
comme un téléviseur ou un four.
Tenez la caméra réseau éloignée de
la lumière directe du soleil.
Ne placez pas la caméra réseau
dans un environnement très
humide.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Dans cette éventualité, contactez votre
distributeur.
Avertissement avant installation
FR - 42

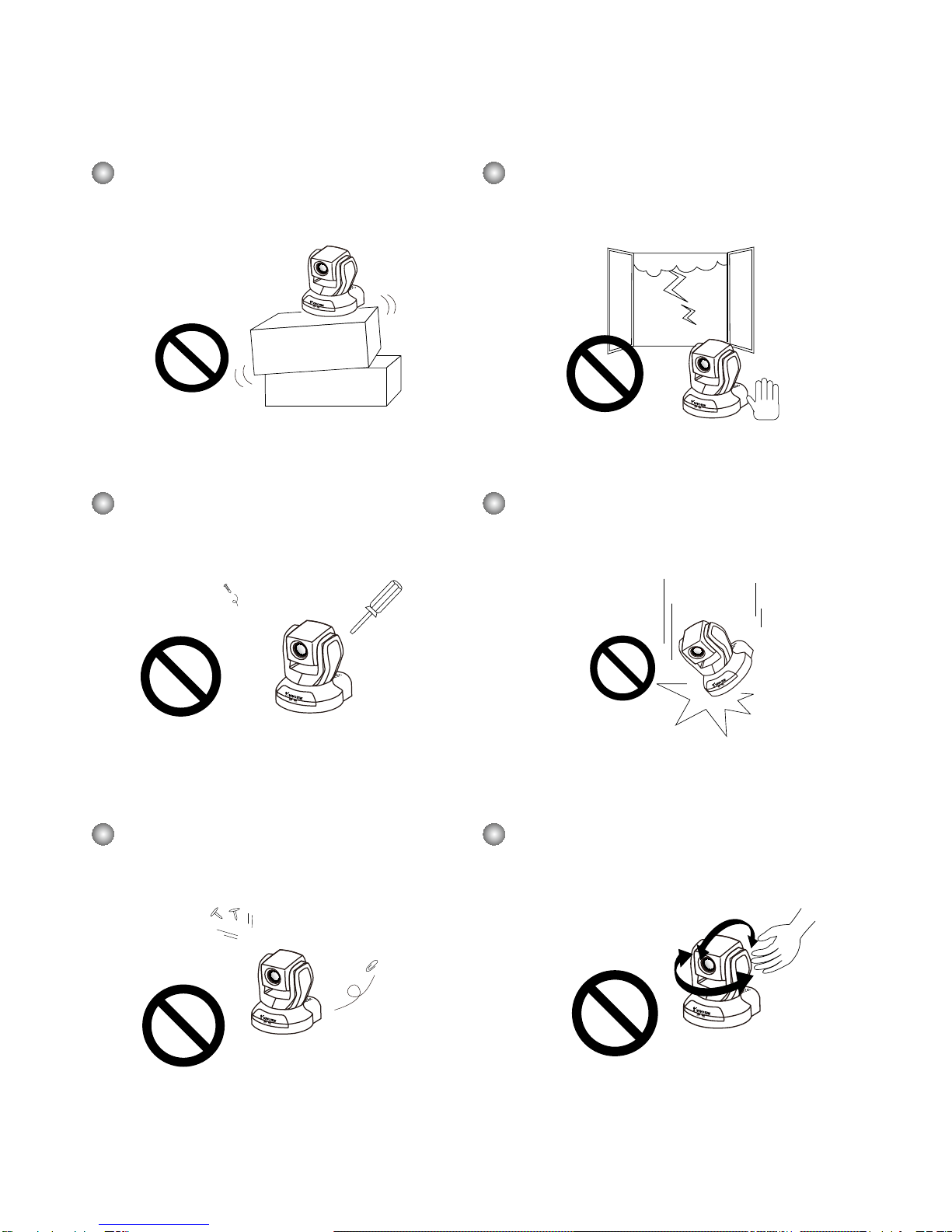

Ne disposez pas la caméra réseau
sur des surfaces instables.
Ne touchez pas à la caméra réseau
lors d’un orage.
Ne démontez pas la caméra réseau. Ne laissez pas tomber la caméra
réseau.
N’insérez pas d’objet dans la
caméra réseau (p. ex. des aiguilles).
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Ne pas bouger la Caméra Réseau
ni l’incliner lorsqu’elle est sous
tension.
Activity
Power/MIC
FR - 43
Français
5
1
0
0
0
0
2
0
2
G
Antenne
(PZ8111W/21W uniquement)
Vis
PZ8111/21/11W/21W
Câble A/V
Adaptateur d’alimentation
Guide d’installation rapide /
Carte de garantie
CD du logiciel
Activity
Power/MIC
Supports de montage au
plafond
Vérier le contenu de l’emballage
1
FR - 44
Panneau Frontal
Face arrière
Activity
Power/MIC MIC incorporé
Voyant LED de statut
Objectif
Bouton destiné à
réinitialiser
Commutateur MIC
externe/interne
Sortie AV
Antenne
(PZ8111W/21W
uniquement)
Description physique
2
Fiche Ethernet
RJ45 10/100
E/S générales
Bloc termninal
Entrée micro
Prise du cordon
d’alimentation
e e
AV
FR - 45
Français
2
Monter la caméra réseau
1. Attachez le support de montage au plafond A à la Caméra réseau et sécurisez
le avec deux petits vis.
2. Percez trois trous de guidage dans le plafond; clouez les boulons d’ancrage en
plastique dans les trous.
3. Fixez le support de montage au plafond B au plafond avec trois vis.
4. Faites glisser la Caméra Réseau dans le support de montage au plafond B.
5. Sécurisez les supports de montage au plafond A et B avec un petit vis.
2
3
4
1
A B
5
Installation du matériel
3
FR - 46
Branchements généraux (sans PoE)
1. Si vous disposez de périphériques externes, comme des capteurs et des alarmes,
connectez-les au bloc de connexion E/S général.
2. Branchez la caméra sur un hub via le câble Ethernet.
3. Connectez le câble d’alimentation de la caméra réseau à une prise d’alimentation.
e e
POW ER COLLISION
LINK
RECEIV E
PARTITION
12345
AV
2
3
Commutateur Ethernet
Déploiement du réseau
4
1
1: Alimentation
2: sortie numérique
3: entrée numérique
4: Terre
FR - 47
Français
Alimentation électrique par câble Ethernet (PoE)
e e
POWER COLLI SION
LINK
RECEIV E
PARTITION
12345
AV
Commutateur PoE
e e
POWER COLLISION
LINK
RECEIV E
PARTITION
12345
AV
Lors de l’utilisation d’un commutateur non PoE
Utilisez un injecteur de puissance PoE (optionnel) pour faire le branchement entre la
caméra et le commutateur non PoE.
Injecteur de puissance
PoE (optionnel)
Lors de l’utilisation d’un commutateur PoE
La caméra est compatible PoE, ce qui permet la transmission d’électricité et de
données par le même câble Ethernet. Consultez l’illustration suivante an de brancher
la caméra à un commutateur PoE par le biais d’un câble Ethernet.
Commutateur non PoE
FR - 48
1. Exécutez « l’Assistant d’installation 2 » qui se trouve dans le répertoire Software Utility
du CD du logiciel.
2. Le programme effectuera des analyses de votre environnement réseau. Après l’analyse
de votre réseau, veuillez cliquer sur le bouton « Suivant » pour poursuivre.
Attribution d’une adresse IP
5
0002D10766AD
RoHS
Network Camera
PZ8111W
3. Le programme recherchera les dispositifs de réseau de VIVOTEK dans le même LAN.
4. Après la recherche, la fenêtre principale de l’installateur apparaît. Cliquez sur l’adresse
MAC qui correspond à celle étiquetée au dessous de votre périphérique an de
connecter Internet Explorer à la caméra réseau.
0002D10766AD
172.16.7.13 PZ71X2
PZ81X1
Installation
Wizard 2
IW
2
FR - 49
Français
Pour une conguration plus avancée, veuillez consulter le guide d’utilisateur
se trouvant sur le CD du logiciel.

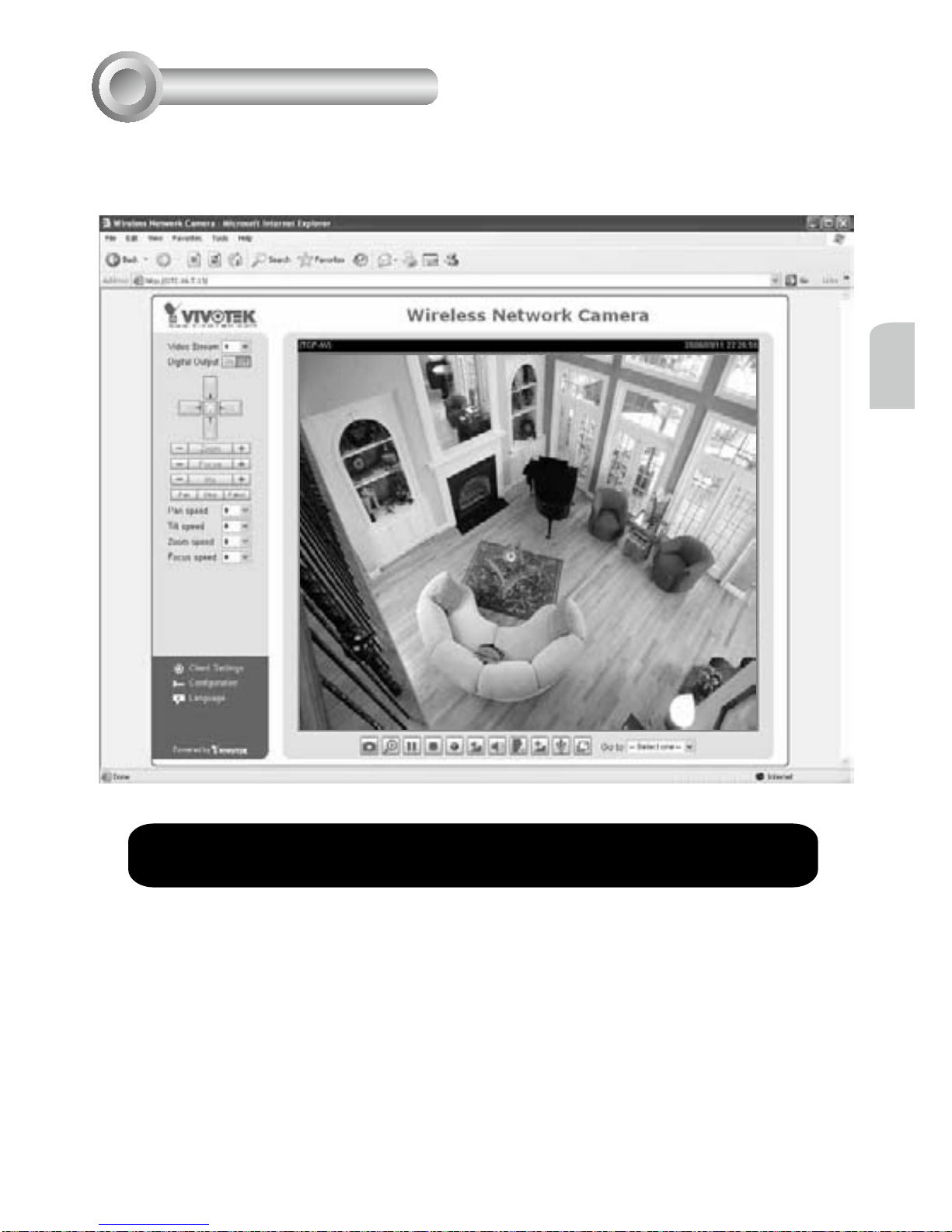

Prêt à l’emploi
6
1. Accédez à la caméra réseau depuis Internet.
2. Recevez la vidéo en direct sur un navigateur web ou un logiciel d’enregistrement.
