Schlage Dexter JD60 User manual

OR O OU

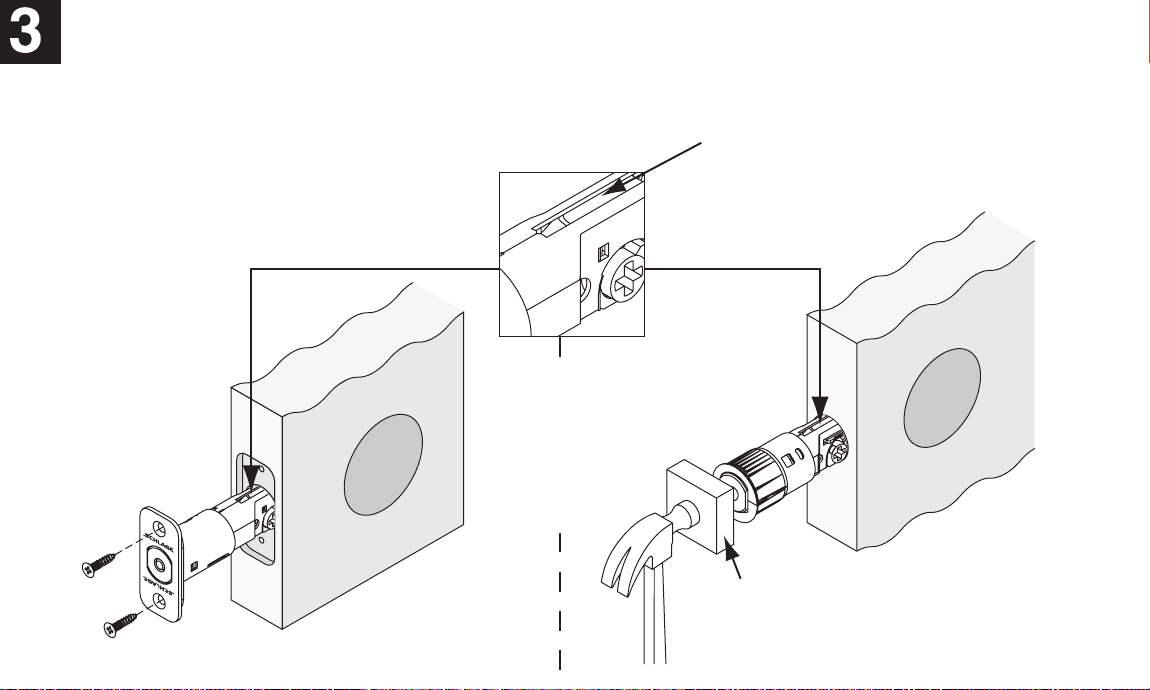

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

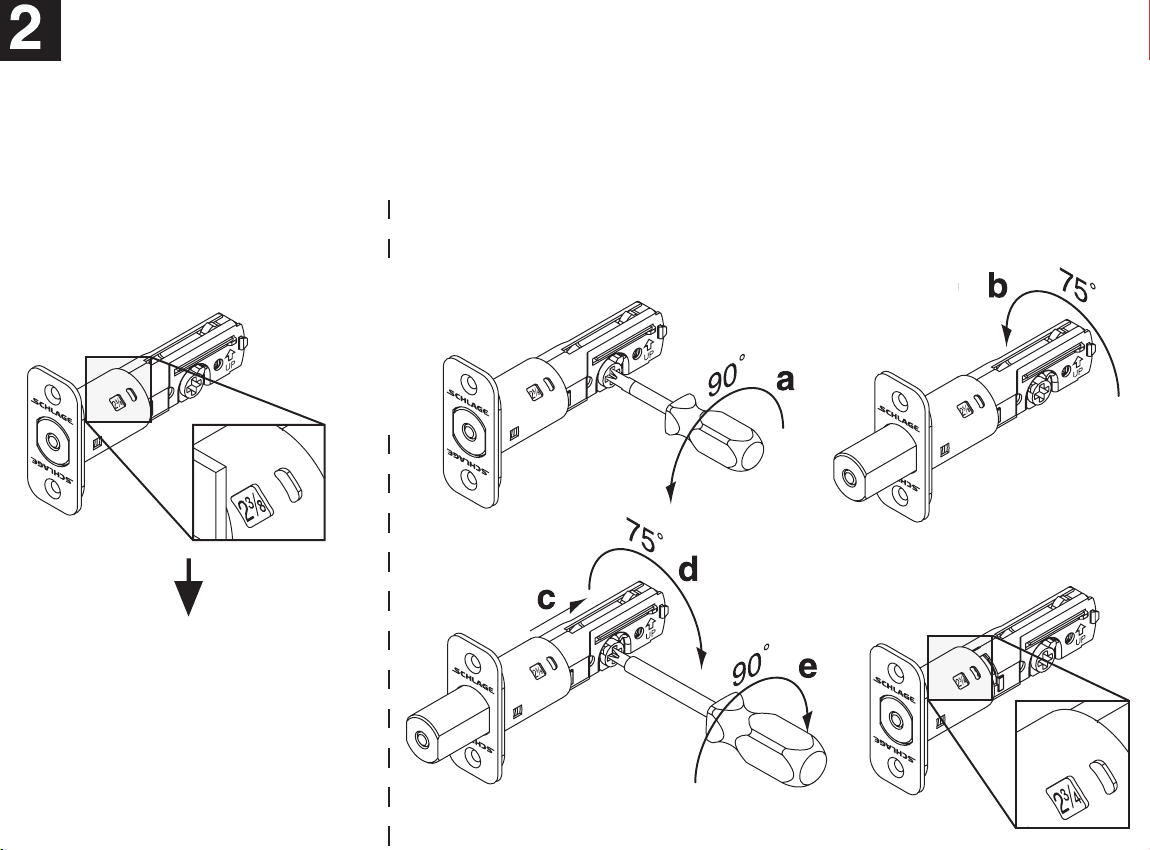

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

OR O OU

Install Deadbolt

Instale el cerrojo de pasador

Installer le pêne dormant

Choose Deadbolt Backset

Escoja la entrada del pasador

Choisir le broche du pêne dormant

Move to Step 3

Siga al paso 3

Passer à l’étape 3

For Para Pour

” (60 mm)

For Para Pour

” (70 mm)

Choose Faceplate to Match Door

Escoja la placa delantera para emparejar la puerta

Choisir la têtière pour égaler la porte

D. Deadbolt

Cerrojo de pasador

Pêne dormant

E. Outside Cylinder

Cilindro exterior

Cylindre extérieur

A. Mounting Screws (2)

Tornillos de montaje (2)

Vis de montage (2)

B. Inside Cylinder

Cilindro interior

Cylindre intérieur

C. Thumbturn

Mariposa

Tourniquet

F. Key

Llave

Clé

G. Faceplate (choice of 3)

Placa delantera (opciòn de 3)

Têtière (choix de 3)

H. Latch/Strike Screws (4)

Tornillos del pestillo/placa hembra (4)

Vis du verrou/de la gâche (4)

J. Strike

Placa hembra

Gâche

Wood Block (not included)

Bloque de madera (no incluido)

Bloc en bois (non inclus)

Top

Tapa

Haut

Move to Step 2

Siga al paso 2

Passer à l’étape 2

2³⁄₄2³⁄₈

Instrucciones de instalación

JD60/JD62

Notice d’installationInstallation Instructions

P515-483

Printed in China

P515-483 Rev. 08/14-e

STOP

ALTO

ARRÊT

Drill Holes

Taladre los agujeros

Forer les trous

Mark Door

Marque la puerta

Marquer la porte

Mortise for Strike

Mortaje para la placa hambra

Mortaise pour la gâche

Prepare Door Edge

Prepare la borde de la puerta

Préparer le bord de la porte

1" (25 mm)

Hole Agujero Trou

" (32 mm)

Deep

Profundidad

Profondeur

¹⁄₄" (6 mm)

Match to bolt centerline

Empareje al línea de centro

del pasador

Égaler à la ligne centrale

du pêne dormant

Door Preparation

Préparation de la porte

Preparación de la puerta

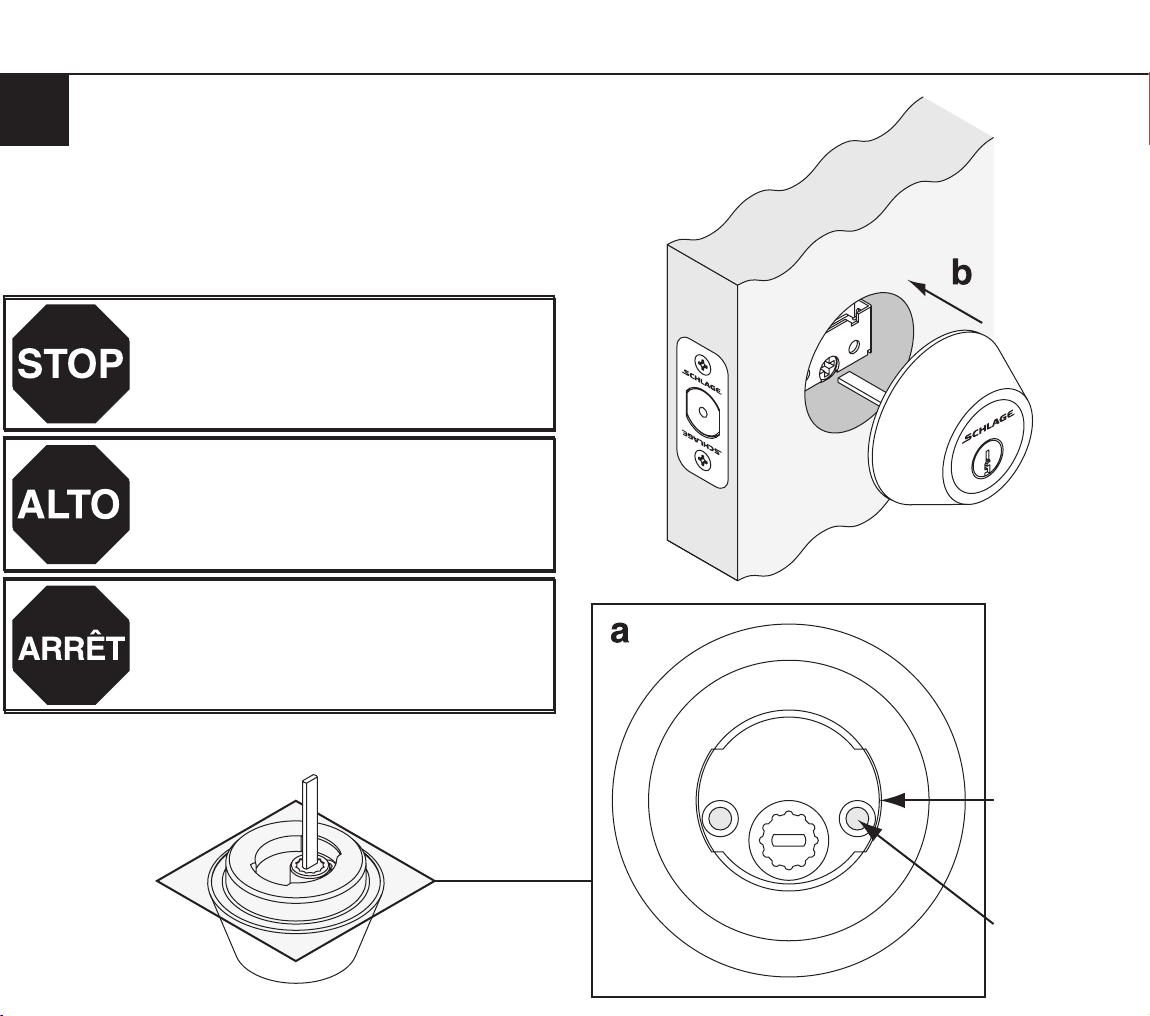

Install Outside Cylinder

Instale el cilindro exterior

Installer le cylindre extérieur

Align holes with notches

before installing

Aline los agujeros con

las muescas antes de

instaler

Aligner les trous avec

les encoches avant

l'installation Notch

Muesca

Encoche

Hole

Agujero

Trou

Install Thumbturn (Single Cylinder Functions)

Instale la mariposa (Funciones del solo cilindro)

Installer le tourniquet (Fonction d’cylindre seul)

Install Inside Cylinder (Double Cylinder Functions)

Instale el cilindro interior (Funciones del cilindro doble)

Installer le cylindre intérieur (Fonctions de double cylindre)

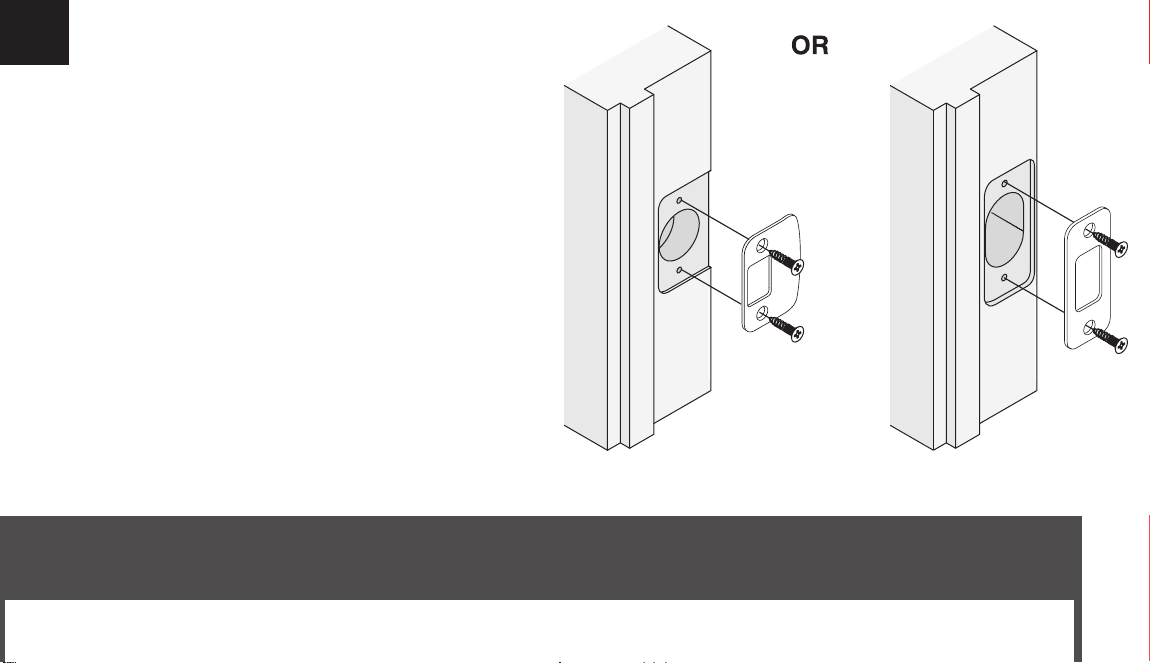

Install Strike

Instale la placa hembra

Installer la gâche

OR O OU

1¹⁄₄

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Printed in China

P515-483 Rev. 08/14-e

STOP

ALTO

ARRÊT

Drill Holes

Taladre los agujeros

Forer les trous

Mark Door

Marque la puerta

Marquer la porte

Mortise for Strike

Mortaje para la placa hambra

Mortaise pour la gâche

Prepare Door Edge

Prepare la borde de la puerta

Préparer le bord de la porte

1" (25 mm)

Hole Agujero Trou

" (32 mm)

Deep

Profundidad

Profondeur

¹⁄₄" (6 mm)

Match to bolt centerline

Empareje al línea de centro

del pasador

Égaler à la ligne centrale

du pêne dormant

Door Preparation

Préparation de la porte

Preparación de la puerta

Install Outside Cylinder

Instale el cilindro exterior

Installer le cylindre extérieur

Align holes with notches

before installing

Aline los agujeros con

las muescas antes de

instaler

Aligner les trous avec

les encoches avant

l'installation Notch

Muesca

Encoche

Hole

Agujero

Trou

Install Thumbturn (Single Cylinder Functions)

Instale la mariposa (Funciones del solo cilindro)

Installer le tourniquet (Fonction d’cylindre seul)

Install Inside Cylinder (Double Cylinder Functions)

Instale el cilindro interior (Funciones del cilindro doble)

Installer le cylindre intérieur (Fonctions de double cylindre)

Install Strike

Instale la placa hembra

Installer la gâche

OR O OU

1¹⁄₄

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Printed in China

P515-483 Rev. 08/14-e

STOP

ALTO

ARRÊT

Drill Holes

Taladre los agujeros

Forer les trous

Mark Door

Marque la puerta

Marquer la porte

Mortise for Strike

Mortaje para la placa hambra

Mortaise pour la gâche

Prepare Door Edge

Prepare la borde de la puerta

Préparer le bord de la porte

1" (25 mm)

Hole Agujero Trou

" (32 mm)

Deep

Profundidad

Profondeur

¹⁄₄" (6 mm)

Match to bolt centerline

Empareje al línea de centro

del pasador

Égaler à la ligne centrale

du pêne dormant

Door Preparation

Préparation de la porte

Preparación de la puerta

Install Outside Cylinder

Instale el cilindro exterior

Installer le cylindre extérieur

Align holes with notches

before installing

Aline los agujeros con

las muescas antes de

instaler

Aligner les trous avec

les encoches avant

l'installation Notch

Muesca

Encoche

Hole

Agujero

Trou

Install Thumbturn (Single Cylinder Functions)

Instale la mariposa (Funciones del solo cilindro)

Installer le tourniquet (Fonction d’cylindre seul)

Install Inside Cylinder (Double Cylinder Functions)

Instale el cilindro interior (Funciones del cilindro doble)

Installer le cylindre intérieur (Fonctions de double cylindre)

Install Strike

Instale la placa hembra

Installer la gâche

OR O OU

1¹⁄₄

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Printed in China

P515-483 Rev. 08/14-e

STOP

ALTO

ARRÊT

Drill Holes

Taladre los agujeros

Forer les trous

Mark Door

Marque la puerta

Marquer la porte

Mortise for Strike

Mortaje para la placa hambra

Mortaise pour la gâche

Prepare Door Edge

Prepare la borde de la puerta

Préparer le bord de la porte

1" (25 mm)

Hole Agujero Trou

" (32 mm)

Deep

Profundidad

Profondeur

¹⁄₄" (6 mm)

Match to bolt centerline

Empareje al línea de centro

del pasador

Égaler à la ligne centrale

du pêne dormant

Door Preparation

Préparation de la porte

Preparación de la puerta

Install Outside Cylinder

Instale el cilindro exterior

Installer le cylindre extérieur

Align holes with notches

before installing

Aline los agujeros con

las muescas antes de

instaler

Aligner les trous avec

les encoches avant

l'installation Notch

Muesca

Encoche

Hole

Agujero

Trou

Install Thumbturn (Single Cylinder Functions)

Instale la mariposa (Funciones del solo cilindro)

Installer le tourniquet (Fonction d’cylindre seul)

Install Inside Cylinder (Double Cylinder Functions)

Instale el cilindro interior (Funciones del cilindro doble)

Installer le cylindre intérieur (Fonctions de double cylindre)

Install Strike

Instale la placa hembra

Installer la gâche

OR O OU

1¹⁄₄

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Other manuals for Dexter JD60

Table of contents

Other Schlage Door Lock manuals

Schlage

Schlage Accents BA-362 User manual

Schlage

Schlage S-510 User manual

Schlage

Schlage S-5600 User manual

Schlage

Schlage BE468 series User manual

Schlage

Schlage Touch FE695 Lever User manual

Schlage

Schlage LE162 Wiring diagram

Schlage

Schlage B560 User manual

Schlage

Schlage CO-993 User manual

Schlage

Schlage AD-200-CY User manual

Schlage

Schlage 04-032 Instruction sheet

Schlage

Schlage PC60 User manual

Schlage

Schlage CO-220 User manual

Schlage

Schlage L9080EL User manual

Schlage

Schlage Encode User manual

Schlage

Schlage S-6800 User manual

Schlage

Schlage SchlageTouch BE375 User manual

Schlage

Schlage Encode SMART WIFI LEVER User manual

Schlage

Schlage CO 250 Use and care manual

Schlage

Schlage BE365 User manual

Schlage

Schlage Custom FC21 User manual

Schlage

Schlage F-Series User manual

Schlage

Schlage B-Series Operating instructions

Schlage

Schlage Everest User manual

Schlage

Schlage BE469 Installation and user guide

Popular Door Lock manuals by other brands

Assa Abloy

Assa Abloy effeff 827A-IP Mounting instructions

We.lock

We.lock SECBNEBL51 instructions

Iseo

Iseo MA1A installation guide

ID Lock

ID Lock 150 user manual

Lockly

Lockly ACCESS TOUCH PRO user manual

iLoq

iLoq G50S user guide

SDC

SDC Z7835 installation instructions

ilco

ilco 452 Installation

Samsung

Samsung shs-h705 user guide

TRU-BOLT

TRU-BOLT 08102017 user manual

CDVI

CDVI 500-LADJ quick start guide

Igloohome

Igloohome Deadbolt 2S Metal Grey Installer/user guide

eSSL

eSSL FL-300 user manual

JAKO

JAKO JKBTNX4 installation guide

Dorma

Dorma MUNDUS PREMIUM GK 50 Mounting instruction

SCOOP

SCOOP Pullbloc 4.1 FS Panik Assembly instruction

Yale

Yale MORTISE 8800 SERIES installation instructions

Siegenia

Siegenia KFV AS3500 Assembly instructions
