Rehau Klauke RAUTOOL A-one User manual
HE.17448_L © 10/2016 R&D-2
RAUTOOL A-one
Sliding Tool
HE.17450_B
Read and follow all safety precautions
in instruction manual - improper use
can cause serious injury.
WARNING
Serialnumber
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar!
Klauke UK Ltd.
NR35 1JX
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar!
page
I
WORK II - VII
DON´T DO VIII - IX
SERVICE X-XI
XII - XIII
ASC 1 - ASC 4
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
I
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
229
343
90
269
71
309
141
12
3
3
3
1
2
3
HE.17450_B
Read and follow all safety precautions
in instruction manual - improper use
can cause serious injury.
WARNING
HE.17449_F

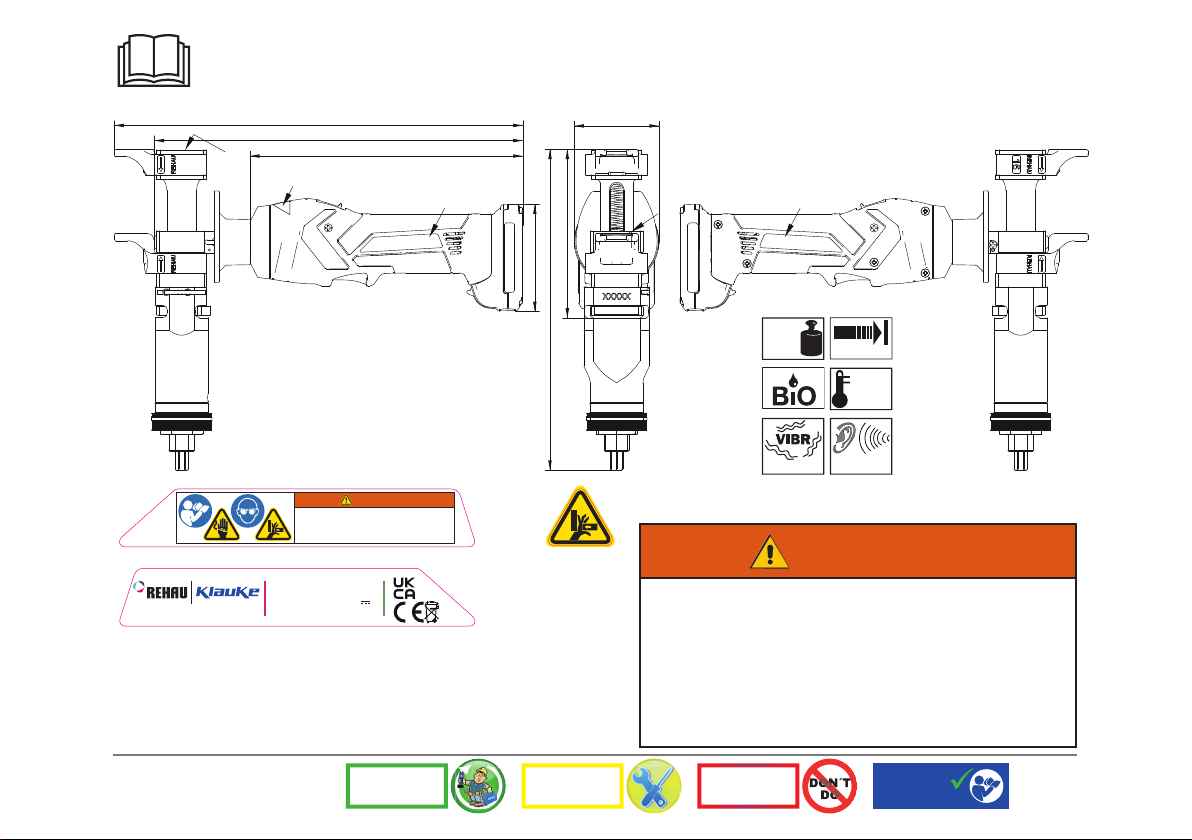

RAUTOOL A-one
Sliding Tool • 10,8V/12V
Made in Germany
Gustav Klauke GmbH
Auf dem Knapp 46 • D-42855 Remscheid
<70dB
<2,5m/s2
+40°C
-10°C
1,9 kg 14,5 kN
WARNING
Read all safety warnings, instructions, illust-
rations and specifications provided with this
power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
II
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
HE
174
48
L
optionally
QC 18°
11051801001
AWK
PRESS
PRESS
1.
2.
2 Ah
Li-Ion
12V
10.8V
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
III
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
MX/SX/RX/LX
MX/SX/RX/LX
MX/SX/RX/LX
PX PX
PX
LX/MX
LX/MX
LX/MXPX
16 - 32 mm
12 mm
16 - 32 mm
INFO
Zur Planung und Montage verwenden Sie bitte unsere
gültige Technische Information. Den jeweiligen aktuel-
len Stand der Unterlage erhalten Sie von Ihrem zustän-
digen Fachgroßhandel, ihrem REHAU Verkaufsbüro
oder zum Downloaden unter www. rehau.com/TI.
For planning and assembly kindly use our current
Technical Information brochure. You can obtain the
up-to-date brochure from your wholesale dealer,
your REHAU sales office or by downloading from
www.rehau.com/TI.
Scope of REHAU accessories
SG Mat.No 11064061001 ff
QC 18° Mat.No 11051801001
AWK
REHAU accessories only
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
IV
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
CLICK
CLICK
CLICK
CLICK
1.
2.
max. 120°
max. 120°
PRESS
PRESS
1.
2.
CLICK
CLICK
optionally
QC 18°
11051801001
AWK
Grease
REHAU
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
V
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
PRESS
PRESS
PRESS
PRESS
PRESS
PRESS
PRESS
PRESS
1.
3.
2.
30°
30°
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
VI
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
CLICK
CLICK
CLICK
CLICK
PRESS
PRESS
1.
2.
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
VII
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
CLICK
CLICK
PRESS
PRESS
PRESS
PRESS
PRESS
PRESS
RAUTOOL A-one Sliding Tool
HE.17448_L © 10/2016
VIII
Abbildungen, Bilder und Skizzen ähnlich!
Illustrations, pictures and sketches similar! WORK SERVICE DON´T DO REHAU
Safety Instr.
SLIDE
SLIDE
SLIDE
SLIDE
SLIDE
SLIDE
AWK
