QNAP QSW-M5216-1T User manual
Quick Installation Guide
QSW-M5216-1T
www.qnap.com
Quick Installation Guide
QSW-M5216-1T
Power
cord

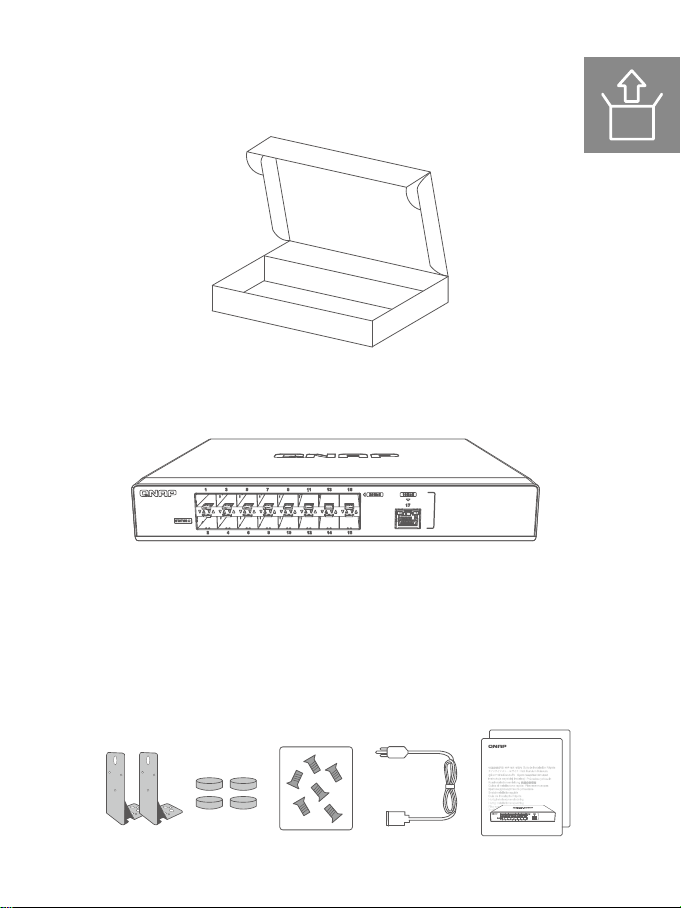

Package Contents
QIGBracket
screws
Foot
pads
Rackmount
brackets
Management port*
5
Status LED
1
10GbE RJ45 port
3
25GbE SFP28 ports
2
Reset button
7
Console port
6
Power input
4
1 32
5 6 74
Remark: Management port can only be used by QNAP engineers in emergencies, it is
not for users disposal.
Hardware Overview
Front Panel
Back Panel
Hardware Installation
1 2 3
2
3
1
The QSW-M5216 series supports DHCP client by default. When connected to a network, the switch will
obtain an IP address from a DHCP server automatically. You can then use Qfinder to locate the switch
and access the web user interface.

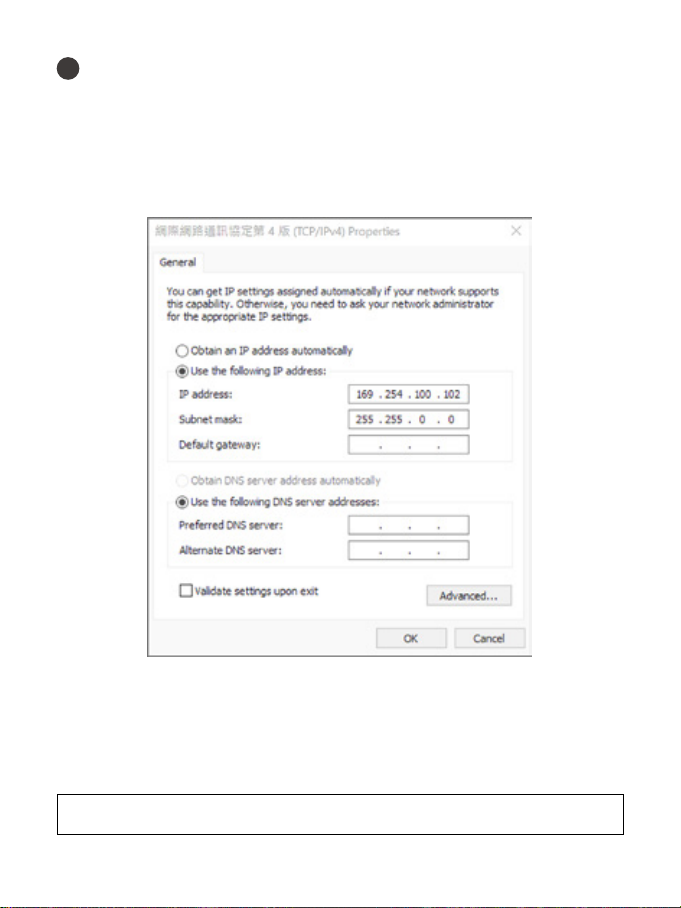

If your network is not connected to a DHCP server, you can access the web user interface by changing
your computer’s IP address to 169.254.100.102.
The default IP address of the QSW-M5216 is 169.254.100.101
Default username: admin
Default password: same as MAC Address
When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends
setting a new password for security purposes.
Note: After conguration, ensure that you change your computer’s IP address back to the original setting.
Accessing the Web User Interface
Web User Interface Login
EN
31 2
LED Status Description
System Status
Flashing green Device is booting.
Steady green Device is booted.
O -> ashing -> green Firmware update
O -> ashing -> green Press reset button 5sec and release
for reset password
O -> green -> ashing
->green
Press reset button 10sec and release
for reset to default
Steady red Fatal error on the device
O Device is powered o
25GbE SFP28
Green (Left) Link is operating at 25 Gbps,
ashing: active, o: no link
Amber (Right) Link is operating at 10/1 Gbps,
ashing: active, o: no link
10GbE RJ45
Green (Left) Link is operating at 10 Gbps,
lashing: active, o: no link
Amber (Right)
Link is operating at
5G/2.5G/1G/100Mbps,
ashing: active, o: no link
LED Behavior
Die QSW-M5216 Serie unterstützt standardmäßig DHCP Client. Wenn der Switch mit einem Netzwerk
verbunden ist, erhält er automatisch eine IP-Adresse von einem DHCP Server. Sie können dann mit
Qfinder den Switch finden und auf die Web-Benutzerschnittstelle zugreifen.
Wenn Ihr Netzwerk nicht mit einem DHCP Server verbunden ist, können Sie auf die Web-
Benutzerschnittstelle zugreifen, indem Sie die IP-Adresse Ihres Computers auf 169.254.100.102
ändern.
Die Standard IP-Adresse des QSW-M5216 ist 169.254.100.101
Standardbenutzername: admin
Standardkennwort: Entspricht der MAC-Adresse
Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP
empfiehlt dringend, aus Sicherheitsgründen ein neues Kennwort festzulegen.
Hinweis: Stellen Sie nach der Konguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf die
ursprüngliche Einstellung zurücksetzen.
Aufrufen der Web-Benutzerschnittstelle
Anmeldung an der Web-Benutzerschnittstelle
DE
LED Status Description
Systemstatus
Grün blinkend Gerät startet.
Grün leuchtend Gerät ist gestartet.
Aus -> blinkend -> grün Firmware Update
Aus -> blinkend -> grün
Reset Taste 5 Sek. drücken und
loslassen, um das Kennwort
zurückzusetzen
Aus -> grün -> blinkend ->
grün
Reset Taste 10 Sek. drücken
und loslassen, um auf Standard
zurückzusetzen
Rot leuchtend Kritischer Fehler auf dem Gerät
Aus Gerät ist ausgeschaltet
25GbE SFP28
Grün (Links) Link arbeitet mit 25 Gbps,
blinkend: aktiv, aus: kein Link
Orange (Rechts) Link arbeitet mit 10/1 Gbps,
blinkend: aktiv, aus: kein Link
10GbE RJ45
Grün (Links) Link arbeitet mit 10 Gbps,
blinkend: aktiv, aus: kein Link
Orange (Rechts)
Link arbeitet mit
5G/2,5G/1G/100Mbps,
blinkend: aktiv, aus: kein Link
LED Verhalten
31 2
Par défaut, la gamme QSW-M5216 prend en charge le client DHCP. Lorsqu’il se connecte à un
réseau, le commutateur va automatiquement obtenir une adresse IP d’un serveur DHCP. Ensuite,
vous pouvez utiliser Qfinder pour localiser le commutateur et accéder à l’interface utilisateur Web.
Si votre réseau n'est pas connecté à un serveur DHCP, vous pouvez accéder à l’interface utilisateur
Web en changeant l’adresse IP de votre ordinateur à 169.254.100.102.
Par défaut, l’adresse IP du QSW-M5216 est 169.254.100.101
Nom d'utilisateur par défaut : admin
Mot de passe par défaut : Identique à l'adresse MAC
Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP recommande
fortement de définir un nouveau mot de passe à des fins de sécurité
Remarque : Après la conguration, assurez-vous de remettre l’adresse IP de votre ordinateur au
paramètre d’origine.
Accéder à l’interface utilisateur Web
Connexion à l’interface utilisateur Web
FR
