QNAP QSW-IM1200-8C User manual
QSW-IM1200-8C
Quick Installation Guide
www.qnap.com
Kurzinstallationsanleitung
快速安装指南
Guida di installazione rapida Pika-asennusopas
快速安裝手冊
빠른 설치 설명서
クイックインストールガイド
Hızlı Kurulum Kılavuzu
คู่มือการติดตั้งแบบเร็ว Gyors telepítési útmutató
Instrukcja szybkiej instalacji
Hurtig installationsvejledning
Pika-asennusopas Installatiegids
Snelle Installatiegids
Hurtiginstallasjonsveiledning
Snabbinstallationsguide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
Průvodce rychlou instalací
QSW-IM1200-8C
Quick Installation Guide
www.qnap.com
Kurzinstallationsanleitung 快速安装指南
Guida di installazione rapida Pika-asennusopas
快速安裝手冊 빠른 설치 설명서
クイックインストールガイド Hızlı Kurulum Kılavuzu
คู่มือการติดตั้งแบบเร็ว Gyors telepítési útmutató
Instrukcja szybkiej instalacji
Hurtig installationsvejledning
Pika-asennusopas Installatiegids
Snelle Installatiegids
Hurtiginstallasjonsveiledning
Snabbinstallationsguide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
Průvodce rychlou instalací

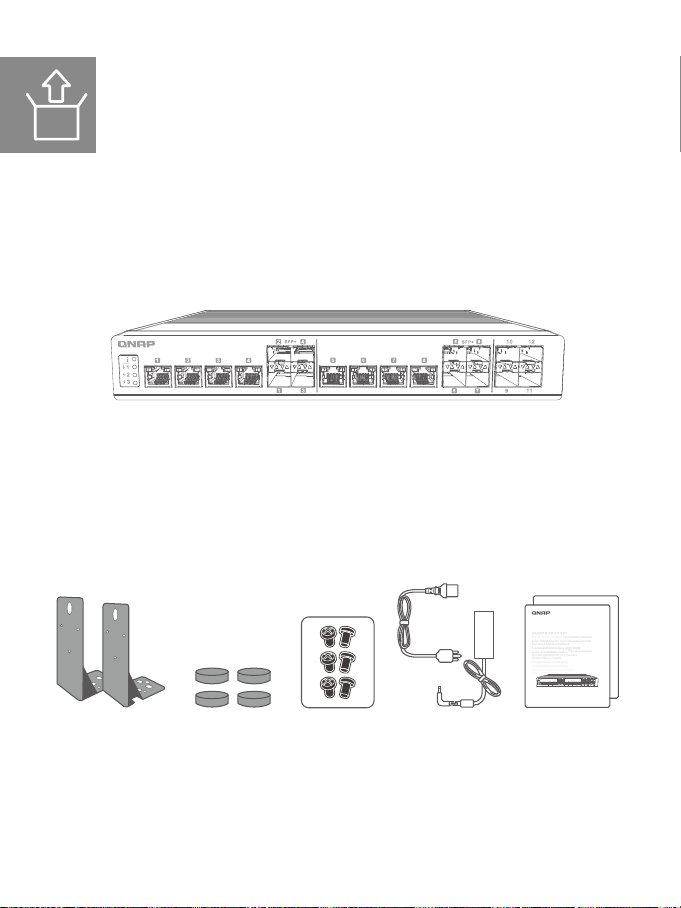

Rack mount kits Bracket screwsFoot pads Power adapter QIG
Console port
5
Reset button
6
10GbE SFP+/RJ45 Combo ports
1
Power input
3
* Remark: Maintenance port can only be used by QNAP engineers in emergencies,
it is not for users disposal.
10GbE SFP+ ports
2
Maintenance port*
4
DC Input MGMT Console Reset
1 2
3 4 5 6
Front
Back

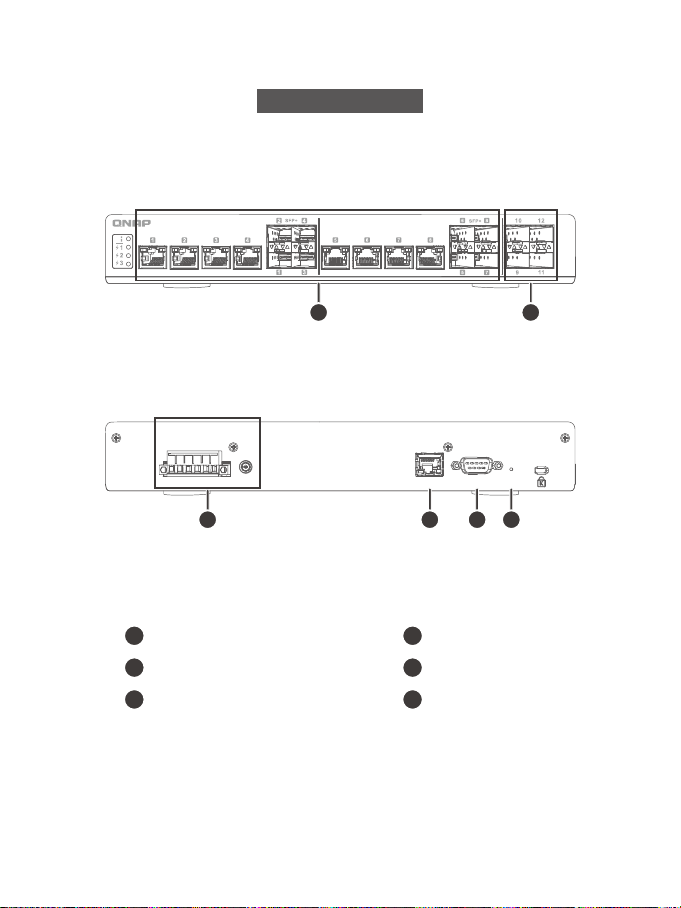

Hardware Overview
Panel Components

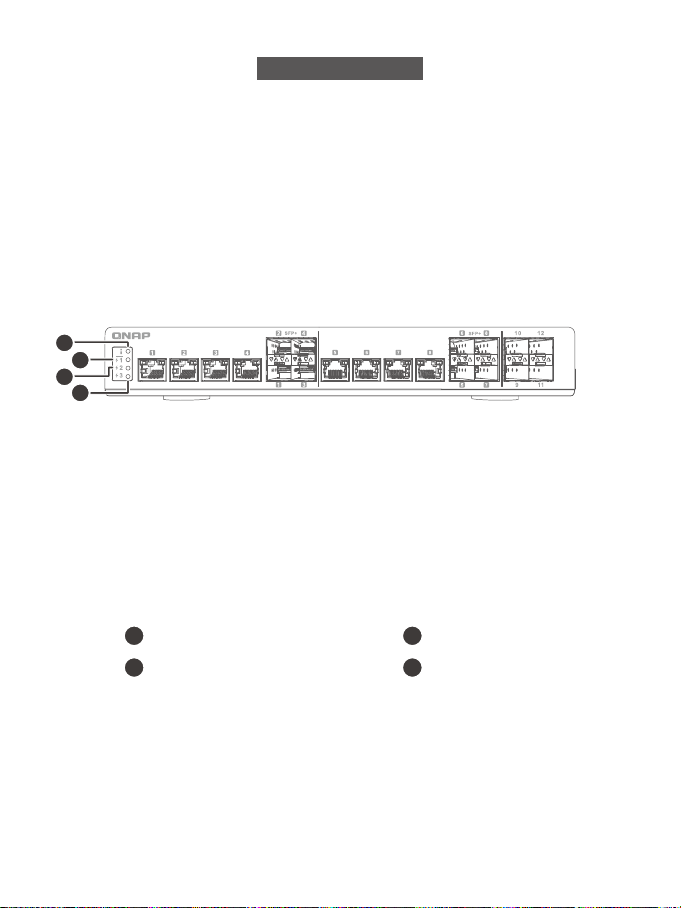

LEDs
System status LED
1
Power 2 LED
3
Power 1 LED
2
Power 3 LED
4
4
2
1
3
Hardware Installation
1 2 3
VIN2+
RELAYNO
RELAYCOM
VIN1-
VIN1+
VIN3
2
3
1
* QSW-IM1200-8C is for industrial design,
please be aware the type of connector.
The QSW-IM1200 series supports DHCP client by default. When connected to a network, the switch will
obtain an IP address from a DHCP server automatically. You can then use Qfinder to locate the switch
and access the web user interface.

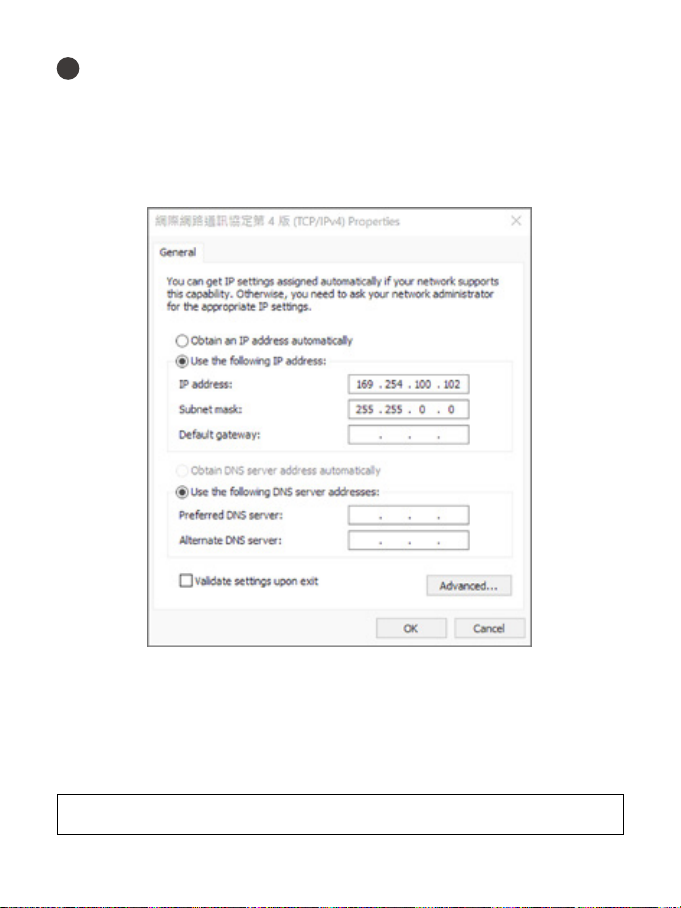

If your network is not connected to a DHCP server, you can access the web user interface by changing
your computer's IP address to 169.254.100.102.
The default IP address of the QSW-IM1200.169.254.100.101
Default username: admin
Default password: same as MAC Address
When logging in for the first time, you will be prompted to set a new password. QNAP strongly recommends
setting a new password for security purposes.
Note: After configuration, ensure that you change your computer's IP address back to the original setting.
Accessing the Web User Interface
Web User Interface Login
EN
LED Status Description
System Status
Flashing green Device is booting.
Steady green Device is booted.
O Device is powered o.
Power status
(power 1, power 2,
power 3)
Green Power status is ne.
Red Fatal error on the power.
O Power is o.
10GbE combo RJ45
Green (Left) Link is operating at 10 Gbps, ashing:
link up, o: no link.
Amber (Right) Link is operating at 5G/2.5G/1G/100
Mbps, ashing: link up, o: no link.
10GbE combo SFP+
Green (Left) Link is operating at 10 Gbps, ashing:
link up, o: no link.
Amber (Right) Link is operating at 1 Gbps, ashing: link
up, o: no link.
10GbE SFP+
Green (Left) Link is operating at 10 Gbps, ashing:
link up, o: no link.
Amber (Right) Link is operating at 1 Gbps, ashing: link
up, o: no link.
2
1
5
3
4

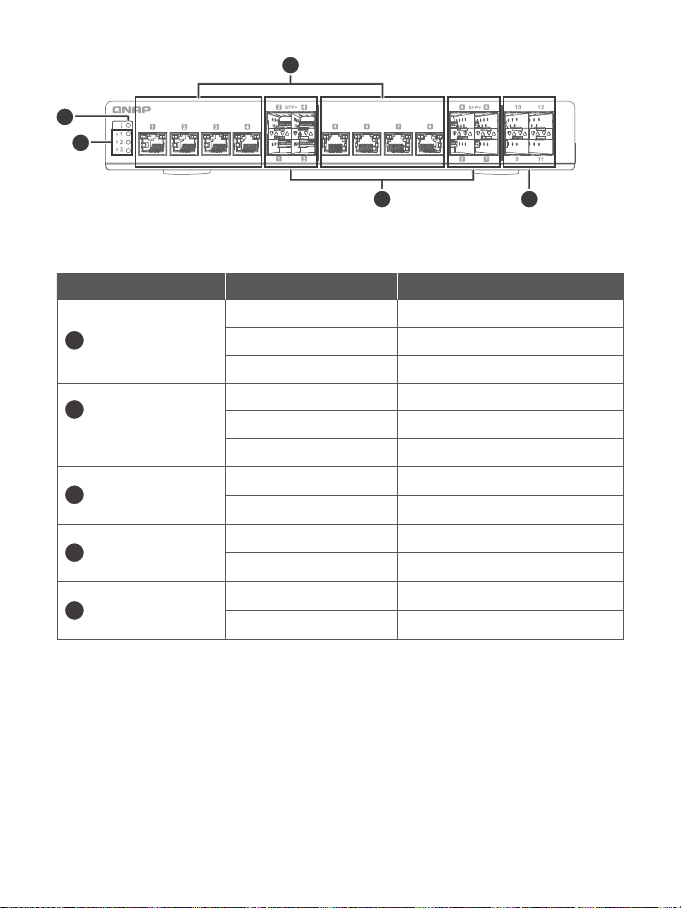

LED Behavior
2
3
4
5
1
Die QSW-IM1200 Serie unterstützt standardmäßig DHCP Client. Wenn der Switch mit einem Netzwerk
verbunden ist, erhält er automatisch eine IP-Adresse von einem DHCP Server. Sie können dann mit
Qfinder den Switch finden und auf die Web-Benutzerschnittstelle zugreifen.
Wenn Ihr Netzwerk nicht mit einem DHCP Server verbunden ist, können Sie auf die Web-
Benutzerschnittstelle zugreifen, indem Sie die IP-Adresse Ihres Computers auf 169.254.100.102
ändern.
Die Standard IP-Adresse des QSW-IM1200 ist 169.254.100.101
Standardbenutzername: admin
Standardkennwort: mit MAC-Adresse identisch
Wenn Sie sich zum ersten Mal anmelden, werden Sie aufgefordert, ein neues Kennwort festzulegen. QNAP
empfiehlt dringend, aus Sicherheitsgründen ein neues Passwort festzulegen.
Hinweis: Stellen Sie nach der Konfiguration sicher, dass Sie die IP-Adresse Ihres Computers wieder auf
die ursprüngliche Einstellung zurücksetzen.
Aufrufen der Web-Benutzerschnittstelle
Anmeldung an der Web-Benutzerschnittstelle
DE
LED Verhalten
LED Status Beschreibung
Systemstatus
Grün blinkend Gerät startet.
Grün leuchtend Gerät ist gestartet.
Aus Gerät ist ausgeschaltet.
Betriebsstatus
(Betrieb 1, Betrieb 2,
Betrieb 3)
Grün Betriebsstatus ist in Ordnung.
Rot Kritischer Stromversorgungsfehler.
Aus Gerät ist aus.
10GbE Kombi RJ45
Grün (Links) Link arbeitet mit 10 Gbps, blinkend: Link
aufgebaut, aus: kein Link.
Orange (Rechts) Link arbeitet mit 5G/2,5G/1G/100 Mbps,
blinkend: Link aufgebaut, aus: kein Link.
10GbE Kombi SFP+
Grün (Links) Link arbeitet mit 10 Gbps, blinkend: Link
aufgebaut, aus: kein Link.
Orange (Rechts) Link arbeitet mit 1 Gbps, blinkend: Link
aufgebaut, aus: kein Link.
10GbE SFP+
Grün (Links) Link arbeitet mit 10 Gbps, blinkend: Link
aufgebaut, aus: kein Link.
Orange (Rechts) Link arbeitet mit 1 Gbps, blinkend: Link
aufgebaut, aus: kein Link.
2
3
4
5
1
2
1
5
3
4
Par défaut, la gamme QSW-IM1200 prend en charge le client DHCP. Lorsqu'il se connecte à un réseau,
le commutateur va automatiquement obtenir une adresse IP d'un serveur DHCP. Ensuite, vous pouvez
utiliser Qfinder pour localiser le commutateur et accéder à l'interface utilisateur Web.
Si votre réseau n'est pas connecté à un serveur DHCP, vous pouvez accéder à l'interface utilisateur
Web en changeant l'adresse IP de votre ordinateur à 169.254.100.102.
Par défaut, l'adresse IP du QSW-IM1200 est 169.254.100.101
Nom d'utilisateur par défaut : admin
Mot de passe par défaut : identique à l'adresse MAC
Lors de votre première connexion, vous serez invité à définir un nouveau mot de passe. QNAP recommande
fortement de définir un nouveau mot de passe à des fins de sécurité.
Remarque : Après la configuration, assurez-vous de remettre l'adresse IP de votre ordinateur au
paramètre d'origine.
Accéder à l’interface utilisateur Web
Connexion à l’interface utilisateur Web
FR
