PEERLESS WSP700 Instruction Manual

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

ISSUED: 10-06-09 SHEET #: 095-9301-2 09-25-10

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

Installing Wall Plate to Wood Stud Walls

for: PA730, PP730, SA730P, SP730P, PA740, PP740, SA740P,

SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Models: WSP700, WSP701

NOTE: Read entire instruction sheet before you start installation and assembly.

Parts may appear slightly different than illustrated.

Before you begin, make sure all parts shown are included with your product.

Parts List WSP700 WSP701

Description Qty. Part Numbe

Part Numbe

wall plate 1 024-P1050 024-P1051

Bwood screw #14 x 2.5 phillips hex head 4 5S1-015-C03 5S1-015-C03

Cphillips screw, 1/4 - 20 x .5 blac

2 520-1209 520-1209

Tools Needed for Assembly

•stud ﬁnder ("edge to edge" stud ﬁnder is recommended)

• phillips screwdriver

• drill

• 5/32" (4 mm) bit for wood stud wall

• level

WSP700 WSP701

Max UL Load Capacity

WSP700 WSP701

USC

ISSUED: 10-06-09 SHEET #: 095-9301-2 09-25-10

2 of 6

Wood Stud Installation

1Use a stud ﬁnder to locate the edges of the studs.

Use of an edge-to-edge stud ﬁnder is highly

recommended. Draw a vertical line down the center

of each stud. Place wall plate (A) on wall as a

template. Level plate, and mark the center of the

four mounting holes. Make sure that the mounting

holes are on the stud centerlines. Drill four 5/32"

(4 mm) dia. holes 2 1/2" (64 mm) deep. Attach wall

plate (A) using four wood screws (B).

• Installer must verify that the supporting surface will

safely support the combined load of the equipment

and all attached hardware and components.

• Tighten wood screws so that wall plate is ﬁrmly at-

tached, but do not overtighten. Overtightening can

damage the screws, greatly reducing their holding

power.

• Never tighten in excess of 80 in. • lb (9 N.M.).

• Make sure that mounting screws are anchored into

the center of the stud. The use of an "edge to edge"

stud ﬁnder is highly recommended.

WARNING

Mounting Arm Assembly to Wall Plate

Attach arm assembly (sold separately) to wall plate

(A) using screws (C) as shown.

ARM

ASSEMBLY

top ﬂange

faces up

20"

24"

16"

WSP701

WSP700

All other brand and product names are trademarks or regis-

tered trademarks of their respective owners.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

PUBLICADO: 10-06-09 HOJA #: 095-9301-2 09-25-10

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

Instalación de la placa de apoyo en paredes con

montantes de madera: PA730, PP730, SA730P, SP730P, PA740,

PP740, SA740P, SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Modelos: WSP700, WSP701

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

Algunas partes pueden diferir un poco de las ilustradas.

Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.

Lista de piezas WSP700 WSP701

Descripción Cant. N.o de pieza N.o de pieza

placa de pared 1 024-P1050 024-P1051

Btornillo para madera de 14 x 2.5" 4 5S1-015-C03 5S1-015-C03

Ctornillo, 1/4 - 20 x .5 2 520-1209 520-1209

Herramientas necesarias para el ensamblaje

• localizador de montantes (se recomienda uno de "borde a borde")

• destornillador phillips

• taladro

• broca de 5/32" (4 mm) para paredes con montantes de madera

• nivel

Máxima UL capacidad de carga

WSP700 WSP701

USC

WSP700 WSP701

PUBLICADO: 10-06-09 HOJA #: 095-9301-2 09-25-10

4 de 6

Español

• El instalador debe veriﬁcar que la superﬁcie de apoyo

sea capaz de soportar ﬁrmemente la carga combinada

del equipo y todos los herrajes y componentes.

• Apriete los tornillos para madera de tal modo que la

placa de apoyo quede ﬁrmemente sujeta, pero no

apriete en exceso. El apriete excesivo puede dañar

los tornillos, reduciendo enormemente su fuerza de

ﬁjación.

• Nunca apriete más de 80 pulg-lb (9 N•m).

• Asegúrese de que los tornillos de montaje queden bien

ﬁjos en el centro del montante. Se recomienda usar un

localizador de montantes de "borde a borde".

ADVERTENCIA

Instalación en una pared con montantes de madera dobles

1Utilice un localizador de montantes para ubicar los

bordes de los montantes. Se recomienda usar un

localizador de montantes de “borde a borde”.Trace

una línea vertical por el centro de cada montante.

Coloque la placa de apoyo (A) en la pared para

usarla como plantilla. Nivele la placa y marque el

centro de los cuatro agujeros.Asegúrese de que

los agujeros de montaje se encuentren en la línea

central de los montantes.Taladre cuatro agujeros

de 5/32" (4 mm) y 2 1/2" (64 mm) de profundidad.

Asegúrese de que la placa (A) esté nivelada, fíjela

utilizando cuatro tornillos para madera (B).

Fíjela la montaje a la placa de pared

Fíjela la montaje (vendida por separado) a la placa

de pared (A) con tornillos (C), como se muestra.

MONTAJE

Brida superior

se enfrenta

20"

24"

16"

WSP701

WSP700

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P

3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com

PUBLIÉ LE : 10-06-09 FEUILLE NO: 095-9301-2 09-25-10

Installation d’une plaque murale sur des murs à montants

montants en bois: PA730, PP730, SA730P, SP730P, PA740, PP740,

SA740P, SP740P, SP735P, SA735P, PA735F, SP746P, SA746P, PA746F

Modéles: WSP700, WSP701

REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage.

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Liste des pièces WSP700 WSP701

Description Qté des pièces des pièces

plaque murale 1 024-P1050 024-P1051

Bvis à bois no #14 x 2.5 4 5S1-015-C03 5S1-015-C03

Cvis, 1/4 - 20 x .5 2 520-1209 520-1209

Outils nécessaires au montage

• localisateur de montants (un localisateur de montants « bord à bord » est recommandé)

• tournevis phillips

• perceuse

• foret de 5/32 po (4 mm) pour les murs à block de béton

• niveau

Il est possible que les pièces semblent légèrement différentes de celles illustrées ici.

WSP700 WSP701

80 lbs. (36 kg) 25 lbs. (11 kg)

SA740P SA730P

SP740P SP730P

PA740 PA730

PP740 PP730

SA746P SA735P

SP746P SP735P

PA746F PA735F

Capacité UL de charge

maximale préconisée

USC

WSP700 WSP701

PUBLIÉ LE : 10-06-09 FEUILLE NO: 095-9301-2 09-25-10

6 sur 6

Français

• L’installateur doit s’assurer que la surface de sup-

port pourra soutenir sans danger la charge combinée

de l’équipement, de toute sa visserie et de tous ses

composants.

• Serrez les vis à bois de manière que la plaque murale

soit fermement ﬁxée, mais sans excès. Un serrage

excessif peut endommager les vis et en réduire consi-

dérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

• Assurez-vous que les vis de montage sont ancrées

au centre des montants. L’usage d’un localisateur de

montants « bord à bord » est fortement conseillé.

AVERTISSEMENT

Installation sur un mur à doubles montants en bois

1Utilisez un localisateur de montants pour repérer

les bords des montants. L’usage d’un localisateur

bord à bord est fortement conseillé. Tracez une

ligne verticale le long du centre de chaque montant.

Utilisez la plaque murale (A) comme gabarit et

placez-la sur le mur. Mettez la plaque de niveau et

marquez le centre des quatre trous de montage.

Assurez-vous que les trous de montage se trouvent

sur les axes des montants. Percez quatre trous de

4 mm (5/32 po) et de 64 mm (2,5 po) de profondeur.

Assurez-vous que la plaque murale (A) est de

niveau, ﬁxez-la à l’aide de quatre vis à bois nº 14 x

2,5 po (B).

Mettez la support à niveau et ﬁxez-la au plaque murale

Mettez la support (vendue séparément) à niveau

et ﬁxez-la au plaque murale (A) de vis (C), comme

illustré.

SUPPORT

rebord

supérieur

fait face

20"

24"

16"

WSP701

WSP700

Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs.

Peerless Industries, Inc.

3215 W. North Ave.

Melrose Park, IL 60160

www.peerlessmounts.com

PA740, PA746F

PA730, PP730, PP740, PA735F

SA730, SP730, SA740, SP740, SA735P, SP735P, SA746P, SP746P

Other manuals for WSP700

This manual suits for next models

Table of contents

Languages:

Other PEERLESS Rack & Stand manuals

PEERLESS

PEERLESS SmartMount SP740P Guide

PEERLESS

PEERLESS FPZ-655 Guide

PEERLESS

PEERLESS WSP700 Instruction Manual

PEERLESS

PEERLESS WSP 420 User manual

PEERLESS

PEERLESS HCACC503 User manual

PEERLESS

PEERLESS CMJ450 Guide

PEERLESS

PEERLESS PARAMOUNT PA730 Guide

PEERLESS

PEERLESS DST360 Guide

PEERLESS

PEERLESS HCACC502 User manual

PEERLESS

PEERLESS SGLS01 User manual

PEERLESS

PEERLESS PM 47 Guide

PEERLESS

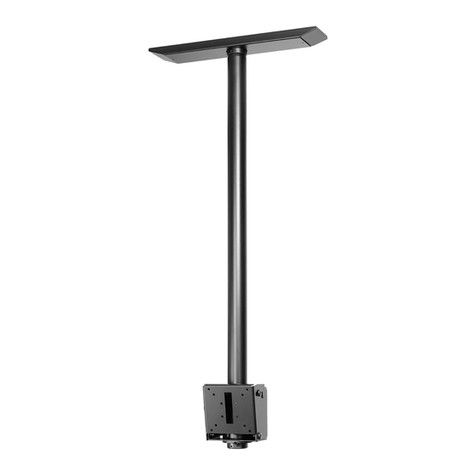

PEERLESS SOLID-POINT PLCM1CP Instruction Manual
