de - Inhalt
3
Installationshinweise....................................................................................................... 4
Installationsvoraussetzungen ............................................................................................ 4
Elektroanschluss ............................................................................................................... 4
Spitzenlastabschaltung ..................................................................................................... 5
Luftansaugöffnung ............................................................................................................ 6
Luftauslassöffnung............................................................................................................ 6
Kondensatablauf ............................................................................................................... 6
PDR914 mit Wärmepumpe ............................................................................................ 7
Abmessungen ................................................................................................................... 7
Installation ......................................................................................................................... 8
Aufstellung (Standard) ....................................................................................................... 9
Aufstellung (Betonsockel).................................................................................................. 10
Technische Daten ............................................................................................................ 11
Mögliche Spannungsvarianten.......................................................................................... 11
Spitzenlastabschaltung (optional) ..................................................................................... 11
Kondensatablauf ............................................................................................................... 11
Gerätedaten....................................................................................................................... 11
Befestigungsvarianten....................................................................................................... 12
Befestigung ohne Sockel .............................................................................................. 12
Befestigung auf Betonsockel ........................................................................................ 12
Optionen/Zubehör ............................................................................................................. 12
Betonsockel (bauseitig) ................................................................................................. 12
de - Installationshinweise
4
Installationsvoraussetzungen
Personen- oder Sachschäden durch unsachgemäße Aufstel-
lung.
Die unsachgemäße Aufstellung des Trockners kann zu Personen-
oder Sachschäden führen.
Der Trockner darf nur vom MieleKundendienst oder einem autori-
sierten Fachhändler aufgestellt und in Betrieb genommen werden.
Der Trockner muss in Übereinstimmung mit geltenden Regeln und
gültigen Normen installiert werden.
Betreiben Sie den Trockner immer nur in ausreichend belüfteten
und nicht frostgefährdeten Räumen.
Der Trockner darf nicht hinter einer verschließbaren Tür oder einer
Schiebetür aufgestellt werden. Der maximale Öffnungswinkel der
Trocknertür darf nicht durch Gegenstände oder Türen eingeschränkt
werden. Die Trocknertür muss jederzeit vollständig und uneinge-
schränkt geöffnet werden können.
Elektroanschluss
Der Elektroanschluss muss von einer Elektrofachkraft ausgeführt
werden.
Der Elektroanschluss darf nur an eine nach den nationalen Geset-
zen, Verordnungen und Richtlinien sowie den lokalen Bestimmungen
und Vorschriften ausgeführte Elektroanlage erfolgen. Darüber hinaus
sind die Vorschriften der Energieversorgungsunternehmen und Versi-
cherer, die Unfallverhütungsvorschriften sowie die anerkannten Re-
geln der Technik zu beachten.
Der zuverlässige und sichere Betrieb des Trockners ist nur dann
gewährleistet, wenn das Gerät am öffentlichen Stromnetz ange-
schlossen ist.
Die erforderliche elektrische Anschlussspannung, die Leistungsauf-
nahme und die Vorgaben zur Absicherung sind auf dem Typen-
schild des Trockners angegeben. Vergewissern Sie sich, dass die
Anschlussspannung mit den Spannungswerten auf dem Typen-
schild übereinstimmt, bevor der Elektroanschluss ausgeführt wird!
Bei abweichenden Spannungswerten besteht die Gefahr, dass der
Trockner durch eine zu hohe elektrische Anschlussspannung be-
schädigt wird.
Wenn auf dem Typenschild mehrere Spannungswerte angegeben
sind, kann der Trockner für den Anschluss an die jeweilige Eingangs-
spannung umgerüstet werden. Diese Umrüstung darf nur vom
MieleKundendienst oder autorisierten Fachhandel durchgeführt wer-
den. Bei der Umrüstung ist die Umverdrahtungsanweisung auf dem
Schaltplan zu beachten.
de - Installationshinweise
5
Der Trockner kann entweder über einen Festanschluss oder über eine
Steckvorrichtung nach IEC60309-1 angeschlossen werden. Für einen
Festanschluss muss am Aufstellungsort eine allpolige Netztrennein-
richtung vorhanden sein.
Als Netztrenneinrichtung gelten Schalter mit einer Kontaktöffnung
von mehr als 3mm. Dazu gehören z.B. Leitungsschutzschalter, Si-
cherungen und Schütze (IEC/EN60947).
Die Netztrenneinrichtung (einschließlich der Steckvorrichtung) muss
gegen unbeabsichtigtes und unbefugtes Einschalten gesichert sein,
wenn eine permanente Unterbrechung der Energiezufuhr nicht von je-
der Zugangsstelle aus zu überwachen ist.
Tipp: Der Trockner sollte bevorzugt über Steckvorrichtungen ange-
schlossen werden, damit elektrische Sicherheitsprüfungen einfacher
durchgeführt werden können (z.B. während einer Wartung oder In-
standsetzung).
Es dürfen keine Einrichtungen installiert werden, die den Trockner
automatisch ausschalten (z.B. Zeitschaltuhren).
Ist es nach lokalen Vorgaben erforderlich einen Fehlerstromschutz-
schalter (RCD) zu installieren, muss zwingend ein Fehlerstrom-
schutzschalter TypB (allstromsensitiv) verwendet werden.
Wenn örtliche und nationale Installationsbestimmungen einen Po-
tentialausgleich erfordern, muss ein Potentialausgleich mit guter Kon-
taktverbindung hergestellt werden. Der Potentialausgleich muss bei
einem Ableitstrom von >10mA durchgeführt werden.
Starke Geräuschbildung und Beschädigungsgefahr durch
falschen Phasenanschluss bei Wärmepumpentrocknern.
Eine falsche Phasenlage führt bei Trocknern mit Wärmepumpe zu
einer starken Geräuschbildung und kann eine Beschädigung des
Kompressors verursachen.
Achten Sie beim Netzanschluss eines Wärmepumpentrockners auf
die korrekte Phasenlage laut Schaltplan.
Spitzenlastabschaltung
Bei Bedarf kann der Wärmepumpentrockener an eine Spitzenlastab-
schaltung angeschlossen werden. Grundsätzlich ist dies aber nicht
erforderlich, da sich der Wärmepumpentrockner bereits durch einen
sehr geringen Energieverbrauch auszeichnet.
Eine externe Abschaltung im laufenden Trocknungsprozess bei
Wärmepumpeneinsatz führt funktionsbedingt zu einer Verringerung
der Lebensdauer.
Beachten Sie, dass der beim Anschluss an eine Spitzenlastab-
schaltung, dass der Wärmepumpentrockner nicht abgeschaltet
werden darf.
de - Installationshinweise
6
Die Information über den Betriebszustand wird über die MieleSpit-
zenlastschnittstelle bereitgestellt. Beachten Sie, dass der Energiebe-
darf aller nichtabschaltbaren Geräte im Energiemanagementsystem
steuerungstechnisch hinterlegt werden muss.
Luftansaugöffnung
Die Luftzufuhr für den Enthitzer erfolgt über die vordere Luftansaug-
öffnung des Trockners und wird direkt dem Aufstellraum entnom-
men.
In der Luftansaugöffnung des Trockners befindet sich ein Flusenfilter,
welches regelmäßig von Hand abgestreift werden muss.
Die Luftansaugöffnung muss immer frei bleiben und darf nicht ab-
gedeckt werden.
Luftauslassöffnung
Für den Wärmepumpentrockner ist wegen des geschlossenen Luft-
kreislaufes keine separate Abluftleitung erforderlich.
Die zur Luftkühlung des Wärmetauschers ausgeblasene warme Luft
erwärmt die Raumluft. Sorgen Sie deshalb für eine ausreichende
Raumbelüftung, z.B. durch unverschließbare Belüftungsöffnungen.
Bei unzureichender Raumbelüftung verlängert sich die Trockenzeit,
wodurch sich auch der Energiebedarf des Trockners erhöht.
Die Luftauslassöffnung darf niemals verschlossen oder durch Ge-
genstände abgedeckt werden.
Kondensatablauf
Die Wärmepumpe dieses Trockners arbeitet nach dem Kondensati-
onsprinzip. Für das beim Trocknen anfallende Kondensat muss im
Aufstellraum ein separater Bodenablauf installiert werden.
Der Kondensatablauf befindet sich auf der Rückseite des Wärme-
pumpentrockners. Das Kondensat muss über ein mit Gefälle verleg-
tes Rohr (DN30) zum Bodenablauf geführt werden.
Es muss sichergestellt sein, dass das Kondensat nicht wieder in
den Trockner zurückfließen kann.
Durch zurückfließendes Kondensat können Schäden entstehen.
de - PDR914 mit Wärmepumpe
7
Abmessungen
906
403
>20
Ø 520
650
1400
900 642
1240
50
752
1400
20
595 Ø 630
1700
45°
>20
1240
747
1700
906
900
< 180°
38
1370
403 747
403
Maßangaben in Millimetern
de - PDR914 mit Wärmepumpe
8
Installation
620
82
1342
1600
95
4
4
50
5
82
~485
1
1
1600
5
3
1
2
3
280
450 450
2
3
2
6
96
Maßangaben in Millimetern
aElektroanschluss
bSpitzenlastabschaltung
cKondensatablauf
dLuftansaugöffnung (Kühlluft)
eLuftauslassöffnung
fKommunikationsbox (optional)
Zum Verbindungsaufbau mit externen Systemen
de - PDR914 mit Wärmepumpe
9
Aufstellung (Standard)
1700
20
1400
926
900
A
747 403
463
~48
10
~55
1597
103
A
A-A
77
7
Maßangaben in Millimetern
gBefestigungspunkt/Bohrloch
de - PDR914 mit Wärmepumpe
10

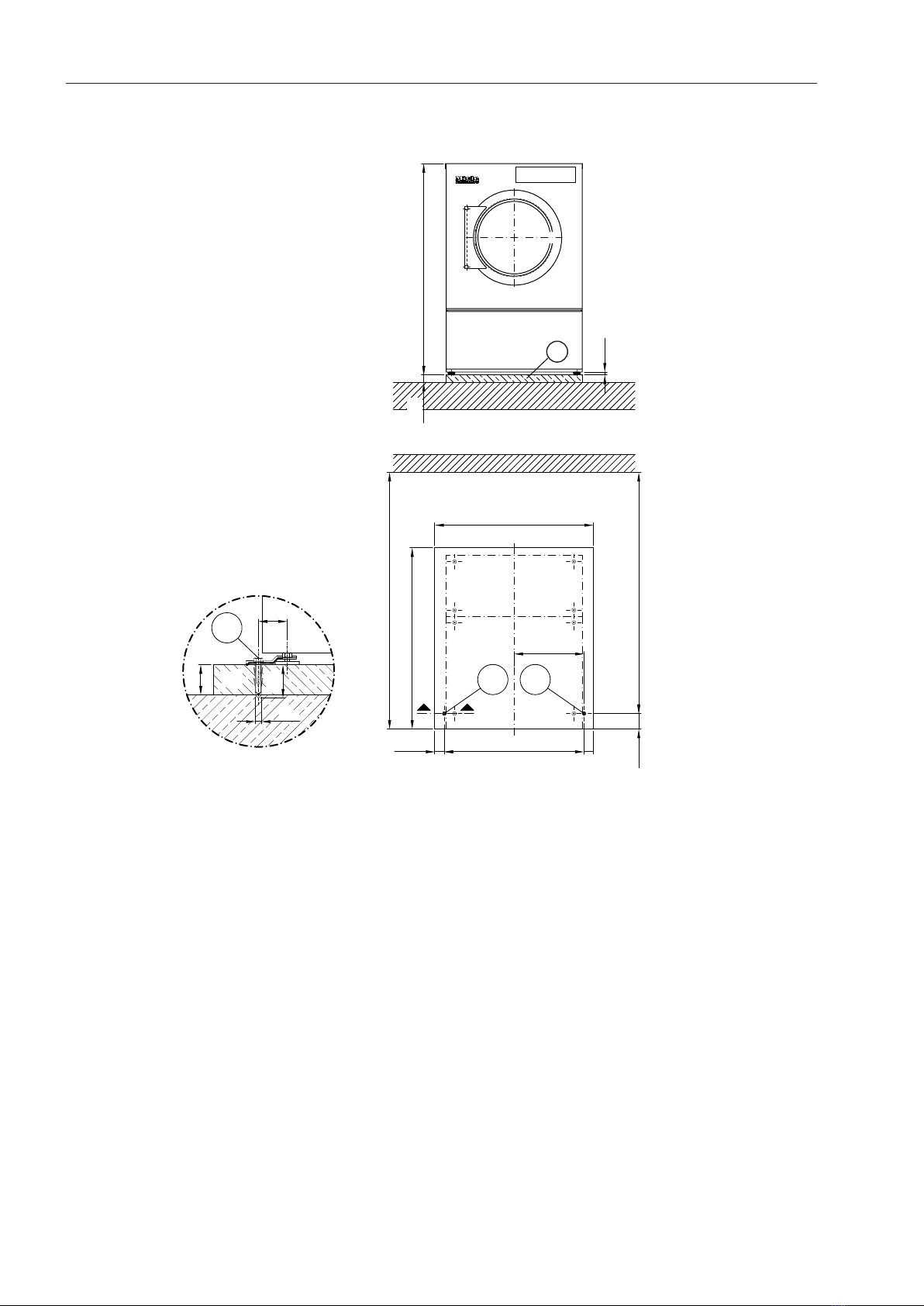

Aufstellung (Betonsockel)
1700
20
1400
10
>1050
B
>50
1597
463
~48
>62
~55
>1200
103
B
B-B
7
77
>62
>50
926
8
Maßangaben in Millimetern
gBefestigungspunkt/Bohrloch
hBetonsockel (bauseitig)
Other manuals for PDR 914 HP
2
Table of contents
Languages:
Other Miele Dryer manuals
Miele
Miele T 230 C User manual
Miele
Miele T 7950 WP User manual
Miele
Miele T 1515 Manual
Miele
Miele TKG 450 WP User manual
Miele
Miele T 4809 Ci User manual
Miele
Miele T 8007 WP SUPERTRONIC User manual
Miele
Miele T 234 C User manual
Miele
Miele PT 8303 SL EL User manual
Miele
Miele TXI 680 WP User manual
Miele
Miele T 440 C User manual
Miele
Miele T 5206 User manual
Miele
Miele T 8812 C User manual
Miele
Miele TWF160WP User manual
Miele
Miele PDR 908 HP User manual
Miele
Miele T 5205 C User manual
Miele
Miele Novotronic T 560 C User manual
Miele
Miele PT 7188 User manual
Miele
Miele TEL 785 WP User manual
Miele
Miele TCR 860 WP User manual
Miele
Miele PT 8337 User manual
Popular Dryer manuals by other brands
Bosch
Bosch WTA79200GB Installation and operating instructions
Amana
Amana W10233410A Use and care guide
Asko
Asko T760 user guide
Alliance Laundry Systems
Alliance Laundry Systems 25 Series Original instructions
Bosch
Bosch Logixx 10 WTB76556GB Instruction manual and installation instructions
STIEBEL ELTRON
STIEBEL ELTRON Ultronic S Operation and installation
Infiniton
Infiniton SD-DG85C manual
BOMANN
BOMANN WT 5019 instruction manual
Alliance Laundry Systems
Alliance Laundry Systems TMB795C Installation
Asko
Asko T793C operating instructions
Kenmore
Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer installation instructions
Frigidaire
Frigidaire CAQE7077KW0 use & care
