KWC MARLINO 168 Quick guide

Montage- und Serviceanleitung

Instructions de montage et d'entretien

Istruzioni di montaggio e di assistenza

Instrucciones de montaje y servicio

Installation and service instructions

802 168

04/04

Einlochmischer für Lavabo und Bidet

Mitigeurs monotrou pour lavabo et bidet

Miscelatori monoforo per lavabo e bidet

Mezclador monoblock para lavabo y bidé

Faucets for lavatory and bidet

KWC MARLINO

Operating data

Ideal operating pressure : 3 bar (45 PSI)

Max. operating pressure : 5 bar (70 PSI)

Equal pressures cold/warm recommended

Ideal water temperature : 65 °C (149°F)

Max. water temperature : 90 °C (194°F)

Attention:

Before installation flush pipes thoroughly!

Sp E

Características de funcionamiento

Presión ideal de servicio : 3 bar

Presión máxima de servicio : 5 bar

Se recomienda la igualdad de las presiones

Temperatura ideal del agua : 65 °C

Temperatura máxima del agua : 90 °C

Atención:

Limpiar escrupulosamente las tuberías antes

del montaje!

Caractéristiques de fonctionnement

Pression de service idéale : 3 bar

Pression de service max. : 5 bar

Egalitéde pression recommandée

Température idéale de l'eau : 65 °C

Température max. de l'eau : 90 °C

Attention:

Rincer à fond la tuyauterie avant le montage!

Caratteristiche di funzionamento

Pressione di servizio ideale : 3 bar

Pressione di servizio mass. : 5 bar

Si raccomanda pressioni uguali

Temperatura acqua calda ideale : 65 °C

Temperatura acqua calda mass. : 90 °C

Attenzione:

Risciacquare bene le tubazioni prima del

montaggio!

DF I

Betriebsdaten:

Idealer Betriebsdruck : 3 bar

Max. Betriebsdruck : 5 bar

Druckgleichheit empfohlen

Ideale Wassertemperatur : 65 °C

Max. Wassertemperatur : 90 °C

Achtung:

Vor Montage die Leitungen gründlich durch-

spülen!

KWC MARLINO

K.12.21.42/52

K.13.21.41

Schweiz, Suisse:

KWC AG

Hauptstrasse 57

CH-5726 Unterkulm

Tel. : 062 768 67 77

Fax : 062 768 61 69

France:

Hansa France

Rue EttoréBugatti

F-67038 Strasbourg-Cedex 2

Tel. : 03 88 78 88 08

Fax : 03 88 76 55 32

Oesterreich:

Hansa Austria GmbH

Rottfeld 7

A-5020 Salzburg

Tel. : 0662 433 100

Fax : 0662 433 100 20

Deutschland:

KWC Deutschland GmbH

Rigipsstraße 15

D-71083 Herrenberg

Tel. : 07032 7809 0

Fax : 07032 7809 30

Italia:

KWC Italia S.r.l.

Via A. Meucci 54

I-36057 Arcugnano (VI)

Tel. : 0 44 496 48 20

Fax : 0 44 496 47 35

USA:

KWC Faucets Inc.

1770 Corporate Drive #580

Norcross, Georgia 30093

Phone: 678 334 2121

Fax: 678 334 2128

Recyclingpapier auf 100% Altpapierbasis.

Papier de recyclage sur 100% bases de vieux papier.

Riciclaggio della carta sulla base della carta straccia di 100%.

Reciclaje del documento sobre base del papel usado del 100%.

Recycling paper on 100% waste paper basis.

RMATUREN

ROBINETTERIE

RUBINETTERIA

GRIFERIA

FAUCETS

R min =

50mm

3/8"

(USA: 9/16")

ø30 - 35mm

Max. 30mm

S 13

Befestigung

Fixation

Fissaggio

Fijación

Connection

- Mischer spülen.

(zuerst Neoperl demontieren).

- Rincer le mitigeur.

(demonter d'abord le Neoperl).

- Sciacquare il miscelatore.

(dopo aver smontato il Neoperl).

- Lavar el mezclador.

(desmontar primero el aerador).

- Flush with cold and hot water.

(First remove Neoperl aerator).

Mengenbegrenzung

Limitation du débit

Limitazione della portata

Limitación del caudal

Limitation of faucet flow rate

Inbetriebsetzung

Mise en service

Messa in funzione

Puesta en servicio

Taking in service

KWC MARLINO

Inbus /

Allen

S 3mm

Torx 20

Inbus / Allen

S 3 mm

Torx 20 / Nr. 4

Temperaturring

Anneau de limitation

Anello di limitazione

Anillo de la temperatura

Temperature ring

Position A - G.

Posición A - G.

Positions A - G.

Pfeil auf Kerbe.

Flèche sur encoche.

Freccia su scanalatura.

Flecha en la hendidura.

Arrow on groove.

Max. Temperaturbereich :

Plage de température max. :

Campo di temperatura mass. :

Gama de temperaturas máx. :

Max. temperature range :

Begrenzter Temperaturbereich :

Plage de température réduite :

Campo di temperatura ridotto :

Gama de temperaturas reducidas :

Reduced temperature range :

KWC MARLINO

Höchsttemperaturbegrenzung

Limitation de la température max.

Limitazione della temperatura massima

Limitación de la temperatura máxima

Maximum temperature limitation

4Austausch der Steuerpatrone

Remplacement de la cartouche

Sostituzione della cartuccia

Recambio del cartucho de mando

Replacing of the control cartridge

K.32.60.00

S 42

KWC MARLINO

Inbus /

Allen

S 3mm

Torx 20

- Kalt- und Warmwasser absperren.

- Fermer eau froide et chaude.

- Chiudere acqua fredda e calda.

- Interrumpir la salida de agua

fría y caliente.

- Turn off cold and hot water.

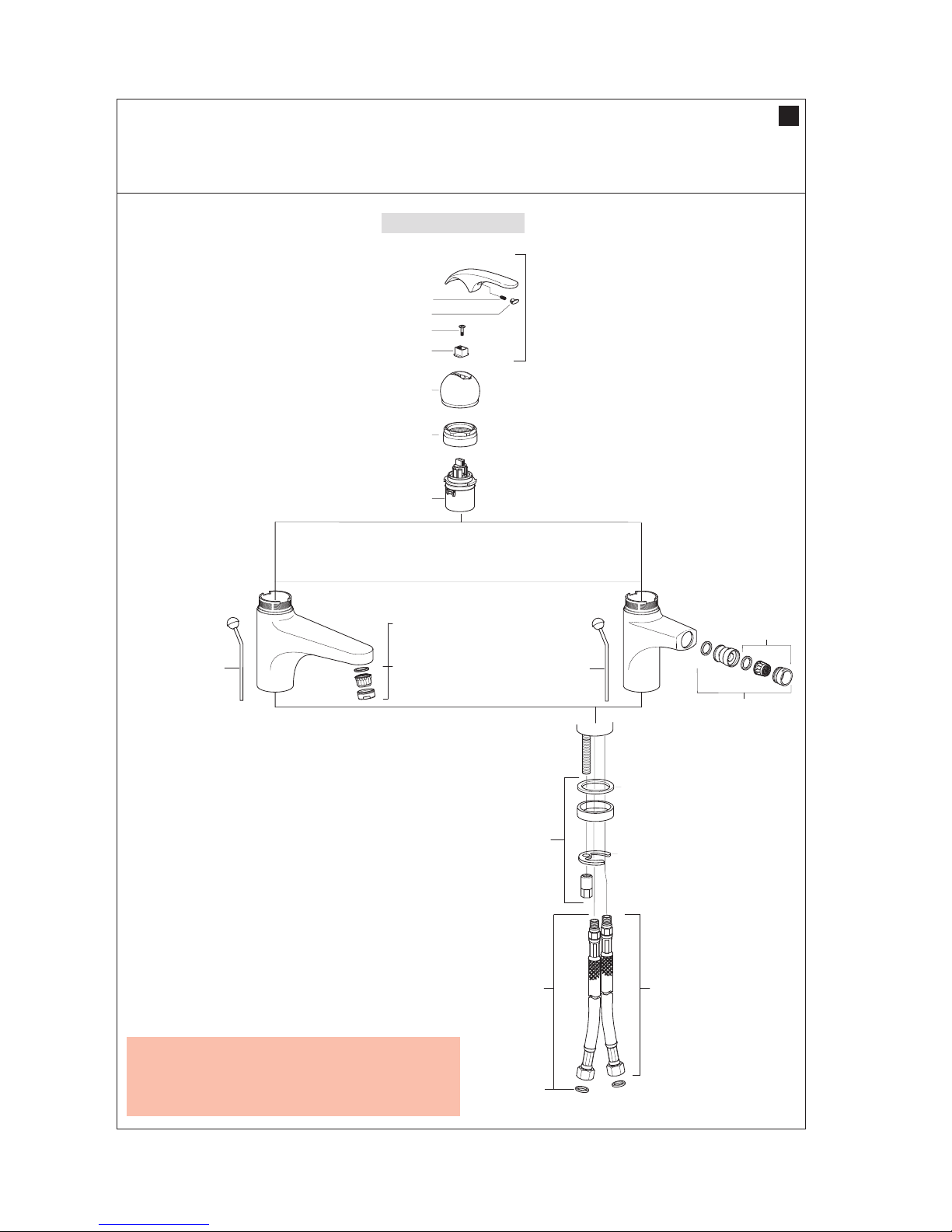

Ersatzteile

Pièces de rechange

Pezzi di ricambio

Repuestos

Spare parts

*K.31.90.01

M24 x 1

USA:

*Z.532.052

M24 x 1 / 2.2 GPM

*K.31.90.21

*K.31.90.01

Z.504.595

USA:

Z.532.081

9/16" / M8 x 1

L=450 mm

Z.530.891

3/8" / M8 x 1

L=450 mm

Z.600.382

Z.504.595

K.32.60.00

*Z.607.234

Z.600.907

*Z.504.853

Z.631.104

Z.631.307

Z.607.237

Z.631.311

KWC MARLINO

* Bitte bei Bestellung Farbe angeben.

* Lors de la commande, veuillez indiquer la couleur, s.v.p.

* P.f., nell' ordinazione indicare il colore.

* Rogamos indique el color al hacer el pedido.

* Please specify the color when placing your order.

Z.532.707

Z.602.988

Z.631.490
