Kohler K-2953 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Lavatories

Lavabos

K-2953, K-2955, K-2956

K-2957, K-2979

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

1092255-2-E

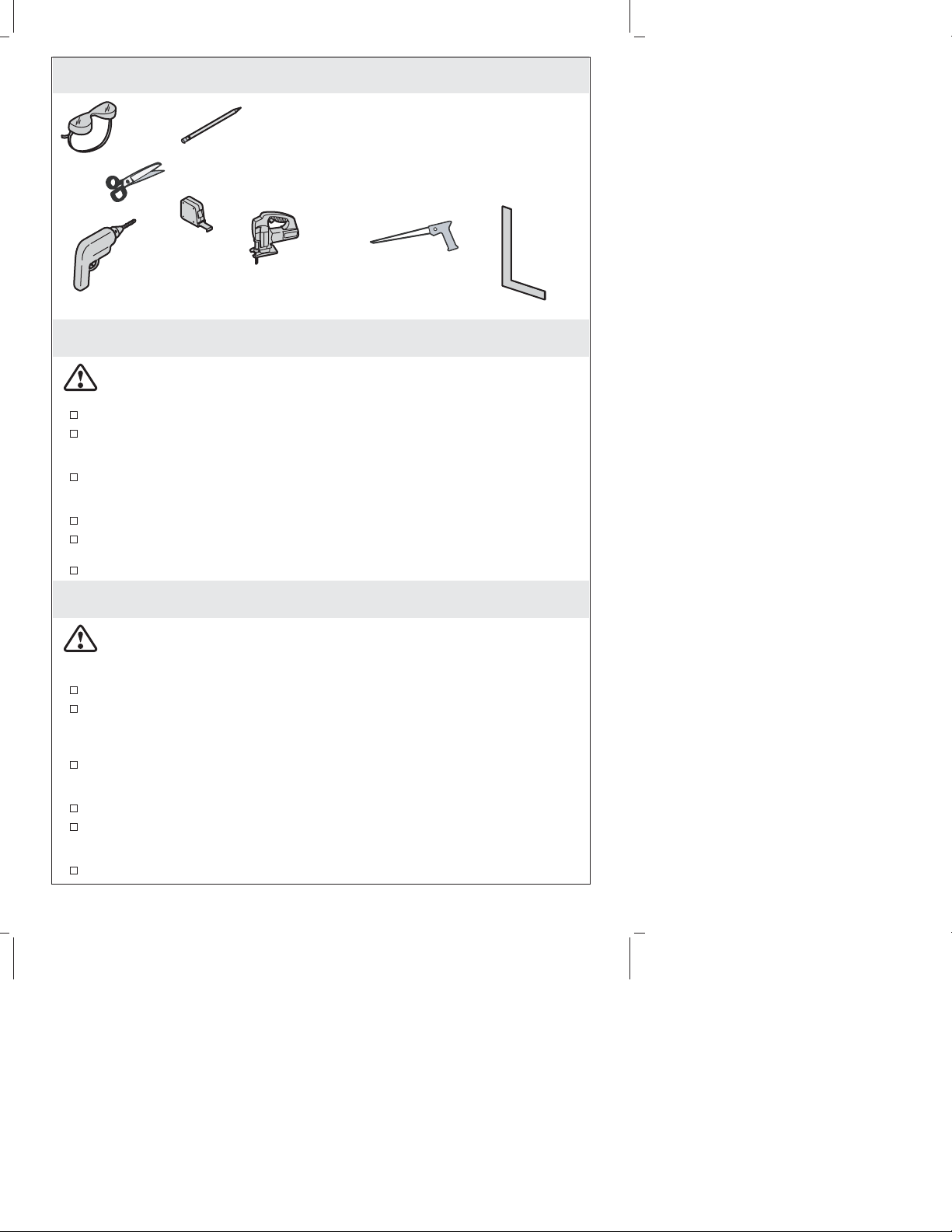

Tools/Outils/Herramientas

Important Information

CAUTION: Risk of personal injury or product damage. Handle with care.

Product can break, chip or cause injury if handled carelessly. Get help lifting the

lavatory.

Observe all local plumbing and building codes.

This lavatory is designed to be installed as an integrated vanity top to a KOHLER

or standard vanity. For installation to a KOHLER vanity, follow the installation

instructions packed with the vanity.

Additional Installation Option: This product can also be installed as a

countertop-mounted lavatory. Follow only the instructions that apply to your

installation.

Inspect the drain and supply tubing. Replace if necessary.

When installing a faucet with a pop-up drain, it may be necessary to bend the

drain linkage to allow proper reach to the faucet lift rod.

Use the template supplied with the lavatory.

Informations importantes

ATTENTION: Risque de blessure corporelle ou d’endommagement du produit.

Manipuler avec précaution. Le produit peut se casser, se fendre ou causer des

blessures s’il est manipulé sans précaution. Demander de l’aide pour soulever le

lavabo.

Respecter tous les codes de plomberie et de bâtiment locaux.

Ce lavabo est destiné à être installé comme partie intégrante d’un dessus de

meuble sur un meuble KOHLER ou un meuble standard. Pour une installation sur

un meuble KOHLER, suivre les instructions d’installation accompagnant le

meuble.

Option d’installation supplémentaire: Ce produit peut également être installé

comme un lavabo monté sur comptoir. Suivre uniquement les instructions qui

s’appliquent à votre installation.

Inspecter le drain et la tuyauterie d’alimentation. Remplacer si nécessaire.

Lors de l’installation de robinet avec drain escamotable, il sera peut-être nécessaire

de plier le raccord de drain aﬁn de permettre un accès correct à la tige de levage

du robinet.

Utiliser le gabarit de découpe fourni avec le lavabo.

• Template/Gabarit/Plantilla

• Rags/Chiffons/Trapos

• Silicone Sealant/Joint en silicone/Sellador de silicona

Plus/Plus/Más:

Keyhole Saw

Scie cylindrique

Serrucho de calar

Jigsaw

Scie sauteuse

Sierra caladora eléctrica

1092255-2-E 2 Kohler Co.

Información importante

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Maneje el

producto con cuidado. El producto puede romperse, despostillarse o causar

lesiones si no se maneja con cuidado. Pida ayuda para levantar el lavabo.

Cumpla con todos los códigos locales de plomería y construcción.

Este lavabo está diseñado para su instalación como una cubierta de tocador

integrada a un tocador KOHLER o estándar. Para la instalación en un tocador

KOHLER, siga las instrucciones de instalación incluidas con el tocador.

Opción adicional de instalación: Este producto también se puede instalar como

un lavabo de montaje en cubierta. Siga las instrucciones correspondientes a su

instalación.

Examine las tuberías de suministro y de desagüe. Reemplace si es necesario.

Al instalar una grifería con desagüe automático, puede ser necesario doblar la

articulación del desagüe para alcanzar correctamente el tirador de la grifería.

Utilice la plantilla incluida con el lavabo.

Install to a Standard Vanity

For installation to a KOHLER vanity: Refer to the installation instructions packed

with the vanity.

For installation to a countertop: Proceed to the next section.

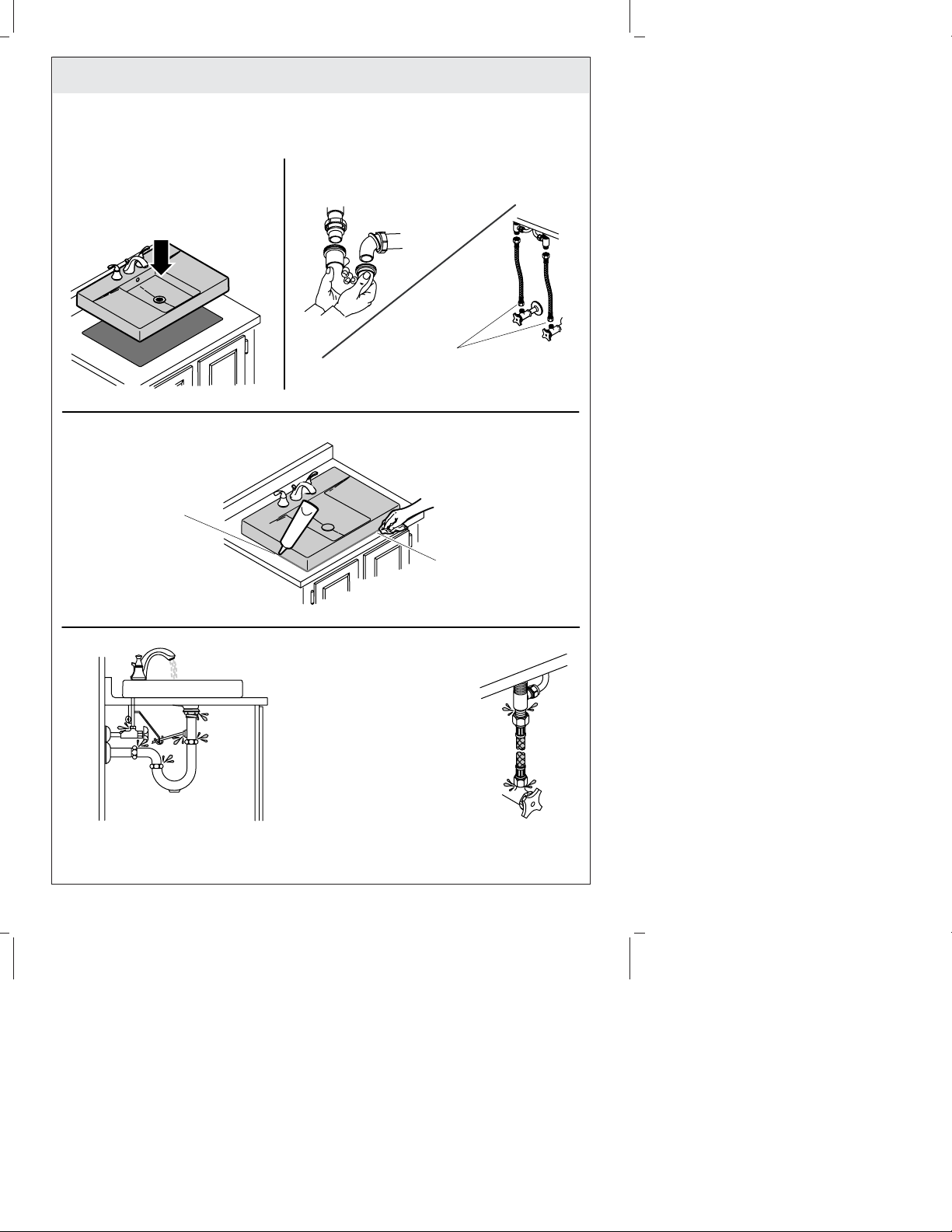

Install the drain to the lavatory. If applicable, also install the faucet to the lavatory

at this time. Refer to the faucet and drain manufacturer’s instructions.

Apply a 1/4″(6 mm) continuous bead of silicone sealant around the top of the

vanity, as illustrated.

IMPORTANT! To ensure proper installation, get assistance aligning and lifting the

lavatory into place.

IMPORTANT! The back edge of the lavatory must be ﬂush against the back of the

vanity and equal left and right overhang on each side of the vanity.

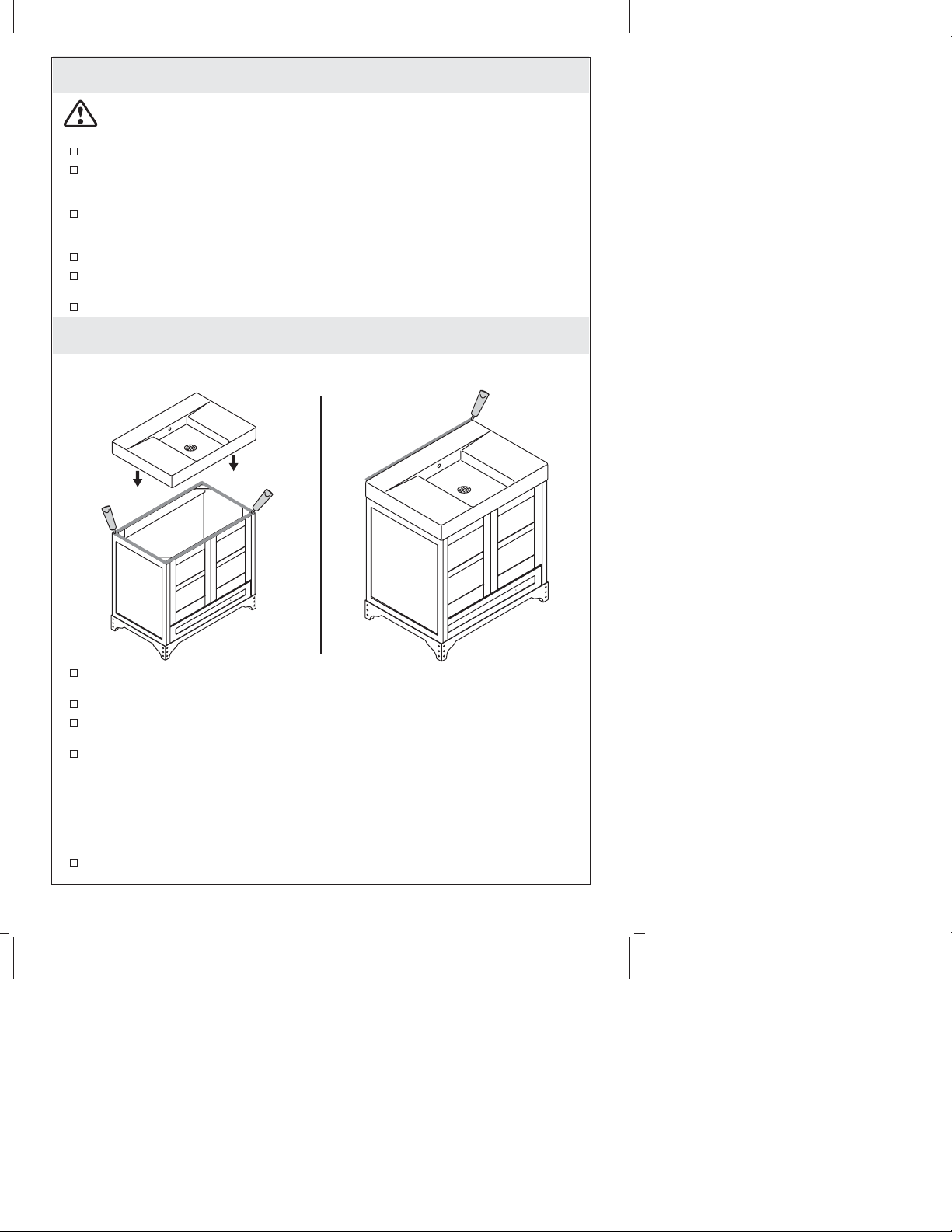

Position the lavatory on top of the vanity.

Kohler Co. 3 1092255-2-E

Install to a Standard Vanity (cont.)

Verify that the lavatory is level. If the lavatory is not level, gently press down on

the lavatory.

Wipe away excess silicone sealant.

Allow the silicone sealant to set according to the sealant manufacturer’s

instructions.

Complete the water supply and drain connections.

Run water into the lavatory and check for leaks.

Installer sur un meuble standard

Pour une installation sur un meuble KOHLER: Se référer aux instructions

d’installation emballées avec le meuble.

Pour une installation sur comptoir: Procéder à la section suivante.

Installer le drain au lavabo. Si applicable, installer aussi le robinet au lavabo à ce

moment. Se référer aux instructions du fabricant du robinet et du drain.

Appliquer un boudin continu de mastic à la silicone de 1/4″(6 mm) autour du

dessus du meuble, tel qu’illustré.

IMPORTANT! Pour assurer une bonne installation, aligner et soulever le lavabo en

place avec de l’assistance.

IMPORTANT! Le rebord arrière du lavabo doit être d’égalité contre l’arrière du

meuble et centré de chaque côté de ce dernier.

Positionner le lavabo sur le meuble.

Vériﬁer que le lavabo soit nivelé. Si le lavabo n’est pas nivelé, presser gentiment

dessus.

Essuyer tout excès de mastic à la silicone.

Laisser prendre le mastic selon les instructions du fabricant.

Compléter les connexions d’alimentation d’eau et de drain.

Laisser couler l’eau dans le lavabo et vériﬁer s’ilyadesfuites.

Instale en un tocador estándar

Para la instalación en un tocador KOHLER: Consulte las instrucciones de

instalación que se incluyen con el tocador.

Para la instalación en cubierta: Prosiga a la siguiente sección.

Instale el desagüe al lavabo. Si aplica, también instale la grifería al lavabo en este

momento. Consulte las instrucciones del fabricante de la grifería y el desagüe.

Aplique una tira continua de 1/4″(6 mm) de sellador de silicona alrededor de la

cubierta del tocador, como se ilustra.

¡IMPORTANTE! Para asegurar una instalación correcta, pida ayuda para alinear y

levantar el lavabo a su lugar.

¡IMPORTANTE! El borde posterior del lavabo debe quedar al ras con la parte

posterior del tocador y el lavabo debe sobresalir la misma distancia a la derecha e

izquierda de cada lado del tocador.

Coloque el lavabo sobre el tocador.

Veriﬁque que el lavabo esté nivelado. Si el lavabo no está a nivel, presiónelo

suavemente.

1092255-2-E 4 Kohler Co.

Instale en un tocador estándar (cont.)

Limpie el exceso de sellador de silicona.

Deje que el sellador se seque según las instrucciones del fabricante del sellador.

Termine las conexiones del suministro de agua y desagüe.

Haga correr agua en el lavabo y veriﬁque que no haya fugas.

Kohler Co. 5 1092255-2-E

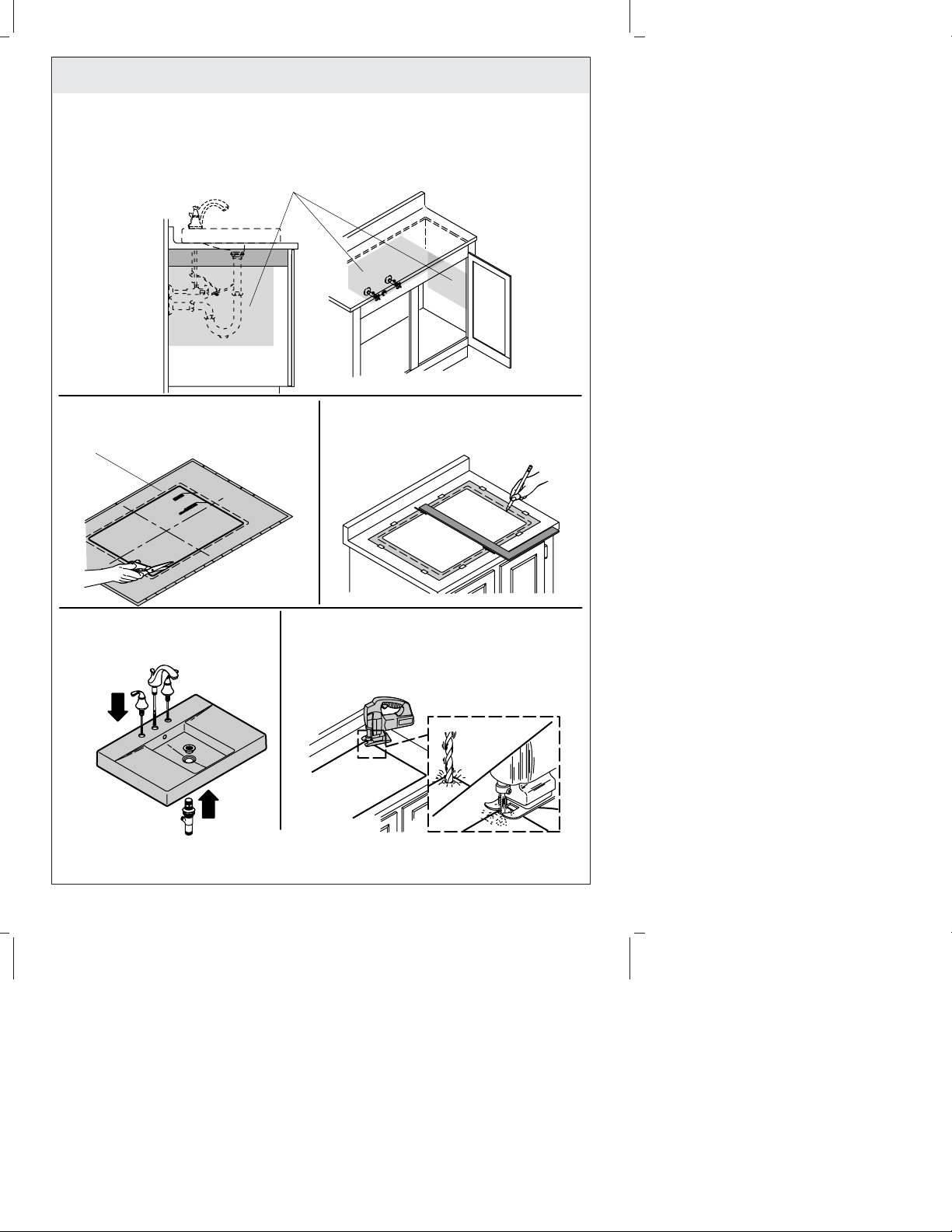

Verify cabinet clearance.

Vérifier le dégagement du meuble.

Verifique el espacio libre del gabinete.

Cut along the inside line.

Découper le long de la ligne intérieure.

Corte sobre el interior de la línea.

Trace the cut-out.

Tracer la découpe.

Trace la abertura.

Drill pilot hole and cut the countertop opening.

Percer un trou-pilote et découper l'ouverture

du comptoir.

Taladre los orificios guía y corte la abertura

en la cubierta.

Install faucet and drain.

Installer le robinet et le drain.

Instale la grifería y el desagüe.

Countertop Installation/Installation du comtpoir/Instalación en cubierta

1092255-2-E 6 Kohler Co.

Verify fit. Adjust cutout if needed.

Vérifier l'ajustage. Ajuster la

découpe si besoin.

Verifique que quede bien. Ajuste

la abertura si es necesario.

Make drain connections.

Faire les connexions de drain.

Haga las conexiones del desagüe.

Connect supplies.

Connecter les alimentations.

Conecte los suministros.

Apply sealant.

Appliquer du mastic

d'étanchéité.

Aplique sellador.

Wipe away excess.

Essuyer tout excédant.

Limpie el exceso.

Run water into the lavatory

and check for leaks.

Faire couler l'eau dans le lavabo

et vérifier si il y a des fuites.

Haga correr agua en el lavabo

y verifique que no haya fugas.

Countertop Installation/Installation du comtpoir/Instalación en cubierta

Kohler Co. 7 1092255-2-E

Care and Cleaning

For best results, keep the following in mind when caring for your KOHLER product:

•Always test your cleaning solution on an inconspicuous area before applying to

the entire surface.

•Wipe surfaces clean and rinse completely with water immediately after applying

cleaner. Rinse and dry any overspray that lands on nearby surfaces.

•Do not allow cleaners to soak on surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a

brush or scouring pad to clean surfaces.

•Be careful not to leave staining materials in contact with the surface for extended

periods of time.

•The ideal cleaning technique is to rinse thoroughly and blot dry any water from

the surface after each use.

For detailed cleaning information and products to consider, visit www.kohler.com/clean.

To order Care & Cleaning information, call 1-800-456-4537.

Entretien et nettoyage

Pour de meilleurs résultats, prendre ce qui suit en considération lors de l’entretien de

votre produit KOHLER:

•Toujours tester la solution de nettoyage sur une surface la moins évidente avant

de l’appliquer sur la totalité de la surface.

•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après

l’application du nettoyant. Rincer et sécher tout éclaboussement sur les surfaces

avoisinantes.

•Ne pas laisser les nettoyants sur les surfaces.

•Utiliser une éponge ou un chiffon doux et humide. Ne jamais utiliser de matériau

abrasif tel qu’une brosse ou une éponge à récurer pour nettoyer les surfaces.

•Faire attention de ne pas laisser de matériaux qui tachent en contact avec la

surface pendant de longues périodes.

•La technique idéale de nettoyage est de bien rincer et de sécher toute eau de la

surface après chaque usage.

Pour l’information détaillée de nettoyage et des produits à considérer, visiter

www.kohler.com/clean. Pour commander des informations d’entretien et de nettoyage,

composer le 1-800-456-4537.

Cuidado y limpieza

Para obtener los mejores resultados, tenga presente lo siguiente al limpiar su producto

KOHLER:

•Siempre pruebe la solución de limpieza en un área oculta antes de aplicarla a toda

la superﬁcie.

•Limpie con un trapo las superﬁcies y enjuague completa e inmediatamente con

agua después de aplicar el limpiador. Enjuague y seque las superﬁcies cercanas

que se hayan rociado.

•No deje por tiempo prolongado los limpiadores en las superﬁcies.

•Utilice una esponja o trapo suave y húmedo. Para limpiar las superﬁcies nunca

utilice materiales abrasivos como cepillos o estropajos de tallar.

•Tenga cuidado de no dejar sustancias que manchen, en contacto con la superﬁcie

por periodos prolongados.

•La técnica de limpieza ideal es enjuagar completamente y secar dando toques

suaves el agua de la superﬁcie después de cada uso.

Para obtener información detallada de limpieza y los limpiadores a considerar, visite

1092255-2-E 8 Kohler Co.

Cuidado y limpieza (cont.)

www.kohler.com/clean. Para solicitar información sobre el cuidado y la limpieza, llame

al 1-800-456-4537.

Warranty

ONE-YEAR LIMITED WARRANTY

KOHLER plumbing products are warranted to be free of defects in material and

workmanship for one year from date of installation.

Kohler Co. will, at its election, repair, replace or make appropriate adjustment where

Kohler Co. inspection discloses any such defects occurring in normal usage within one

(1) year after installation. Kohler Co. is not responsible for removal or installation costs.

Use of in-tank toilet cleaners will void the warranty.

To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing

Contractor, Home Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care

Center, 444 Highland Drive, Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER

(1-800-456-4537) from within the USA and Canada, and 001-800-456-4537 from within

Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from within

Canada, or www.mx.kohler.com in Mexico.

IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN

DURATION TO THE DURATION OF THIS WARRANTY. KOHLER CO. AND/OR

SELLER DISCLAIM ANY LIABILITY FOR SPECIAL, INCIDENTAL OR

CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on

how long an implied warranty lasts, or the exclusion or limitation of special,

incidental or consequential damages, so these limitations and exclusions may not

apply to you. This warranty gives you speciﬁc legal rights. You may also have other

rights which vary from state/province to state/province.

This is Kohler Co.’s exclusive written warranty.

Garantie

GARANTIE LIMITÉE D’UN AN

Les produits de plomberie KOHLER sont garantis contre tout défaut de matériau et de

fabrication pendant un an à partir de la date de l’installation.

Kohler Co. jugera, à son gré, de réparer, de remplacer ou d’effectuer un ajustement

approprié lorsque l’inspection effectuée par Kohler Co. révèle de telles défectuosités lors

d’une utilisation normale, et ce pendant un (1) an à partir de la date d’installation.

Kohler Co. n’est pas responsable des coûts de démontage ou d’installation. L’utilisation

de nettoyants à l’intérieur du réservoir annulera la garantie.

Pour obtenir un service de garantie, contacter Kohler Co., soit par l’intermédiaire de

votre concessionnaire, plombier, centre de rénovation, ou revendeur sur Internet ou en

écrivant à Kohler Co. à l’attention de: Customer Care Center, 444 Highland Drive,

Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des

États-Unis et du Canada, et le 001-800-456-4537 du Mexique, ou consulter le site

www.kohler.com aux États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com

au Mexique.

LA DURÉE DES GARANTIES TACITES, Y COMPRIS CELLES DE QUALITÉ

MARCHANDE ET D’APTITUDE À UN EMPLOI PARTICULIER, SE LIMITE

EXPRESSÉMENT À LA DURÉE DE LA PRÉSENTE GARANTIE. KOHLER CO.

ET/OU LE REVENDEUR DÉCLINENT TOUTE RESPONSABILITÉ CONTRE LES

Kohler Co. 9 1092255-2-E

Garantie (cont.)

DOMMAGES PARTICULIERS, IMPRÉVUS OU DE CIRCONSTANCE. Certains

états/provinces ne permettent pas la limitation sur la durée de la garantie implicite, ou

l’exclusion ou la limitation de dommages spéciaux, accessoires ou indirects, et, par

conséquent, ces limitations et exclusions pourraient ne pas s’appliquer dans votre cas.

Cette garantie vous donne des droits légaux spéciﬁques. Vous pouvez également avoir

d’autres droits qui varient d’un état/province à l’autre.

Ceci constitue la garantie écrite exclusive de Kohler Co.

Garantía

GARANTÍA LIMITADA DE UN AÑO

Se garantiza que los productos de plomería KOHLER están libres de defectos de material

y mano de obra por un año a partir de la fecha de instalación.

Kohler Co., a su criterio, reparará, reemplazará o realizará los ajustes pertinentes en los

casos en que la inspección realizada por Kohler Co. determine que dichos defectos

ocurrieron durante el uso normal en el transcurso de un (1) año a partir de la fecha de la

instalación. Kohler Co. no se hace responsable de los gastos de desinstalación o

instalación. El uso de limpiadores de inodoro que se colocan dentro del tanque anulará

la garantía.

Para obtener el servicio de garantía, comuníquese con Kohler Co. a través de su

distribuidor, contratista de plomería o distribuidor a través de Internet, o escriba

directamente a: Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI

53044, U.S.A. o llame al 1-800-4-KOHLER (1-800-456-4537) desde los Estados Unidos y

Canadá, o al 001-800-456-4537 desde México, o visite www.kohler.com desde los Estados

Unidos, www.ca.kohler.com desde Canadá, o www.mx.kohler.com en México.

TODA GARANTÍA IMPLÍCITA INCLUYENDO LAS DE COMERCIALIZACIÓN E

IDONEIDAD DEL PRODUCTO PARA UN USO DETERMINADO, SE LIMITA

EXPRESAMENTE A LA DURACIÓN DE LA PRESENTE GARANTÍA. KOHLER CO.

Y/O EL VENDEDOR POR MEDIO DE LA PRESENTE DESCARGAN TODA

RESPONSABILIDAD POR CONCEPTO DE DAÑOS PARTICULARES,

INCIDENTALES O INDIRECTOS. Algunos estados/provincias no permiten

limitaciones en cuanto a la duración de una garantía implícitaoalaexclusión o

limitación de daños particulares, incidentales o indirectos, por lo que estas

limitaciones y exclusiones pueden no aplicar a su caso. Esta garantía le otorga ciertos

derechos legales especíﬁcos. Además, usted puede tener otros derechos que varían de

estado a estado y provincia a provincia.

El presente documento constituye la garantía exclusiva por escrito de Kohler Co.

1092255-2-E 10 Kohler Co.

This manual suits for next models

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler Family Care 2.0 K-701646T-FM-SHP User manual

Kohler

Kohler K-9677 Assembly instructions

Kohler

Kohler Mira Atom ERD Operation manual

Kohler

Kohler 77980T-4 User manual

Kohler

Kohler K-3099 User manual

Kohler

Kohler K-5805 Assembly instructions

Kohler

Kohler TAUT 24572X-4A User manual

Kohler

Kohler K-12286 Assembly instructions

Kohler

Kohler K-17230T-DR User manual

Kohler

Kohler STRAYT 45370M User manual

Kohler

Kohler Brenham K-1999-8-0 User manual

Kohler

Kohler K-8247 Assembly instructions

Kohler

Kohler K-98835T-L User manual

Kohler

Kohler K-12183 User manual

Kohler

Kohler K-T154 Assembly instructions

Kohler

Kohler K-3048 User manual

Kohler

Kohler Bellhaven K-T11552 User manual

Kohler

Kohler Mira Honesty User manual

Kohler

Kohler ANTIQUE Series User manual

Kohler

Kohler K-11550 Assembly instructions

Kohler

Kohler PureFlo K-37388 Assembly instructions

Kohler

Kohler SAN RAPHAEL PRESSURE LITE K-3394 User manual

Kohler

Kohler Clearflo K-7147 Assembly instructions

Kohler

Kohler K-12181 Assembly instructions

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
