Kohler Clearflo K-7147 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Bath Drain

Drain de baignoire

Desagüe de bañera

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-7147 K-7148

K-7167 K-7169

1114758-2-A

Thank You For Choosing Kohler Company

Thank you for choosing Kohler Company. Your Kohler Company product reﬂects the

true passion for design, craftsmanship, artistry, and innovation Kohler Company stands

for. We are conﬁdent its dependability and beauty will surpass your highest expectations,

satisfying you for years to come.

All the information in this guide is based upon the latest product information available

at the time of publication. At Kohler Company, we strive to fulﬁll our mission of

improving the level of gracious living for each person who is touched by our products

and services. We reserve the right to make changes in product characteristics, packaging,

or availability at any time without notice.

Please take a few minutes to review this guide. If you encounter any installation or

performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA

and Canada, or 001-877-680-1310 from within Mexico.

Merci d’avoir choisi la compagnie Kohler

Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reﬂète la

véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie

Kohler. Nous sommes conﬁants que sa ﬁabilité et beauté surpasseront vos exigences les

plus élevées, vous satisfaisant pendant les années à venir.

Toute l’information dans ce guide est basée sur la dernière disponible au moment de la

publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le

niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous

nous réservons le droit d’apporter des modiﬁcations aux caractéristiques, aux emballages

et à la disponibilité des produits à tout moment, et ce sans préavis.

Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de

problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER

(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.

Gracias por elegir los productos Kohler

Gracias por elegir los productos Kohler. Su producto de Kohler Company reﬂeja la

verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que

forman parte de Kohler Company. Estamos seguros que su conﬁabilidad y belleza

excederán sus más altas expectativas, dándole satisfacción por años.

Toda la información que aparece en la guía está basada en la información más reciente

disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar

nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros

productos y servicios. Nos reservamos el derecho de efectuar cambios en las

características, embalaje o disponibilidad del producto en cualquier momento, sin previo

aviso.

Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o

funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y

Canadá, ó 001-877-680-1310 desde México.

1114758-2-A 2 Kohler Co.

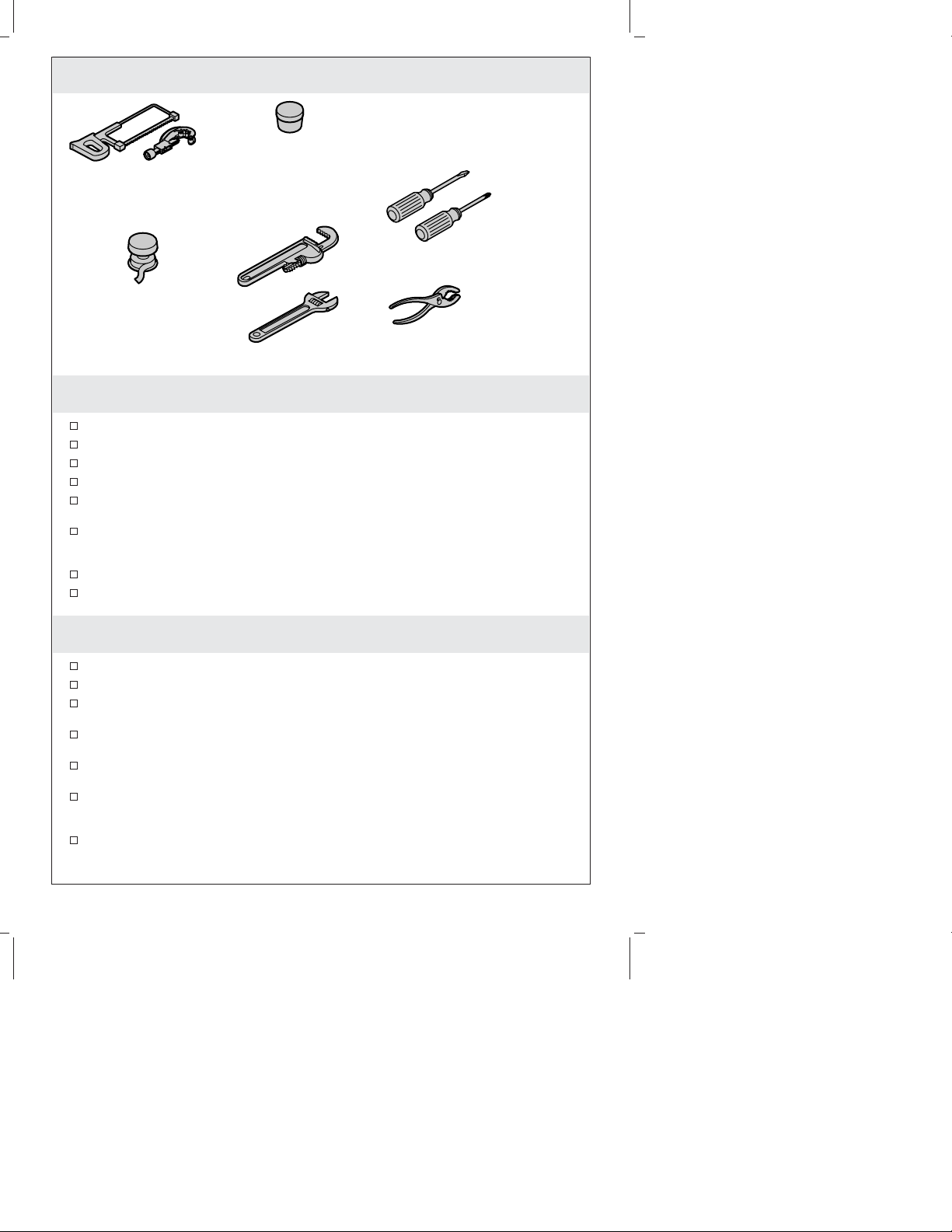

Tools/Outils/Herramientas

Before You Begin

Observe all local plumbing and building codes.

Turn off the main water supplies.

Carefully inspect the ﬁttings for damage before installing.

If you are installing a new bath, install the drain to the bath, then install the bath.

For replacement installations, remove the wall covering from the drain end of the

bath then remove the existing drain.

The overﬂow ell and drain ell tubes may need to be cut for proper ﬁt. Dry ﬁt or

measure and cut them to the proper length. If cutting is needed, remove any burrs

from the tubes.

The drain tee is reversible for above-the-ﬂoor or through-the-ﬂoor installations.

Kohler Co. reserves the right to make revisions in the design of drains without

notice, as speciﬁed in the Price Book.

Avant de commencer

Respecter tous les codes de plomberie et de bâtiment locaux.

Fermer les alimentations d’eau principales.

Examiner soigneusement les raccords pour en déceler tout dommage avant

l’installation.

Dans le cas d’installation d’une nouvelle baignoire, installer le drain à la baignoire

puis la baignoire.

Pour des installations de remplacement, retirer le revêtement du mur autour de

l’extrémité du drain de la baignoire puis retirer le drain existant.

Les tubes de coude de trop plein et de coude du drain devront peut-être être

coupés pour un ajustage correct. Ajuster à sec ou mesurer et les couper à la bonne

longueur. Si une découpe est nécessaire, retirer toute ébarbure des tubes.

Le T du drain est réversible pour des installations au-dessus ou dans le sol.

Hacksaw or Tubing Cutter

Scie à métaux ou coupe tubes

Sierra para metales o cortatubos

Plumbers Putty

Mastic de plombier

Masilla de plomería

Plus/Plus/Más:

• Trap/Siphon/Trampa

• Emery Paper/Papier émeri/Papel lija

Sealant Tape

Joint d'étanchéité pour filetage

Cinta selladora de roscas

Kohler Co. 3 1114758-2-A

Avant de commencer (cont.)

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations au design des drains

et ceci sans préavis, comme spéciﬁé dans le catalogue des prix.

Antes de comenzar

Cumpla con todos los códigos locales de plomería y construcción.

Cierre los suministros principales de agua.

Revise con cuidado las conexiones antes de la instalación para determinar si están

dañadas.

Si va a instalar una bañera nueva, instale el desagüe en la bañera, luego instale la

bañera.

Para reemplazar la pieza, retire el revestimiento de la pared desde el lado de

desagüe de la bañera, luego desmonte el desagüe existente.

Puede ser necesario cortar el codo del rebosadero y los tubos del codo de desagüe

para que encajen bien. Conecte en seco o mida y corte a la longitud apropiada. Si

es necesario cortar, retire todas las rebabas de los tubos.

La T del desagüe es reversible para instalaciones arriba del nivel del piso y a

través del piso.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los desagües sin previo

aviso, tal como se especiﬁca en la lista de precios.

1114758-2-A 4 Kohler Co.

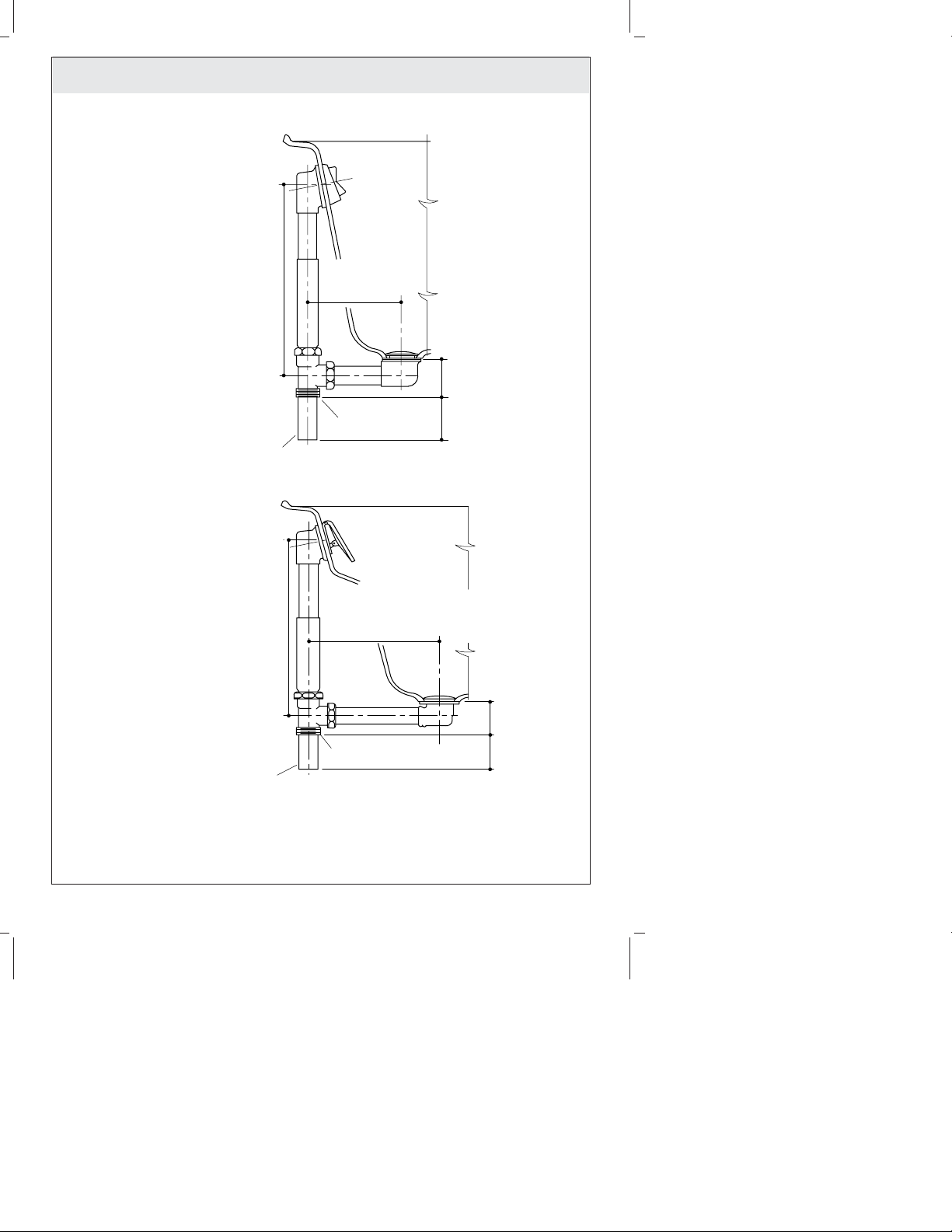

Roughing-In/Plan de raccordement/Diagrama de instalación

K-7147-AF

K-7148-AF

K-7169-AF

K-7167

2" OD/Ø Ext./D.E.

2" NPT

(17.8 cm)

3-1/2" (8.9 cm)

3" (7.6 cm)

K-7148-AF

K-7169-AF

18-1/4" (46.4 cm) =

20-7/8" (53 cm) in =

K-7147-AF

21" (53.3 cm)

For baths with depth of:

Pour les baignoires avec une

profondeur de :

Para bañeras con profundidad de:

16-1/2" (41.9 cm)

19-1/8 (48.6 cm)

22" (55.9 cm)

1-1/2" OD/Ø Ext./D.E.

K-7169-AF 12-5/8" (32.1 cm)

K-7148-AF 9-1/2" (24.1cm)

K-7147-AF 14-5/16" (36.4 cm)

1-1/2" NPT

2-7/8"

(7.3 cm)

(7.6 cm)

For baths with depth of

23" (58.4 cm) to 25" (63.5 cm):

dimension varies with centerline

location of overflow on bath.

Pour les baignoires d'une

profondeur comprise entre 23"

(58,4 cm) et 25" (63,5 cm) : les

dimensions varient avec

l'emplacement de la ligne centrale

du trop-plein sur la baignoire.

Para bañeras de profundidad de

23" (58,4 cm) a 25" (63,5 cm): la

dimensión varía dependiendo del

lugar de la línea central del

rebosadero de la bañera.

Kohler Co. 5 1114758-2-A

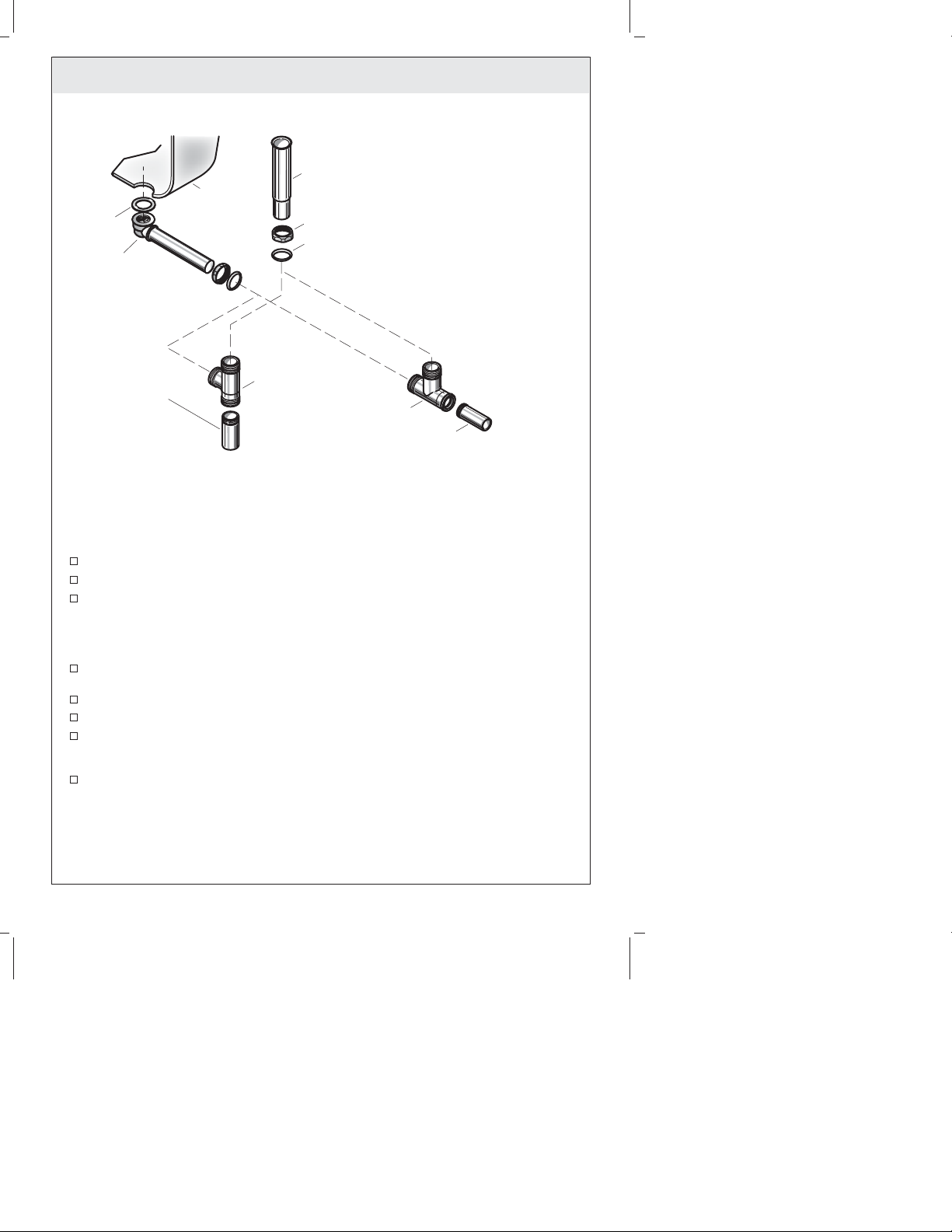

1. Assemble Drain

NOTE: The same steps apply to both the through-the-ﬂoor and above-the-ﬂoor

installations, but the tee is aligned differently. Refer to the illustration for proper

alignment of the tee.

Slide the coupling nut followed by a gasket onto the overﬂow pipe.

Slide overﬂow pipe over the O-rings on the overﬂow ell.

Properly align the tee for your particular installation, then align the overﬂow pipe

and the drain ell with the tee. Refer to the illustration for proper tee alignment.

NOTICE: The overﬂow pipe and drain ell must be seated approximately 1” (2.5 cm)

into the tee. This will ensure a watertight seal.

Insert the overﬂow pipe and drain ell approximately 1″(2.5 cm) into the tee. If

necessary, cut the overﬂow pipe or drain ell for proper ﬁt.

Tighten both coupling nuts.

Apply thread sealant to the threaded end of the tailpiece.

Insert the tailpiece approximately 1″(2.5 cm) to 2″(5.1 cm) into the trap inlet (not

shown). If necessary, cut the tailpiece to its proper length, then reinsert the

tailpiece into the trap inlet.

Tighten the tailpiece to the tee, then tighten the tee to trap inlet (not provided).

Through-the-Floor Installations

Installation à travers le sol

Instalaciones a través del piso

Drain Ell

Coude d'évacuation

Codo del desagüe

Tee/T/T

Tailpiece

Pièce de raccordement

Tubo final

Tailpiece

Pièce de raccordement

Tubo final

Gasket/Joint/Empaque

Above-the-Floor Installations

Installation au-dessus du sol

Instalaciones sobre el piso

Coupling Nut

Écrou de couplage

Tuerca de acoplamiento

Overflow Pipe

Tuyau du trop-plein

Tubo de rebosadero

Gasket

Joint

Empaque

Bath

Baignoire

Bañera

1114758-2-A 6 Kohler Co.

Assembler le drain

REMARQUE: Les mêmes étapes s’appliquent aux installations au-dessus et à travers

le sol, mais le T est aligné différemment. Se référer à l’illustration pour un alignement

correct du T.

Glisser un écrou de couplage suivi d’un joint sur le tube de trop-plein.

Faire glisser le tube de trop-plein sur les joints-toriques situés sur le coude de

trop-plein.

Aligner correctement le T à l’installation particulière, puis aligner le tuyau de

trop-plein et le coude du drain avec le T. Se référer à l’illustration pour un

alignement correct du T.

NOTICE: Le tuyau du trop-plein et le coude du drain doivent reposer à

approximativement 1″(2,5 cm) dans le T. Ceci assurera une bonne étanchéité.

Insérer le tuyau du trop-plein et le coude du drain à approximativement 1″(2,5

cm) dans le T. Si nécessaire, couper le tuyau du trop-plein ou le coude du drain

pour un bon ajustement.

Serrer les deux écrous de couplage.

Appliquer un ruban d’étanchéité sur l’extrémité ﬁletée de la pièce de

raccordement.

Insérer la pièce de raccordement d’approximativement 1″(2,5 cm) à 2″(5,1 cm)

dans l’entrée du siphon (non-illustré). Si nécessaire, couper la pièce de

raccordement à sa bonne longueur, puis la réinsérer dans l’entrée du siphon.

Serrer la pièce de raccordement au T, puis serrer le T à l’entrée du siphon (non

fourni).

Ensamble el desagüe

NOTA: Los mismos pasos aplican tanto a la instalación arriba del nivel del piso como

a través del piso, pero la T se alinea de forma diferente. Consulte la ilustración para

la alilneación correcta de la T.

Deslice una tuerca de acoplamiento seguida de un empaque en el tubo del

rebosadero.

Deslice el tubo del rebosadero sobre los arosellos en el codo del rebosadero.

Alinee correctamente la T de su instalación particular, luego alinee el tubo del

rebosadero y el codo del desagüe con la T. Consulte la ilustración para la

alilneación correcta de la T.

AVISO: El tubo del rebosadero y el codo del desagüe deben asentarse

aproximadamente 1″(2,5 cm) en la T. Esto asegurará un sello impermeable.

Inserte el tubo del rebosadero y el codo del desagüe aproximadamente 1″(2,5 cm)

en la T. Si es necesario, corte el tubo del rebosadero y el codo del desagüe para

que queden bien.

Apriete ambas tuercas de acoplamiento.

Aplique sellador de roscas al extremo roscado del tubo ﬁnal.

Inserte el tubo ﬁnal aproximadamente entre 1″(2,5 cm) y 2 (5,1 cm) dentro de la

entrada de la trampa (no se ilustra). Si es necesario, corte el tubo ﬁnal a su

longitud correcta, luego vuelva a insertarlo en la entrada de la trampa.

Apriete el tubo ﬁnal a la T, luego apriete laTalaentrada de la trampa (no se

provee).

Kohler Co. 7 1114758-2-A

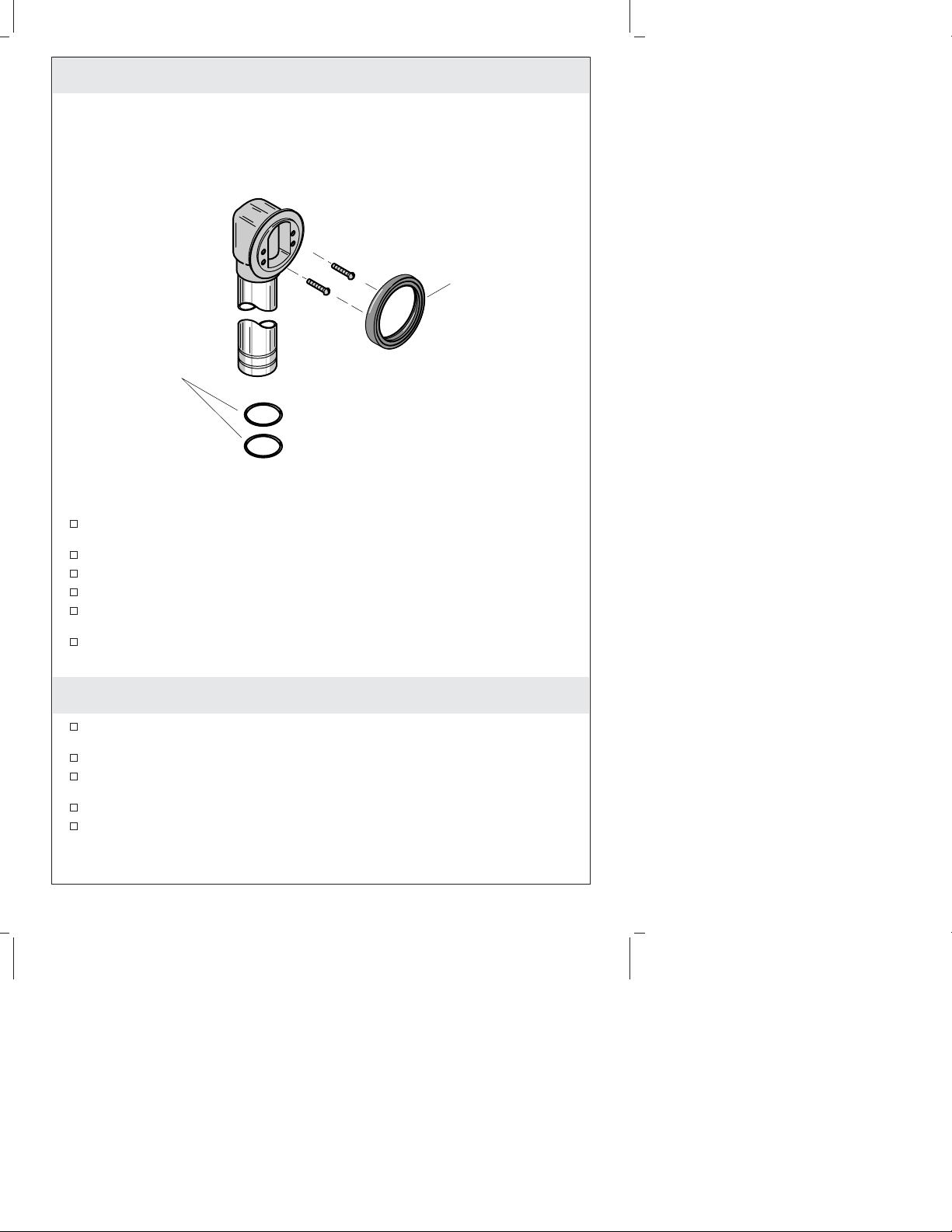

2. Install Overﬂow Ell

Position the tapered gasket with the tapered side against the overﬂow ell and the

thin edge of the gasket at the top of the overﬂow ell, as shown.

Attach the tapered gasket in this position on the overﬂow ell.

Lubricate each O-ring, then slide each O-ring onto each groove of the overﬂow ell.

Align the overﬂow ell with the overﬂow hole of the bath.

From inside the bath, insert the two ﬂathead screws into the mounting holes on

the overﬂow ell.

Thread screws into overﬂow ell approximately three to four turns. Do not tighten

the screws completely. The overﬂow ell must be loose in order to align the rest of

the drain.

Installer le coude de trop-plein

Positionner le joint conique avec le côté conique contre le coude du trop-plein et le

rebord ﬁn du joint au-dessus du coude du trop-plein, tel qu’illustré.

Attacher le joint conique en cette position sur le coude du trop-plein.

Lubriﬁer chaque joint-torique, puis faire glisser chacun d’entre eux sur chaque

rainure du coude de trop-plein.

Aligner le coude de trop-plein avec l’oriﬁce de trop-plein de la baignoire.

À partir de l’intérieur de la baignoire, insérer les deux vis à tête plate dans les

oriﬁces de ﬁxation situés sur le coude de trop-plein.

O-Ring

Joint torique

Arosello

Overflow Ell

Coude du trop-plein

Codo del rebosadero

Tapered Gasket

Joint conique

Empaque cónico

1114758-2-A 8 Kohler Co.

Installer le coude de trop-plein (cont.)

Visser les vis dans le coude du trop-plein d’approximativement trois à quatre

tours. Ne pas complètement serrer les vis. Le coude du trop-plein doit être

desserré aﬁn d’aligner le reste du drain.

Instale el codo del rebosadero

Coloque el empaque cónico con el lado cónico contra el codo del rebosadero y el

ﬁlo delgado del empaque en la parte superior del codo del rebosadero, como se

ilustra.

Instale el empaque cónico en esta posición en el codo del rebosadero.

Lubrique cada arosello (o-ring), luego deslice cada arosello en cada ranura del

codo del rebosadero.

Alinee el codo del rebosadero con el oriﬁcio del rebosadero en la bañera.

Por el interior de la bañera, inserte los dos tornillos de cabeza plana en los

oriﬁcios de ﬁjación del codo del rebosadero.

Enrosque los tornillos en el codo del rebosadero aproximadamente tres a cuatro

vueltas. No apriete completamente los tornillos. El codo del rebosadero debe estar

ﬂojo para poder alinear el resto del desagüe.

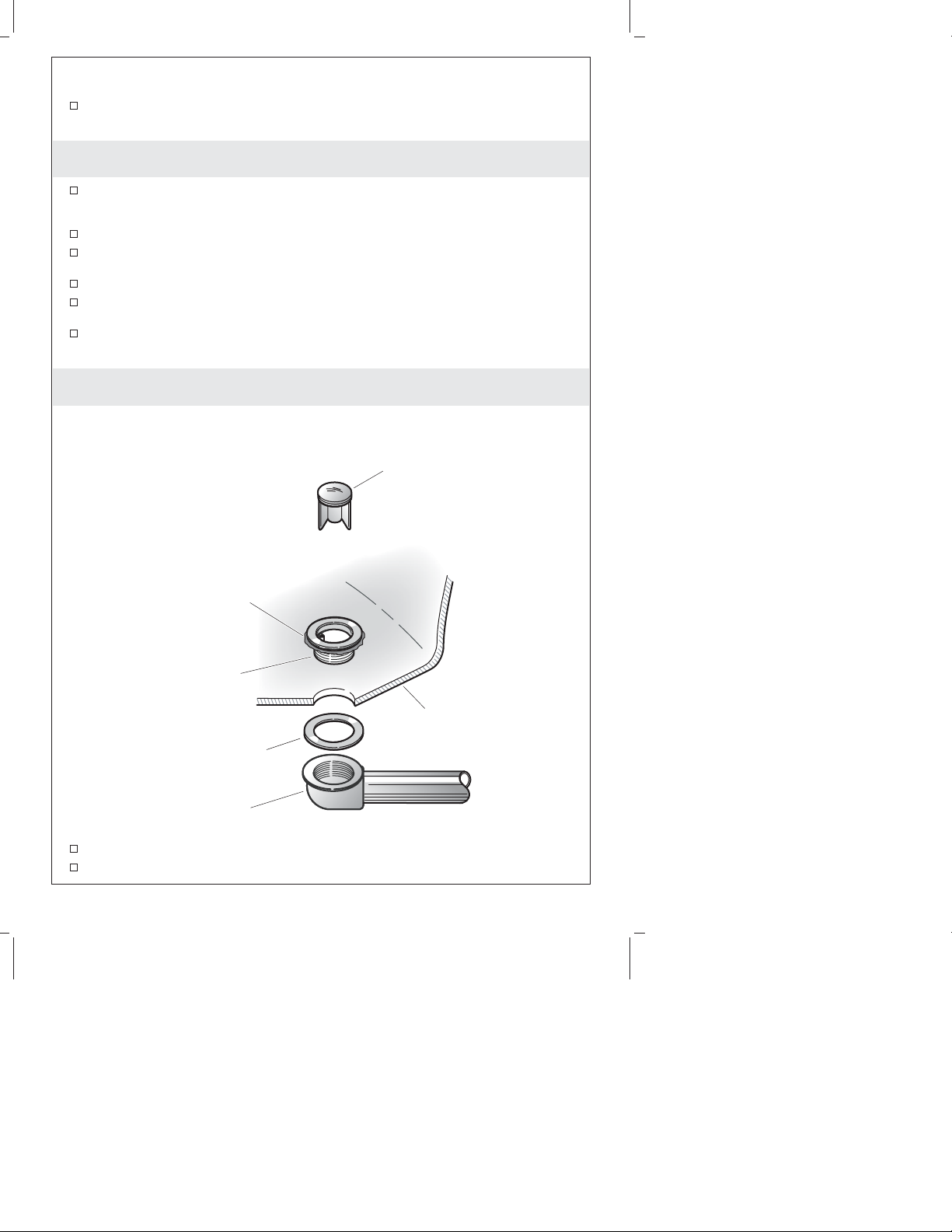

3. Install Drain Ell

NOTE: Remove any burrs that may exist on the bath drain outlet.

Extract the stopper from the strainer.

Disassemble the strainer and gasket from the drain ell.

Drain Ell

Coude d'évacuation

Codo del desagüe

Apply plumbers putty.

Appliquer du mastic de plomberie.

Aplique masilla de plomería.

Strainer/Crépine/Coladera

Gasket/Joint/Empaque

Bath/Baignoire/Bañera

Stopper/Arrêt/Obturador

Kohler Co. 9 1114758-2-A

Install Drain Ell (cont.)

Apply a ring of plumbers putty or other sealant around the underside of the

strainer. Refer to the plumbers putty or sealant manufacturer’s instructions.

Set the gasket between the drain ell and the underside of the bath drain outlet.

Thread the strainer into the drain ell until snug.

WARNING: Risk of property damage. Do not reposition the drain ell after the

strainer body is tightened. Moving the drain ell may damage the seal created

when the strainer is tightened, increasing the risk of leaking.

Insert pliers handles into the top of the strainer.

Turn the handles to securely tighten the strainer into the drain ell.

Remove any excess sealant.

Installer le coude du drain

REMARQUE: Retirer toute ébarbure qui pourrait exister sur la sortie du drain de

baignoire.

Retirer l’arrêt de la crépine.

Désassembler la crépine et le joint du coude du drain.

Appliquer un anneau de mastic de plombier ou autre étanchéité au-dessous de la

crépine. Se référer aux instructions du fabricant du mastic de plombier ou de

l’étanchéité.

Placer le joint entre le coude du drain et la base de la sortie du drain de baignoire.

Visser la crépine dans le coude de drain jusqu’au serrage.

AVERTISSEMENT: Risque d’endommagement du matériel. Ne pas repositionner

le coude du drain une fois que le corps de la crépine est serré. Le déplacement du

coude du drain pourrait endommager le joint créé lorsque la crépine était serrée,

ce qui augmente le risque de fuite.

Insérer les poignées des pinces dans le dessus de la crépine.

Tourner les poignées de manière à les serrer en toute sécurité dans le coude du

drain.

Retirer tout excédent de mastic.

Instale el codo de desagüe

NOTA: Retire las rebabas que puedan existir en la salida del desagüe de la bañera.

Extraiga el obturador de la coladera.

Desensamble la coladera y el empaque del codo del desagüe.

Aplique una tira de masilla de plomería u otro sellador alrededor del lado inferior

de la coladera. Consulte las instrucciones del fabricante de la masilla de plomería

o sellador.

Coloque el empaque entre el codo del desagüe y la parte inferior de la salida del

desagüe de la bañera.

Enrosque la coladera en el codo de desagüe hasta que quede ajustada.

ADVERTENCIA: Riesgo de daños a la propiedad. No cambie el codo de desagüe

de posición después de haber apretado el cuerpo de la coladera. Si se mueve el

codo de desagüe se puede dañar el sello creado cuando se apretó la coladera,

aumentando el riesgo de fugas.

Inserte el mango de unas pinzas en la parte superior de la coladera.

Gire el mango para apretar con seguridad la coladera en el codo de desagüe.

1114758-2-A 10 Kohler Co.

Other manuals for Clearflo K-7147

This manual suits for next models

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler K-3099 Assembly instructions

Kohler

Kohler ELLISTON 72782T-4 User manual

Kohler

Kohler K-6558 User manual

Kohler

Kohler K-15286-4-PB Assembly instructions

Kohler

Kohler K-454 Assembly instructions

Kohler

Kohler 1114111 User manual

Kohler

Kohler K-T10581 Assembly instructions

Kohler

Kohler K-7437 User manual

Kohler

Kohler BodySpa K-1030 Assembly instructions

Kohler

Kohler GANDIDE 11685T-4 User manual

Kohler

Kohler K-2191 User manual

Kohler

Kohler JULY Series User manual

Kohler

Kohler MODULO 99960T-4V User manual

Kohler

Kohler K-13700 User manual

Kohler

Kohler K-7273-AF Assembly instructions

Kohler

Kohler AVID 31137T-4 User manual

Kohler

Kohler K-2826 User manual

Kohler

Kohler K-14424 User manual

Kohler

Kohler ALEUTIAN 31241T-8A User manual

Kohler

Kohler C3-150 Assembly instructions

Kohler

Kohler K-12183 Assembly instructions

Kohler

Kohler TOUCHLESS 32323T-4 User manual

Kohler

Kohler K-20199 Assembly instructions

Kohler

Kohler K-T10278 Assembly instructions

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
